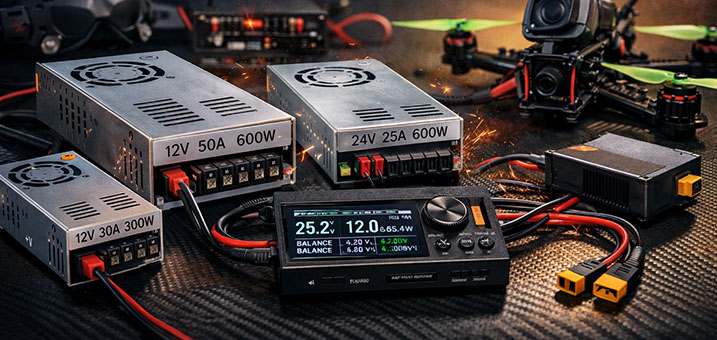

Блоки питания для квадрокоптеров и FPV дронов: как выбрать

Статью подготовила

Катерина Помазан

Контент-менеджер, управляющая отделом

Неправильно подобранный блок питания > способен ограничить возможности даже самого мощного зарядного устройства. Если источник не обеспечивает требуемое напряжение или ток, зарядка автоматически снижает мощность, работает нестабильно или вообще переходит в режим защиты. В результате аккумуляторы заряжаются медленнее, чем предусмотрено, а потенциал дорогостоящего оборудования используется только частично.

Проблема особенно заметна при работе с LiPo 4&8S. Такие аккумуляторы нуждаются в высокой мощности, а при параллельной зарядке нагрузка резко возрастает. Слабый блок питания вызывает просадку напряжения, перегрев, шум вентиляторов и нестабильную работу системы. В худшем случае возможны ошибки зарядки или аварийное отключение.

Для полевых станций и интенсивных тренировок требования еще выше. Когда нужно быстро подготовить несколько комплектов аккумуляторов, именно стабильный источник питания определяет скорость цикла зарядки, безопасность батарей и ресурс оборудования. Поэтому при работе с мощными зарядками, параллельными платами и многобанковыми LiPo вопросы надежного и правильно рассчитанного блока питания становятся критическим элементом всей FPV инфраструктуры.

Почему блок питания важен для FPV

Блок питания преобразует переменное напряжение 220 В в стабилизированное постоянное 12-24 В для зарядных устройств. Его параметры определяют:

• максимальная мощность зарядки;
• стабильность тока под нагрузкой;
• скорость работы с несколькими аккумуляторами;
• безопасность всей системы.

Именно поэтому лучшие бп для квадрокоптеров — это не самые дешевые модели, а соответствующие вашей конфигурации зарядного оборудования.

Основные параметры выбора

• 1. Напряжение выхода

Самые распространенные варианты — 12 В и 24 В.

12 В подходит для большинства компактных зарядных устройств мощностью до 300 – 400 Вт.

24 В более эффективны для мощных зарядок 600–1000 Вт, поскольку позволяют уменьшить ток на входе и потере.

• 2. Мощность (Вт)

Мощность блока питания должна быть не менее входной мощности зарядного устройства.

Расчет прост: если зарядное устройство имеет 600 Вт, блок питания должен обеспечивать минимум 600 Вт, оптимально — с запасом 15 – 20%.

Это ключевой аспект, если вы ищете лучшие блоки питания для квадрокоптеров и планируете параллельную зарядку.

• 3. Ток (А)

Ключевой параметр при выборе — максимальный ток, который блок питания способен отдать без просадки напряжения. Его рассчитывают исходя из мощности зарядного устройства и рабочего напряжения блока питания:

I = P/U,

где:
P — входная мощность зарядного устройства (Вт)

U — напряжение блока питания (В)

Пример расчета:

зарядное устройство 400 Вт при питании от 12 В:

Нужен блок питания не менее 35-40 А.

Зарядное устройство 600 Вт:

• при 12 В → I = 600/12 = 50 А

• при 24 В → I=600/24=25 А

Рекомендуется закладывать запас по току 15-20%, чтобы блок не работал на границе и сохранял стабильное напряжение под нагрузкой.

Для большинства FPV сценариев практическими решениями являются:

• 12 В 30 А –; для зарядок до ~300 – 350 Вт;
• 12 В 50 А –; универсальный вариант до ~600 Вт;
• 24 В 20 – 25 А – mdash; оптимально для мощных зарядных устройств 500 – 600 Вт и выше.

Такой подход позволяет точно рассчитать необходимый ток и подобрать блок питания без потери мощности и риска перегрузки.

• 4. Тип конструкции

В большинстве случаев для FPV-инфраструктуры применяются импульсные блоки питания (SMPS – Switched Mode Power Supply). Это преобразователи, работающие на высокой частоте (десятки кГц), что позволяет существенно снизить габариты трансформатора и повысить эффективность.

Их ключевые особенности:

• Компактность. Импульсная схема не требует массивного силового трансформатора 50 Гц. Благодаря этому блок 12 В 50 А может весить 1–1,5 кг, тогда как линейный аналог был бы значительно большим и тяжелым.
• Высокий КПД. Типичный коэффициент полезного действия SMPS составляет 80 – 92%. Это означает меньшие потери энергии в виде тепла и ниже нагрузки на охлаждающую систему. Для зарядных станций мощностью 500–1000 Вт это критически.
• Стабилизация напряжения. Импульсные блоки имеют встроенную обратную связь и поддерживают исходную напругу в пределах допустимого отклонения даже при резком росте тока. При параллельной зарядке это уменьшает просадку напряжения и предотвращает снижение мощности зарядного устройства.
• Наличие защиты. Качественные SMPS оснащаются:
• OVP — защита от перенапряжения;
• OCP — защита от превышения тока;
• SCP — защита от короткого замыкания;
• OTP — защита от перегрева.

Для стационарной мастерской импульсный блок питания является рациональным выбором из-за баланса габаритов, эффективности и стабильности. Линейные источники питания сегодня практически не применяются в FPV-сегменте из-за низкого КПД, значительной массы и тепловых потерь.

Как выбрать блок питания для квадрокоптера: пошаговый алгоритм

• 1. Определите мощность зарядного устройства.

Проверьте параметры Input Power или Max Input Power.

Пример: зарядное устройство ToolkitRC M6DAC — 600 Вт. Это максимальная мощность, которая должна быть обеспечена источником питания.

• 2. Рассчитайте минимальную необходимую мощность БП.

Блок питания не может быть слабее входной мощности зарядки.

Пример: если зарядка 400 Вт, блок питания должен обеспечивать не менее 400 Вт.

• 3. Выберите напряжение — 12 В или 24 В в зависимости от модели зарядки.

Большинство зарядных устройств работают в диапазоне 10–30 В, но эффективность зависит от напряжения.

Пример:

• зарядка 600 Вт при 12 В требует 50 А;
• та же зарядка при 24 В требует только 25 А.

Если устройство поддерживает 24 В — это лучший вариант для мощных систем.

• 4. Добавьте запас 15 – 20%.

Это необходимо для стабильной работы без перегрева и просадки напряжения.

Пример: для зарядки 600 Вт оптимально выбрать блок питания на 700 – 750 Вт (например, 12 В 60 А или 24 В 30 А).

• 5. Проверьте наличие активного охлаждения и защиты (OVP, OCP, SCP).

Вентилятор необходим для стабильной работы под длительной нагрузкой, а электронные защиты предотвращают повреждение оборудования.

Пример: при параллельной зарядке 4-6 аккумуляторов ток может резко возрасти — блок с защитой от перегрузки безопасно ограничит его или выключится.

Именно такой подход позволяет правильно оценить нагрузку и понять, как выбрать блок питания для квадрокоптера без риска перегрузок, просадки напряжения и потери мощности зарядной станции.

Лучшие блоки питания для FPV дрона: что выбрать

Для стабильной и эффективной работы зарядного оборудования важно выбирать блок питания соответствующей мощности и параметров. В каталоге Planeta Hobby есть несколько проверенных решений, которые следует рассмотреть для различных задач.

Бюджетное решение для компактных зарядок (≈100–200 Вт)

Такие блоки питания подходят для небольших зарядных устройств или начальных сетапов, где не требуется высокой мощности.

Пример: Блок питания ToolkitRC ADP100 100W 20V 5A — компактный адаптер 100 Вт с выходом 20 В и разъемом XT60, идеален для легких зарядок и портативного использования.

Средний уровень производительности (≈200 Вт)

Подходит для зарядных станций средней мощности, где необходим баланс между размерами и производительностью.

Пример: Блок питания ToolkitRC P200 V2 200W AC/DC — универсальный блок питания 200 Вт для зарядных устройств до ~200 Вт, стабильная работа без просадок.

Универсальное решение — для повседневной работы (≈300–450 Вт)

Такие блоки питания лучше всего подходят для популярных моделей зарядных устройств мощностью до 400 – 450 Вт.

Пример: Блок питания SkyRC PSA100 — стабильный 12 В адаптер, совместимый с широким спектром зарядных устройств, хорош для регулярной работы.

А также: Блок питания ToolkitRC ADP450 450W 24V — мощный источник питания 24 В ~450 Вт с высокой стабильностью напряжения и возможностью питания зарядки среднего класса.

Высшая мощность и напряжение для мощных станций (≈480–600 Вт)

Для зарядных устройств, требующих большей мощности или работающих при 24 В, такая конфигурация позволяет снизить ток и нагрузку на кабели.

Пример: Блок питания AC-DC Mean Well 200Вт 24В — мощный блок с выходным напряжением 24 В, обеспечивающий стабильную работу зарядных устройств и снижающий нагрев кабелей благодаря низшему току.

Эти продукты отличаются по мощности, форм-фактору и назначению, но все они попадают в категорию лучшие блоки питания для квадрокоптеров и лучшие блоки питания для FPV дрона благодаря проверенной стабильности, эффективности и соответствующей мощности для различных сценариев эксплуатации.

Частые ошибки при выборе блока питания для дрона

• Выбор без мощности. Пользователи часто подбирают блок питания ровно под максимальную мощность зарядного устройства. В реальных условиях это приводит к нестабильной работе, поскольку фактическая нагрузка может кратковременно превышать номинал.

Пример: зарядка 600 Вт и блок питания 600 Вт. При пиковой нагрузке возникает проседание напряжения, зарядка снижает ток или выдает ошибку. Рекомендуемый запас — 15 – 20%.

• Работа блока на грани номинала. Даже если мощности формально хватает, постоянная работа на 90 – 100% нагрузки ускоряет износ компонентов. Повышается температура, вентилятор работает на максимальных оборотах, уменьшается ресурс конденсаторов и силовых элементов.

Пример: блок 12 В 50 А постоянно отдает 48-50 А во время каждого цикла зарядки — через несколько месяцев возможны нестабильность или выход из строя.

• Игнорирование охлаждения. Мощные импульсные блоки питания выделяют значительное количество тепла. Отсутствие активного охлаждения или установки в закрытом пространстве приводит к перегреву и срабатыванию термозащиты.

Пример: блок питания работает внутри кейса без вентиляции — после 10-15 минут зарядка прерывается из-за перегрева или снижается выходное напряжение.

• Использование слабого БП для параллельной зарядки. Параллельная плата резко увеличивает общий ток зарядки. Если блок питания рассчитан только на батарею, он не сможет обеспечить необходимую мощность.

Пример: зарядка четырех 6S аккумуляторов током 1C может потребовать 500 – 700 Вт. Блок на 300-400 Вт в таком режиме вызовет проседание напряжения, ограничение мощности или аварийное отключение.

Если планируется активная эксплуатация с аккумуляторами 6S&8S, экономия на блоке питания неизбежно приводит к потере скорости зарядки, нестабильной работы и повышенной нагрузке на весь зарядный комплекс. Надежный БП в таком случае является не запасом, а необходимым условием стабильной работы.

Какие решения можно считать оптимальными

Лучшие бж для квадрокоптеров — это модели из:

• стабильным напряжением без просадок;
• металлическим корпусом;
• активным вентилятором;
• реальными, а не номинальными характеристиками.

Для большинства пилотов 5-дюймовых FPV дронов достаточно 12 В 50 А. Для больших платформ и параллельных станций рациональнее выбрать 24 В решения.

Именно такие конфигурации обычно входят в перечень лучших блоков питания для квадрокоптеров среди практикующих FPV пилотов.

Правильно подобранный блок питания — это основа стабильной зарядной станции. Он определяет скорость подготовки к полетам, безопасность аккумуляторов и ресурс оборудования. Если подходить к вопросу системно и понимать, как выбрать блок питания для квадрокоптера с учетом реальной мощности и нагрузки, вы получите надежную инфраструктуру для любого FPV сетапа.
