Что такое ретранслятор пульта управления простыми словами? Зачем нужны усилители сигнала для FPV дронов?
FPV-дрон — это не только камера и моторы, а сложная радиосистема, где стабильная связь является критически важной. Управление дроном, телеметрия и видеопередаются по радиоканалам, которые имеют ограничения по дальности и чувствительны к помехам. Именно поэтому появляются дополнительные устройства — ретрансляторы и усилители В этой статье простыми словами объясним, что такое ретранслятор FPV, как работает FPV-ретранслятор, чем он отличается от усилителя и в каких случаях эти решения действительно необходимы.
Что такое ретранслятор? Кратко и простыми словами
Ретранслятор — это устройство, которое принимает радиосигнал, обрабатывает его и передает с минимальными потерями. Он не просто «усиливает сигнал сильнее», а фактически восстанавливает его перед повторной передачей.
В техническом смысле ретранслятор радиочастотного сигнала:
- принимает сигнал на определенной частоте;
- усиливает и фильтрует его;
- повтор передает в том же или ином направлении.
Это позволяет сигналу преодолеть большее расстояние или обойти физические препятствия.
Роль ретранслятора в FPV-системах
В FPV-дронах есть два ключевых канала:
- канал управления;
- канал видеосигнала.
В каждом из них могут использоваться ретрансляторы. Чаще всего речь идет именно об управлении, ведь потеря контроля над дроном значительно опаснее ухудшения картинки.
FPV-ретранслятор позволяет:
- вынести точку приема сигнала выше или ближе к дрону;
- обойти экранирование сигнала по рельефу;
- значительно увеличить реальную дальность полета.

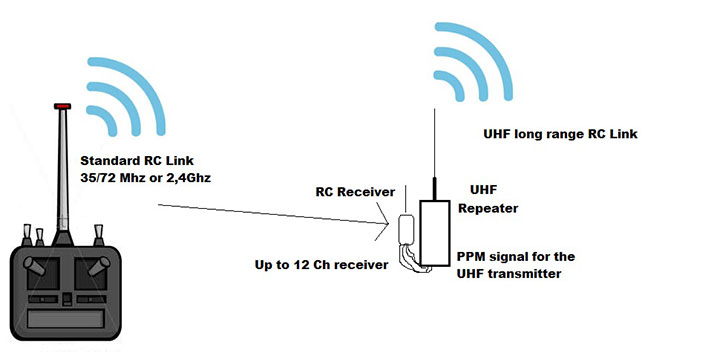

Ретранслятор пульта управления: подробное объяснение
Термин ретранслятор пультра управления означает устройство, работающее между пультом оператора и приемником на дроне. Его основная задача — обеспечить стабильный канал RC-связи.
Формально, ретранслятор пультра управления это:
- отдельный радиомодуль или система;
- принимающая сигнал от передатчика пульта;
- и повторно передает его дрону из новой точки.
Такое решение особенно актуально, когда пилот находится в зоне с ограниченным обзором или когда дрон летит за естественными препятствиями.
Почему стандартной дальности часто недостаточно
Даже современные RC-системы с протоколами ExpressLRS, Crossfire или DragonLink имеют физические ограничения. На дальность влияют:
- мощность передатчика;
- чувствительность приемника;
- качество антенн;
- высота установки;
- зашумленность эфира.
В сложных условиях сигнал может теряться уже на нескольких километрах, даже если «на бумаге» система способна на большее.
Усилители сигнала: что это и как работают
Кроме ретрансляторов, широко применяются усилители. Усилитель сигнала для FPV дронов — это устройство, увеличивающее мощность радиосигнала без его повторного формирования.
Его принцип работы прост:
- получает сигнал;
- усиливает амплитуду;
- передает дальше через антенну.
Важно понимать: усилитель не улучшает качество сигнала, а делает его сильнее.
Ключевые различия между ретранслятором и усилителем
Эти устройства часто путают, но выполняют различные задачи.
Ретранслятор:
- восстанавливает сигнал;
- уменьшает влияние шумов;
- эффективный на сверхдалеких дистанциях;
- сложнее в реализации.
Усилитель:
- увеличивает мощность;
- усиливает и шум также;
- простее и дешевле;
- требует качественного входного сигнала.
В профессиональных FPV-системах эти решения могут использоваться вместе.

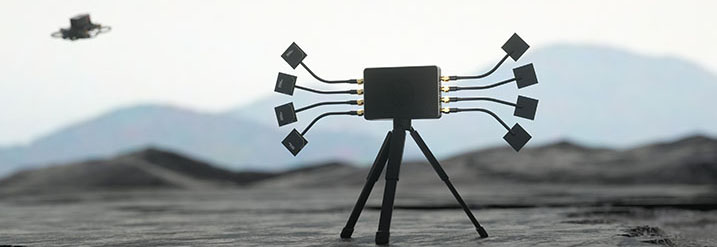

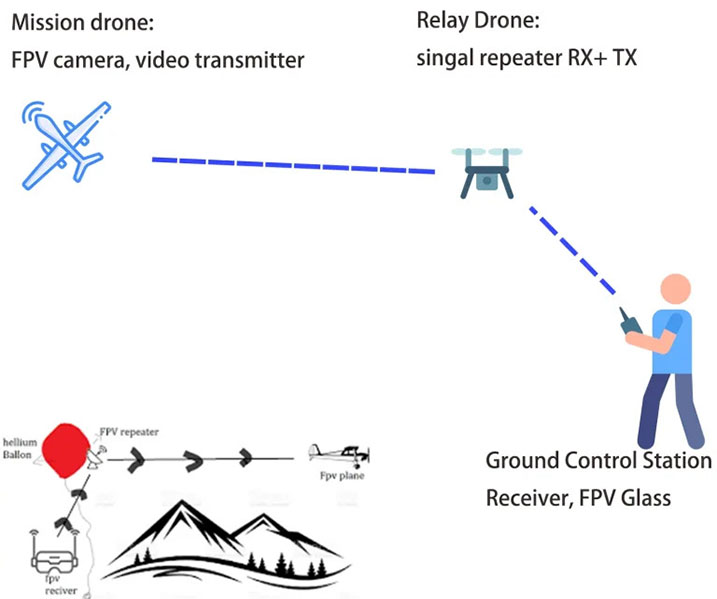

Где устанавливают FPV-ретрансляторы
В зависимости от задачи FPV-ретранслятор может быть размещен:
- на штативе или мачте;
- на крыше здания;
- на автомобиле;
- на отдельной дроне-ретрансляторе.
Главное требование — прямая или максимально чистая зона приема сигнала.
>

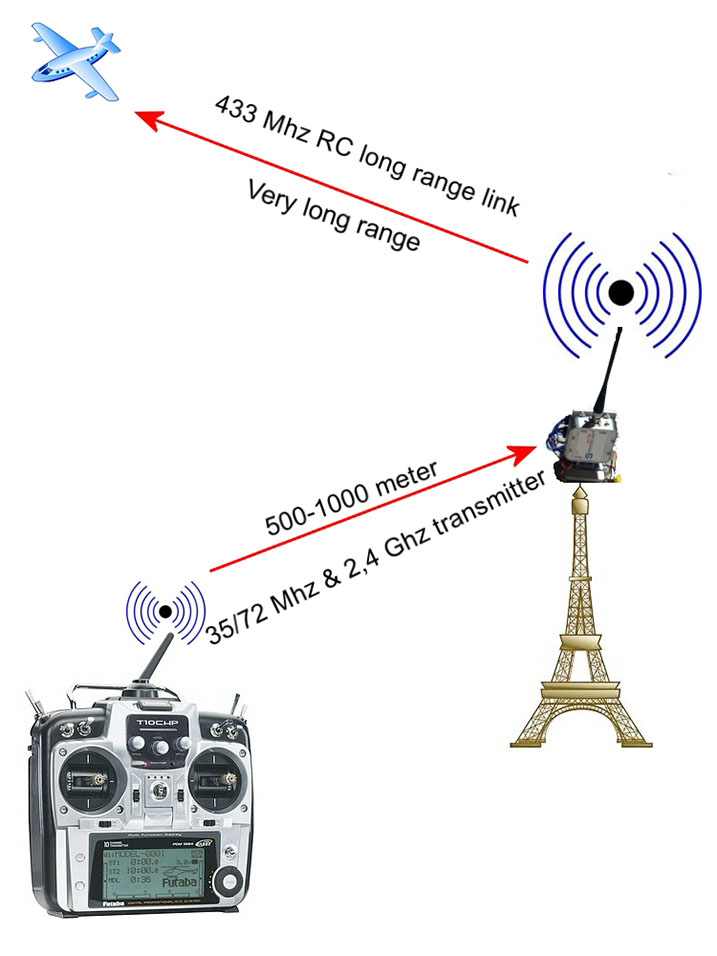

Частотные диапазоны и совместимость
Для корректной работы ретранслятор должен поддерживать тот же диапазон, что и система управления:
- 433 МГц — для сверхдальних дистанций;
- 868/915 МГц — популярные long range решения;
- 2.4 ГГц — универсальный стандарт;
- 5.8 ГГц — чаще для видео.
Ретранслятор радиочастотного сигнала без точной совместимости с протоколом будет неэффективным или вообще не будет работать.
Значение антенн в системе ретрансляции
Антенны играют решающую роль. Даже идеальный ретранслятор не даст результата с плохой антенной.
Рекомендации:
- для дальности — направленные антенны;
- для универсальности — секторные;
- обязательно учитывать поляризацию;
- минимизировать потери в кабелях.
Правильная антенна часто дает больший эффект, чем увеличение мощности.
Нужен ретранслятор каждому FPV-пилоту
Для фристайла, гонки и городских полетов ретранслятор обычно не нужен. Но он оправдан, если:
- вы летаете на десятки километров;
- работаете в горах или лесах;
- выполняете технические или поисковые задачи;
- тестируете экспериментальные FPV-решения.
В таких сценариях ретранслятор пультра управления становится не роскошью, а элементом безопасности.
Правовые ограничения и ответственность при использовании ретрансляторов
Использование ретрансляторов и усилителей радиосигнала связано не только с техническими, но и с правовыми аспектами. Во многих странах есть ограничения на максимальную мощность передатчиков и использование нестандартных радиоустройств. Перед применением FPV-ретранслятора или внешнего усилителя необходимо проверять допустимые нормы для конкретного частотного диапазона. Нарушение правил может привести к помехам другим пользователям эфира и административной ответственности.
Задержка сигнала и его влияние на управление
Еще один важный момент — задержка сигнала Любой ретранслятор радиочастотного сигнала добавляет минимальную, но ненулевую задержку, связанную с приемом и повторной передачей данных. Для плавных полетов это не критично, однако в высокоскоростных маневрах или при точном позиционировании дрона дополнительная латентность может ощущаться. Именно поэтому ретрансляторы почти не используются в FPV-гонках, но активно применяются в разведывательных и дальних полетах.
Энергопотребление и автономность системы
Ретранслятор — это активное устройство, требующее стабильного питания. При проектировании системы важно учитывать энергопотребление, особенно, если ретранслятор пультра управления работает от аккумулятора. Недостаточная емкость батареи может привести к внезапному исчезновению связи даже при идеальных радиоусловиях. В стационарных решениях часто применяются внешние источники питания или резервные аккумуляторы.
Тепловой режим и стабильность работы
При длительной работе радиооборудование нагревается. Это актуально и для ретрансляторов, и усилителей. Перегрев может вызвать снижение выходной мощности или автоматическое отключение. Поэтому усилитель сигнала для FPV дронов и ретрансляторы желательно размещать с учетом вентиляции, а в мобильных системах — использовать радиаторы или активное охлаждение.
Роль ретрансляторов в командной работе
В профессиональных FPV-заданиях, где одновременно работает несколько операторов, ретрансляторы позволяют организовать стабильную сеть управления. Один FPV-ретранслятор может обеспечивать связку сразу для нескольких дронов в пределах зоны покрытия. Это упрощает координацию и уменьшает зависимость от расположения каждого пилота.
Если ретранслятор не дает ожидаемого эффекта
Следует понимать, что ретранслятор — не универсальное решение. Если проблема заключается в зашумленном эфире или неправильно подобранных антеннах, даже ретранслятор пультра управления не исправит ситуацию. В таких случаях более эффективными могут быть изменение частотного диапазона, использование других протоколов или оптимизация размещения оборудования.
Будущее ретрансляторов в FPV
С развитием цифровых систем управления и адаптивных протоколов роль ретрансляторов меняется. Появляются интеллектуальные решения, которые автоматически подстраивают мощность и маршрут передачи сигнала. Однако базовый принцип, на котором построен ответ на вопрос, что такое ретранслятор FPV?, остается неизменным — обеспечение стабильной и надежной связи на максимальной дистанции.
Итак, что такое ретранслятор FPV? Это не просто способ «дотянуть» сигнал, а полноценный элемент радиосистемы, позволяющий управлять дроном в сложных условиях — за препятствиями, в большом от состоянии и вне зоны прямой видимости. FPV-ретранслятор восстанавливает радиосигнал и передает его с новой точки, что делает связь более стабильной и предсказуемой, тогда как усилитель сигнала для FPV дронов работает только с уровнем мощности и требует качественного выходного сигнала.
Использование ретрансляторов требует комплексного подхода: учета задержки сигнала, энергопотребления, теплового режима, совместимости с частотами и соблюдения регуляторных ограничений. Только правильное размещение оборудования и корректный подбор антенн позволяют полностью реализовать потенциал системы. В итоге грамотно интегрированный ретранслятор пультра управления повышает надежность управления, уменьшает риски потери связи и делает FPV-полеты более безопасными и технически контролируемыми.
