Для чего используется векторный анализатор? Какие виды бывают и как выбрать?
В условиях активного развития беспроводных технологий все чаще возникает необходимость точно анализировать радиосигналы. Для этого используется векторный анализатор — измерительный прибор, позволяющий не только видеть наличие сигнала, но и подробно оценивать его параметры. В этой статье рассмотрим, зачем нужен векторный анализатор, какие разновидности его существуют и на что обращать внимание при выборе.
Что такое векторный анализатор

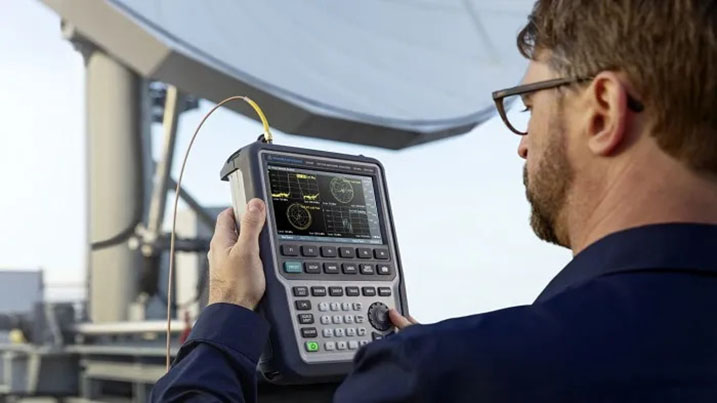

Векторный анализатор — это прибор для анализа радиочастотных сигналов, измеряющий их амплитуду и фазу в зависимости от частоты. В отличие от простых спектральных анализаторов, он позволяет получить гораздо больше информации о сигнале и поведении радиоканала.
В практическом применении часто подразумевают векторный анализатор сигналов, работающий с реальными переданными данными, а не только с условными тестовыми тонами. Именно поэтому такие устройства активно используются в телекоммуникациях, радиоэлектронике и в сфере безопасности.
Для чего используется векторный анализатор
Основная задача векторного анализатора — точное измерение характеристик сигнала и тракта его передачи. В частности, он применяется для:
- анализ стабильности и качества радиосигнала;
- измерение коэффициентов отражения и передачи;
- оценки фазовых искажений;
- проверки антенн, кабелей и фильтров;
- поиска и идентификации источников излучения.
В сфере беспилотных систем особое значение имеет обнаружение сигналов FPV-дронов. С помощью векторного анализатора можно зафиксировать факт передачи, но и определить рабочую частоту, ширину канала и характер модуляции.
Векторный анализатор сигналов и детекция дронов
Векторный анализатор сигналов часто является основным элементом систем радиомониторинга. В составе таких решений он фактически выполняет роль детектора дронов, анализируя эфир в реальном времени.
В отличие от простых приемников векторный анализ позволяет:
- отличить сигналы FPV-дронов от шума и гражданских передатчиков;
- определять тип сигнала по фазово-амплитудным признакам;
- фиксировать кратковременные или нестабильные передачи;
- повышать точность срабатывания системы обнаружения.
Это особенно важно в условиях плотного радиоэфира, где работает большое количество устройств в диапазонах 2.4 и 5.8 ГГц.
Основные виды векторных анализаторов
Существует несколько основных типов таких приборов, которые отличаются по назначению, архитектуре и набору измеряемых параметров. Понимание этих отличий позволяет правильно подобрать оборудование под конкретные задачи — от лабораторных измерений до систем радиомониторинга и безопасности.

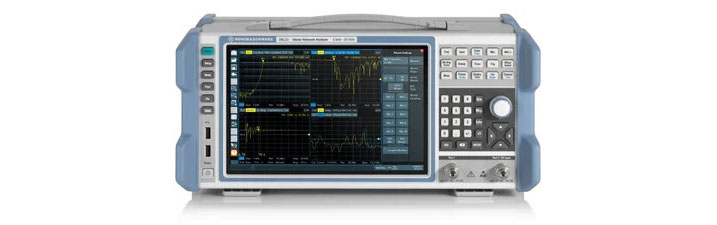

Векторные анализаторы цепей (VNA)

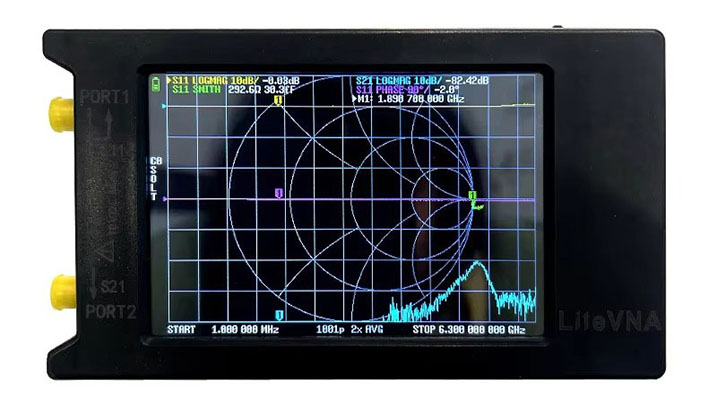

Векторные анализаторы цепей являются классическим и наиболее распространенным типом векторных анализаторов. Их основное предназначение — измерение параметров радиочастотных трактов, в частности S-параметров (S11, S21, S12, S22), описывающих отражение и передачу сигнала.
Такие приборы широко используются для:
- настройка и проверка антенн;
- измерение коэффициента стоячей волны (КСВ);
- тестирование коаксиальных кабелей и разъемов;
- анализ фильтров, усилителей и других пассивных и активных компонентов.
VNA обеспечивают высокую точность измерений амплитуды и фазы, что особенно важно при согласовании нагрузок и минимизации потерь в радиоканале. В то же время, они обычно работают с тестовыми сигналами и не предназначены для анализа сложных реальных передач в эфире.

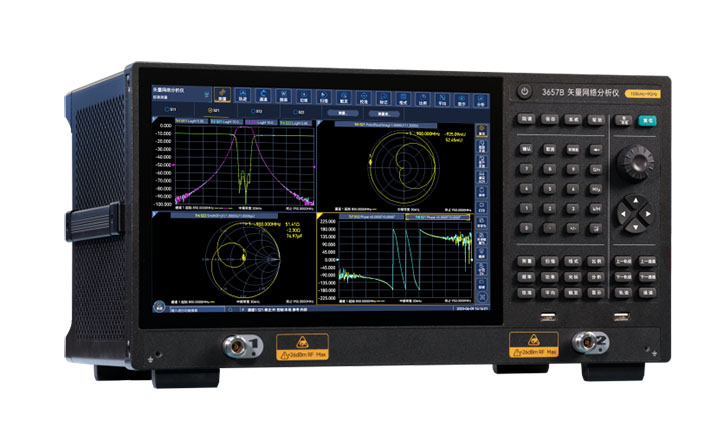

Векторные анализаторы сигналов
Векторный анализатор сигналов ориентирован на работу с реальными радиосигналами, передаваемыми в эфире. В отличие от VNA, он не исследует цепь как объект, а анализирует сам сигнал — его спектр, фазу, амплитуду и модуляционные характеристики.
Такие устройства используются для:
- мониторинг радиоэфира в реальном времени;
- анализ аналоговой и цифровой модуляции;
- обнаружение нестабильных или кратковременных передач;
- идентификация источников излучения.
В практических системах безопасности векторный анализатор сигналов часто используется как детектор дронов. Он позволяет выполнять обнаружение сигналов FPV-дронов даже в зашумленной среде, определяет рабочие диапазоны и отличает управляющие сигналы от фоновых помех.
Портативные и программные решения
Отдельную категорию составляют портативные векторные анализаторы и решения на базе SDR (Software Defined Radio), в которых векторный анализ реализован программно. Они обычно имеют компактные размеры и пониженное энергопотребление.
К их особенностям относятся:
- ограниченная точность по сравнению с лабораторными приборами;
- меньшая полоса пропускания;
- зависимость функциональности от программного обеспечения.
В то же время такие решения часто оптимальны для полевых условий, мобильных комплексов и временных систем радиоконтроля. Именно они чаще всего используются в качестве базового инструмента для оперативного обнаружения сигналов FPV-дронов и первичного анализа радиообстановки.
Параметры выбора векторного анализатора
При выборе прибора важно учитывать конкретные задачи. Основные параметры выбора векторного анализатора включают в себя:
- диапазон рабочих частот;
- полоса пропускания и скорость анализа;
- точность измерения амплитуды и фазы;
- возможность работы в реальном времени;
- поддержку записи и последующего анализа сигналов;
- формат и удобство интерфейса.
Для задач радиомониторинга и детекции дронов критичны скорость сканирования и способность работать с широкополосными сигналами.
Диапазон рабочих частот
Этот параметр определяет, в каких частотных пределах векторный анализатор способен корректно принимать и анализировать сигналы. Для задач радиомониторинга и обнаружения сигналов FPV-дронов критическая поддержка диапазонов 2.4 ГГц и 5.8 ГГц, а иногда и более низких частот. Если рабочий диапазон устройства ограничен, часть сигналов просто не будет зафиксирована.
Полоса пропускания и скорость анализа
Полоса пропускания определяет, какой объем спектра может анализироваться одновременно. Чем она шире, тем легче обнаруживать широкополосные или нестандартные сигналы. Скорость анализа влияет на способность фиксировать кратковременные передачи, характерные для FPV-систем с прерывистой или адаптивной передачей.
Точность измерения амплитуды и фазы
Высокая точность амплитудных измерений позволяет корректно оценивать уровень сигнала и соотношение сигнал/шум. Точность фазовых измерений важна для анализа модуляции, обнаружения искажений и идентификации типа сигнала. Именно эти характеристики отличают векторный анализатор сигналов от простых детекторов.
Возможность работы в реальном времени
Режим реального времени позволяет анализировать эфир без пробелов между измерениями. Это критически для систем, выполняющих обнаружение сигналов FPV-дронов, поскольку такие сигналы могут появляться на очень короткий промежуток времени. При отсутствии реального времени часть передач может остаться незамеченной.
Поддержка записи и последующего анализа сигналов
Функция записи позволяет хранить сырые данные или спектральные снимки для дальнейшего анализа. Это важно для разбора сложных случаев, обучения алгоритмам распознавания или документирования инцидентов. В системах безопасности такая возможность значительно повышает аналитическую ценность прибора.
Формат и удобство интерфейса
Интерфейс определяет, насколько быстро оператор может получить нужную информацию. Понятная визуализация диапазона, фазовых диаграмм и временных графиков уменьшает риск ошибок. Для портативных решений важны простота управления и читабельность данных, в то время как стационарные системы часто интегрируются с ПО для автоматизированного анализа.
Как выбрать векторный анализатор для практических задач
Если прибор планируется использовать для обнаружения сигналов FPV-дронов, следует ориентироваться на модели с поддержкой соответствующих диапазонов и возможностью анализа цифровой модуляции. Для лабораторных измерений больше подойдут классические VNA с высокой точностью.
Универсального решения не существует, поэтому правильный выбор всегда зависит от баланса между функциональностью, мобильностью и бюджетом.
Векторный анализатор — это мощный инструмент для анализа радиосигналов. Векторный анализатор сигналов играет ключевую роль в системах радиомониторинга и как детектор дронов, обеспечивая точное обнаружение и идентификацию FPV-передач. Понимание типов приборов и ключевых параметров выбора позволяет подобрать оптимальное решение для конкретных задач.
