FAQ: коротко и ясно о ESC и BEC
Что такое ESC?
Современная радиоуправляемая модель – это сложный технический механизм, в котором все элементы работают слаженно и точно. Если у модели есть мотор, то одним из основных ее элементов обязательно выступает регулятор скорости или хода. Из распространённых названий можно в том числе отметить контроллер, регулятор оборотов или ESC. Последняя аббревиатура расшифровывается как Electric Speed Controller, в переводе с английского это электронный регулятор скорости.
Назначение и принцип работы
Необходимость использования электронного контроллера возникла при широком внедрении бесколлекторных моторов в мир ЖК техники. БК двигатели работают от трехфазного переменного тока, батарея модели выдает постоянный ток – регулятор в этом случае работает как трансформатор и передатчик энергии от батареи к мотору.
Говоря простыми словами о принципе работы можно выделить следующую схему:
Аккумулятор ---- ESC ----- > Мотор
Напряжение аккумулятора поступает на вход регулятора, туда же поступает и сигнал от приемника или полетного контроллера или подобной электроники, на выходе получаем управляющий сигнал с необходимым напряжением для двигателя. Выходной сигнал несет в себе информацию о скорости и направлении вращения.
Важно! Для каждого двигателя необходим свой контроллер.
Виды и характеристики ESC
В зависимости от области применения регуляторы оборотов можно разделить на следующие группы:
- Авторегуляторы. Их основная особенность состоит в конструкции, обычно это элементы закрытого типа корпуса. Дополнительно оснащаются системой охлаждения (кулером) и возможностью программирования, например для настройки заднего хода.
- Авиарегуляторы. Здесь отдельно следует выделить вертолеты, самолетные и мультикоптерные. Все они отличаются конструкцией, быстрым откликом и плавностью работы.
- Регуляторы для судомоделей имеют герметичный корпус и водяное охлаждение.
Помимо этого контроллеры оборотов делятся на коллекторные и бесколлекторные. Вторые имеют возможность программирования для контроля важных параметров двигателя. Кроме этого можно задать обороты, направление вращения, контролировать предельные значения тока, регулировать плавность работы, настраивать некоторые функции (например, тормоза) и другие более тонкие настройки в зависимости от поставленных задач. Что касается технических характеристик ESC, то следует выделить две основные – это напряжение и максимальный ток.
Что такое BEC? Линейный и импульсный
Battery eliminator circuit (блок выключения батареи) – это дополнительная часть регулятора, которая способна передавать питание от батареи к другим элементам устройства, таким как сервоприводы и полетные контроллеры. Различают линейные (LBEC) и импульсные (SBEC).
Линейный блок питания бортовой электроники (LBEC) создает источник тока напряжением 5В и может заменить батарею бортового питания. Это значительно упрощает конструкцию радиоуправляемой модели. Но! Существенный недостаток линейного BEC состоит в том, что он переводит избыток напряжения в тепло. При небольшом напряжении бортового аккумулятора не возникнет никаких проблем с блоком, но если произойдет перепад напряжения или увеличатся нагрузка LBEC перегревается. Это влечет выход из строя как регулятора, так и всей модели.
Поэтому более удачным решением в такой ситуации станет использование импульсного SBEC. Принцип его работы аналогичен линейному BEC, использованию тех же механизмов для быстрого включения и выключения питания от батареи, далее полученные импульсы сглаживаются для получения на выходе постоянного напряжения. Наиболее важное преимущество SBEC – избыток напряжения не переводится в тепло, а КПД может легко достигать 90%. Недостаток – препятствия, возникающие в цепи. Решение нехватки – использование LC-фильтров.
Что такое UBEC?
Еще одно логическое решение – это использовать ESC-регулятор и блок выключения батареи – UBEC по отдельности.
UBEC – это универсальный блок выключения батареи – отдельная единица, которая подключается непосредственно к нужному узлу радиоуправляемой модели и питает его от бортовой батареи. Такой механизм исключает перегрев ESC и значительно уменьшает вес, за счет исключения BEC.
UBEC обладают высоким коэффициентом полезного действия и способны отдавать больший ток с меньшим риском.
К основным характеристикам BEC и UBEC можно отнести:
- Напряжение. Переключение осуществляется перемычкой.
- Ток. Суммарная максимальная нагрузка.
Как выбрать ESC (регулятор оборотов) для тяжелого 7-10 дюймового FPV-дрона
Сборник тяжелого FPV-дрона (7-10 дюймов) - это уже не “обычный фристайл”, а полноценная силовая платформа, где все компоненты работают на грани своих возможностей. Здесь растет не только вес (1.5 – 3 кг и более), но и инерция пропеллеров, длительность нагрузок и пиковые токи. В таких условиях даже незначительная ошибка в подборе электроники быстро переходит в критический отказ.
Моторы определяют тягу, аккумулятор – энергетику системы, но именно ESC фактически берет на себя весь силовой удар. Он работает как посредник между батареей и двигателями, обрабатывая высокие токи, импульсные нагрузки и быстрые изменения режимов. Если этот элемент подобран неправильно – с недостаточным запасом по току, слабой элементной базой или без учета реальных условий эксплуатации – следствием становится перегрев, деградация или мгновенный выход из строя, часто уже во время первого резкого набора газа.
Практика показывает, что именно ESC является одной из самых частых точек отказа в тяжелых FPV-сборниках. Причина проста: номинальные характеристики часто воспринимаются буквально без учета пиковых нагрузок, качества компонентов и реальных сценариев полета. В результате даже “правильные на бумаге” конфигурации оказываются нестабильными.
В этом материале - системный технический разбор выбора ESC для тяжелых 7-10-дюймовых дронов. Рассмотрим, как правильно оценивать ампераж, почему запас по току критически важен, какие прошивки актуальны в 2026 году и какую роль играют вспомогательные компоненты, такие как Low ESR конденсатор.

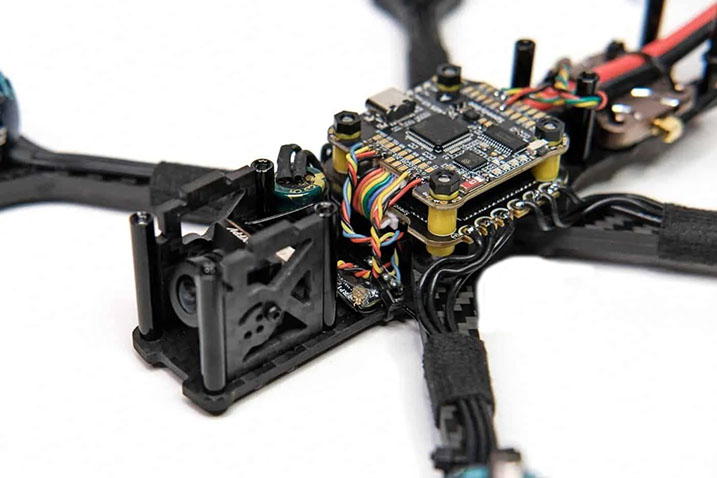

Роль ESC в тяжелом FPV-сборнике
В легких дронах ESC часто работает с запасом и прощает ошибки. В тяжелых платформах ситуация другая. Здесь токи значительно выше, инерция пропеллеров больше, а пиковые нагрузки возникают даже при обычном маневре. В таких условиях ESC становится одним из самых нагруженных компонентов по всей системе.
Критический момент: ESC работает не в “среднем режиме”, а постоянно переживает кратковременные пиковые токи, которые могут в 1.5–2 раза превышать номинальные значения. Именно эти пики и убивают дешевые или неправильно подобранные регуляторы.
В стеке FPV-дрона ESC выполняет критические функции:
- подает питание на моторы в соответствии с командами из FC;
- обрабатывает сигналы протоколов (DShot300/600/1200);
- выдерживает пиковые токи во время резких маневров;
- влияет на стабильность, шум и надежность всей системы.
Для тяжелых платформ (7–10") ESC работает в режиме повышенных нагрузок, поэтому ошибки в выборе почти всегда заканчиваются перегревом или пробоем MOSFET.
При выборе компонентов для сборки следует обратить внимание и на платы управления для квадрокоптеров, поскольку именно они вместе с ESC формируют управляющий стек и оказывают непосредственное влияние на стабильность и поведение.
Как правильно рассчитать ампераж ESC
Подбор ESC всегда начинается не с рамы или батареи, а с моторов. Именно они задают максимальное потребление тока.
В спецификациях двигателей обычно указывается максимальный ток. Для типичных 7-10" конфигураций это диапазон примерно 35-55A на один мотор, в зависимости от KV, пропеллеров и напряжения (чаще 6S).
Далее применяется простой, но критически важный принцип – запас по току. Если ESC подобран “вплотную”, он будет работать на границе и рано или поздно выйдет из строя.
Практическая логика такова:
- минимально допустимый запас – около 20%
- рабочий запас для тяжелых дронов - 30-40%
Например, если мотор в пике потребляет 45A, то реалистичная нагрузка при резком наборе газа будет еще выше. В таком случае ESC на 45A – это гарантированный риск. ESC на 55A – допустимый минимум, а 60A – уже рабочее решение.
Важно понимать, что маркировка ESC (например, “60A”) – это не абсолютная гарантия. В дешевых моделях этот показатель часто соответствует кратковременному пику, а не длительной нагрузке. Поэтому запас по току – это не рекомендация, а необходимость.
Для практики:
- 7-дюймовые дроны с весом до ~2 кг стабильно работают на 55–60A ESC
- 8–10 дюймов и нагрузка до 3 кг потребуют минимум 60A, а лучше – 65–80A, особенно для агрессивного полета
Промежуточный итог по расчету
Каждый двигатель имеет спецификацию (max current). Для 7-10" это обычно:
- 2806.5-3115 моторы: 35-55A на мотор (пиковые значения могут быть выше)
Берется максимальный ток одного двигателя и добавляется запас:
- минимальный запас: +20%
- рекомендуемый запас: +30 – 40%
Пример:
- мотор потребляет 45A
- 45A × 1.3 ≈ 58A → требуется ESC не менее 60A
Для тяжелых FPV-дронов:
- 7" (1.5–2 кг): → 45–55A (минимум) → оптимально 55–60A
- 8-10" (2-3 кг): → только 60A+ → желательно 65-80A при агрессивном стиле
Почему нельзя брать ESC “вплоть”
- При резком газе (punch out):
- ток кратковременно превышает номинал в 1.5-2 раза
- дешевые ESC не выдерживают пиков → пробой транзисторов и мгновенное сгорание
Почему ESC сгорает на “первом газе”
Типичный сценарий: дрон взлетает, пилот дает резкий газ (так называемый punch out), и через доли секунды происходит отказ. Причина - не “бракованный ESC”, а превышение пиковых токов. В момент резкого ускорения:
- моторы резко увеличивают потребление
- возникают скачки напряжения
- растет температура MOSFET
Если ESC не имеет запаса или не защищен от импульсных перегрузок, транзисторы просто пробиваются. Это мгновенный процесс без “предупреждений”.

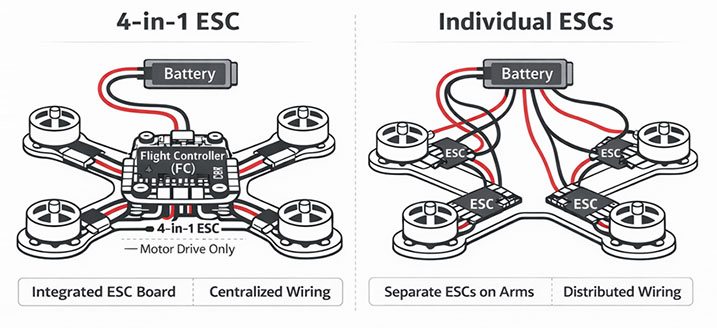

4-in-1 ESC или отдельные регуляторы для тяжелого 7-10 дюймового FPV

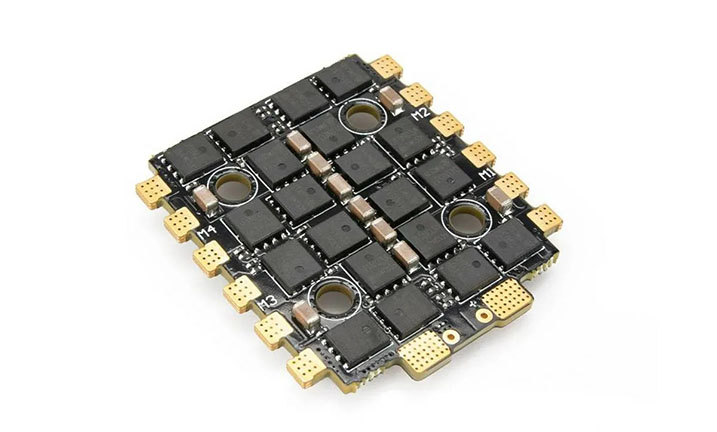

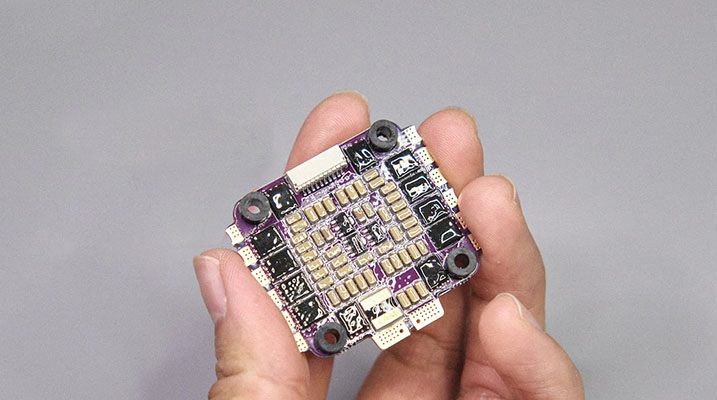

В современных FPV-сборниках стандартом стали 4-in-1 ESC – модули, где все четыре канала собраны на одной плате. Это компактное и удобное решение, хорошо подходящее даже для 7-дюймовых платформ. Однако в тяжелых конфигурациях есть нюанс: плотная компоновка означает хуже теплоотвод. При высоких токах это может повлиять на долговечность.
Отдельные ESC (по одному на мотор) встречаются реже, но имеют лучшую живучесть в сложных условиях. Их целесообразно использовать в больших 10-дюймовых или грузовых платформах, где надежность важнее компактности.
Итак, для тяжелых дронов почти всегда используют 4-in-1 ESC, потому что:
- меньше веса
- компактный стек
- простая проводка
Но:
- при выходе из строя – меняется весь модуль
- хуже теплоотвод, чем у одиночных ESC
Для экстремальных нагрузок (10", лифты, long-range с грузом) иногда применяют отдельные ESC - они более живучи.
Прошивки ESC: что реально актуально в 2026 году
Прошивка определяет, как именно ESC управляет мотором: частоту ШИМ, точность отклика, поддержку телеметрии и современных протоколов.
BLHeli_S фактически перешла в категорию устаревших решений. Она до сих пор встречается в бюджетных моделях, но не имеет телеметрии и ограничена функциональностью.
BLHeli_32 долгое время являлась стандартом для производительных сборок. Она обеспечивает точное управление и поддерживает телеметрию, но ее развитие почти остановилось, а сама экосистема остается закрытой.
Самым актуальным решением в 2026 году является AM32. Это открытая прошивка, которая активно развивается и превосходит предыдущие решения по эффективности и гибкости. Она лучше работает с современными протоколами, дает более точный контроль и более стабильную работу под нагрузкой.
Для тяжелых дронов разница между прошивками уже ощутима не только в “плавности”, но и в тепловом режиме ESC.
Кратко о главном:
BLHeli_S:
- устарело
- без телеметрии
- ограниченные возможности настройки
- используется только в бюджетных сборках
BLHeli_32:
- долгое время был стандартом
- поддерживает телеметрию
- точное управление моторами
- минус: закрытая экосистема, развитие почти остановлено
AM32 (актуальный выбор):
- open-source
- активно развивается
- лучшая эффективность и плавность
- поддержка современных функций:
- bidirectional DShot
- телеметрия
- гибкая настройка PWM
Вывод: в 2026 году оптимальный выбор – ESC на AM32 или современный BLHeli_32.

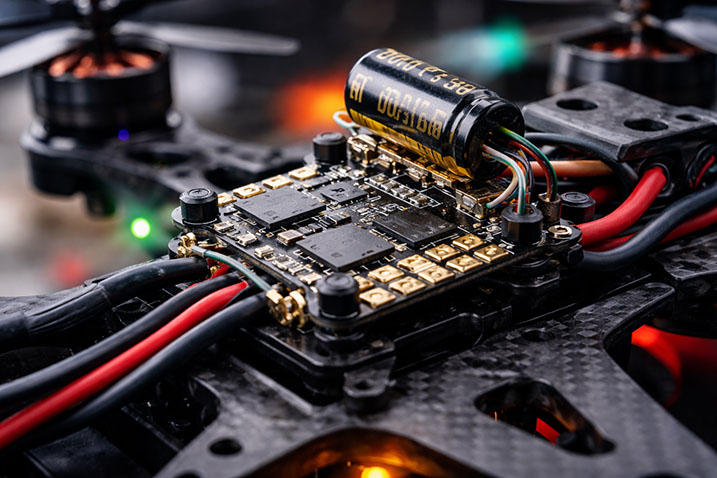

Конденсатор Low ESR: маленькая деталь, которая спасает электронику
Один из самых недооцененных компонентов в сборке - это конденсатор на питании ESC. Во время работы двигателей в системе возникают высокочастотные пульсации и скачки напряжения. Без фильтрации эти импульсы напрямую влияют на MOSFET, полетный контроллер и видеосистему. Low ESR конденсатор выполняет роль буфера. Он сглаживает пики, стабилизирует напряжение и существенно снижает риск повреждения электроники.
В 6S системах его использование фактически обязательно. Типичная конфигурация - 35V и емкость в диапазоне 470 – 1000 – micro. Особенно критически это при длинных проводах аккумулятора или мощных моторах. На практике именно отсутствие конденсатора часто становится причиной “внезапных” сгораний ESC, ошибочно списывающих на качество компонентов.
К основным итогам
В тяжелых FPV-дронах ESC нельзя рассматривать как второстепенный компонент. Это силовая основа всей системы, которая работает в самых жестких условиях. Правильный подход выглядит так: сначала оценивается ток моторов, далее закладывается реальный запас, выбирается современная прошивка и обязательно добавляется защита в виде конденсатора.
Если эти условия выполнены, ESC работает стабильно и долго. Если нет – даже дорогой сборник может выйти из строя еще до первого полноценного полета.
