Как выбрать видеопередатчик для квадрокоптера, FPV дрона?
FPV-полет — это прежде всего стабильная и предполагаемая видеосвязь между дроном и пилотом. Качество этого канала оказывает непосредственное влияние не только на четкость изображения, но и на безопасность, ориентацию в пространстве и точность управления. Даже мощный дрон с современной камерой не даст ожидаемого результата, если видеолинк нестабильный или неправильно подобран.
Ключевым элементом этой системы является видеопередатчик. Именно он отвечает за дальность передачи сигнала, помех, задержку видео и общий комфорт FPV-полета. Различные типы передатчиков существенно отличаются по принципу работы, характеристикам и назначению, поэтому универсального решения не существует.
В этом материале подробно рассмотрим, что такое видеопередатчик, как FPV-дрон передает видео, какие характеристики видеопередатчика имеют решающее значение и как выбрать передатчик FPV под конкретные сценарии — от обучающих полетов до фристайла и дальних миссий.
Что такое видеопередатчик и зачем он нужен

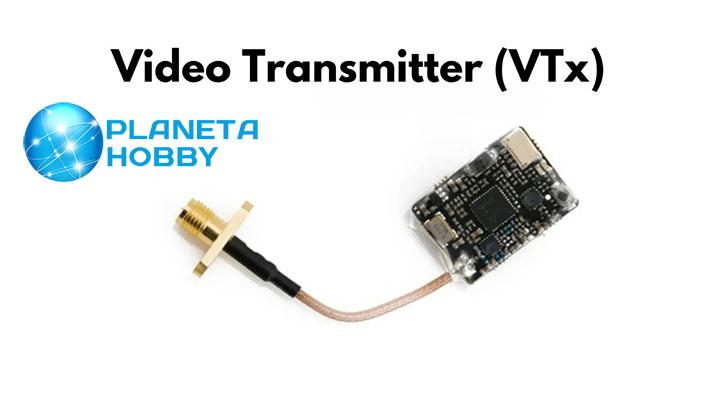

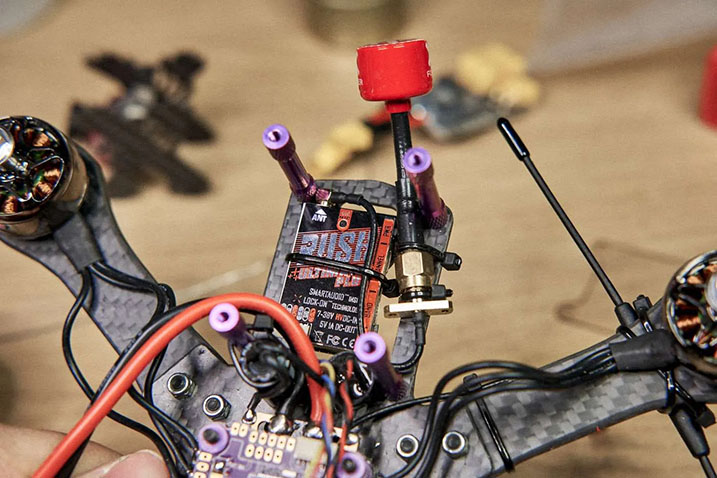

Видеопередатчик (VTX) — это электронный модуль, который принимает видеосигнал с FPV-камеры, модулирует его и передает по радиоканалу на приемник пилота (видеоочки или монитор).
Без VTX невозможен FPV-режим, ведь именно он отвечает за передачу изображения в реальном времени с минимальной задержкой.
Как FPV-дрон передает видео: детальный разбор этапов
FPV-камера является первичным источником изображения. В аналоговых системах она напрямую формирует композитный видеосигнал (CVBS), который передается без сжатия, что обеспечивает минимальную задержку. В цифровых системах камера захватывает изображение, оцифровывает его и передает в виде цифрового потока с предварительным кодированием. Важными параметрами камеры являются светочувствительность, динамический диапазон и частота кадров, поскольку именно они определяют читабельность картинки в полете.
Видеопередатчик получает сигнал с камеры и готовит его к передаче. В аналоговых VTX происходит частотная модуляция видеосигнала и наложение аудио и OSD. В цифровых передатчиках сигнал дополнительно сжимается, пакетируется и защищается с коррекцией ошибок. Далее, передатчик излучает сигнал в выбранном частотном диапазоне с заданной мощностью. Именно на этом этапе определяются дальность связи, задержка и помехоустойчивость.
Антенна преобразует электрический сигнал с выхода видеопередатчика на радиоволне. Ее тип, коэффициент усиления и поляризация оказывают существенное влияние на качество видеолинка. Антенны круговой поляризации лучше противодействуют многолучевым отражениям, что особенно важно в городских условиях. Несоответствие поляризации или повреждения антенны резко снижает дальность и стабильность сигнала.
Видеоприемник настраивается на ту же частоту и канал, что и видеопередатчик. Он принимает радиосигнал с антенны, демодулирует и восстанавливает видеопоток. В системах с diversity VRX автоматически выбирает лучший сигнал из двух или более антенн, уменьшая количество разрывов и шумов. Чувствительность приемника и качество фильтрации помех оказывают непосредственное влияние на стабильность изображения.
Восстановленный видеосигнал передается на FPV-очки или монитор. В аналоговых системах это происходит практически без задержки, тогда как в цифровых добавляется задержка декодирования. Вместе с видео обычно отображается OSD-информация: напряжение аккумулятора, таймер полета, уровень сигнала и другие телеметрические данные. Качество дисплея, разрешение и частота обновления завершают формирование общего FPV-опыта.
Задержка, качество изображения и дальность напрямую зависят от типа передатчика, мощности, частоты и антенн.

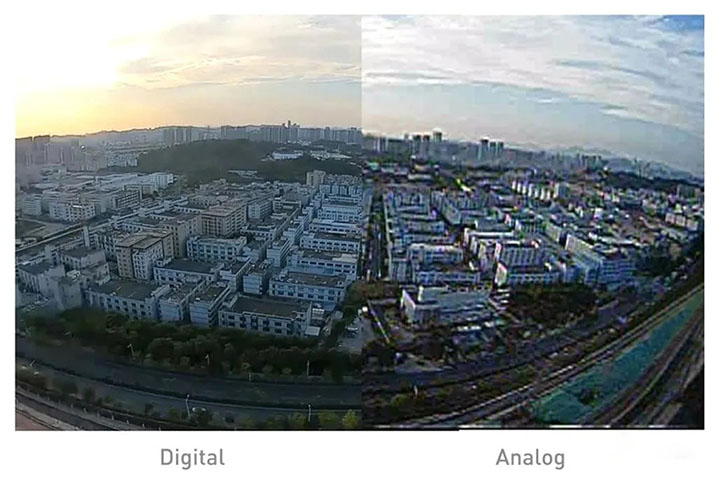

Аналоговый или цифровой видеопередатчик
Обе системы имеют как свои преимущества и недостатки, так и поклонников. Выбор между аналогом и цифрой — первый шаг в вопросе, как выбрать передатчик FPV.
Аналоговые (Analog VTX)
Аналоговые передатчики потребляют меньше тока по сравнению с цифровыми системами. Это уменьшает нагрузку на бортовое питание и оказывает положительное влияние на время полета, особенно на легких сборках и микроквадрокоптерах.
Аналоговый стандарт 5.8 ГГц является де-факто универсальным. Большинство VTX совместимы с широким спектром приемников, очков и мониторов разных производителей. Это упрощает апгрейды и позволяет комбинировать компоненты без привязки к бренду.
Такие видеопередатчики значительно дешевле цифровых систем. Это делает их оптимальным выбором для начинающих, тренировочных дронов или больших флотов, где важна стоимость каждой сборки.
Но не все так радужно, есть ряд недостатков подобной системы:
- Аналоговый сигнал имеет низкое разрешение и подвержен шумам. С увеличением дистанции изображение постепенно ухудшается: появляются препятствия, снег и полосы. Детализация значительно уступает цифровым HD-системам.
- Analog VTX сильно реагируют на внешние помехи, отражение сигнала и соседние каналы. В плотной застройке или при полётах нескольких дронов одновременно стабильность картинки может заметно снижаться.
Цифровые видеопередатчики (Digital VTX)
Прежде всего стоит отметить преимущества передачи видео с помощью цифровой системы:
- Высокое разрешение (HD). Цифровые VTX передают видео в высоком разрешении, что значительно повышает читабельность изображения. Мелкие детали, ветки, провода и ориентиры хорошо видны даже на дальней дистанции, что важно для навигации и киносъемки.
- Стабильная картинка. Вместо постепенного «зашумления» цифровой сигнал сохраняет четкость к определенному порогу, после чего резко исчезает. Алгоритмы коррекции ошибок позволяют получить более стабильное изображение при кратковременных помехах.
- Дополнительные функции (OSD, запись). Цифровые системы обычно имеют расширенное OSD, поддержку телеметрии, автоматическую запись видео на бортовой накопитель или в очки. Это удобно для анализа полетов и создания контента без дополнительных камер.
О недостатках также следует упомянуть:
- Высшая задержка. Из-за кодирования, сжатия и декодирования видео цифровые VTX имеют большую задержку. Хотя современные системы ее существенно уменьшили, для агрессивного фристайла или гонки она все еще может быть ощутимой.
- Большой вес. Цифровые передатчики, камеры и антенны обычно тяжелее аналоговых аналогов. Это критично для ультралегких дронов, где каждый грамм влияет на динамику и время полета.
- Закрытые экосистемы. Большинство цифровых VTX работают в пределах собственных экосистем. Камеры, передатчики и очки часто совместимы только между собой, что ограничивает выбор компонентов и увеличивает стоимость обновления системы.
Основные характеристики видеопередатчика
Рабочая частота. Наиболее распространенный диапазон — 5.8 ГГц. Также существуют:
- 1.3 ГГц — большая дальность, но большие антенны;
- 2.4 ГГц — компромисс между дальностью и размерами.
Важно: частота VTX должна соответствовать частоте приемника.

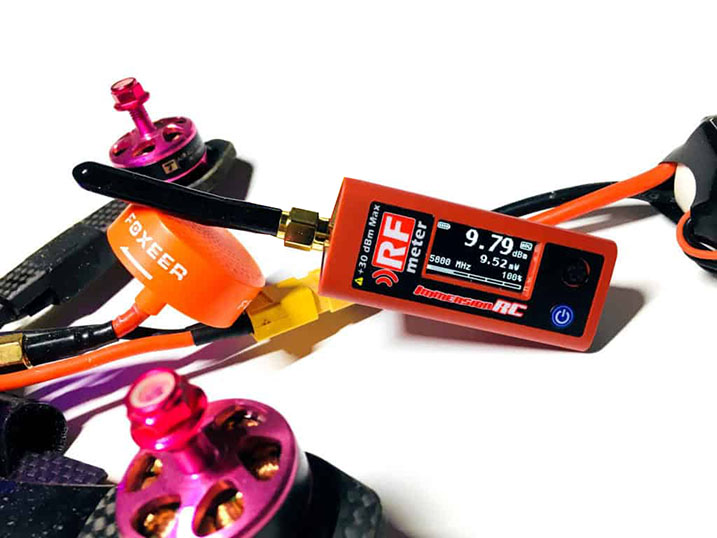

Мощность передачи. Измеряется в милливатах (mW):
- 25 mW — полеты рядом, легальные ограничения
- 200 – 400 mW – mdash; средняя дистанция
- 800 – 1600 mW – mdash; дальние полеты
Высшая мощность ≠ всегда лучший результат. Перегрев и помехи могут ухудшить качество.
Количество каналов и диапазонов. Современные VTX поддерживают:
- 40 – 48 каналов;
- несколько диапазонов (A, B, E, F, Raceband).
Это позволяет летать нескольким пилотам одновременно без взаимных помех.
Формат и размеры:
- 20×20 мм — стандарт для большинства рам
- 30×30 мм — большие дроны
- AIO-решение — ультралегкие сборки
Для микродронов вес играет критическую роль.
Питание видеопередатчика: технические нюансы и практические аспекты
Правильное питание VTX является критически важным для стабильной работы видеолинки. Ошибки на этом этапе часто приводят к шумам в изображении, самопроизвольным перезагрузкам или полному выходу передатчика из строя. Тип питания определяет совместимость с полетным контроллером, уровень электрических помех и общую надежность системы.
Питание от стабилизированного 5-вольтового выхода полетного контроллера является распространенным решением для маломощных аналоговых видеопередатчиков. Основное преимущество — чистое и стабильное напряжение, уже отфильтрованное контроллером. Это уменьшает уровень электрических шумов, которые могут появляться от регуляторов оборотов и двигателей.
В то же время существуют ограничения по току. Многие FC не способны обеспечить питание VTX высокой мощности, особенно цифровых моделей. Превышение допустимого тока может привести к просадке напряжения или перегреву стабилизатора на контроллере.
Некоторые видеопередатчики поддерживают прямое подключение к аккумулятору без промежуточных стабилизаторов. Это удобно для мощных VTX, требующих больше энергии и работающих в широком диапазоне напряжений. Такой способ подключения уменьшает нагрузку на полетный контроллер.
Недостаток заключается в высоком уровне электрических помех. Напряжение аккумулятора нестабильно и меняется в зависимости от нагрузки и степени разряда. Без дополнительной фильтрации это может проявляться в виде полос, мерцания или кратковременных потерь видео.
Видеопередатчики с интегрированным BEC (Battery Eliminator Circuit) самостоятельно стабилизируют входное напряжение до безопасного уровня. Это универсальное решение, позволяющее питать VTX непосредственно от аккумулятора, получая при этом стабильное напряжение на внутренних цепях.
Преимуществом является простота подключения и повышенная надежность. Однако качество работы сильно зависит от реализации BEC. Дешевые или слабофильтрованные стабилизаторы могут пропускать шум, отрицательно влияющий на видеосигнал, особенно в аналоговых системах.
Практические рекомендации
- всегда проверяйте допустимый диапазон напряжений VTX перед подключением;
- для мощных или цифровых передатчиков избегайте питания непосредственно с 5 В FC;
- при питании от аккумулятора используйте LC-фильтры или качественный BEC;
- не включайте VTX без антенны — это приводит к быстрому перегреву вне зависимости от способа питания.
Грамотно подобранное питание напрямую влияет на стабильность видеолинга и долговечность видеопередатчика.
Неправильное питание — частая причина выхода VTX из строя.
Антенны
Характеристики видеопередатчика невозможно оценить без антенны.
- Линейные — дешевые, менее стабильные
- Круговая поляризация (RHCP/LHCP) — лучшая помехоустойчивость
Антенна должна соответствовать поляризации приемника.
Дополнительные функции
- SmartAudio / Tramp — управление с OSD
- Pit Mode — минимальная мощность для настройки
- VTX Table — интеграция с Betaflight
- Температурная защита — предотвращает перегрев
Эти опции значительно повышают удобство эксплуатации.
Как выбрать передатчик FPV под свои задачи: подробные советы
- Для начинающих. Начинающим важно получить стабильную видеосвязь без сложных настроек и лишних затрат. Рекомендации:
- Аналоговый 5.8 ГГц. Это самый распространенный стандарт, к которому совместимо оборудование большинства производителей. Он обеспечивает простой, доступный видеолинк с минимальными трудностями совместимости. Такой VTX легко интегрируется с большинством очков, мониторов и камер базового уровня.
- Мощность до 200 мВ. Этого достаточно для местных полетов на небольшой дистанции: обучение, маневрирование в поле или среди препятствий. Более высокая мощность не даст существенного прироста дальности на первых этапах, но значительно увеличит нагрев и нагрузку на аккумулятор.
- Поддержка SmartAudio или аналогичных протоколов. Это позволяет изменять настройки VTX (частоты, мощность) непосредственно с OSD или через радиоуправление. Для новичков это значительно упрощает процесс настройки и устранения проблем во время полета.
- Компактный формат. Легкий и малогабаритный VTX лучше вписывается в небольшие рамы квадрокоптеров, не усложняет конструкцию и не перегружает общую массу, что положительно влияет на управляемость и автономность.
- Для фристайла. Фристайл-пилотаж требует максимальной маневренности, стабильной видеосвязи под разными углами и быстрого доступа к настройкам.
- Быстрое изменение мощности. Во время полетов в различных условиях возникает потребность изменять мощность сигнала «на лету»: уменьшать в местах с большим скоплением дронов или увеличивать на открытых пространствах. Передатчики с быстрым переключением мощности (через SmartAudio/Tramp) значительно упрощают это.
- Качественная антенна. На фристайле дроны часто пролетают рядом с препятствиями, деревьями, постройками — это вызывает отражение сигнала и интерференцию. Антенна с круговой поляризацией (RHCP/LHCP) с хорошим КПД и защитой корпуса обеспечивает лучшую стабильность видеолинки и меньшее падение сигнала.
- Стабильная работа при маневрах. Передатчик должен сохранять качество изображения при резких изменениях направления и скорости полета. Это достигается благодаря более точной настройке частот, системе фильтрации шумов и достаточному запасу мощности для покрытия коротких расстояний между дронами и VRX в сложных условиях.
- Для дальних полетов. Когда цель — максимально увеличить зону покрытия и качество видео на больших дистанциях, выбор VTX требует внимательного подхода к мощности, частоте и тепловому режиму.
- Высшая мощность. Для полетов на больших расстояниях рекомендуется VTX с мощностью 800 – 1600 mW или более (по местным регуляциям). Более высокая мощность позволяет усилить сигнал, но требует тщательного теплового контроля и высококачественного питания.
- Альтернативные частоты. Кроме стандартных 5.8 ГГц, полезно рассматривать диапазоны 1.3 ГГц или 2.4 ГГц. Низшие частоты лучше преодолевают помехи и обеспечивают более длинное покрытие на открытых пространствах, хотя и нуждаются в более длинных антеннах. Переход на другой диапазон требует совместимого VRX и тщательного выбора антенны.
- Эффективное охлаждение. При мощных передатчиках нагрев может стать критической проблемой. Нагретый VTX быстрее деградирует или аварийно выключается. Выбирайте модели с радиаторами, экранированными корпусами или возможностью крепления дополнительного охлаждения, а также рассматривайте монтаж так, чтобы воздух свободно циркулировал вокруг модуля.
Эти советы помогут выбрать видеопередатчик для FPV дрона, исходя из конкретных задач, условий эксплуатации и ожиданий от полетов, обеспечив оптимальный баланс между качеством видео, дальностью и стабильностью связи.
Обычные ошибки при выборе
- игнорирование совместимости с VRX;
- чрезмерная мощность без необходимости;
- дешевые антенны;
- отсутствие охлаждения на стенде.
Избежание этих ошибок напрямую влияет на качество FPV-связи.
Понимание того, что такое видеопередатчик, как FPV-дрон передает видео и какие характеристики видеопередатчика являются ключевыми, позволяет сделать технически обоснованный выбор.
Правильно подобранный VTX — это стабильное изображение, уверенное управление и максимальное удовольствие от полета.
