LiPo vs Li-Ion для FPV: Как собрать батарею 6S2P (21700) для максимальной дальности

Статью подготовила

Катерина Помазан

Контент-менеджер, управляющая отделом

В FPV-сегменте выбор аккумулятора определяет характер полета: агрессивный фристайл с резкими пиками тока или стабильный long range с максимальным временем в воздухе. Именно здесь возникает практический вопрос – стоит ли переходить с классических LiPo на Li-Ion, и если да, то как правильно реализовать такую сборку без потери надежности и эффективности.

LiPo-аккумуляторы остаются стандартом для большинства FPV-дронов из-за высокой токоотдачи и способности выдерживать резкие нагрузки. В то же время их ограничения очевидны: относительно небольшая емкость и быстрое проседание напряжения при длительном полете. В задачах, где критическая не пиковая мощность, а энергетический запас, Li-Ion элементы формата 21700 демонстрируют принципиально иной подход. большую плотность энергии, более плавный разряд и значительно лучшую эффективность в крейсерском режиме.

Именно поэтому в long range FPV сформировался отдельный подход к питанию: самостоятельная сборка Li-Ion батарей в конфигурациях 6S2P или 6S3P. Это позволяет точно контролировать характеристики аккумулятора — от емкости до максимально допустимого тока — и адаптировать его под конкретный этап дрона. Однако такая гибкость требует понимания базовых принципов: как выбирать ячейки, как правильно читать схемы сборок, почему используется точечная сварка вместо пайки и какие компромиссы возникают при отказе от BMS.

В этой статье рассмотрим практический аспект перехода на Li-Ion: от ключевых отличий от LiPo до пошагового разбора сборки батареи 6S2P на элементах 21700. Основное внимание — на реальных сценариях использования, где каждый грамм веса и каждый ватт-ч энергии напрямую влияют на дальность и стабильность полета.

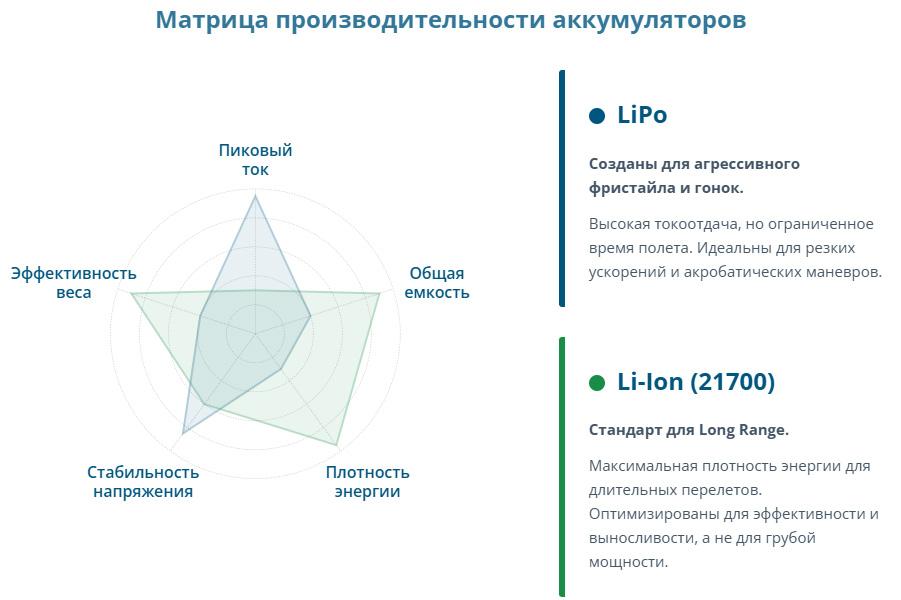

В чем разница между LiPo и Li-Ion в FPV

LiPo и Li-Ion — это разные подходы к энергопитанию FPV-дронов, и ключевая разница заключается в балансе токоотдачи vs емкости.

LiPo:

• очень высокий C-рейтинг (50–100C);
• стабильное напряжение под нагрузкой;
• идеальны для фристайла и рейсинга.

Li-Ion:

• высшая энергетическая плотность (≈200–250 Wh/kg);
• значительно большая емкость при том же весе;
• низкая токоотдача.

Практически это означает:

• LiPo = “мощность и резкие маневры”
• Li-Ion = “дальность и время полета”

Подробное сравнение типов аккумуляторов уже разобрано в статье: Сравнительная характеристика литиевых, литий-полимерных и литий-полимерных ознакомиться с этой информацией.

Почему Li-Ion — выбор для long range FPV

Для FPV-дронов, ориентированных на дальние полеты, ключевое значение имеют не пиковые характеристики, а общая энергоэффективность системы. В приоритете максимальное количество ватт-часов на единицу веса, стабильное поведение напряжения под нагрузкой и минимальное проседание при работе в крейсерском режиме. Именно эти факторы определяют реальную дальность и продолжительность полета, а не номинальную мощность аккумулятора.

Li-Ion элементы в этом сценарии демонстрируют существенное преимущество. При одинаковом весе они обеспечивают больший запас энергии, непосредственно конвертируемый в дополнительные минуты полета. Плавная кривая разряда позволяет избежать резких падений напряжения, а следовательно — сохранять стабильную тягу даже на низком уровне заряда. В крейсерском режиме, где дрон потребляет относительно небольшой ток, это дает максимально эффективное использование каждого элемента батареи.

Учитывая эти характеристики, в long range FPV сформировался практический стандарт — использование сборок 6S2P или 6S3P. Они обеспечивают оптимальный баланс между емкостью, токоотдачей и весом, позволяя реализовать стабильный и прогнозируемый полет на больших дистанциях.

Выбор ячеек: почему Molicel P42A/P45B — стандарт

Для FPV-применения выбор Li-Ion элементов всегда сводится к поиску баланса между тремя взаимосвязанными параметрами: емкостью, максимально допустимым током и внутренним сопротивлением. Игнорирование хотя бы одного из них приводит к потере эффективности или даже нестабильной работы дрона в полете.

Емкость (mAh) определяет общий запас энергии, то есть сколько времени дрон сможет находиться в воздухе. Чем больше емкость — тем длиннее полет. Но важно понимать, что cохранение емкости обычно достигается за счет химии элемента, которая не рассчитана на высокие токи. То есть “долгоиграющие” элементы часто имеют ограничения по нагрузке и не подходят для даже умеренно динамического FPV.

Максимально допустимый ток (continuous discharge current) — это параметр, определяющий, может ли аккумулятор безопасно отдавать нужную мощность. У FPV даже в long range режиме возникают короткие пиковые нагрузки: разгон, коррекция позиции, работа против ветра. Если элемент не рассчитан на следующие токи:

• появляется сильный voltage sag;
• падает тяга;
• растет нагрев;
• ускоряется деградация аккумулятора.

Поэтому для FPV не используют “ультраемкие” ячейки с низким током — они просто не выдерживают реальных условий.
Внутреннее сопротивление (internal resistance, IR) — менее очевидный, но критический параметр. Конкретно он описывает, как очень будет проседать напряжение под перегрузкой. Даже если элемент имеет высокий допустимый ток, но большое внутреннее сопротивление:

• напряжение резко падает при газе;
• контроллер может ранее сигнализировать об “разряде”;
• эффективная емкость уменьшается.
• Низкий IR означает:
• стабильное напряжение;
• меньшие потери энергии на нагрев;
• лучшее поведение в реальном полете.

В итоге, оптимальный FPV-элемент — это не имеющий максимальную емкость, а тот, который обеспечивает сбалансированное сочетание:

• достаточной емкости для длительного полета;
• высокого допустимого тока для пиковых нагрузок;
• низкого внутреннего сопротивления для стабильного напряжения.

Именно поэтому такие модели, как Molicel P42A или P45B, стали фактическим стандартом: они не максимальны в каждом отдельном параметре, но дают лучший суммарный результат в реальных FPV-условиях.

Самые популярные варианты:

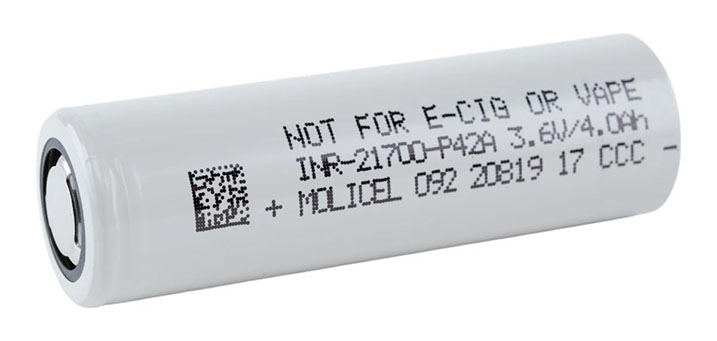

• Molicel P42A (4200 mAh, до ~45A)
• Molicel P45B (≈4500 mAh, до 45A continuous)

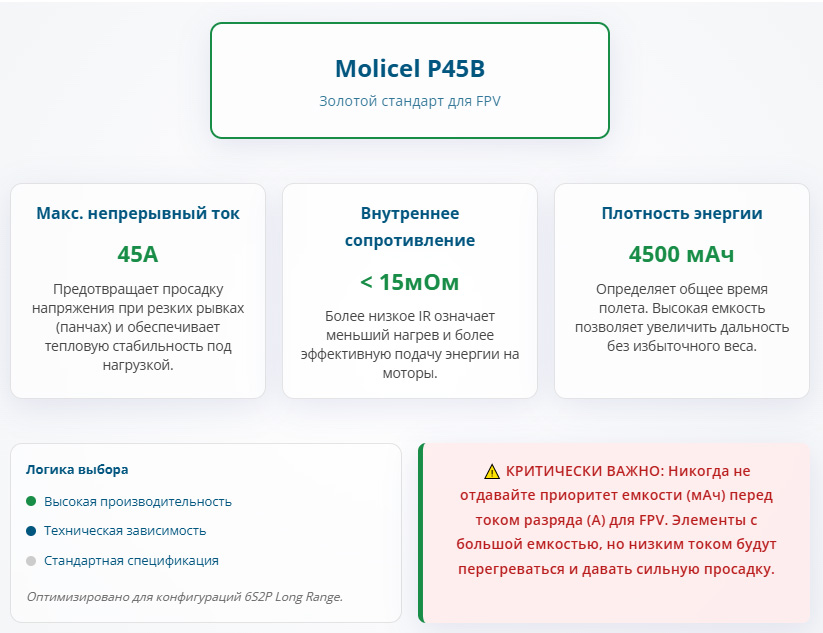

Ключевые параметры P45B:

• 4500 mAh;
• до 45A непрерывного тока;
• ≈242 Wh/kg энергетической плотности.

Почему именно они:

• выдерживают реальные FPV-нагрузки;
• минимальный voltage sag среди Li-Ion;
• хорошо масштабируются в 2P/3P сборниках.

Схемы сборников: как читать 6S1P, 6S2P, 6S3P

Обозначение читается следующим образом:

• S (Series) — количество элементов по напряжению
• P (Parallel) — количество элементов по емкости

Примеры:
6S1P

• 6 элементов последовательно
• напряжение ≈22.2V
• емкость = емкость одного элемента

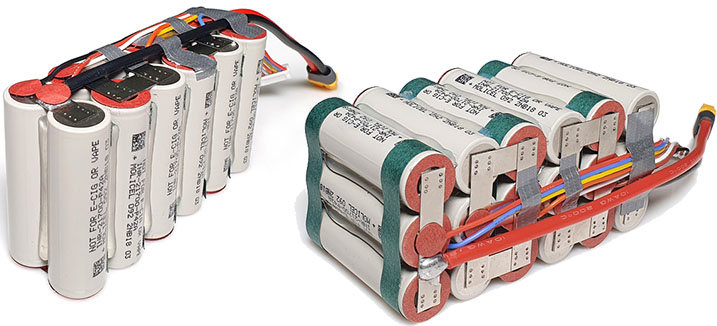

6S2P

• 12 элементов (6×2)
• емкость удваивается
• токоотдача также растет

6S3P

• 18 элементов
• максимум автономности
• значительно больший вес

Типичные характеристики (на P45B):

• 6S2P → ~9000 mAh, ~80A
• 6S3P → ~13500 mAh, ~120A

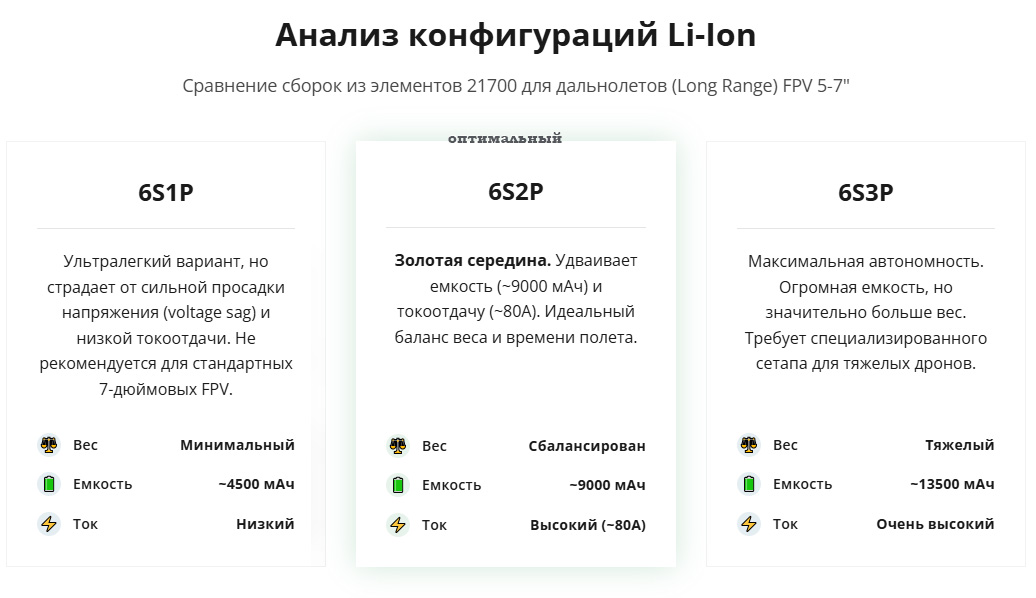

Сравнение конфигураций 6S1P, 6S2P и 6S3P сводится к соотношению веса, емкости и способности отдавать ток в реальных условиях полета.

6S1P — это минимальная по весу сборка, состоящая из 6 элементов. Она дает лучший показатель массы, но имеет ограниченную емкость и токоотдачу. В long range это проявляется как быстрое проседание напряжения даже при умеренном газе и ограниченном времени полета. Такой вариант подходит только для очень легких этапов или тестовых конфигураций.

6S2P — наиболее сбалансированное решение. Добавление второй параллельной ветви удваивает емкость и существенно снижает нагрузку на каждый элемент. Это означает меньший нагрев, более стабильное напряжение и лучшую эффективность в крейсерском режиме. Именно 6S2P обеспечивает оптимальное сочетание дальности, веса и надежности для большинства 5-7" FPV-дронов.

6S3P — конфигурация для максимальной автономности. Она дает еще больший запас энергии и минимальное проседание напряжения, но ценой значительного увеличения веса. Избыточная масса снижает общую эффективность и требует более мощного этапа. Поэтому 6S3P используют только тогда, когда приоритет — максимальная дальность, а не универсальность.

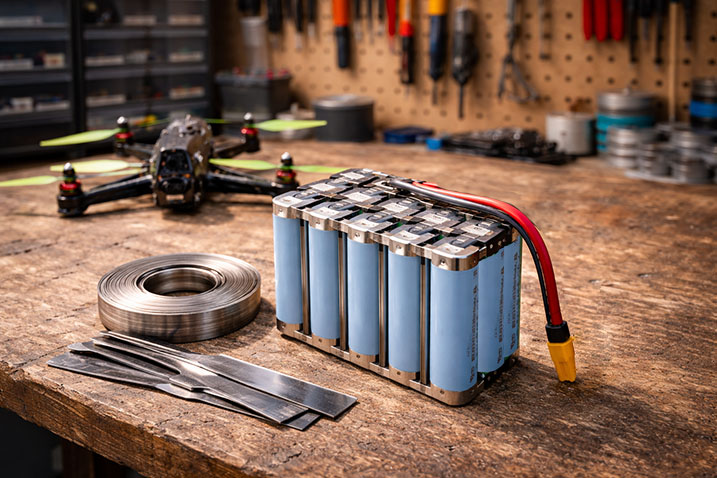

Как собрать 6S2P аккумулятор (21700)

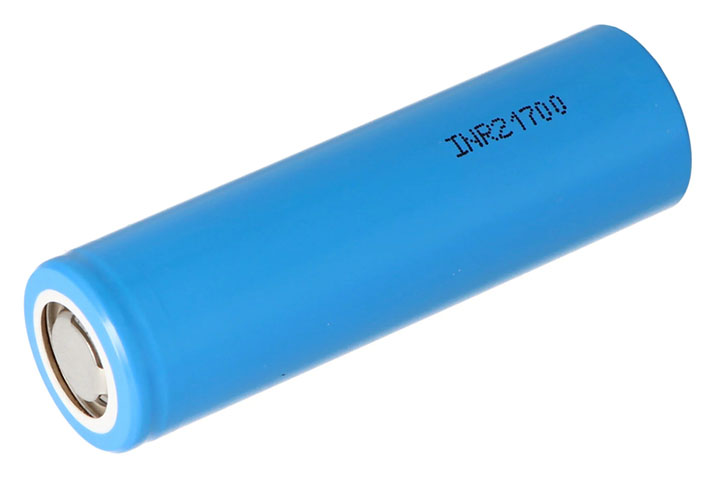

Для сборки аккумулятора 6S2P понадобится базовый набор компонентов и инструментов, без которых невозможно обеспечить надежность. В основе 12 Li-Ion элементов формата 21700, в частности, например Molicel P42A или P45B, которые обеспечивают нужный баланс между емкостью и токоотдачей. Для соединения элементов используется никелевая лента толщиной 0.15 – 0.2 мм, что гарантирует низкое сопротивление и стабильный контакт.

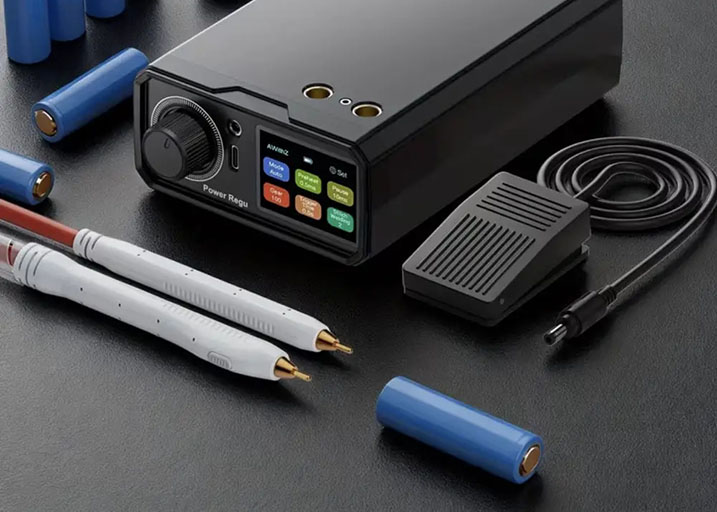

Ключевой инструмент — аппарат для точечной сварки (spot welder), поскольку именно этот метод позволяет избежать перегрева аккумуляторов при монтаже. Также необходим балансировочный кабель стандарта JST-XH для 6S-конфигурации, обеспечивающий контроль напряжения каждой банки во время зарядки. Для подключения к дрону используются силовые провода с разъемами XT60 или XT90 — выбор зависит от рабочих токов и конкретного этапа.

Конфигурация

Формируется две параллельные группы по 6 элементам:

• изначально делается 2P группа;
• потом эти группы соединяются последовательно (6S).

Основы spot welding

Почему не пайка:

• перегрев повреждает элемент;
• растет внутреннее сопротивление;
• риск деградации или короткого замыкания.

Правильный подход:

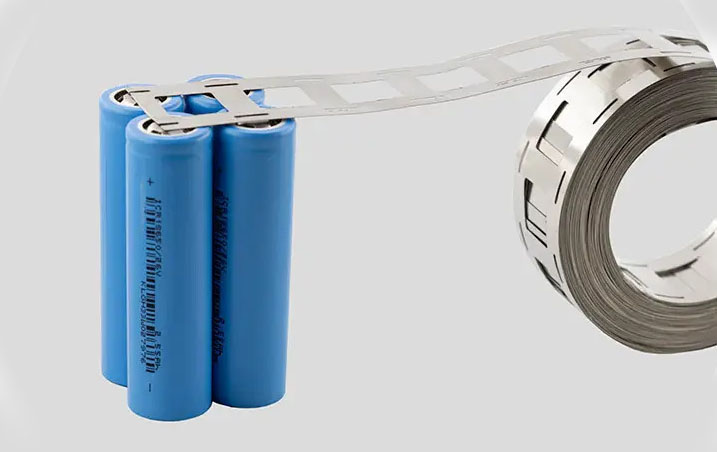

• точечная сварка никелевой лентой;
• минимальное тепловое воздействие;
• стабильный контакт.

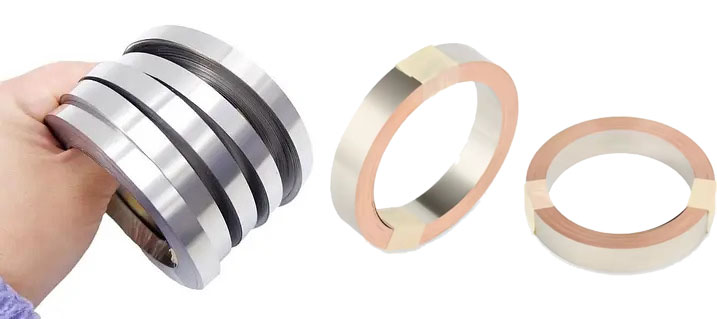

Выбор никелевой ленты

• чистый никель (не никелированная сталь) или никель+медь;
• толщина: 0.15 мм — для 6S2P; 0.2 мм — если планируется пиковая нагрузка.

Чем толще лента: меньше сопротивление и меньше нагрева.

Нужна ли BMS для сборки FPV

Кратко: нет, не требуется. В большинстве FPV-сборников использование BMS нецелесообразно. Система питания дрона обычно рассчитана на работу с внешними зарядными устройствами, которые обеспечивают корректную балансировку через стандартный баланс-разъем. Это позволяет точно контролировать напряжение каждой банки без дополнительных электронных модулей в самой батарее. В то же время интеграция BMS приводит к увеличению веса аккумулятора и может ограничивать допустимый ток, что критично для FPV-применения даже в режимах умеренной нагрузки.

Когда BMS имеет смысл:

• стационарные системы;
• powerbank или ground station.

В FPV:

• только баланс-кабель + контроль напряжения в OSD.

Практические советы для максимальной дальности:

• Не превышайте 70–80% от max тока элементов
• Избегайте резких движений ручкой газа
• Используйте эффективные пропеллеры (low pitch)
• Контролируйте вес — Li-Ion легко “перебрать”
• Лендинг при 2.9–3.0V на банке

У FPV нет универсального решения для всех сценариев, однако для задач, где приоритетом является продолжительность полета и энергоэффективность, Li-Ion сборники уверенно занимают свою нишу. Они позволяют получить больший запас энергии при сопоставимом весе и обеспечивают более стабильную работу дрона в крейсерском режиме.

Конфигурации типа 6S2P или 6S3P, при правильном подборе элементов и качественной сборки, формируют предполагаемую и эффективную систему питания для long range FPV. В то же время важно учитывать ограничения Li-Ion — в частности низшую токоотдачу — и соответственно адаптировать стиль полета и этап дрона.

В итоге, выбор между LiPo и Li-Ion — это не вопрос “лучше или хуже”, а вопрос соответствия аккумулятора конкретной задаче. Для дальних полетов Li-Ion обеспечивает ощутимый прирост автономности, сохраняя достаточный уровень управляемости при грамотном использовании.
