Нестандартные частоты FPV: как выбрать VTX для обхода помех

FPV-системы традиционно строились вокруг диапазона 5.8 ГГц как универсального решения для большинства сценариев полета. Он обеспечивал приемлемый баланс между качеством видео, задержкой и компактностью оборудования. Однако с ростом количества беспроводных устройств и появлением целенаправленных радиопомех ситуация изменилась.

В реальных условиях, особенно при полетах на средние и большие дистанции или в зоне активного радиоэлектронного воздействия, стабильность видеолинка на 5.8 ГГц больше не гарантируется. Это заставляет операторов и сборщиков FPV-систем искать альтернативные частотные диапазоны, обеспечивающие лучшую помехоустойчивость и проницаемость сигнала.

Именно поэтому вопрос выбора нестандартной частоты и совместимого видеопередатчика (VTX) становится критически важным для построения надежной FPV-линки.

В контексте роста радиопомех и необходимости стабильной связи, все большую актуальность приобретают специализированные решения, в частности комплектующие и запчасти для РЕБ, которые позволяют гибко адаптировать FPV-систему под сложные условия эфира.

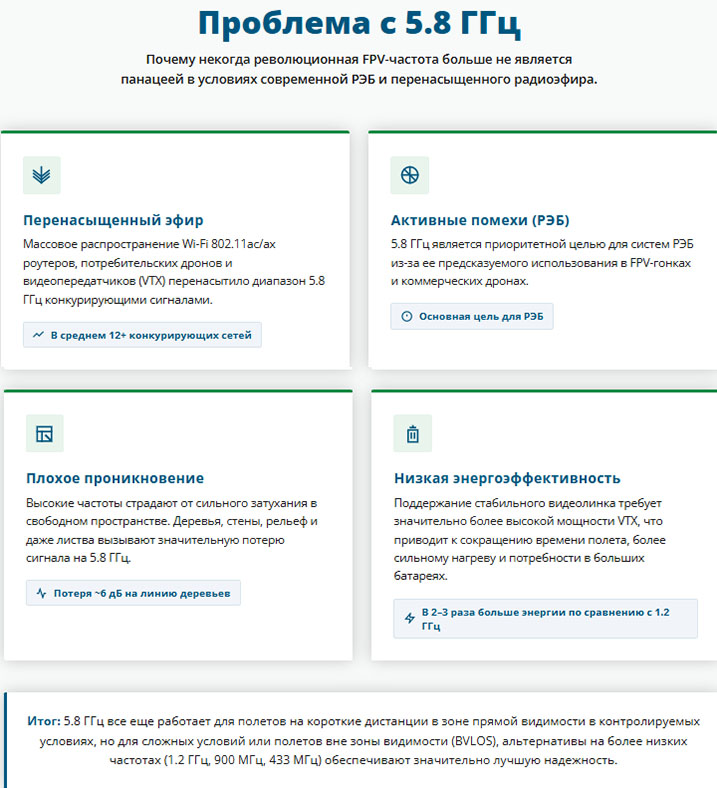

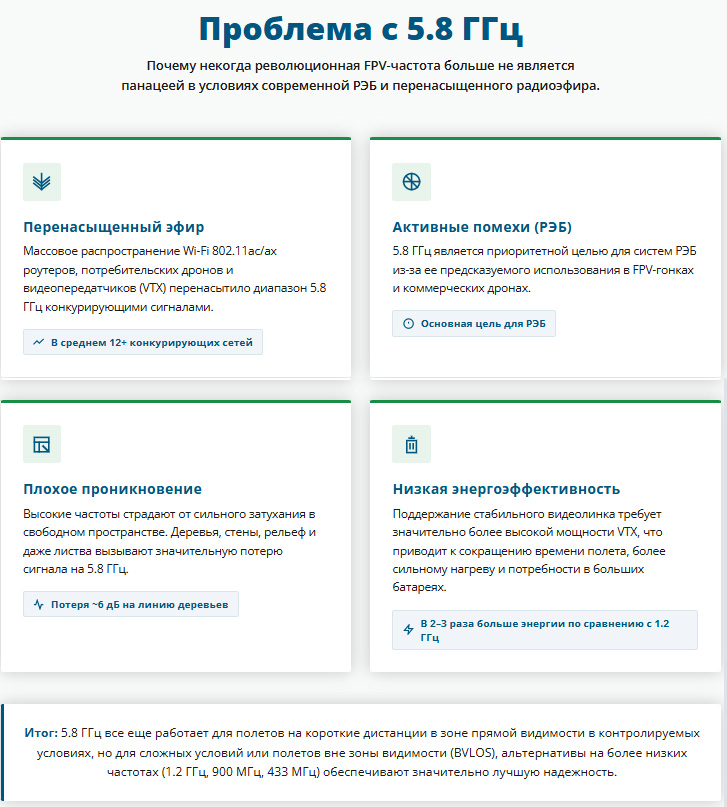

Почему 5.8 ГГц больше не панацея

Диапазон 5.8 ГГц исторически стал стандартом для FPV из-за компактных антенн, доступности оборудования и достаточной пропускной способности. Однако в современных условиях в Украине и не только его эффективность существенно снижается.

Основные причины:

• Перенасыщение эфира - массовое использование Wi-Fi (802.11ac/ax), FPV-систем и других ISM-устройств.
• Активные помехи (РЭБ) – 5.8 ГГц являются приоритетной целью для глушения из-за популярности.
• Плохое проникновение - высокая частота означает сильное затухание из-за препятствий (стены, деревья, рельеф).
• Низкая энергетическая эффективность - для стабильного сигнала требуется большая мощность передатчика.

Подробнее о том, как правильно выбирать каналы и избегать взаимных помех, читайте в статье Советы по управлению частотами FPV.

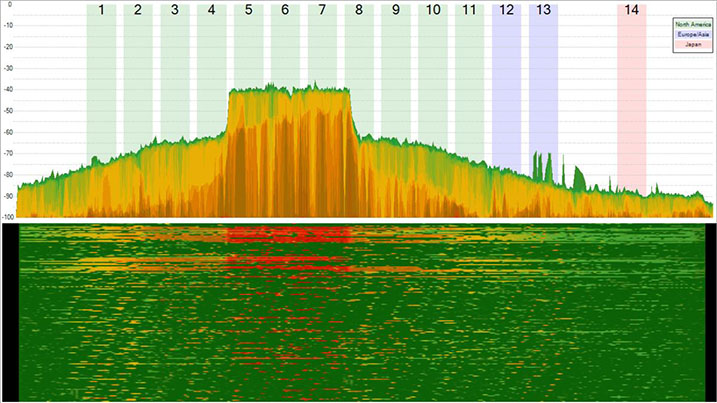

Перенасыщение эфира

Диапазон 5.8 ГГц относится к ISM частотам - это “свободный” спектр, которым пользуются все без лицензии. Поэтому там работают одновременно:

• Wi-Fi роутеры (5 GHz, стандарты 802.11ac/ax)
• FPV-дроны (особенно на гонках или в популярных локациях)
• видеопередатчики, беспроводные камеры, другие устройства

Каждое устройство занимает часть спектра (канал). Когда таких устройств много, каналы перекрываются. В результате:

• с’появляются шумы (“снег”, полосы, разрывы видео)
• падает качество сигнала даже на малом расстоянии
• возможны полные “провалы” видео

Активные помехи (РЭБ)

Большинству украинцев понятие РЭБ прекрасно знакомо, для тех, кто еще не разобрался в значении этой аббревиатуры объясним простыми словами – РЭБ (радиоэлектронная борьба) – это умышленное создание сильного шума на определенной частоте, чтобы “заглушить” сигнал.

Почему именно 5.8 ГГц:

• это самый популярный FPV-диапазон
• большинство дронов использует именно его
• достаточно перекрыть несколько стандартных каналов, чтобы “убить” передачу видео

Как это выглядит на практике:

• вместо картинки – сплошной шум
• резкое исчезновение видео без постепенного ухудшения
• даже на близкой дистанции сигнал нестабильный

В этом случае важно знать, что VTX передает сигнал, но приемник получает гораздо более сильный шум от источника помех.

Через это полезный сигнал “тонe” в помехах.

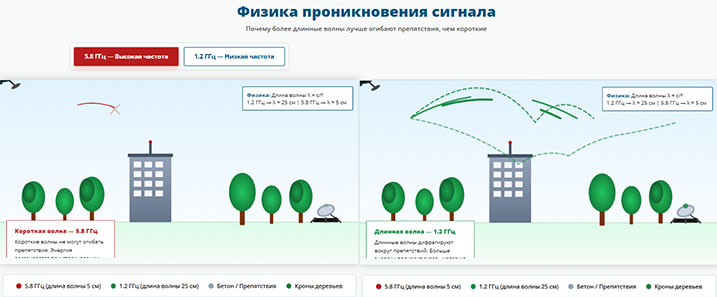

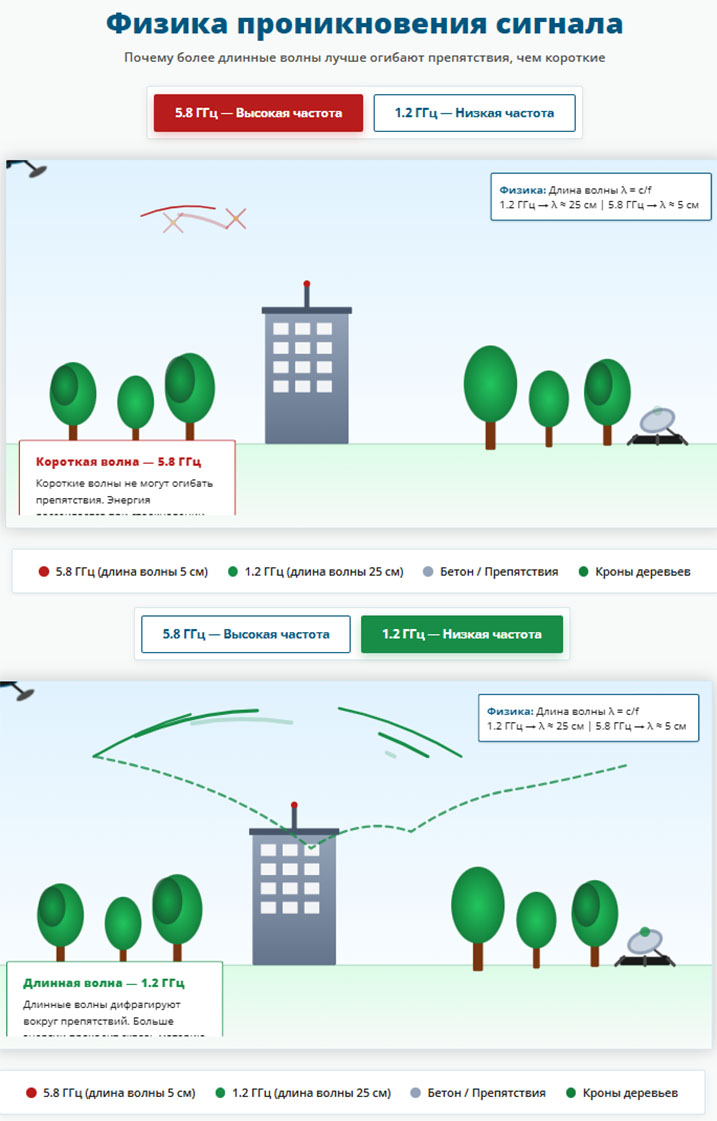

Плохое проникновение сигнала

Чем выше частота – тем хуже сигнал проходит через помехи. Для 5.8 ГГц это означает:

• стены сильно ослабляют сигнал
• деревья (особенно влажные) могут почти полностью ее “с’едать”
• рельеф (холмы, здания) быстро перекрывает ссылку

Объяснение здесь довольно простое: сигнал на высокой частоте имеет более короткую длину волны, поэтому он значительно хуже огибает помехи. Кроме того, при прохождении через различные материалы - например, стены или растительность - он теряет больше энергии.

На практике это проявляется так: стоит дрону оказаться за деревом или зданием, и сигнал может исчезнуть почти мгновенно. Даже небольшие помехи вызывают заметное ухудшение качества видео, поэтому для стабильной связи фактически необходима прямая видимость между передатчиком и приемником.

Низкая энергетическая эффективность

На 5.8 ГГц сигнал быстрее теряет энергию с расстоянием. Это описывается моделями типа уравнения Фриса: чем выше частота – тем большие потери. Практически это означает:

• чтобы “пробить” ту же дистанцию, нужна большая мощность
• 800–1600 мВт часто дают тот же результат, что 200–400 мВт на низших частотах

Последствия:

• VTX сильнее греется
• растет потребление энергии
• уменьшается ресурс оборудования
• повышается риск перегрева без охлаждения

Итак, стоит отметить что 5.8 ГГц “неэффективный” - много энергии тратится, но результат (дальность и стабильность) ограничен.

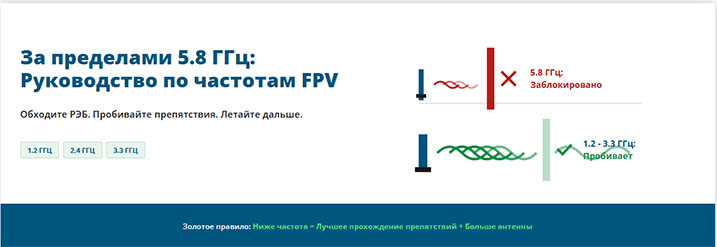

Именно поэтому переход на более низкие или менее загруженные частоты - это не эксперимент, а технически обоснованное решение.

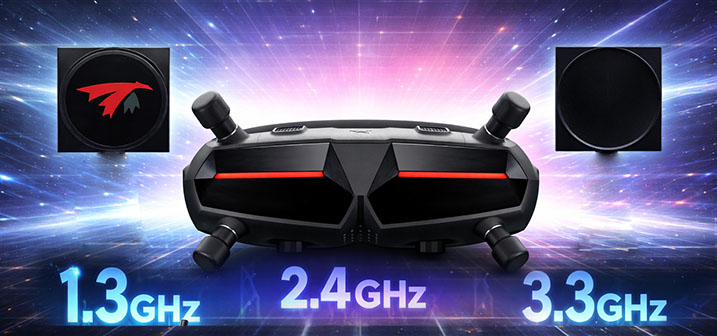

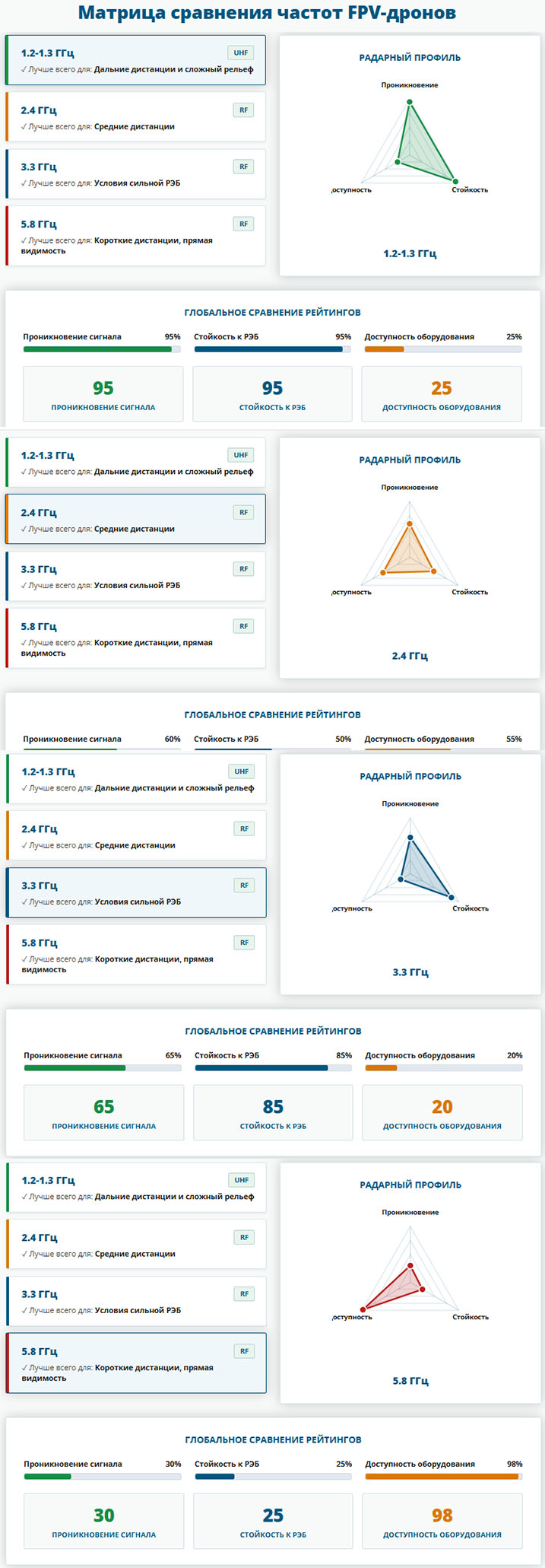

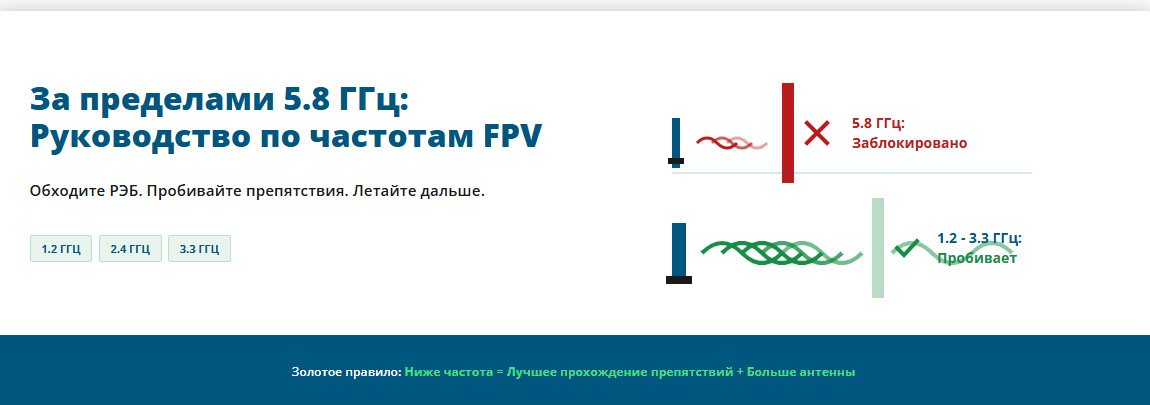

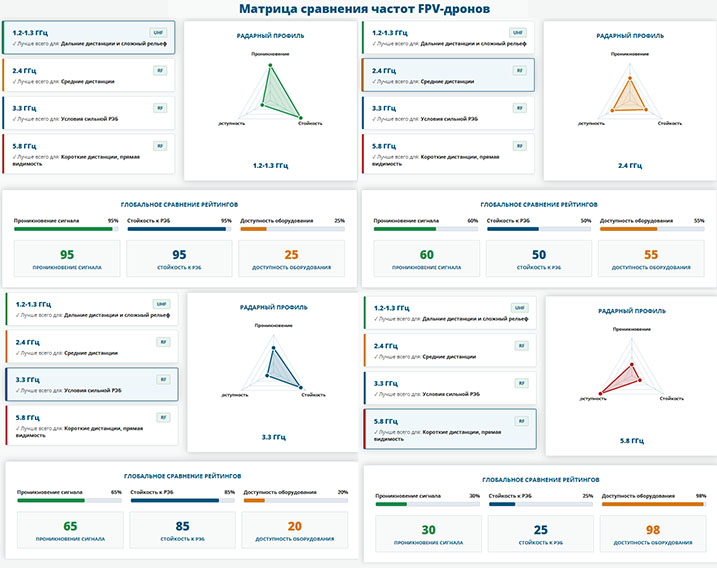

Обзор альтернативных частот

Перед тем, как переходить к конкретным диапазонам, важно понимать: универсального решения не существует. Каждая частота имеет свои физические ограничения и практические особенности, влияющие на дальность, стабильность сигнала, размер оборудования и совместимость с другими системами.

Выбор частоты — это всегда компромисс между несколькими параметрами: необходимой дистанцией, условиями полета (город, лес, открытая местность), уровнем радиопомех и доступностью оборудования. Более низкие частоты обычно дают лучшую проницаемость и дальность, но требуют больших антенн и более сложной интеграции.

Далее рассмотрим наиболее распространенные альтернативные диапазоны, начиная с 1.2 – 1.3 ГГц — одного из самых эффективных решений для стабильного далекого видеоссылки.

Самое эффективное решение для стабильного промежутка 1.2–1.3 ГГц

1.2-1.3 ГГЦ – низкочастотный диапазон, ориентированный на дальность и проникновение. Антенны этого диапазона частот собраны в этой категории.

Преимущества:

• Большая дальность (в 2-3 раза больше 5.8 ГГц при одинаковой мощности). Более низкая частота означает меньшие потери сигнала в пространстве, поэтому он дольше сохраняет достаточный уровень для приема. На практике это дает гораздо большую рабочую дистанцию без необходимости поднимать мощность VTX. Также сигнал более стабилен на грани дальности — меньше резких “обрывов”.
• Лучшее прохождение через препятствия. Более длинная волна лучше огибает объекты и меньше затухает при прохождении сквозь деревья, кусты или легкие конструкции. Это особенно заметно в сложном рельефе или полетах на низкой высоте. В результате видеолинк остается более стабильным даже без идеальной прямой видимости.
• Высшая устойчивость к глушению. Из-за меньшей популярности этих частот их реже используют для целенаправленного глушения. Кроме того, для эффективного подавления более низких частот требуется больше энергии и другое оборудование. Это повышает шансы сохранить видеосигнал в сложном радиоэфире.

Недостатки:

• Большие антенны (длина волны – 23 – 25 см). Физика диктует размеры: эффективная антенна должна быть пропорциональна длине волны. Это означает большие габариты как на дроне, так и на наземной станции, что затрудняет монтаж и транспортировку. Также растет риск механических повреждений во время полета.
• Возможны конфликты с GPS (особенно 1.2 ГГц). Частоты 1.2 – 1.3 ГГц находятся близко к GPS L1 (1575 МГц), поэтому мощный VTX может создавать помехи для приемника GPS. Это проявляется в потере спутников или нестабильном позиционировании. Для минимизации проблем требуется физический разнос антенн и использование фильтров.
• Ограниченная доступность совместимых VRX. Рынок таких систем значительно меньше, чем 5.8 ГГц, поэтому выбор приемников ограничен. Зачастую приходится использовать специализированные или менее массовые решения, которые сложнее найти и интегрировать. Также возможны проблемы совместимости между разными производителями.

Когда использовать: дальние полеты, сложный рельеф, активный РЕБ.

2.4 ГГц — универсальная и популярная частота

2.4 ГГц — это один из самых универсальных диапазонов в беспроводных системах. Он широко используется не только в FPV, но и в радиоуправлении, Wi-Fi и телеметрии, что одновременно является преимуществом и ограничением.

Компромисс между дальностью и размером: этот диапазон занимает промежуточное положение между 1.3 ГГц и 5.8 ГГц. Он позволяет получить лучшую дальность, чем на высоких частотах, но без значительного увеличения габаритов антенн.

Преимущества:

• Лучшая проницаемость, чем у 5.8 ГГц. Сигнал на 2.4 ГГц лучше проходит через деревья, кустарники и легкие препятствия. Это делает его более стабильным в полетах на низкой высоте или в сложной среде. В реальных условиях это означает меньше резких потерь видео по помехам.
• Антенны среднего размера. Длина волны позволяет использовать антенны умеренного размера, которые удобно устанавливать на дрон. Они больше, чем на 5.8 ГГц, но значительно компактнее 1.3 ГГц. Это упрощает баланс между эффективностью и практичностью монтажа.
• Меньшая чувствительность к глушению. По сравнению с 5.8 ГГц, этот диапазон реже является основной целью для глушения. Кроме того, для эффективного подавления 2.4 ГГц требуются другие параметры оборудования. В результате сигнал часто остается более стабильным в сложном эфире.

Недостатки:

• Сильная конкуренция с RC-линками (ExpressLRS, FrSky). Большинство современных систем управления работает именно на 2.4 ГГц. Если видео и управление находятся в одном диапазоне, возникает риск взаимных помех. Это может приводить как к ухудшению видео, так и к нестабильному управлению.
• Загруженность Wi-Fi. Диапазон активно используется домашними и офисными сетями Wi-Fi. В городских условиях эфир часто перегружен, что создает дополнительный шум. Это может снизить качество FPV-сигнала даже при небольшой дистанции.
• Ограниченный выбор FPV-оборудования. По сравнению с 5.8 ГГц ассортимент VTX и VRX для 2.4 ГГц значительно меньше. Часто приходится использовать менее распространенные или специализированные решения. Это затрудняет подбор совместного оборудования и его замену.

Когда использовать: Средние дистанции при правильном разнесении частот с RC-каналом. Лучший результат достигается, когда управление работает на другой частоте (например, 900 МГц), что минимизирует взаимные помехи.

3.3 ГГц: хороший баланс между дальностью связи и качеством картинки

3.3 ГГц — это радиочастота, которая сейчас приобретает большую популярность в Украине, особенно в сфере FPV-дронов. Это относительно новый и менее распространенный диапазон у FPV, постепенно набирающий популярность, в частности в условиях перегруженного эфира. Он объединяет часть преимуществ как низких, так и высоких частот.

Меньше распространен диапазон с интересными характеристиками. Из-за невысокой популярности этот диапазон часто остается “чистее” в плане помех. Это позволяет получить стабильный видеолинк там, где 5.8 ГГц уже не работает.

Преимущества:

• Меньше загружен эфир. В отличие от 2.4 и 5.8 ГГц, здесь гораздо меньше посторонних устройств. Это означает меньший уровень фоновых шумов и помех. В результате видеосигнал более стабильный даже без повышения мощности.
• Лучшая проницаемость, чем 5.8 ГГц. Сигнал на 3.3 ГГц лучше проходит через помехи, чем на 5.8 ГГц. Хотя он уступает 1.3 ГГц, разница с 5.8 ГГц заметна на практике. Это дает более предполагаемое поведение сигнала в полете.
• Самые компактные антенны, чем в 1.3 ГГц. Антенны для этого диапазона гораздо меньше, чем для низких частот. Это упрощает установку на дрон и уменьшает нагрузку на конструкцию. При этом сохраняется достаточная эффективность для средних и даже больших дистанций.

Недостатки:

• Ограниченная экосистема. Диапазон пока не имеет широкой поддержки среди производителей. Это означает меньший выбор совместимых компонентов и аксессуаров. Также сложнее найти проверенные конфигурации.
• Меньше готовых решений. На рынке мало “plug-and-play” комплектов, которые можно легко установить и использовать. Зачастую нужно самостоятельно подбирать компоненты и проверять их совместимость. Это повышает вход пользователя.
• Сложнее настройка. Из-за меньшего количества стандартных решений процесс настройки может быть более сложным. Следует учитывать больше параметров: антенны, согласование, фильтрацию. Без опыта это может занять больше времени.

Когда использовать: Как «чистый» канал в перегруженных условиях Особенно эффективно работает там, где 5.8 и 2.4 ГГц уже сильно зашумлены, но нет возможности перейти на 1.3 ГГц.

Как подобрать VTX и VRX под новые частоты

Ключевой принцип — полная совместимость по частоте и модуляции. В FPV-видеолинке передатчик (VTX) и приемник (VRX) должны не просто работать “приблизительно в одном диапазоне”, а точно совпадать по рабочим частотам, каналам и типу сигнала. Любое отклонение — другая сетка каналов, смещение частоты или другой тип модуляции — приводит к нестабильному изображению или полному отсутствию сигнала.

Частотный диапазон

VTX и VRX должны поддерживать один и тот же диапазон и конкретные частоты внутри него. Например, оборудование “1.2 ГГц” и “1.3 ГГц” не всегда совместимо, поскольку использует различные канальные сетки и центральные частоты. Перед выбором необходимо проверить точный список каналов (MHz), а не только название диапазона.

Тип сигнала

Большинство нестандартных частот использует аналоговую передачу видео, поскольку она проще в реализации и менее требовательна к пропускной способности. Цифровые системы (типа HD FPV) практически не представлены в этих диапазонах из-за сложности и узкой поддержки. Важно понимать, что аналог дает большую задержку стойкость, но худшее качество картинки.

Мощность VTX

На более низких частотах эффективность передачи выше, поэтому нет необходимости использовать максимальные значения мощности. Для 1.2–1.3 ГГц часто достаточно 500–800 мВт для стабильного дальнего ссылка, тогда как на 5.8 ГГц для тех же условий потребовалось бы значительно больше. Для 2.4 и 3.3 ГГц во многих сценариях достаточно 200 – 600 мВт, что снижает нагрузку на питание и нагрев.

Охлаждение

Передатчики на нестандартных частотах обычно больше по размеру и имеют более высокую тепловую мощность. Это связано как с конструкцией, так и с уровнем выходной мощности. Без надлежащего охлаждения (радиатор, обдув) VTX может перегреваться, что приводит к деградации сигнала или автоматическому снижению мощности.

Фильтрация питания

Качество питания оказывает непосредственное влияние на качество видео. Без фильтрации в сигнал попадают шумы ESC, моторов и импульсных преобразователей. LC-фильтр сглаживает эти пульсации и предотвращает появление полос, мерцания и других артефактов в изображении.

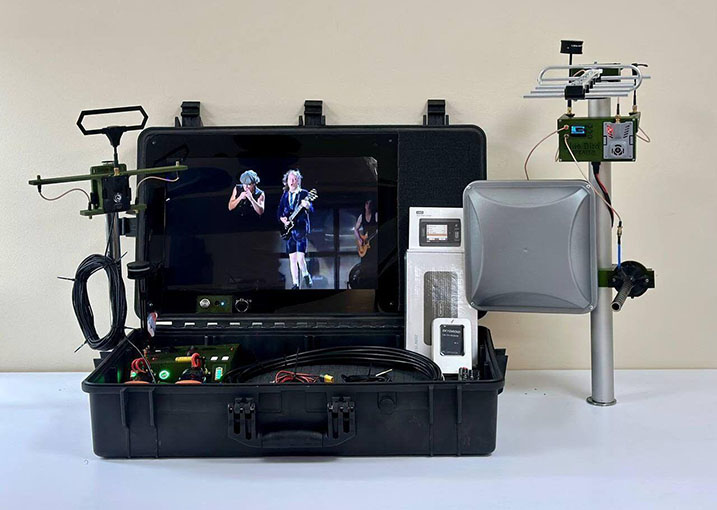

Наземная станция

Для стабильного приема сигнала критически важна правильно собранная наземная станция. Использование приемника Diversity или True Diversity позволяет автоматически переключаться между антеннами с лучшим сигналом. Комбинация направленной антенны (для дальности) и всенаправленной (для ближней зоны) обеспечивает максимально стабильный прием в разных условиях полета.

Если нет желания подбирать компоненты отдельно, следует обратить внимание на готовые Комплекты видеосистем, где все элементы уже подобраны для стабильной и совместной работы.

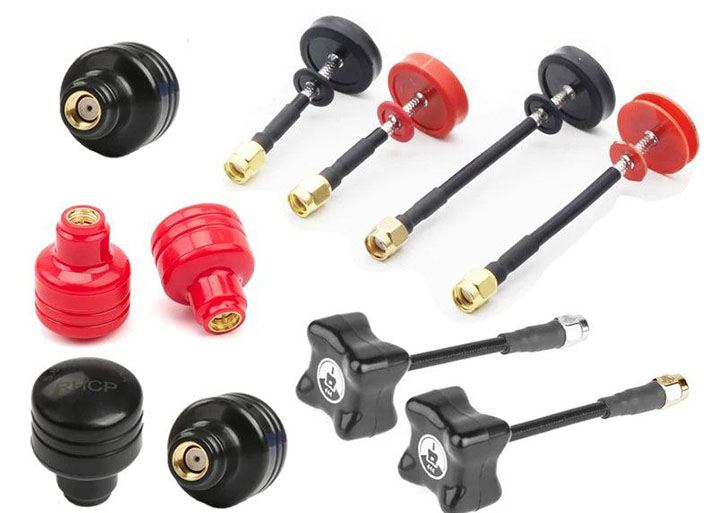

Особенности выбора антенн

Размер антенны для FPV напрямую зависит от длины волны:

• 5.8 ГГц → ~5.2 см
• 2.4 ГГц → ~12.5 см
• 1.3 ГГц → ~23 см

Это определяет конструкцию.

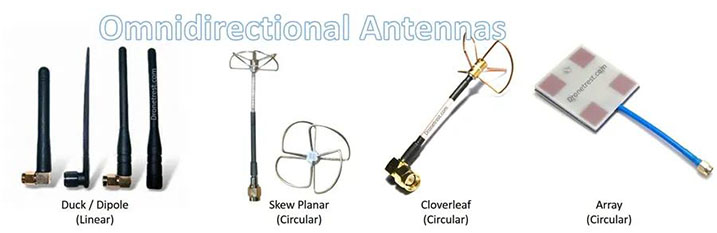

Типы антенн:

• Omni (круговая поляризация). Для ближних и средних дистанций.
• Patch/Panel. Направлены для дальности.
• Helical. Максимальная дальность, узкий луч.

Ключевые параметры:

• Коэффициент усиления (dBi)
• КСВ (SWR) - желательно < 1.5
• Поляризация - RHCP или LHCP (должен совпадать)

Итак, после всего вышеперечисленного стоит подытожить все ключевые моменты.

Переход на нестандартные частоты в FPV — это не просто модный тренд, а технически обоснованное решение, позволяющее избежать проблем с перегруженным эфиром и снизить риск глушения сигнала. Стандартная 5.8 ГГц частота сегодня часто перегружена Wi-Fi, другими FPV-системами и RC-линками, что приводит к падению качества видео, прерываниям и потере связи даже на небольших дистанциях.

Нижние частоты, такие как 1.2–1.3 ГГц, обеспечивают значительно большую дальность и лучшую проницаемость через помехи, но требуют больших антенн, большего внимания к совместимости VTX и VRX, а также охлаждению и фильтрации питания.

Диапазоны 2.4 ГГц и 3.3 ГГц предлагают компромисс между дальностью, качеством картинки и размерами антенн, обеспечивая стабильный сигнал в перегруженном эфире, но имеют ограниченный выбор совместимого оборудования.

Ключевым является правильный подбор частоты, типа сигнала, мощности передатчика и наземной станции, а также грамотный разнос антенн и каналов. В итоге выбор нестандартного диапазона позволяет создать надежную, стабильную FPV-систему, способную работать в сложных условиях, где стандартные решения уже не эффективны.
