Невидимость в воздухе: какие дроны не видит DJI AeroScope
Системы радиомониторинга дронов давно стали стандартом для контроля воздушного пространства. Самая известная из них – DJI AeroScope. Она активно используется для обнаружения гражданских БПЛА, особенно линейки DJI. Однако ее эффективность существенно зависит от типа дрона, протоколов связи и архитектуры системы.
В этой статье – технический разбор принципов работы AeroScope и объяснение, почему кастомные FPV-дроны значительно сложнее выявить.
Как работает DJI AeroScope и что такое Remote ID
DJI AeroScope – это пассивная система радиоразведки (SIGINT), которая не глушит сигнал, а только анализирует эфир.
DJI AeroScope – это фирменная система, разработанная специально для обнаружения и отслеживания дронов производства DJI. Поскольку она работает путем демодуляции радиосигналов, присущих только DJI, ее возможности для других беспилотников крайне ограничены.
Какие дроны НЕ видит DJI AeroScope
Дроны других производителей: Система не распознает продукцию конкурентов, таких как Autel, Skydio, Parrot или FIMI.
Самодельные (DIY) и кастомные дроны: БПЛА, собранные вручную или на базе открытых полетных контроллеров (например, ArduPilot или PX4), не транслируют проприетарные телеметрические пакеты DJI, которые ищет AeroScope.
FPV-дроны: Большинство гоночных и ударных FPV-дронов (особенно на аналоговой связи или протоколах типа ExpressLRS/Crossfire) невидимы для этой системы.
Новые модели DJI с шифрованием: Более новые модели, такие как Mavic 3 Pro или Enterprise, используют зашифрованную телеметрию. Старые версии AeroScope без специального аппаратного обновления (USB-ключ для дешифрования) их не видят.
Универсальный Remote ID (не от DJI): Хотя современные дроны обязаны транслировать сигнал Remote ID, AeroScope настроен на частные протоколы DJI и обычно игнорирует общие стандарты других брендов.
Основные принципы:
- перехват телеметрии DJI (OcuSync, Lightbridge);
- декодирование служебных пакетов;
- определение координат:
- дрона (GPS);
- пульта;
- точки взлета;
- идентификация:
- серийный номер;
- ID оператора (в новых моделях через Remote ID).
Remote ID
Remote ID – это инновационная технология бесконтактного распознавания дронов и их пилотов. Система работает в качестве радиомаяка, передавая телеметрию и идентификационные данные на гаджеты в радиусе действия сигнала. Это позволяет контролирующим органам и окружающим мониторить полет в реальном времени без прямого вмешательства в работу аппарата, что делает воздушное пространство более безопасным и понятным всем.

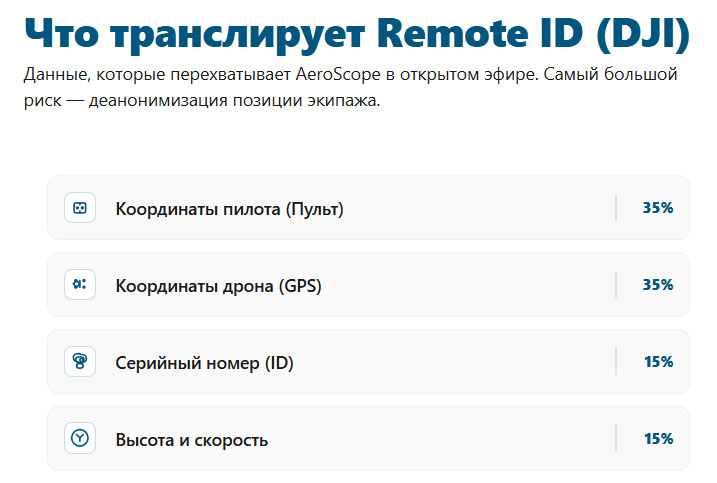

Remote ID – это стандарт трансляции идентификационных данных дрона в эфир:
- координаты;
- скорость;
- высота;
- уникальный ID.
В DJI он интегрирован на уровне прошивки и передается автоматически. Отключение штатными методами невозможно.
Почему DJI-дроны легко пеленгируются
Дрон DJI легко пеленгируется прежде всего из-за того, что они по умолчанию транслируют идентификационные данные в незашифрованном виде. Это позволяет специализированным системам и даже любительскому оборудованию перехватывать информацию о полете в режиме реального времени.
На примере моделей из каталога:
- Закрытый, но известный протокол
- DJI использует собственные протоколы, которые уже полностью проанализированы.
- Постоянная телеметрия
- Передача идет даже в режиме ожидания.
- Синхронизация с GPS
- Координаты передаются в открытом виде.
- Привязка к оператору
- Пульт также излучает идентификационные пакеты.
DJI Mavic 3 или подобные платформы легко обнаруживаются, точно пеленгуются и дают позицию оператора с высокой точностью.

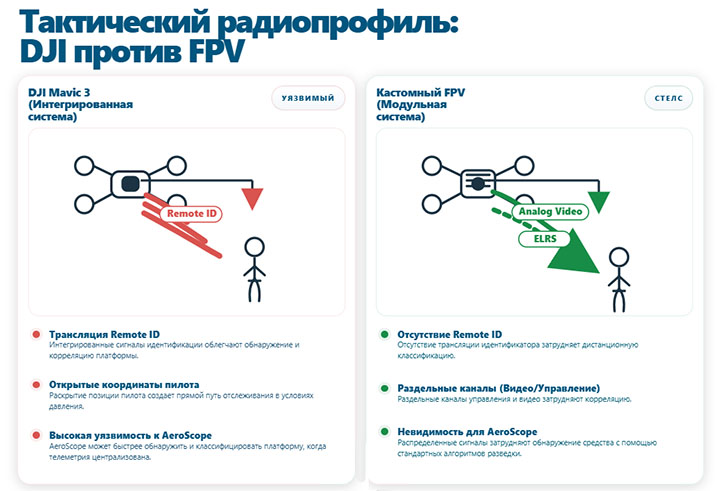

Почему FPV-дроны “невидимые” для AeroScope
FPV-дроны остаются «невидимыми» для систем типа AeroScope, потому что они построены на совсем других принципах связи и электроники, чем заводские решения от DJI.
Вот основные причины этой «скрытности»:
- Отсутствие протокола Remote ID: В самосборных (custom) FPV-дроны не имеют встроенного модуля идентификации. Они не транслируют свой серийный номер, координаты пилота или телеметрию в открытый эфир, как это делают гражданские дроны по требованию регуляторов.
- Аналоговый или закрытый цифровой видеосигнал: Большинство FPV-дронов используют аналоговое видео, которое является просто картинкой без вшитых метаданных GPS. Даже цифровые системы (например Walksnail или HDZero) не передают идентификационные пакеты данных, которые могли бы распознать AeroScope.
- Открытые протоколы управления (ELRS/Crossfire): Системы управления, такие как ExpressLRS (ELRS), используют методы скачкообразной перестройки частоты (FHSS) и сосредоточены на данных. AeroScope «обучен» распознавать конкретный протокол DJI (OcuSync), а не тысячи вариаций прошивок для FPV.
- Отсутствие GPS-модуля (часто): Многие гоночные или ударные FPV-дроны вообще не имеют GPS-модуля. Если дрон сам не знает, где он, он не может физически передать свои координаты в эфир.
- Конструкция «с нуля»: Поскольку FPV-дрон собирается с отдельных компонентов (полетный контроллер, видеопередатчик, приемник), в нем нет единого закрытого софта, который бы принудительно «шпионил» за собственным оператором.
Хотя AeroScope их не видит, важно помнить: FPV-дрон все равно излучает радиосигнал. Его можно запеленговать анализатором спектра или другими радиоэлектронными средствами (РЭР), но они покажут только наличие сигнала, а не точную точку на карте с серийным номером.
Ключевая причина - другая архитектура связи
FPV-дрон – это не единственная система, а набор отдельных компонентов:
- видео (VTX);
- управление (RX/TX);
- полетный контроллер (без передачи GPS наружу).
Протоколы управления
Технические особенности:
- Отсутствие открытой телеметрии GPS. Координаты не передаются в эфир в открытом виде.
- Низкая мощность и узкий спектр. Сложнее детектировать.
- Frequency hopping (FHSS). Постоянное изменение частоты.
- Отсутствие стандартизированного ID. Нет Remote ID.
- Разделение каналов. Видео и управление работают независимо.
AeroScope не может декодировать сигнал, идентифицировать дрон и определить координаты пилота.
Полностью “невидимы” FPV-дроны
FPV-дроны не являются полностью «невидимыми». Они действительно не определяются системами типа DJI AeroScope, однако это не означает полное отсутствие риска обнаружения. Как уже сказано выше, радиосигнал все равно присутствует в эфире, поэтому при наличии специализированного оборудования его можно зафиксировать.
В частности, дроны такого типа могут быть обнаружены с помощью широкополосных сканеров, военных систем радиоэлектронной разведки (РЭР), а также направляющих антенн, позволяющих определить источник сигнала.
Итак, корректнее говорить не об абсолютной невидимости, а об отсутствии детекции стандартными гражданскими средствами DJI, такими как AeroScope.
Риски использования DJI Mavic 3 на ЛБЗ: почему «цифровой след» может стать роковым
Несмотря на свою популярность и замечательную оптику, DJI Mavic 3 остается гражданским гаджетом, создающим специфические вызовы в условиях реальных боевых действий. Основная опасность кроется не в технических характеристиках камеры, а в том, как дрон взаимодействует с радиоэфиром.
- Деанонимизация через систему AeroScope
Самый критический риск - прозрачность для систем мониторинга. Благодаря протоколу AeroScope, Mavic 3 в реальном времени транслирует не только свои координаты, но и точное местонахождение пульта управления. Для противника, имеющего соответствующее оборудование, позиция пилота становится видимой еще в момент взлета, что превращает оператора в приоритетную цель для артиллерии.
- Уязвимость к РЭБ и «спуфингу»
Поскольку Mavic работает на стандартных гражданских частотах (2.4 ГГц и 5.8 ГГц), он является относительно легкой мишенью для средств радиоэлектронной борьбы:
- Глушение сигнала: Потеря связи с оператором и видеопотоком.
- Подмена GPS (спуфинг): РЭБ может «убедить» дрон находится в другой точке или в зоне запрещенной для полетов (NFZ), что приводит к неконтролируемой посадке или потере аппарата.
- «Цифровой паспорт» Remote ID
Встроенная система дистанционной идентификации работает как постоянный радиомаяк. Без специальной модификации прошивки дрон непрерывно передает свой уникальный серийный номер, высоту и траекторию. Это позволяет враждебной разведке не только видеть текущий полет, но и анализировать логистику подразделения, отслеживая регулярные маршруты и точки базирования.
- программные ограничения
Использование стандартного ПО (DJI Fly) на устройствах с доступом в интернет создает угрозу утечки телеметрии на серверы производителя. Кроме того, автоматические обновления могут заблокировать критически важные для фронта функции или вернуть лимиты высоты и зон полета, что в боевых условиях равноценно выходу техники из строя.
Итак, использование Mavic 3 на ЛБЗ без предварительной «анонимизации» (прошивки, скрывающие ID и координаты оператора) - это игра с высокими ставками, где ценой ошибки становится жизнь экипажа.
Подробнее о подборе военной электроники можете узнать из этой статьи.
Анонимизация DJI: Как скрыть «цифровой след» дрона
Теоретически, анонимизация - это процесс разрыва связи между физическим устройством, координатами оператора и системой мониторинга (AeroScope/Remote ID). На практике это достигается двумя способами: модификацией софта и изменением тактики применения.
1. Программные методы (Прошивки и «лайфгаки»)
- Самым популярным методом является использование кастомных конфигураций, известных в узких кругах как «режим Канада» или «1001».
- FCC Mode: Активация американского стандарта мощности передатчика (вместо ограниченного европейского CE). Это усиливает сигнал, делая его более устойчивым к помехам РЭБ.
- DriX / DroneID Off: Специальные патчи, полностью отключающие трансляцию пакетов Remote ID. Дрон перестает «кричать» в эфир свой серийный номер и телеметрию.
- GPS Spoofing (на борту): Модификация, заставляющая дрон передавать в систему идентификации ложные координаты пульта (например, точку в 5-10 км от реального пилота).
2. Эксплуатационная анонимизация
Это меры, не требующие вмешательства в код, но критически влияющие на безопасность:
- Выносные антенны (Alientech/Avenue): Использование усилителей на длинном кабеле. Пилот находится в подвале или блиндаже, а антенна – в 20-50 метрах. Даже если AeroScope запеленгует сигнал, удар придется по антенне, а не по экипажу.
- Offline-режим: Использование планшетов без SIM-карт и с выключенным Wi-Fi. Карты загружаются заранее, чтобы избежать передачи логов на серверы изготовителя.
- Сброс логов: Регулярная очистка внутренней памяти дрона и приложения DJI Fly, чтобы в случае попадания устройства в руки врага невозможно было отследить историю полетов.
3. Риски и «подводные камни»
Анонимизация не является панацеей и несет собственные угрозы:
- Потеря гарантии и стабильности: Любая нештатная прошивка может привести к «кирпич» (brick) дорогостоящего устройства или его внезапного падения во время выполнения миссии.
- Радиопеленгация (РЭР): Даже если вы выключили Remote ID, дрон все равно излучает радиоволны для передачи видеосигнала. Современные средства РЭР видят сам факт излучения и направление на него, даже без расшифровки данных.
- Человеческий фактор: Забытый включенным Bluetooth на телефоне или автоматическое подключение к сети после завершения полета могут мгновенно нивелировать все усилия по анонимизации.
Анонимизация – это не «волшебная кнопка» невидимости, а комплекс мер, что только снижает вероятность быстрого обнаружения.
Комбинация прошитого дрона, выносных антенн и быстрой смены позиции – единственный путь к выживанию оператора на ЛБЗ.
Разница между дронами DJI и кастомными FPV-решениями принципиальна и заложена на уровне архитектуры. Платформы DJI построены как цельные интегрированные системы с постоянной передачей телеметрии, что делает их полностью прозрачными для такого себе мониторинга, как AeroScope. FPV-дроны имеют модульную структуру, не используют стандартизированную открытую телеметрию и не передают идентификационные данные в обычном виде, что существенно затрудняет их обнаружение. Именно поэтому в задачах, где критическая скрытность, предпочтение обычно отдается кастомным решениям на базе ELRS или Crossfire.
