Оптоволоконные системы связи для FPV-дронов: преимущества, принцип работы, где применяются

Статью подготовила

Катерина Помазан

Контент-менеджер, управляющая отделом

За годы активной работы с FPV-дронами пилотам пришлось пройти практически все этапы развития каналов связи: от простого аналогового видео с характерными шумами, через цифровые системы с компрессией, до long range-решений на разных частотах с направленными антеннами и сложной наладкой. Каждый из этих подходов имеет свои сильные стороны, но все они остаются в пределах одного принципа — передача сигнала радиоэфиром, со всеми его ограничениями, задержками и уязвимостью к помехам.

Именно поэтому появление оптоволоконных систем связи для FPV-дронов стало переломным моментом. Речь идет не об очередном улучшении дальности или стабильности, а о полном отказе от эфира как среды передачи данных. Управление, телеметрия и видеозапись больше не зависят от частотного планирования, чистоты спектра или мощности передатчика. Вместо этого используется физический канал — оптоволокно, обеспечивающее предполагаемую и контролируемую связь в любых условиях.

С практической точки зрения это означает совсем другой уровень ощущений в полете. Дрон реагирует на команды без характерных для радиоканала микрозадержек, видео не «сыплется» и не теряет качество при сложном рельефе, а сам канал управления становится почти невозможно сорвать внешним воздействием. Именно поэтому оптоволоконные решения сегодня рассматриваются не как альтернатива классическому FPV, а как отдельный инструмент для задач, где надежность и контроль важнее универсальности.

Фактически, речь идет об изменении парадигмы: FPV-дрон перестает быть полностью беспроводной платформой и превращается в высокоточное управляемое устройство с гарантированным каналом связи. Понимание этого подхода является ключевым для оценки реальных возможностей и ограничений оптоволоконных систем в современном FPV.

Что такое оптоволоконная связь в FPV-дронах

Оптоволоконная связь — это передача данных в виде световых импульсов через тонкое оптоволокно, которое физически соединяет дрон с наземной станцией. В отличие от радиоканала, сигнал не излучается в эфир, а распространяется внутри волокна.

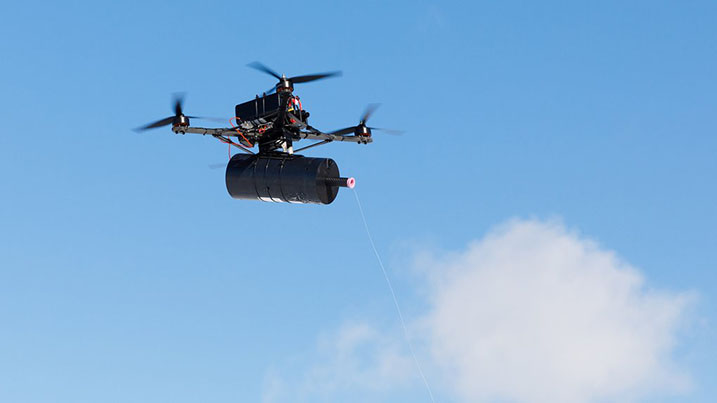

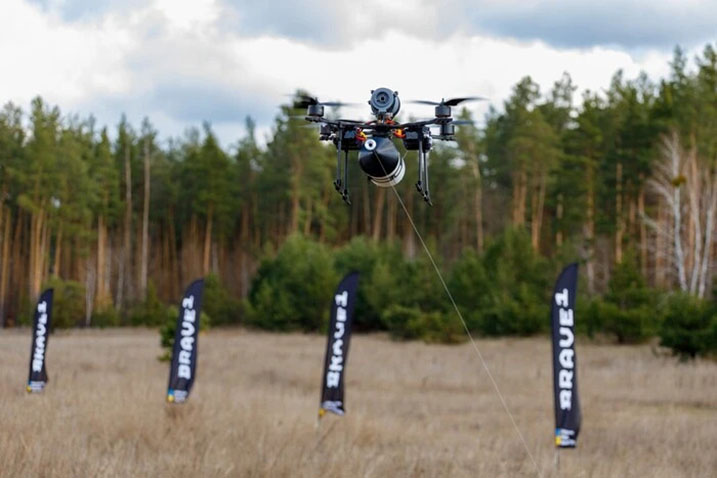

Фактически, дрон летит, разматывая за собой сверхтонкую катушку с волокном. Через нее передается:

• управление;
• телеметрия;
• видеопоток без компрессии или минимальная задержка.

Именно поэтому оптоволоконные системы управления для дронов считаются наиболее защищенными и стабильными из всех существующих.

Принцип работы оптоволоконной системы

С технической точки зрения система состоит из нескольких ключевых элементов.

Оптический передатчик на борту дрона

Оптический передатчик является ключевым узлом бортовой части системы. Его задача — превратить электрические сигналы управления, телеметрии и видео в оптический сигнал. Для этого используется лазерный диод или светодиод с высокой скоростью модуляции, обычно рассчитанный на одномодовое оптоволокно.

Передатчик напрямую подключается к видеотракту и контроллеру полета. На практике он работает с цифровыми потоками, позволяющими передавать видео без классической FPV-компрессии или с минимальным кодированием. Важный момент — стабильность питания. Даже кратковременные просадки напряжения могут привести к потере оптического сигнала, поэтому передатчики часто питаются через отдельные стабилизаторы.

С точки зрения пилота, качественный оптический передатчик обеспечивает полное отсутствие задержек и артефактов, характерных для радиоканала.

Оптический приемник на наземной станции

Оптический приемник выполняет обратную функцию — он превращает приходящие по волокну световые импульсы обратно в электрический сигнал. В наземной станции этот модуль обычно соединен с блоком декодирования видео и интерфейсом управления.

Критически важными характеристиками приемника являются чувствительность и стабильность работы при микрозагибах волокна. Качественный приемник способен удерживать синхронизацию даже при неравномерном натяжении или вибрациях катушки. Именно он определяет реальную надежность всей оптоволоконной системы связи.

На практике задержка в этом узле настолько мала, что не ощущается при управлении, даже в режимах высокой точности.

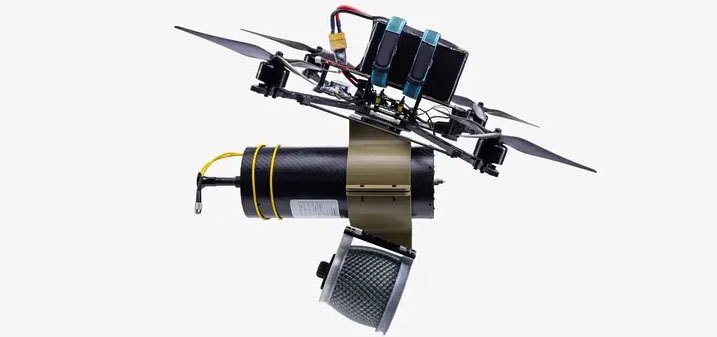

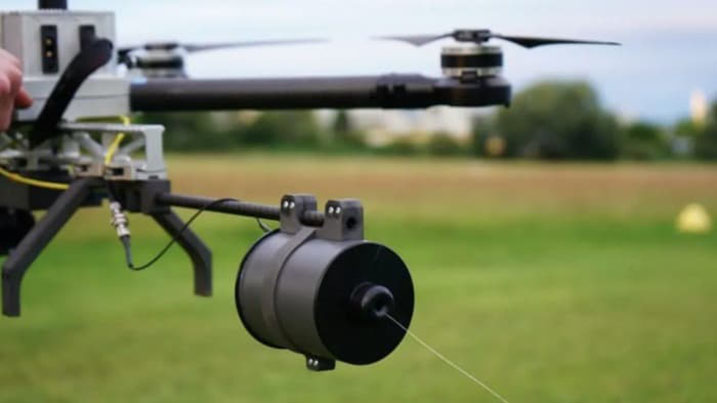

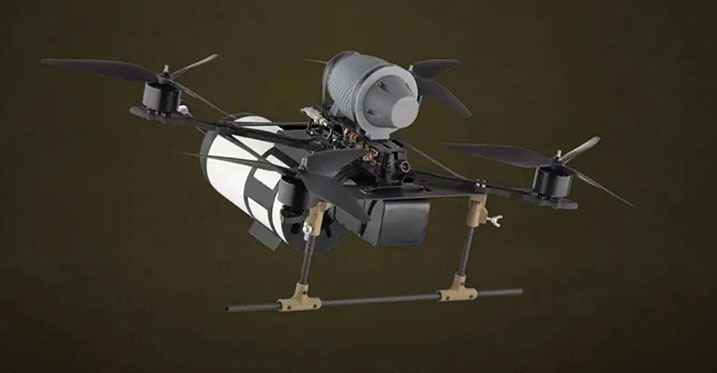

Катушка с волокном (spool)

Катушка — это не просто механический носитель, а полноценный элемент системы. Она обеспечивает равномерное и контролируемое разматывание оптоволокна во время полета. Катушка может устанавливаться непосредственно на дроне или оставаться на стартовой платформе — выбор зависит от задачи и дальности.

Основные требования к катушки:

• минимальное сопротивление размоточке;
• отсутствие заеданий;
• стабильная геометрия укладки волокна.

Даже незначительный дефект укладки может привести к резкому натяжению и обрыву оптоволокна. По опыту, большинство аварий оптоволоконных FPV-дронов связаны именно с механическими проблемами катушки, а не с электроникой.

Контроллер интеграции с FC

Контроллер интеграции выполняет роль «моста» между оптоволоконным каналом и контроллером полета (FC) Он обрабатывает сигналы управления, синхронизирует телеметрию, обеспечивает правильный порядок обмена данными и контролирует состояние линии связи.
Этот модуль также отвечает за реакцию системы в случае обрыва волокна или потери сигнала. Именно здесь реализуются сценарии failsafe — остановка двигателей, выполнение заранее заданного действия или полное прекращение управления.
Для пилота важно, чтобы контроллер корректно интегрировался с FC без задержек и конфликтов протоколов. Правильная настройка этого элемента оказывает непосредственное влияние на предсказуемость поведения дрона в реальных условиях.
Световой сигнал формируется лазерным диодом и модулируется цифровыми данными. Благодаря этому задержка сигнала почти равна физическому минимуму — в реальных системах это микросекунды, а не миллисекунды, как у радио.

Из практики пилоты отмечают: управление чувствуется «проводным», без фризов или packet loss.

Основные преимущества оптоволоконной связи

Пользователи проводных систем связи выделяют несколько критически важных преимуществ:

1. Полная невосприимчивость к РЭБ. Радиоэлектронная борьба не влияет на сигнал в волокне. Нет частоты — нет подавления.
2. Абсолютная стабильность канала. Ни рельеф, ни здания, ни препятствия не ухудшают качество связи.
3. Минимальная задержка. Это особенно важно для точной наводки и маневрирования на высокой скорости.
4. Отсутствие демаскирующих признаков. Дрон не излучает сигнал в эфир, что делает невозможным радиопеленгацию.

Именно поэтому оптоволоконные системы связи для FPV-дронов быстро заняли свою нишу там, где классические решения бессильны.

Недостатки, о которых необходимо знать

Оптоволокно — не «волшебная кнопка». Есть и ограничения:

• Физическая привязка к катушке.
• Риск обрыва волокна при контакте с острыми кромками.
• Ограниченная дальность напрямую зависит от длины волокна.
• Высшая стоимость по сравнению с радиосистемами.

Большинство проблем возникает не из-за самой технологии, а из-за неправильной подготовки траектории полета.

Когда речь идет об оптоволоконных FPV-дронах, фраза о неправильной подготовке траектории имеет вполне конкретное практическое содержание. Сама технология оптоволоконной связи достаточно надежна, но она налагает жесткие требования на логику полета, которых нет в классическом радио.

Самая распространенная ошибка — планировка маршрута так, будто дрон работает по радиоканалу. Резкие развороты, полет за угол, пролет между тесными конструкциями или резкое изменение высоты создают неконтролируемый угол выхода волокна из катушки. В результате волокно может зацепиться за край здания, арматуру, ветки или элементы конструкций, что почти гарантированно приводит к обрыву.

Вторая критическая проблема — игнорирование радиуса изгиба. Оптоволокно обладает допустимым минимальным радиусом, при котором оно сохраняет механическую и оптическую целостность. Если траектория подразумевает резкое торможение, пикирование или мгновенное ускорение, натяжение возрастает, волокно перегибается и теряет прочность. Это не отказ электроники, а следствие физической перегрузки линии.

Также часто недооценивают накопление ошибок по дистанции. Даже если каждый отдельный маневр кажется безопасным, сложная ломаная траектория с большим количеством поворотов создает точки потенциального контакта волокна с окружающими. В таких случаях обрыв происходит не сразу, а после нескольких десятков секунд полета, когда накапливается.

Правильная подготовка траектории для оптоволоконного дрона означает другое мышление: минимум резких маневров, плавные дуги вместо углов, контроль высоты и постоянное представление, где именно в этот момент проходит волокно. Опытный пилот фактически «видит» не только дрон, но и воображаемую линию за ним.

Поэтому большинство аварийных ситуаций возникает не из-за слабости оптоволоконных систем, а из-за попытки летать так, будто волокна не существует. Когда траектория спланирована с учетом физики линии, система работает стабильно и предсказуемо даже в сложных условиях.

Какое оптоволокно используют для дронов

Вопрос, который оптоволокно используют для дронов — одно из самых частых.

На практике применяют:

• одномодовое оптоволокно;
• с минимальным диаметром (часто 0,2–0,4 мм с оболочкой);
• с повышенной гибкостью;
• с защитным полимерным покрытием.

Ключевые параметры:

• малый вес (грамм на сотни метров);
• устойчивость к изгибу;
• стабильная оптическая характеристика при механической нагрузке.

Дешевое телеком-волокно для FPV не подходит — оно не рассчитано на динамическую размоточку.

Где реально применяются оптоволоконные FPV-дроны

На сегодняшний день оптоволоконные системы управления для дронов используют там, где радио не работает или опасно:

• полёты в условиях активной РЭБ;
• работа в плотной городской застройке;
• мероприятия внутрь сооружений, ангаров, тоннелей;
• точечные миссии с гарантированным каналом управления.

Для хобби или фристайла такая система избыточна. Но для специализированных задач у нее часто нет альтернативы.

Практические советы от пилота

• Всегда планируйте маршрут — избегать острых углов и перекрестков.
• Контролируйте натяжение волокна — резкие ускорения увеличивают риск обрыва.
• Проверяйте катушку перед стартом — любое заедание критическое.
• Тренируйтесь на коротких дистанциях перед реальными миссиями.
• Имейте резервный сценарий — в случае обрыва дрон становится неуправляемым.

Оптоволоконные системы связи для FPV-дронов — это не замена классическому FPV, а отдельный инструмент для специфических условий. Они дают максимальную стабильность, защищенность и контроль, но требуют дисциплины, подготовки и понимания физики процесса.
Когда обычный радиоканал перестает работать, именно оптоволокно позволяет выполнить задачу до конца — четко, предсказуемо и без сюрпризов.
