Переходники для FPV: как выбрать провода, переходники и разъемы для дронов
Современная индустрия беспилотных летательных аппаратов, особенно в сегменте FPV (First Person View), переживает настоящий технологический бум. Для опытного пилота или инженера-сборника не секрет, что успех миссии — то ли победа в гонке, то ли выполнение сложной тактической задачи — зависит не только от мощности процессора полетного контроллера или оборотов двигателя. Фундаментом надежности любого БПЛА есть качественная коммутация. Именно поэтому правильный выбор таких элементов, как переходники для FPV, силовые провода для FPV и контактные разъемы для FPV, становится критически важным этапом проектирования и обслуживания дрона.
Многие начинающие допускают ошибку, уделяя основное внимание только «громким» характеристикам комплектующих, забывая, что электрическая цепь настолько прочна, насколько прочно его самое слабое звено. Некачественная пайка, слишком тонкая проволока или разъем с высоким сопротивлением могут привести к катастрофическим последствиям: от внезапной потери видеосигнала в очках до полного обесточивания аппарата в воздухе или даже возгорания аккумуляторной батареи. В этом развернутом гиде мы подробно разберемся, как не утонуть в море технических стандартов, научимся различать типы маркировок и поймем, на чем категорически нельзя экономить при выборе компонентов для вашего дрона.
Роль качественной коммутации в современных БПЛА
Каждая пайка и каждое разъемное соединение — это потенциальная точка отказа. В условиях высоких вибраций и экстремальных нагрузок, характерных для гоночных и камикадзе-дронов, требования к механической прочности и электропроводности возрастают в разы.
Почему важно правильно выбрать переходники для FPV?
Часто пилоты пытаются сэкономить время, используя готовые решения. Однако переходники FPV должны быть рассчитаны на соответствующую силу тока. Неправильный выбор может привести к:
- Падение напряжения на пиковых нагрузках.
- Перегрева изоляции и риска воспламенения.
- Возникновение помех на видеосигнале.
- Повреждение дорогостоящих аккумуляторов.
Использование переходников позволяет быстро изменять конфигурацию дрона, например, при переходе с одного типа аккумуляторов на другой, не прибегая к перепаиванию основной платы распределения питания.
Силовые и сигнальные провода для FPV: технические нюансы
Выбор проводников — это баланс между весом и пропускной способностью. Для FPV-индустрии стандартом являются силиконовые провода с многожильным медным основанием, покрытым оловом.
Выбор сечения по стандарту AWG
Чем меньше число AWG, тем толще проволока. Это критически важно для силовых линий:
- 12AWG – 14AWG: Для основных линий питания от аккумулятора (XT60/XT90).
- 18AWG –; 22AWG: Оптимально для подключения моторов к регуляторам скорости (ESC).
- 26AWG –; 30AWG: Предназначены для передачи сигналов (UART, SmartAudio, SBUS, питание камеры).
Критерии качества проводов
Покупая провода для FPV, критически важно оценивать их не только по толщине, но и по конструктивным особенностям. Высококачественный проводник для дронов должен соответствовать следующим параметрам:
- Материал и термостойкость изоляции: Используйте высокотемпературный мягкий силикон. В отличие от ПВХ (PVC), силиконовая оболочка выдерживает нагрев до 200°C и выше, что спасает проволоку от оплавления при случайном касании паяльником. Также она сохраняет абсолютную гибкость при экстремально низких температурах (до -60°C).
- Конструкция жилы и гибкость: Качественные провода для FPV состоят из сотен (иногда тысяч) сверхтонких медных волосков. Чем больше жил внутри одного сечения, тем выше проволока к усталости металла. Это жизненно важно в условиях постоянных высокочастотных вибраций рамы, которые со временем могут привести к перелому монолитной или жесткой проволоки.
- Луживание медного основания: Жили должны иметь характерный серебристый цвет. Это свидетельствует о покрытии оловом, защищающим медь от окисления (коррозии) под воздействием влаги и флюса. Луженые провода гораздо легче паяются, обеспечивая надежный электрический контакт с низким сопротивлением.
- Диэлектрическая прочность: Качественная изоляция должна быть достаточно плотной, чтобы не пробиваться при механическом трении о карбоновые края рамы, являющиеся электропроводящими. Однако она должна легко сниматься стрипером, не повреждая внутренние жилы.
- Чистота проводника: Использование бескислородной меди (OFC) минимизирует внутреннее сопротивление. Это позволяет передавать большие токи без чрезмерного падения напряжения, что особенно важно для стабильной работы ESC и предотвращения просадки оборотов моторов.
Разъемы для FPV: виды и их назначение
Разъемы обеспечивают мобильность и ремонтопригодность системы. Они делятся на силовые, сигнальные и высокочастотные (антенные).
Популярные силовые разъемы
Силовые разъемы для FPV должны обеспечивать минимальное сопротивление. Вот основные типы:

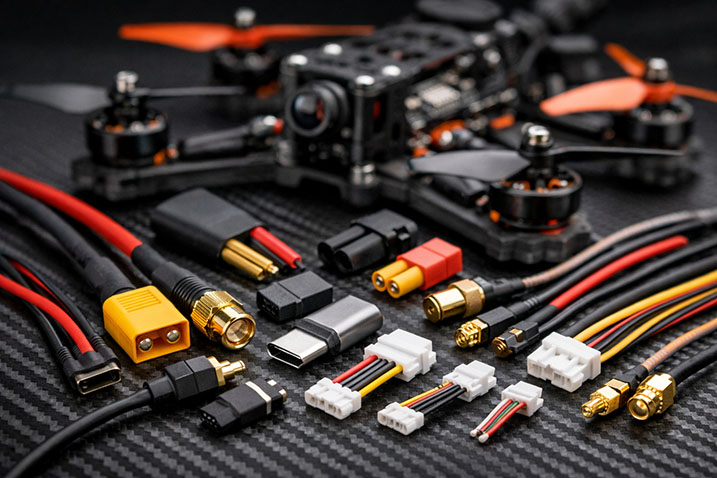

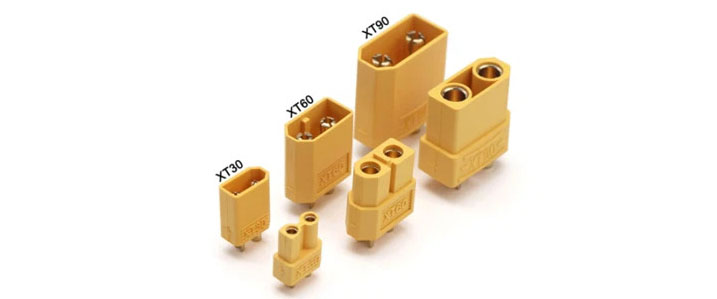

- XT30: Компактный вариант для 2S-4S дронов (до 30А).
- XT60: Золотой стандарт для 5-дюймовых фристайл и гоночных квадрокоптеров (до 60А).
- XT90: Для тяжелых синелифтов и дальнолетов (до 90А).
Сигнальные и межплатные соединения
Для внутренней коммутации часто используют разъемы серии JST:
- JST-SH (1.0mm): Стандарт для современных полетных контроллеров и видеопередатчиков.
- JST-GH (1.25mm): Более надежны за счет механической защелки, часто встречаются в системах Pixhawk.
- JST-XH (2.5mm): Классические балансировочные разъемы для LiPo аккумуляторов.
Высокочастотные переходники для FPV: борьба за качество видео
Когда речь идет об антенном хозяйстве, каждый переходник добавляет затухание сигнала (приблизительно 0.1 – 0.5 dB). Поэтому выбор ВЧ-компонентов должен быть максимально придирчивым.
Типы разъемов для антенн:
- SMA/RP-SMA: Классические резьбовые разъемы. SMA имеет штырек в центре гайки, RP-SMA — напротив. Важно не перепутать их, в противном случае связи не будет.
- U.FL (IPEX): Крошечные разъемы, монтируемые непосредственно на платы VTX. Имеют ограниченный ресурс циклов подключения.
- MMCX: Современная альтернатива, которая надежнее IPEX и легче SMA.
Как выбрать переходник для антенны?

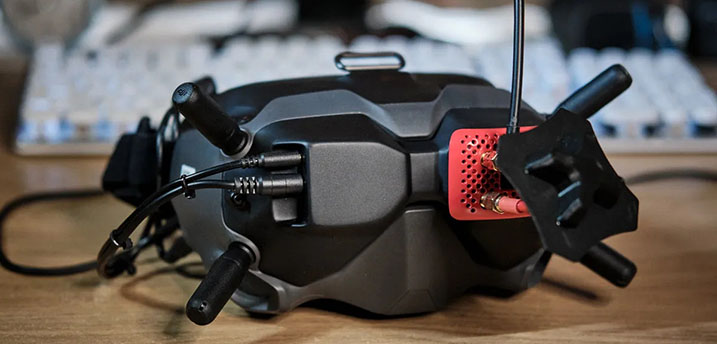

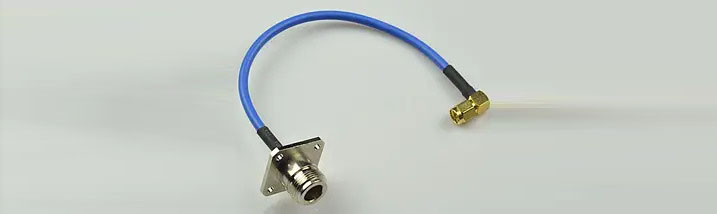

Если ваша антенна имеет разъем SMA, а видеопередатчик использует компактный порт MMCX или U.FL, вам обязательно понадобятся специальные переходники для FPV, которые в профессиональной среде называют «пигтейлами» (Pigtails). Выбор этого элемента оказывает непосредственное влияние на дальность и стабильность вашей видеолинии.
При выборе пигтейла обращайте внимание на следующие критические аспекты:
- Длина кабеля: Это ключевой параметр. Слишком длинная коаксиальная проволока создает ненужные потери мощности сигнала и прибавляет лишний вес. Напротив, слишком короткий переходник создаст натяжение, которое при первом же падении вырвет разъем прямо из платы видеопередатчика. Оптимальная длина должна позволять сделать небольшую петлю для амортизации вибраций.
- Тип коаксиального кабеля: Чаще всего используется кабель RG178 (гибкий, но с более высокими потерями) или RG316 (чуть толще, но с лучшим экранированием). Для частоты 5.8 ГГц лучше выбирать пигтейлы с качественным двойным экраном.
- Механическое крепление: Переходник со стороны SMA-разъема должен иметь надежную гайку и стопорную шайбу для жесткой фиксации на раме дрона. Если вы используете разъем MMCX, убедитесь, что он садится с характерным щелчком — это гарантирует плотный контакт.
- Угол разъема: Существуют прямые переходники и угловые (90 градусов). Угловые пигтейлы часто позволяют более компактно разместить оборудование внутри низкопрофильных рам, избегая опасных перегибов кабеля.
- Качество пайки: Осмотрите место соединения кабеля с разъемом. Оно должно быть защищено термоусадкой с клеевым слоем, что предотвращает перелом центральной жилы во время активного маневрирования.
Советы по монтажу и обслуживанию
Даже лучшие разъемы для FPV могут подвести, если их неправильно установить. Следуйте этим расширенным правилам для обеспечения максимальной эксплуатационной надежности вашего БПЛА:
- Используйте термоусадку с клеевым слоем: Каждое открытое соединение должно быть изолировано. Обычная термоусадка защищает от контакта, но клеевая дополнительно герметизирует место пайки, защищая его от влаги и химического окисления. Это критически важно для полетов во влажной среде или тумане.
- Глубокая чистка и контроль контактов: Регулярно осматривайте разъемы на наличие пыли, остатков травы или следов подгорания (нагара). Подгорание контактов XT60 обычно свидетельствует о плохом контакте или перегрузке системы. Используйте специальные очистители изопропила для удаления остатков флюса и грязи после полевых ремонтов.
- Многоуровневая надежная фиксация: Используйте нейлоновые стяжки и текстильную ленту (velcro), чтобы провода для FPV были плотно прижаты к элементам рамы. Свободные провода под действием вибрации создают механический резонанс, что отрицательно сказывается на работе гироскопов. Кроме того, надежная фиксация гарантирует, что кабели не попадут под острые лопасти пропеллеров во время резких маневров.
- Качественный припой и выбор флюса: Для FPV-техники лучше всего подходит припой с содержанием свинца (например, ПОС-61 или Sn60Pb40), поскольку он имеет более низкую температуру плавления и лучшую пластичность, что важно при вибрациях. Используйте легко смываемый активный, но нейтральный флюс-гель. Качественная пайка должна быть зеркально-блестящей и иметь форму «вулкана», плавно обволакивающую проволоку и контактную площадку.
- Защита от перетирания: В местах, где провода проходят через карбоновые отверстия, обязательно устанавливайте защитные втулки или дополнительный слой изоляционной ленты. Карбон — это абразивный материал, который может «перепилить» изоляцию провода за несколько часов интенсивных полетов.
Правильный подбор аксессуаров — это инвестиция в безопасность вашего полета. Качественные провода для FPV обеспечивают стабильное питание, а надежные разъемы для FPV гарантируют, что дрон не выключится в самый ответственный момент. Не забывайте проверять совместимость при покупке переходников для FPV и всегда держите в запасе несколько метров силиконовой проволоки разных калибров.
Надеемся, что этот гид поможет вам сделать правильный выбор. Удачной сборки и чистого сигнала в полете!
