Полетный контролер: что это и как выбрать
Полетный контроллер — это центральный элемент любого дрона, без которого невозможна стабильная и точная работа всей системы. Он анализирует данные по датчикам, обрабатывает команды от пилота, координирует скорость вращения моторов и обеспечивает равновесие во время полета. Если упростить — это «мозг» квадрокоптера, превращающего сигналы в четкие действия. Именно от качества и настройки зависит, насколько плавно будет летать модель, как она будет реагировать на ветровые потоки, изменения нагрузки или движение стыков.
Что такое полетный контроллер и зачем он нужен
Многие новички в мире FPV задаются вопросом — что такое полетный контроллер и зачем нужен полетный контроллер? Ответ прост: это электронная плата с микропроцессором, гироскопом, акселерометром и другими сенсорами, постоянно анализирующая положение дрона в пространстве и регулирующая работу моторов.
Главная задача контроллера — стабилизация. Он сравнивает желаемое положение модели (заданные пилотом движения стыками) с фактическим, полученным из датчиков, и мгновенно корректирует работу каждого двигателя.
Функции, выполняемые полетным контроллером:
- стабилизирует полет в трех осях (roll, pitch, yaw);
- удерживает высоту и направление;
- обеспечивает реакцию на движения пилота с минимальной задержкой;
- взаимодействует с ESC, приемником, GPS и телеметрией;
- позволяет использовать различные режимы полета (стабилизированный, горизонтальный, акро и т.д.);
- обеспечивает безопасную посадку или возвращение домой при потере сигнала.
Без этого модуля квадрокоптер не способен самостоятельно стабилизироваться, поэтому полетный контроллер для квадрокоптера — базовый компонент любой FPV-системы независимо от размера или назначения.
Основные составляющие и принцип работы

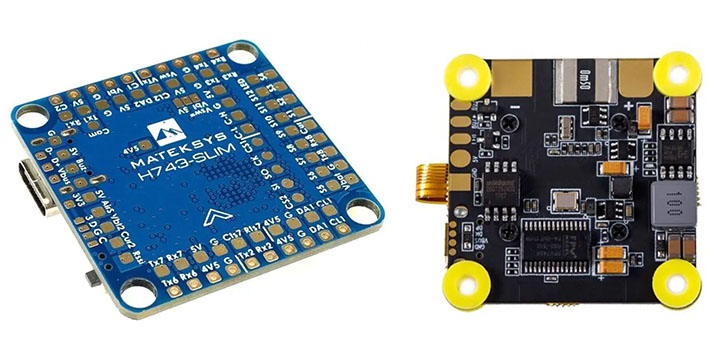

Типовой полетный контроллер — это компактная электронная плата, которая сочетает в себе несколько взаимосвязанных модулей. Каждый из них выполняет конкретную функцию, обеспечивая стабильность и точность полета.
Микропроцессор — главный элемент полетного контроллера, обрабатывающий все входящие сигналы в реальном времени. Он выполняет математические вычисления, анализирует данные с датчиков, определяет необходимые коррекции и формирует команды для ESC.
Современные контроллеры используют процессоры серии STM32 (F4, F7, H7), отличающиеся производительностью:
- F4 — базовый вариант с достаточной скоростью для большинства FPV-дронов;
- F7 — имеет повышенную частоту работы и большее количество UART-портов;
- H7 — самый мощный, с высоким быстродействием, стабильностью и расширенной поддержкой периферии.
От выбора микропроцессора зависит скорость реакции дрона и точность стабилизации во время маневров.
Эти два сенсора обычно интегрированы в один чип. Гироскоп измеряет угловую скорость вращения дрона вокруг осей roll, pitch и yaw, а акселерометр — линейные ускорения.
Вместе они позволяют контролеру точно определять положение квадрокоптера в пространстве. На основе этих данных система стабилизирует полет, компенсирует наклонности, рывки и колебания.
В современных моделях используются сенсоры типа MPU6000, ICM20602, BMI270 — чем меньше шумов и выше частота измерений, тем точнее работает стабилизация.
Барометр измеряет атмосферное давление и определяет высоту полета с высокой точностью. Этот датчик особенно важен в моделях, работающих с GPS или в режиме позиционного удержания.
Барометр требуется для следующих функций:
- поддержание стабильной высоты (Altitude Hold);
- плавный взлет и посадка;
- автоматическое возвращение домой (Return to Home).
Самые популярные сенсоры — BMP280, MS5611. Они чувствительны к ветру и резким изменениям температуры, поэтому закрываются поролоновым фильтром для уменьшения влияния потоков воздуха.
Порты UART — это интерфейсы обмена данными, через которые полетный контроллер подключается к внешним модулям. Они обеспечивают двустороннюю коммуникацию по:
- GPS-модулем (для навигации и телеметрии);
- OSD (вывод данных о батарее, RSSI, координаты на видео);
- Приемником радиосигнала (ELRS, Crossfire, FrSky);
- Bluetooth или Wi-Fi адаптер (для беспроводной настройки);
- Телеметрией (SmartPort, MSP, MAVLink).
Количество UART-портов определяет, сколько внешних устройств можно подключить одновременно. Для современных FPV-дронов рекомендовано минимум 4 порта.
В полетном контроллере предусмотрена постоянная и оперативная память. Она используется для хранения настроек, PID-конфигураций, а также для записи логов полета (Blackbox).
Blackbox позволяет анализировать поведение дрона, колебания PID, задержки, колебания напряжения и другие параметры после полета. Это незаменимый инструмент для тонкой настройки стабилизации и устранения вибраций.
Последний, но не менее важный аспект — поддержка прошивок. Именно программное обеспечение определяет, каким образом контроллер будет работать и какие функции будет поддерживать.
Самые распространенные варианты:
- Betaflight — идеальна для FPV-гонок и фристайла, ориентированная на скорость реакции;
- INAV — универсальная прошивка с GPS-навигацией, стабилизацией высоты и возвращением домой;
- Ardupilot — профессиональное решение для автономных дронов и коптеров, летающих по маршруту;
- Cleanflight — предшественник Betaflight сейчас используется реже.
Выбор прошивки влияет на функциональность системы, удобство настройки и совместимость с периферией.
Эти компоненты образуют единую систему, благодаря которой полетный контроллер для квадрокоптера превращает сигналы от пилота в точные, сбалансированные движения дрона, обеспечивая стабильность и контроль даже в сложных условиях.
Когда пилот двигает стыками аппаратуры, сигнал поступает в полетный контроллер, где обрабатывается микропроцессором. Затем контроллер рассчитывает необходимые изменения скорости каждого двигателя и передает команды на ESC (электронные регуляторы скорости). Благодаря этому дрон остается стабильным даже в турбулентных условиях.
Как проверить полетный контролер?
Правильный выбор полетного контроллера влияет не только на стабильность, но и на функциональные возможности дрона. Основные критерии, которые следует учесть:
- Тип процессора: чем новее и мощнее чип (STM32 F7, H7), тем точнее обработка сигналов и меньше задержки. Для бюджетных моделей подходит F4, а для профессиональных FPV — F7 или H7.
- Количество UART-портов: важно при подключении дополнительных модулей. Если планируется GPS, телеметрия, SmartAudio или Crossfire, лучше выбрать плату с несколькими портами.
- Поддержка протоколов управления: современные системы, такие как ExpressLRS или Crossfire, требуют совместимости с соответствующими UART-интерфейсами.
- Наличие встроенного OSD (On-Screen Display): для вывода данных о напряжении, RSSI или GPS на FPV-видео.
- Фильтрация шумов и качество пайки: высокий уровень фильтрации сигналов снижает риск помех и "джитера" во время полета.
- Форм-фактор: для гоночных дронов подходят контроллеры 20&20 мм, а для больших или киносъемных — 30×30 мм.
Для простых миниквадрокоптеров достаточно полетного контроллера для квадрокоптера с базовыми возможностями. Для профессионального FPV или автономных аппаратов лучше выбрать контроллер с поддержкой GPS, навигационных алгоритмов и телеметрии.
В чем разница между полетными контроллерами F405 и F411
Часто пилоты сталкиваются с выбором между популярными микроконтроллерами — F405 и F411. Итак, в чем разница между полетными контроллерами F405 и F411?
| Характеристика | F405 | F411 |
|---|---|---|
| Тактовая частота | 168 МГц | 100 МГц |
| UART-порты | 5–6 | 2–3 |
| Поддержка OSD | Да | Да |
| Поддержка GPS | Да | Ограничено |
| Производительность | Высокая | Среднее |
| Энергопотребление | Больше | Меньше |
Контроллер F405 обеспечивает более широкие возможности для подключения периферии, более точную стабилизацию и быструю реакцию, поэтому используется в мощных FPV-дронах. Вместо этого F411 — легкий и энергоэффективный вариант, подходящий для микродронов и обучающих моделей.
В чем разница между полетным контроллером и ESC
Многие начинающие путают эти два компонента. В самом деле, в чем разница между полетным контролером и ESC? Полетный контроллер производит вычисление — анализирует движение, углы наклона, корректирует работу моторов. ESC (Electronic Speed Controller) выполняет только команду, изменяя скорость вращения двигателя. Другими словами, контроллер "думает", а ESC — "выполняет". Они работают в связке: контроллер передает цифровой сигнал на регуляторы, а те, в свою очередь, управляют током к моторам. Без ESC квадрокоптер не сможет двигаться, а без контроллера — не будет знать, как это делать.
В чем разница между полетным контроллером и автопилотом

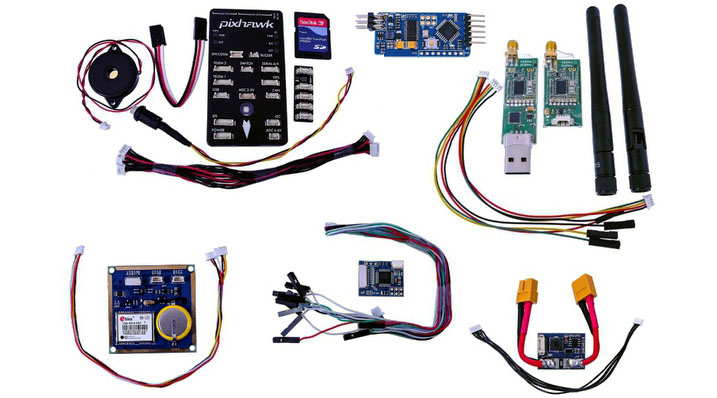

Еще один частый вопрос — в чем разница между полетным контролером и автопилотом. Эти понятия тесно связаны, но имеют разное предназначение. Полетный контроллер отвечает за стабилизацию, ориентацию и выполнение команд в реальном времени. Автопилот — это система, включающая контроллер, GPS, компас, барметр и программное обеспечение для автоматического полета. Автопилот может выполнять сложные сценарии — маршрутные задания, облет точек, возвращение домой. Простой FPV-дрон из Betaflight не имеет таких функций, но после установки прошивки INAV или Ardupilot — может их воплотить. Итак, автопилот — это расширенный вариант полетного контроллера, предназначенный для автономных полетов.
Дополнительные советы по настройке и совместимости
Чтобы полетный контроллер для квадрокоптера работал стабильно, следуйте нескольким практическим советам:
- перед установкой прошивки проверяйте совместимость с платой;
- используйте качественные провода и коннекторы, избегайте «соплей» и пайки без термоусадки;
- настраивайте PID-параметры для каждой модели отдельно;
- обновляйте прошивку только после создания резервной копии настроек;
- не перегружайте контроллер избыточным количеством датчиков.
Современные модели имеют интегрированные BEC, встроенный барометр и даже Bluetooth для беспроводной настройки, что значительно упрощает эксплуатацию.
Полетный контроллер — это сердце дрона, определяющее точность, стабильность и эффективность полета. Грамотный выбор полетного контроллера позволяет оптимизировать систему под конкретные задачи — скоростная гонка, FPV-съемка или автономные полеты по маршруту.
Понимание того, в чем разница между полетными контроллерами F405 и F411, помогает выбрать плату по потребностям, а знание, в чем разница между полетным контроллером и ESC и в чем разница между полетным конфликтом компонентов.
В результате, качественный полетный контроллер для квадрокоптера обеспечит плавный полет, точную реакцию на команды и безопасное управление даже в сложных условиях. Это один из важнейших элементов, на котором не следует экономить, ведь именно он определяет поведение вашей модели в небе.
