Приемники для FPV-дронов: виды, обзор и принцип работы видеоприемника
FPV-полит базируется на стабильной и прогнозируемой видеосвязи между дроном и пилотом. Именно приемники для FPV-дронов отвечают за корректное воспроизведение изображения в реальном времени, минимальную задержку и сохранение детализации во время маневров, помех и изменения дистанции.
Качество видеоприема оказывает непосредственное влияние на безопасность полета, точность управления и комфорт пилота. Неправильно подобранный приемник может приводить к шумам, обрывам сигнала или потере ориентации, особенно на дальних дистанциях или в условиях радиопомех.

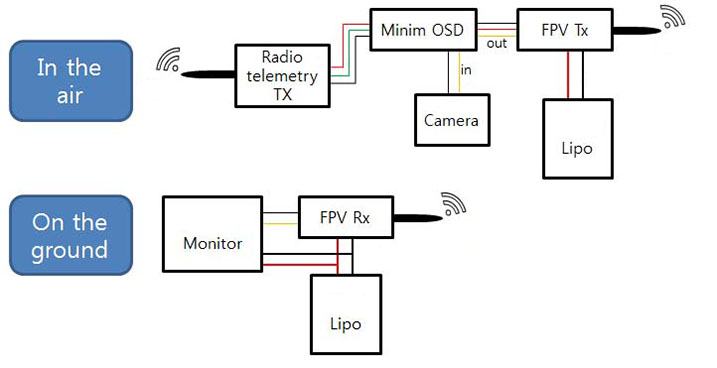

Принцип работы видеоприемника FPV
Видеоприемники для FPV-дронов принимают аналоговый или цифровой сигнал, передающий видеопередатчик на борту. Сигнал поступает через антенну, демодулируется и выводится на устройство отображения. Качество приема зависит от частоты, чувствительности и типа антенны.
Основные этапы работы:
- Прием радиосигнала с антенны. Антенна видеоприемника улавливает радиоволны, которые передает видеопередатчик дрона на заданной частоте. Тип антенны, ее поляризация и размещение оказывают непосредственное влияние на стабильность сигнала и уровень помех.
- Фильтрация и усиление. Полученный сигнал содержит шум и посторонние помехи. На этом этапе электронные фильтры отсеивают нежелательные частоты, а усилители повышают уровень полезного сигнала до достаточных значений для корректной обработки.
- Декодирование видеопотока. Очищенный и усиленный сигнал преобразуется из радиочастотного формата в видеопоток. Аналоговые системы восстанавливают композитное видео и цифровые приемники расшифровывают сжатый поток с минимальной задержкой.
- Передача изображения на экран. Финальный видеосигнал передается на FPV-очки, монитор или наземную станцию. Качество этого этапа определяет четкость картинки, плавность движения и комфорт восприятия во время полета.
Виды видеоприемников для БПЛА
Современные видеоприемники для БПЛА делятся по формату сигнала и способу использования. Каждый тип имеет свои преимущества и ограничения.
Основные разновидности:
- аналоговые приемники 5.8 ГГц;
- цифровые системы (DJI, Walksnail, HDZero);
- модульные приемники для FPV-очков;
- стационарные приемники для наземных станций.
Аналоговые приемники 5.8 ГГц
Это самый распространенный тип в FPV-сфере. Они работают в стандартном диапазоне 5.8 ГГц, совместимы с большинством видеопередатчиков и отличаются минимальной задержкой. Недостатком является появление шумов и постепенное ухудшение изображения с ростом дистанции.

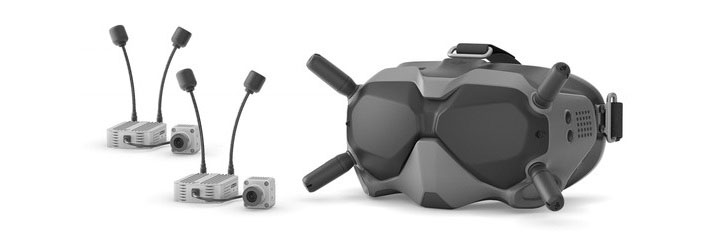

Цифровые системы (DJI, Walksnail, HDZero)
Цифровые видеоприемники обеспечивают высокое разрешение и стабильную картинку без «снега». Они используют кодирование данных и коррекцию ошибок, но имеют более высокую задержку и ограниченную совместимость с посторонним оборудованием.
Модульные приемники для FPV-очков
Такие приемники выполнены в виде сменных модулей, устанавливаемых непосредственно в FPV-очки. Они позволяют обновлять систему, использовать diversity или экспериментировать с разными антеннами без замены всего комплекта.

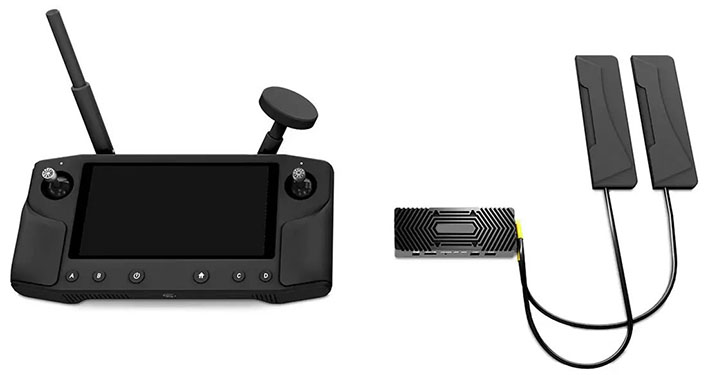

Стационарные приемники для наземных станций
Данные решения предназначены для длительных полетов и наблюдения с фиксированной точки. Они поддерживают мощные антенны, внешние усилители и видеозапись, обеспечивая стабильный прием на больших дистанциях.
Приемники для квадрокоптеров и их особенности
Приемники для дронов рассчитаны на динамические полеты с частыми изменениями положения в пространстве. Из-за резких маневров, оборотов и кренов к ним предъявляются повышенные требования по стабильности сигнала и быстрой реакции на его ухудшение.
В отличие от решений для самолетов, квадрокоптерные приемники обычно работают на коротких и средних дистанциях, но в условиях сложной радиообстановки. Поэтому часто используются diversity-схемы с двумя антеннами для компенсации затенения сигнала рамой или аккумулятором.
Ключевые отличия от приемников для самолетов:
- ориентация на минимальную задержку видео;
- стабильная работа при быстром изменении ориентации;
- более компактные размеры и меньшая масса;
- эффективная работа с всенаправленными антеннами.
Для FPV-самолетов приемники чаще оптимизированы под дальность и ровный полет, где более важна чувствительность, чем мгновенная реакция. Именно поэтому выбор приемника должен всегда учитывать тип летательного аппарата и стиль полета.
Приемники для квадрокоптеров обычно оптимизированы под компактные размеры и минимальное энергопотребление. Для гоночных дронов важна низкая задержка, а для дальних полетов — стабильность сигнала и работа с направленными антеннами.
Основные параметры выбора:
- поддерживаемые диапазоны частот;
- количество антенн (одна или diversity);
- совместимость с очками или монитором;
- уровень задержки видео.
Поддерживаемые диапазоны частот
Самым распространенным является диапазон 5.8 ГГц, но некоторые системы работают на других частотах. Выбор зависит от совместимости с видеопередатчиком, уровня помех и законодательных ограничений в регионе.
Количество антенн (одна или diversity)
Одноантенные приемники более просты и компактны, но менее стабильны. Diversity-системы используют две антенны и автоматически выбирают сигнал лучшего качества, что особенно важно для квадрокоптеров с активной маневренностью.
Совместимость с очками или монитором
Приемник должен корректно работать с конкретной моделью FPV-очков или монитора. Это касается формата видеосигнала, типа разъемов и поддержки цифровых или аналоговых стандартов.
Уровень задержки видео
Задержка напрямую влияет на управляемость дрона. Для гоночных и фристайл полетов критически важны минимальные значения, тогда как для наблюдения или съемки допускается большая задержка без потери контроля.
Приемники для квадрокоптеров рассчитаны на работу в условиях постоянных маневров, быстрой смены ориентации и активных помех. Во время флипов, роллов и резких ускорений положение антенн изменяется, поэтому важна стабильность приема и корректная работа систем diversity.
В отличие от самолетов или крыльев, квадрокоптеры редко летают по прямой траектории. Самолеты обычно имеют стабильный курс и высоту, что упрощает прием сигнала даже с направленными антеннами. Для коптеров критическая работа с круговой поляризацией и быстрое переключение антенн.
Подбор видеоприемника для FPV-моделей
Решая, как выбрать приемник для FPV, следует начать с формата видеосистемы. Если требуется минимальная задержка и универсальность, то оптимальным будет аналоговый приемник 5.8 ГГц. Для съемки и дальних полетов лучше рассмотреть цифровые системы.
Популярные примеры:
- Foxeer WildFire Diversity 5.8GHz 72;
- iFlight 4.9G Goggle Receiver Module Set (для Skyzone);
- Skyzone SteadyView 5.8G 48ch V3.3;
- Caddx Walksnail Avatar VRX.
Практические советы: как выбрать приемник для FPV
- Всегда проверяйте совместимость с VTX. Видеоприемник должен поддерживать тот же диапазон частот и формат сигнала, что и видеопередатчик. Для аналоговых систем это соответствие каналов и стандартов, а для цифровых — работа только в пределах конкретной экосистемы без кроссовместимости.
- Используйте качественные антенны. Даже самый лучший приемник не компенсирует слабую антенну. Качественные антенны с правильной поляризацией обеспечивают более стабильный сигнал, меньше потерь и лучшую работу в условиях помех или при наличии помех между дроном и пилотом.
- Для коптеров выбирайте diversity. Квадрокоптеры активно изменяют ориентацию в пространстве, что влияет на прием сигнала. Diversity-приемник автоматически переключается между двумя антеннами, выбирая лучший сигнал и уменьшая риск провалов видео.
- Не экономьте на приемнике для дальних полетов. Для long-range полетов важна высокая чувствительность, стабильная работа и поддержка мощных антенн. Бюджетные решения часто теряют сигнал на большой дистанции, что повышает риск потери дрона.
Грамотно подобранный видеоприемник обеспечивает стабильный контроль, прогнозируемую картинку и уверенность в полете вне зависимости от условий.

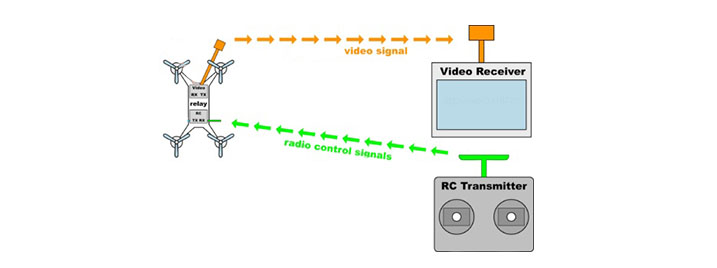

Отличие видеоприемника и радиоприемника
Не стоит путать видеосистему с управлением. Радиоприемник используется для приема команд по аппаратуре управления и не передает видео. Он работает в других диапазонах и имеет совсем другие требования к задержке и стабильности.
Правильный подбор обоих компонентов обеспечивает надежную связь, контроль и качественное FPV-изображение даже в сложных условиях полета.
Подведем итог
Приемник видеосигнала является одним из ключевых элементов FPV-системы, ведь именно он определяет стабильность связи, качество изображения и предсказуемость полета. Независимо от того, используются ли аналоговые или цифровые решения, правильно подобранный приемник уменьшает риск потери сигнала, улучшает ориентацию в пространстве и повышает общую безопасность эксплуатации дрона.
При выборе важно учитывать не только цену или популярность бренда, но и реальные условия использования: тип летательного аппарата, дальность полета, уровень радиопомех и совместимость с другими компонентами FPV-комплекта. Для квадрокоптеров критическая стабильность сигнала во время активных маневров, тогда как для самолетов и крыльев на первый план выходит дальность и работа с направленными антеннами.
Также следует помнить, что видеоприемник — это не изолированный элемент, а часть единой системы. Его эффективность напрямую зависит от качества антенн, правильного выбора частотного диапазона и корректной настройки. Инвестиция в надежный приемник и проверенные компоненты всегда оправдывает себя стабильной видеосвязью, комфортным управлением и уверенностью пилота в любых условиях полета.
