Протоколы передачи в RC: PWM, PPM, SBUS, DSM2, DSMX, PCM – как это работает
В системах радиоуправления (RC) именно способ передачи сигнала между передатчиком (TX) и приемником (RX) определяет, насколько модель будет реагировать на команды пилота. Каждый импульс, посылаемый с пульта, содержит информацию о положении стиков, тумблеров и ручек управления. От того, как этот сигнал кодируется, передается и декодируется, зависит задержка управления, точность движений сервоприводов, устойчивость связи и даже радиус действия.
Ранние RC-системы работали на аналоговых методах — таких как PWM, где каждый канал имел отдельную линию. Впоследствии появились последовательные цифровые протоколы, например PPM, SBUS, DSM2, DSMX, которые позволяют передавать многие каналы одновременно одним проводом и обеспечивают более стабильную работу даже в сложных условиях.
Протоколи передачи в RC — это своеобразный «язык общения» между TX и RX, определяющим качество взаимодействия пилота с моделью. Понимание разницы между ними позволяет правильно подобрать аппаратуру, настроить совместимость компонентов и достичь максимальной точности управления.
PWM — классика аналогового управления
PWM (Pulse Width Modulation) — старейший TX-протокол, используемый в большинстве базовых приемников.

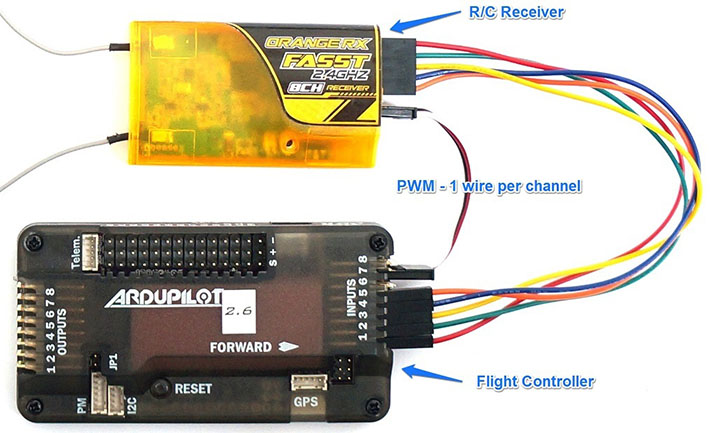

Каждый канал имеет свой отдельный провод. В системе PWM каждый сервопривод или регулятор подключается непосредственно к каналу приемника. Это означает, что для шести каналов требуется столько же отдельных сигнальных линий. Такой подход упрощает схему, но увеличивает количество проводов и соединений, что усложняет монтаж.
Длительность импульса (1-2 мс) определяет положение сервопривода. Передатчик создает серию импульсов, каждый из которых соответствует определенному положению стика или ручки управления. Например, импульс продолжительностью 1 мс означает минимальное отклонение, а 2 мс – mdash; максимальное.
Частота повторения сигнала обычно составляет около 50 Гц, что обеспечивает плавное, но не мгновенное реагирование.
- Преимущества: простота, совместимость с любой аппаратурой. PWM легко реализуется даже в простейших системах без необходимости сложных контроллеров или прошивок. Его поддерживают почти все приемники и сервы независимо от бренда или года выпуска. Это делает его удобным выбором для начинающих и классических моделей.
- Недостатки: много проводов, медленная передача, высокая чувствительность к шумам. Из-за отдельного подключения каждого канала система быстро обрастает кабелями, что затрудняет сборку компактных моделей. Кроме того, задержка передачи данных больше, чем у цифровых протоколов, а аналоговая природа сигнала делает его восприимчивым к электрическим помехам. В результате могут возникнуть случайные рывки или потери управления.
PPM — упрощенная передача нескольких каналов
PPM (Pulse Position Modulation) — универсальный протокол передачи сигнала, объединяющий несколько каналов в один последовательный поток.

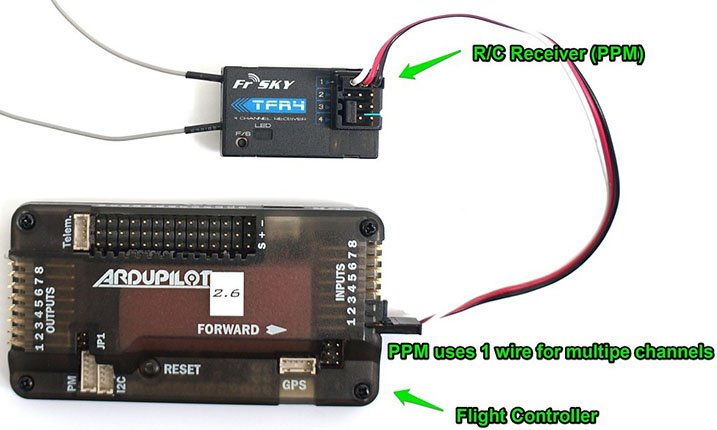

Все сигналы каналов передаются через один кабель. В протоколе PPM все каналы соединяются в один последовательный поток импульсов, подаваемый через единый сигнальный провод. Каждый импульс соответствует определенному каналу, а пауза между группами импульсов обозначает начало нового цикла. Такой принцип значительно упрощает подключение приемника к контроллеру.
Уменьшает количество соединений и вес. Поскольку для передачи данных используется только один провод, уменьшается количество кабелей в модели. Это удобно для легких дронов или компактных аппаратов, где важна экономия места и веса. Меньшее количество проводов также снижает риск ошибок при монтаже.
Имеет задержку (до 30 мс), поэтому не подходит для гоночных дронов. Из-за последовательной передачи сигнала каждый канал обрабатывается поочередно, что создает небольшую задержку между командами. В высокоскоростных системах это ощутимо — особенно при резких маневрах или полетах в режиме FPV. Поэтому PPM применяют там, где скорость реакции не критическая.
Используется в тренировочных или бюджетных моделях. Протокол часто встречается в недорогих передатчиках и приемниках, а также в более старых контроллерах. Он подходит для обучающих самолетов, автомобилей или моделей начального уровня. Простота подключения делает его популярным среди новичков, только осваивающих основы RC-управления.
SBUS — цифровой стандарт от Futaba

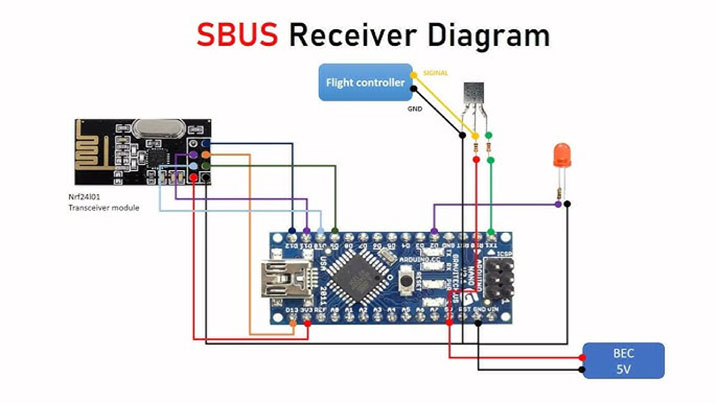

SBUS — последовательный цифровой RX-протокол, передающий до 16 каналов по одному проводу.
Меньшая задержка (около 9 мс)
В цифровом протоколе SBUS данные передаются последовательно в закодированном виде, что значительно ускоряет реакцию системы. Задержка составляет всего около 9 мс, поэтому пилот получает почти мгновенный отклик модели на движения стиков. Это особенно важно для FPV-дронов и спортивных самолетов, где каждая миллисекунда имеет значение.
Поддержка телеметрии
SBUS может не только передавать управляющие сигналы, но и принимать данные от модели назад к пульту. Телеметрия позволяет контролировать напряжение аккумулятора, уровень сигнала, температуру или высоту полета. Благодаря этому пилот получает полную картину состояния системы в реальном времени.
Совместим с большинством современных полетных контролеров
Протокол поддерживается популярными платформами — Betaflight, ArduPilot, iNav, INAV и т.д. Это позволяет легко подключать приемник SBUS без дополнительных модулей. Большинство контроллеров имеют отдельный порт или переключатель для работы именно по этому стандарту.
Недостаток: требует инверсии сигнала или адаптера в некоторых системах. Из-за особенностей электрического уровня SBUS-сигнала некоторые контроллеры не могут его считывать без инверсии. Для этого используют специальный инвертор или адаптер, изменяющий полярность сигнала. Без этого подключение может быть нестабильным или вообще не работать.
DSM2 и DSMX — фирменные протоколы Spektrum
- DSM2 — двухканальная система передачи данных с фиксированными частотами.
- Хорошая стабильность в среде с небольшим уровнем помех.
Не подходит для соревнований из-за риска потери сигнала при помехах.
DSMX — усовершенствованная версия DSM2.
- Использует частотную перепрыгивание (FHSS).
- Высокая надежность в насыщенном эфире.
- Популярен в самолетах и вертолетах среднего уровня.
PCM — предшественник цифровых систем
PCM (Pulse Code Modulation) — ранний цифровой протокол TX. Кодирует аналоговый сигнал в цифровую форму. В протоколе PCM (Pulse Code Modulation) аналоговые импульсы с пульта управления преобразуются в цифровые коды. Это позволяет приемнику точнее распознавать команды, даже если сигнал частично обезображен.
Благодаря кодированию система способна идентифицировать ошибки и игнорировать неправильные пакеты данных. Повышает помехоустойчивость по сравнению с PWM. Оцифровка сигнала обеспечивает более устойчивую работу на больших расстояниях и при наличии электромагнитных помех. PCM способен удерживать управление даже тогда, когда аналоговая система уже потеряла стабильную связь. Кроме того, он может автоматически переходить в безопасный режим (fail-safe), если приемник перестает получать команды.
Сегодня почти не используется, вытесненный современными цифровыми форматами (SBUS, CRSF, ELRS). Современные системы RC перешли на более быстрые и более эффективные протоколы, которые передают больше данных с меньшей задержкой. SBUS, CRSF и ELRS обеспечивают меньшую латентность, более стабильную телеметрию и более широкую совместимость с полетными контроллерами. Поэтому PCM остался преимущественно в старых моделях как этап развития цифрового управления.
TX- и RX-протоколы: как они взаимодействуют
- TX-протоколы (в передатчиках) формируют цифровой пакет данных для передачи по радиоканалу.
- RX-протоколы (в приемниках) декодируют сигнал и передают его к сервоприводам или контроллеру полета.
Универсальные системы, как ELRS или Crossfire, поддерживают различные последовательные протоколы передачи сигнала — SBUS, CRSF, IBus, обеспечивая совместимость с разными приемниками.
Понимание используемых протоколов в приемниках и передатчиках помогает правильно подобрать аппаратуру.
PWM, PPM — для простых моделей.
- SBUS, DSMX — для FPV, дронов и современных самолетов.
- PCM — исторический, но важный для понимания эволюции RC.
Знания об универсальных протоколах передачи сигнала позволяют не только собрать систему с минимальной задержкой, стабильной связью и полной совместимостью компонентов, но и оптимизировать ее под конкретные задачи. Например, для FPV-дронов важна скорость реакции и низкая латентность, поэтому выбирают современные цифровые RX-протоколы — SBUS, CRSF или ELRS. Для масштабных моделей самолетов или техники, где приоритетом является дальность и надежность, подходят системы с расширенной телеметрией.
Понимание особенностей TX-протоколов помогает избежать конфликтов между передатчиком и приемником, а также правильно настроить полетный контроллер. Грамотно подобранный протокол обеспечивает точную передачу команд, уменьшает риск потери сигнала и повышает безопасность полета или движения модели. В результате пользователь получает эффективную быстро работающую RC-систему, стабильную и предсказуемо в любых условиях.
