Стабилизаторы для FPV, гимбаллы: для чего нужны и как выбрать
В FPV-полетах камера выполняет роль полноценного визуального сенсора, через который пилот воспринимает положение дрона в пространстве, оценивает скорость, дистанцию до объектов и безопасность траектории. Качество изображения оказывает непосредственное влияние не только на комфорт управления, но и на точность маневров и общую надежность полета. Во время резких ускорений, активных торможений, роллов, флипов и пикирований камера передает все колебания рамы, что приводит к дрожанию кадра, потере горизонта и снижению информативности видеопотока.
В таких условиях компенсация движений камеры FPV становится не дополнительной опцией, а необходимым элементом системы, особенно в long-range полетах, технических миссиях и аэросъемке. Без эффективной стабилизации пилот быстрее устает, растет риск ошибок в управлении, а запись видео требует сложной постобработки или вообще становится непригодной для использования.
Для уменьшения влияния вибраций и резких изменений ориентации применяют стабилизаторы для FPV, которые отсекают микроколебания и сглаживают движение, а также гимбалы для FPV, обеспечивающие активное удержание камеры в заданной области. Хотя эти решения отличаются принципом работы, массой и сложностью интеграции, их объединяет общая цель — сформировать стабильное, предполагаемое и контролируемое изображение, пригодное как для уверенного пилотирования, так и для качественной видеозаписи.
Что такое стабилизация в FPV и почему она важна
FPV-дрон в полете постоянно подвергается вибрациям от моторов, турбулентности воздуха и изменениям тяги. Камера, жестко закрепленная на раме, передает все эти колебания непосредственно в видеопоток. В результате пилот получает “рваное” изображение, усложняющее ориентацию, а запись видео становится малопригодной для просмотра или анализа.
Компенсация движений камеры FPV позволяет:
- Уменьшить влияние высокочастотных вибраций. Вибрации от моторов, пропеллеров и резонансов рамы создают мелкую дрожь изображения, которая особенно заметна на высоких оборотах. Стабилизация отсекает эти колебания еще на этапе крепления или обработки сигнала, снижая нагрузку на зрение пилота. В результате изображение становится более плавным и менее «шумным». даже при длительном полете.
- Сгладить резкие изменения угла наклона. Во время активных маневров дрон быстро изменяет тангаж и крены, что приводит к резким рывкам кадра. Системы стабилизации компенсируют эти изменения, удерживая камеру в более ожидаемом положении. Это упрощает контроль траектории и уменьшает количество ошибок при точных маневрах.
- Стабилизировать горизонт в полете. Потеря горизонта в FPV-потоке затрудняет ориентацию в пространстве, особенно на больших дистанциях или при полетах вблизи объектов. Гимбалы и стабилизаторы позволяют сохранять относительно ровный горизонт независимо от наклона рамы. Это повышает предсказуемость управления и снижает когнитивную нагрузку на пилота.
- Повысить читаемость изображения во время скоростных маневров. На высокой скорости даже незначительные колебания камеры резко снижают детализацию кадра. Стабилизация позволяет лучше различать мелкие объекты, перепады рельефа и препятствия. Это особенно важно для long-range полетов, инспекционных задач и полетов в сложной среде.
В зависимости от задачи эти функции реализуются либо программно, либо аппаратно — с помощью стабилизаторов или гимбалов.
Стабилизаторы для FPV: принцип работы и особенности
Стабилизаторы для FPV — это решение, которое уменьшает дрожание и микроколебания изображения без активного управления положением камеры в пространстве. Чаще всего они работают в двух форматах: механическом и электронном.
Механическая стабилизация базируется на демпферах, резиновых подвесах или антивибрационных платформах. Она эффективно отсекает высокочастотные вибрации от моторов и пропеллеров, но не компенсирует изменение угла наклона дрона.
Электронная стабилизация реализуется на уровне камеры или прошивки. Она анализирует движение изображения и корректирует его посредством цифровой обработки. Такой подход не требует дополнительного оборудования, но имеет ограничения по задержке и потере части кадра.

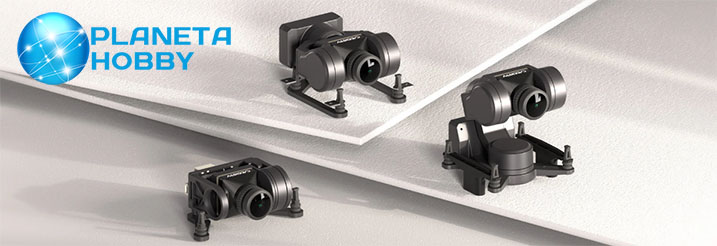

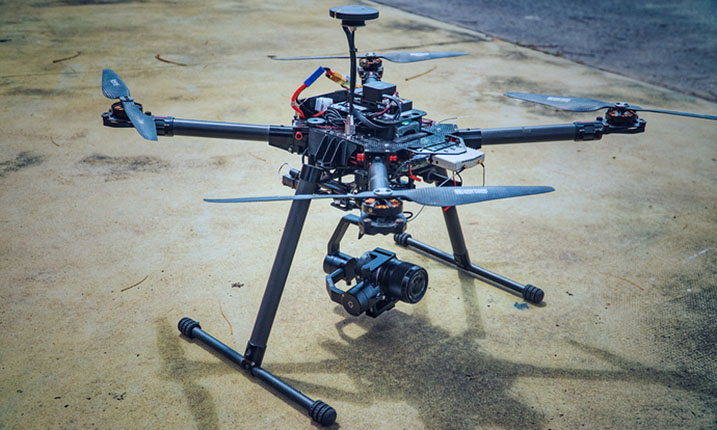

Гимбалы для FPV: активная стабилизация изображения
Гимбалы для FPV — это активные стабилизационные системы с электродвигателями, удерживающими камеру в заданном положении независимо от движений дрона. Они работают на основе IMU-датчиков, отслеживающих угол наклона и ускорения в реальном времени.
Основное преимущество гимбалов— полноценная компенсация движений камеры FPV по одной, двум или трем осям, что обеспечивает активную стабилизацию независимо от положения дроманой рамы. Благодаря использованию инерционных датчиков и бесщеточных моторов, гимбал в реальном времени корректирует положение камеры, минимизируя влияние резких маневров и турбулентности. Это позволяет реализовать следующие ключевые преимущества:
- Сохранять горизонт даже при агрессивных маневрах.
Во время роллов, флипов и резких изменений курса гимбал удерживает камеру в стабильном положении относительно горизонта. Это устраняет резкие наклонности кадра, которые дезориентируют пилота и портят видеоряд. Особенно заметен эффект при полетах на низкой высоте и сложном рельефе.
- Отделить движение камеры от движения рамы
Гимбал работает как независимая платформа, компенсирующая колебания и наклоны рамы дрона. Даже при активной работе моторов и изменении тяги камера сохраняет стабильную ориентацию. Это значительно снижает передачу вибраций и позволяет получить прогнозируемое изображение в любом режиме полета.
- Получать кинематографическое видео без постобработки
Активная стабилизация позволяет записывать плавное видео без необходимости дополнительной цифровой стабилизации на этапе монтажа. Благодаря этому сохраняется полный угол обзора и максимальное качество кадра. Такой подход особенно ценен для коммерческой съемки, где важна быстрая готовность материала к использованию.
В то же время гимбаллы имеют большую массу, потребляют больше энергии и требуют точной настройки.
Основные типы стабилизационных систем для FPV
Стабилизационные решения для FPV условно делятся на несколько категорий. У каждой из них есть свои сильные и слабые стороны, которые следует учитывать при выборе.
Пассивные стабилизаторы
Используют резиновые демпферы или упругие элементы. Они просты, легки и не нуждаются в питании. Эффективны против вибраций, но не компенсируют изменение ориентации камеры.
Электронная стабилизация камеры
Реализуется программно. Подходит для легких дронов и FPV-камер со встроенной отделкой. Обладает ограниченной эффективностью при резких движениях и может увеличивать задержку видео.
Одновесные гимбаллы
Стабилизируют камеру только по одной оси, обычно по тангажу. Компромисс между тяжестью и функциональностью. Часто используются в long-range FPV.
Двух- и трехосные гимбаллы
Обеспечивают полную стабилизацию. Лучший вариант для съемки, но самый требовательный к ресурсам дрона.
Для каких задач нужны стабилизаторы и гимбаллы
Не каждый FPV-дрон нуждается в сложной стабилизационной системе. Выбор зависит от сценария использования.
- Фристайл и рейсинг. В этих дисциплинах стабилизаторы используются редко. Приоритет — минимальная задержка и вес. Обычно достаточно качественного крепления камеры.
- Long-range полеты. Здесь важна читабельность изображения на большом расстоянии. Часто применяют одноосные гимбаллы или программную стабилизацию.
- Аэросъемка и кинематограф. Без гимбала практически невозможно получить стабильное видео. Используют двух- или трехосные системы.
- Инспекционные и технические полеты. Стабильный горизонт и управление углом камеры значительно повышают эффективность работы.
Как выбрать стабилизатор FPV: ключевые критерии
Вопрос как выбрать стабилизатор FPV требует комплексного подхода. Важно оценивать не только качество стабилизации, но и совместимость с платформой.
- Вес и габариты. Любой стабилизатор или гимбал сокращает летное время. Для малых рам это критично.
- Количество осей стабилизации. Чем больше осей, тем лучше стабильность, но больше сложность и энергопотребление.
- Совместимость с камерой. Не все гимбаллы поддерживают популярные FPV-камеры или action-камеры без адаптеров.
- Задержка и быстродействие. Для FPV важно, чтобы стабилизация не придавала ощутимой латентности.
- Настройка и интеграция. Качественные системы позволяют тонкую настройку PID-параметров и управление с аппаратуры.
Обычные ошибки при выборе стабилизации
Даже опытные пилоты допускают ошибки при выборе стабилизаторов.
- переоценка потребности в трехосном гимбале для спортивных полетов;
- игнорирование влияния веса на центр масс;
- использование электронной стабилизации там, где критическая минимальная задержка;
- отсутствие тестирования системы перед полетом.
Стабилизаторы для FPV и гимбаллы для FPV не являются взаимозаменяемыми решениями, ведь каждый из этих инструментов ориентированный на свои задачи и условия эксплуатации. Пассивные или электронные стабилизаторы эффективно уменьшают вибрации и улучшают читаемость видеопотока, тогда как гимбаллы обеспечивают активную стабилизацию и полноценную компенсацию движений камеры FPV независимо от положения дрона. Именно сочетание этих подходов или правильный выбор одного из них определяет конечное качество изображения в полете.
Ключевыми факторами при выборе остаются стиль полета, массо-габаритные возможности платформы, энергопотребления и требования к стабильности горизонта. Для динамического фристайла важен минимальный вес и быстрая реакция, в то время как в long-range или аэросъемке приоритетом становится предсказуемое, стабильное изображение без резких рывков. Именно поэтому вопрос, как выбрать стабилизатор FPV, не имеет универсального ответа и всегда требует анализа конкретного сценария использования.
В итоге, грамотный подбор системы стабилизации позволяет не только повысить комфорт пилотирования, но и уменьшить нагрузку на пилота, улучшить безопасность полетов и получить видеоматериал, не требующий сложной обработки. Осознанный выбор между стабилизаторами и гимбалами — это инвестиция в стабильность, контроль и прогнозируемый результат в воздухе.
