Телеметрия для дрона: что такое и из каких компонентов состоит система
Телеметрия для дрона — это система передачи технических данных между беспилотником и наземной станцией. Она позволяет пилоту или оператору в режиме реального времени получать информацию о состоянии аппарата, параметрах полета и работе электроники.
Фактически телеметрия — это канал обратной связи, через который передаются служебные данные: высота, скорость, координаты GPS, напряжение аккумулятора, режим полета, состояние датчиков и другие параметры.
Для FPV, промышленных и исследовательских БПЛА телеметрия для квадрокоптера является критически важной системой. Она позволяет контролировать безопасность полета, анализировать работу дрона и своевременно реагировать на любые отклонения.
Телеметрия это: принцип работы системы
Телеметрия — это технология дистанционного измерения и передачи данных. В дронах она работает по довольно простой схеме.

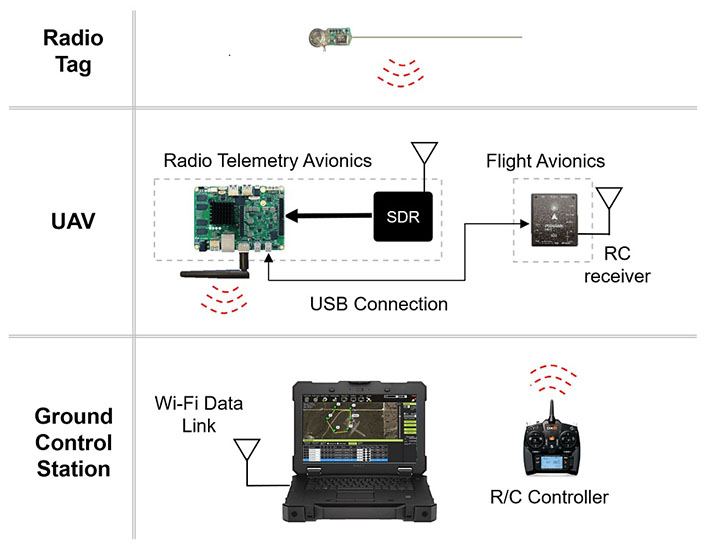

Полетный контроллер собирает информацию с датчиков и внутренних систем дрона. Далее эти данные передаются на специальный телеметрический передатчик, отправляющий их на наземный приемник. После этого информация отображается в программе наземной станции или аппаратуре управления.
Типичные данные телеметрии включают в себя:
- координаты GPS;
- высоту полета;
- скорость движения;
- направление полета;
- напряжение и ток аккумулятора;
- режим работы автопилота;
- состояние датчиков.
Благодаря этому оператор видит полную картину работы беспилотника даже на большом расстоянии.

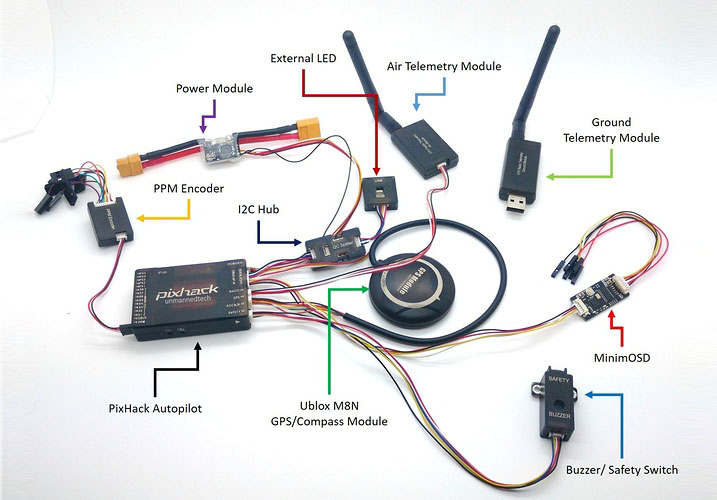

Основные элементы системы телеметрии дрона
Телеметрия для дрона состоит из нескольких аппаратных и программных компонентов. Каждый из них выполняет отдельную функцию передачи и обработки данных.

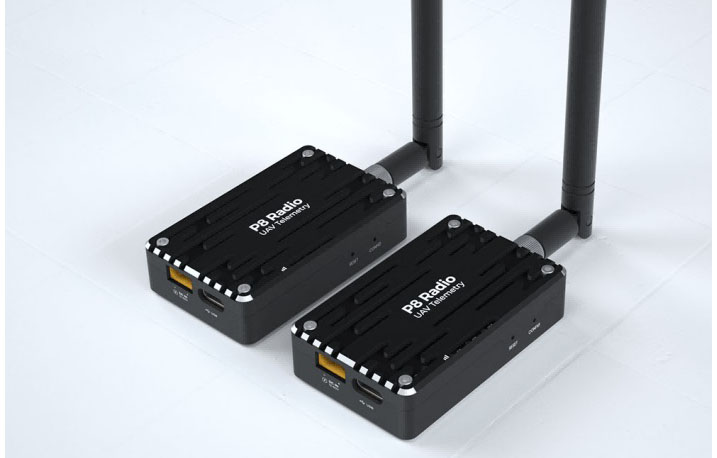

Телеметрический модуль передатчика
Передатчик устанавливается непосредственно на дроне. Он подключается к полетному контроллеру через интерфейс UART или другой цифровой порт.
Основные функции передатчика:
- получение данных от контроллера;
- формирование телеметрических пакетов;
- передача информации по радиоканалу.
В FPV-дронах чаще всего используются модули, работающие в диапазонах:
- 433 МГц — обеспечивает большой радиус действия;
- 868/915 МГц — популярный стандарт для длинных дистанций;
- 2.4 ГГц — используется в некоторых компактных системах.
Чем ниже частота, тем большее расстояние способно обеспечить канал телеметрии.

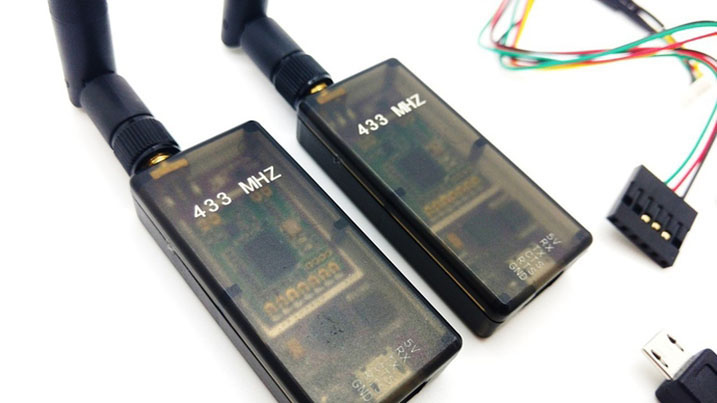

433 МГц
Диапазон 433 МГц относится к низкочастотным ISM-диапазонам и широко используется в системах далекой телеметрии для беспилотников. Главное преимущество этой частоты — высокая дальность передачи сигнала. Низкая частота обеспечивает лучшую дифракцию волн, поэтому сигнал лучше проходит через помехи, растительность и неровности рельефа.
Основные особенности:
- Большая дальность связи. В стандартных системах телеметрии стабильная передача данных возможна на расстояниях 10–30 км, а с высококачественными антеннами и усилением — гораздо больше.
- Устойчивость к помехам. Сигнал лучше проходит через деревья, здания и другие объекты.
- Низкая скорость передачи данных. Канал имеет относительно небольшую пропускную способность, но для телеметрических данных этого достаточно.
- Большие антенны. Для эффективной работы необходимы антенны длиной примерно 16–17 см ( волны).
Этот диапазон часто используется в системах long-range телеметрии для самолетов, больших квадрокоптеров и исследовательских БПЛА.
868 / 915 МГц
Частоты 868 МГц и 915 МГц являются средним диапазоном между 433 МГц и 2.4 ГГц. Они стали одним из самых распространенных стандартов для современных систем телеметрии и радиоуправления дронов.
Основные характеристики:
- Баланс между дальностью и скоростью передачи данных. Сигнал распространяется хуже чем в 433 МГц, но лучше, чем в 2.4 ГГц.
- Меньшие антенны. Длина четвертьволновой антенны составляет примерно 8 см.
- Современные протоколы передачи данных. Часто используются технологии LoRa или подобные модуляции, обеспечивающие высокую чувствительность приемника.
- Стабильная связь на больших дистанциях. В типичных условиях телеметрия может работать на 10 – 20 км и более.
Благодаря этому диапазон 868/915 МГц стал стандартом для многих систем long-range FPV, а также для профессиональных беспилотных платформ.
2.4 ГГц
Диапазон 2.4 ГГц является одним из наиболее распространенных в беспроводных технологиях. Его используют Wi-Fi, Bluetooth, радиоаппаратура управления и некоторые телеметрические системы.
В дронах эта частота обычно используется в компактных или интегрированных системах.
Основные особенности:
- Высокая скорость передачи данных. Канал имеет значительно большую пропускную способность, чем более низкие частоты.
- Компактные антенны. Четвертьволновая антенна имеет длину примерно 3 см, что удобно для малых дронов.
- Меньшая дальность. Из-за высокой частоты сигнал быстрее затухает и хуже проходит через помехи.
- Большое количество посторонних сигналов. Диапазон перегружен Wi-Fi и другими устройствами, что может создавать помехи.
В системах телеметрии 2.4 ГГц часто используется тогда, когда важны компактность оборудования, малый вес и достаточная дальность до нескольких километров. Поэтому этот диапазон часто используется в небольших квадрокоптерах и готовых коммерческих платформах.
Наземный приемник телеметрии
Наземный модуль принимает сигнал от дрона и передает его к компьютеру, планшету или пульту управления.
Его основные задачи:
- прием телеметрических пакетов;
- декодирование информации;
- передача данных в программу наземной станции.
Обычно приемник подключается через:
- USB;
- UART;
- Bluetooth;
- Wi-Fi.
В некоторых современных системах телеметрия интегрирована непосредственно в радиоаппаратуру управления.
Полетный контроллер
Полетный контроллер — это центральный компьютер дрона. Именно он создает большинство телеметрических данных.
Контроллер собирает информацию с:
- GPS-модуля;
- инерционных датчиков;
- барометра;
- компаса;
- датчиков тока и напряжения.
После обработки эти данные передаются в телеметрический модуль.
В большинстве современных систем используется протокол MAVLink, позволяющий передавать сотни различных параметров полета.
модуль GPS
GPS-датчики являются одними из ключевых источников телеметрических данных.
Он передает информацию о:
- координаты дрона;
- скорость движения;
- направление полета;
- количество спутников;
- точность позиционирования.
Эти данные позволяют отображать беспилотник на карте и выполнять автономные режимы полета.
Датчики и измерительные модули
Телеметрия для квадрокоптера невозможна без сенсоров, измеряющих параметры работы дрона.
Самые распространенные датчики:
- датчик тока и напряжения — контролирует состояние аккумулятора и потребление энергии;
- барометр — определяет высоту полета;
- IMU (гироскоп и акселерометр) — фиксирует положение дрона в пространстве;
- магнитометр — определяет направление по отношению к магнитному полю Земли.
Такие сенсоры обеспечивают постоянный поток данных, которые затем передаются через телеметрию.

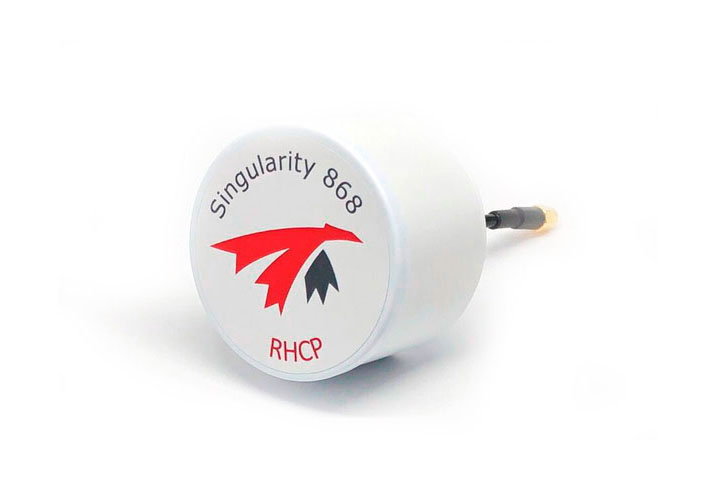

Антенны телеметрии
Антенна оказывает значительное влияние на дальность передачи данных.
Основные типы антенн:
- омнидирекционные антенны — излучают сигнал во все стороны, удобные для полетов на средних дистанциях;
- направленные антенны — обеспечивают большую дальность, но требуют точной наводки;
- patch-антенны — компактный вариант направленных антенн;
- Yagi-антенны — используются для очень дальних полетов.
Правильный выбор антенны позволяет значительно увеличить стабильность канала телеметрии.
Программное обеспечение для работы с телеметрией
Последним элементом системы является программное обеспечение наземной станции.
Часто используются:
- Mission Planner — популярная программа для систем ArduPilot;
- QGroundControl — универсальная станция управления;
- INAV Configurator — используется в FPV-дронах.
Через следующие программы можно:
- просматривать данные телеметрии;
- настраивать параметры автопилота;
- планировать маршрут полета;
- анализировать логи.
Таким образом телеметрия превращается в полноценный инструмент мониторинга и управления дроном.
Для чего нужна телеметрия в дронах
Телеметрия выполняет несколько важных функций:
- Контроль состояния дрона. Оператор видит напряжение аккумулятора, температуру систем и нагрузку.
- Безопасность полета. Данные позволяют вовремя вернуть аппарат или изменить маршрут.
- Навигация. Телеметрия передает координаты и высоту полета.
- Диагностика. Логи телеметрии помогают анализировать ошибки после полета.
Без этой системы управления сложными беспилотниками было бы гораздо менее надежным.
Телеметрия — это ключевая технология современных беспилотных летательных аппаратов. Она обеспечивает передачу важной технической информации между дроном и оператором в режиме реального времени.
Типовая телеметрия для дрона включает в себя передатчик, наземный приемник, полетный контроллер, GPS-модуль, датчики и антенны. Эти компоненты формируют полноценную систему мониторинга полета.
Именно поэтому телеметрия для квадрокоптера используется как в хоббиных FPV-дронах, так и в профессиональных БПЛА для картографирования, инспекции инфраструктуры и исследовательских миссий.
Если система настроена правильно, оператор получает полный контроль над полетом и может значительно повысить безопасность и эффективность использования беспилотника.
