БПЛА с двигателем внутреннего сгорания (ДВС): Особенности проектирования гибридных и бензиновых систем

Статью подготовила

Катерина Помазан

Контент-менеджер, управляющая отделом

Большинство современных беспилотников ассоциируются с электрическими двигателями и аккумуляторами, однако для задач, где требуется большая дальность полета, длительная автономность и высокая грузоподъемность, иногда применяются БПЛА с двигателями внутреннего сгорания. Такие системы могут работать как на основе классических бензиновых силовых установок, так и по гибридной схеме, где ДВС используется в связке с генератором и электродвигателями.

Проектирование подобных платформ существенно отличается от создания традиционных электрических дронов. Инженерам приходится учитывать особенности топливной системы, охлаждения, вибрации, центровки, а также обеспечивать надежное взаимодействие механических и электронных компонентов. Кроме того, гибридные решения предъявляют дополнительные требования к системам управления энергией и интеграции генераторных установок.

В этой статье рассмотрим основные особенности проектирования бензиновых и гибридных БПЛА, их преимущества и ограничения, а также ключевые технические нюансы, которые необходимо учитывать при создании подобных платформ.

Электричество против бензина: физика и математика автономности

Для полетов на расстоянии более 100 км или продолжительности более 2 часов чистые электрические системы (Li-Ion/LiPo) становятся экономически и технически нецелесообразными из-за предела удельной энергоемкости.

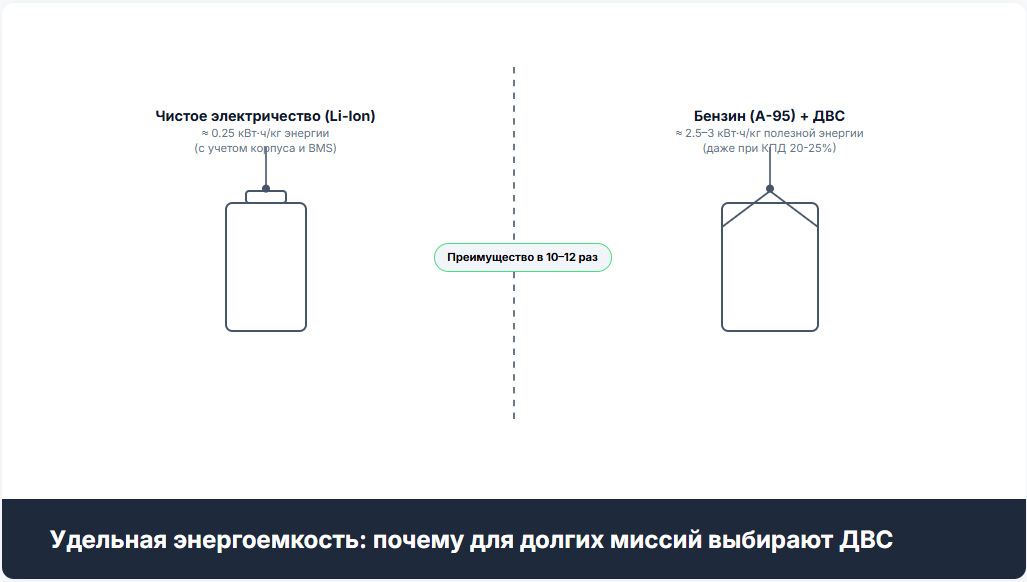

Удельная энергоемкость носителей

• Современные Li-ion аккумуляторы: ≈ 0.25 кВт/ч/кг (с учетом корпуса и БМС).
• Бензин (А-95): ≈ 12.2 кВт/ч/кг.

Даже учитывая низкий КПД авиационных ДВС (≈ 20--25%), эффективная удельная энергия топлива составляет около 2.5--3 кВт/ч/кг. Это в 10-12 раз превышает показатели лучших батарей.

Эффект похудения аппарата

Электрический дрон несет одинаковый вес (АКБ) на первой и последней минуте полета. БПЛА по ДВС по мере выгорания топлива становится легче. Это снижает индуцированное сопротивление крыла (или потребность в тяге для мультироторов) и дополнительно экономит 15-25% энергии в конце миссии. Это нужно также учитывать при проектировании.

Проектирование гибридной системы (Последовательный гибрид)

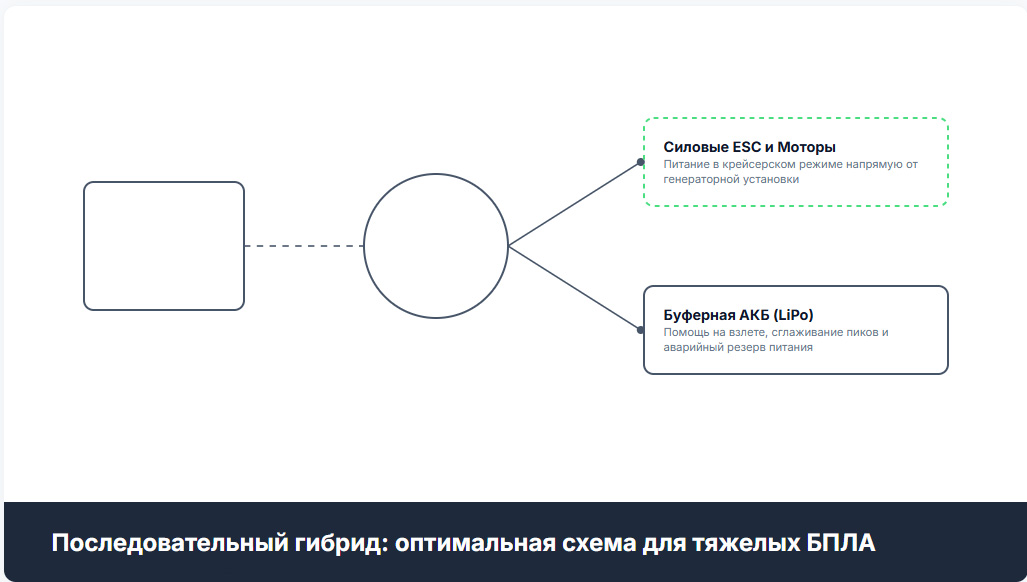

Последовательная гибридная установка (ДВС + Генератор + Буферная АКБ) — это оптимальный выбор для тяжелых мультироторов и самолетов типа VTOL.

Ключевые особенности работы этой схемы:

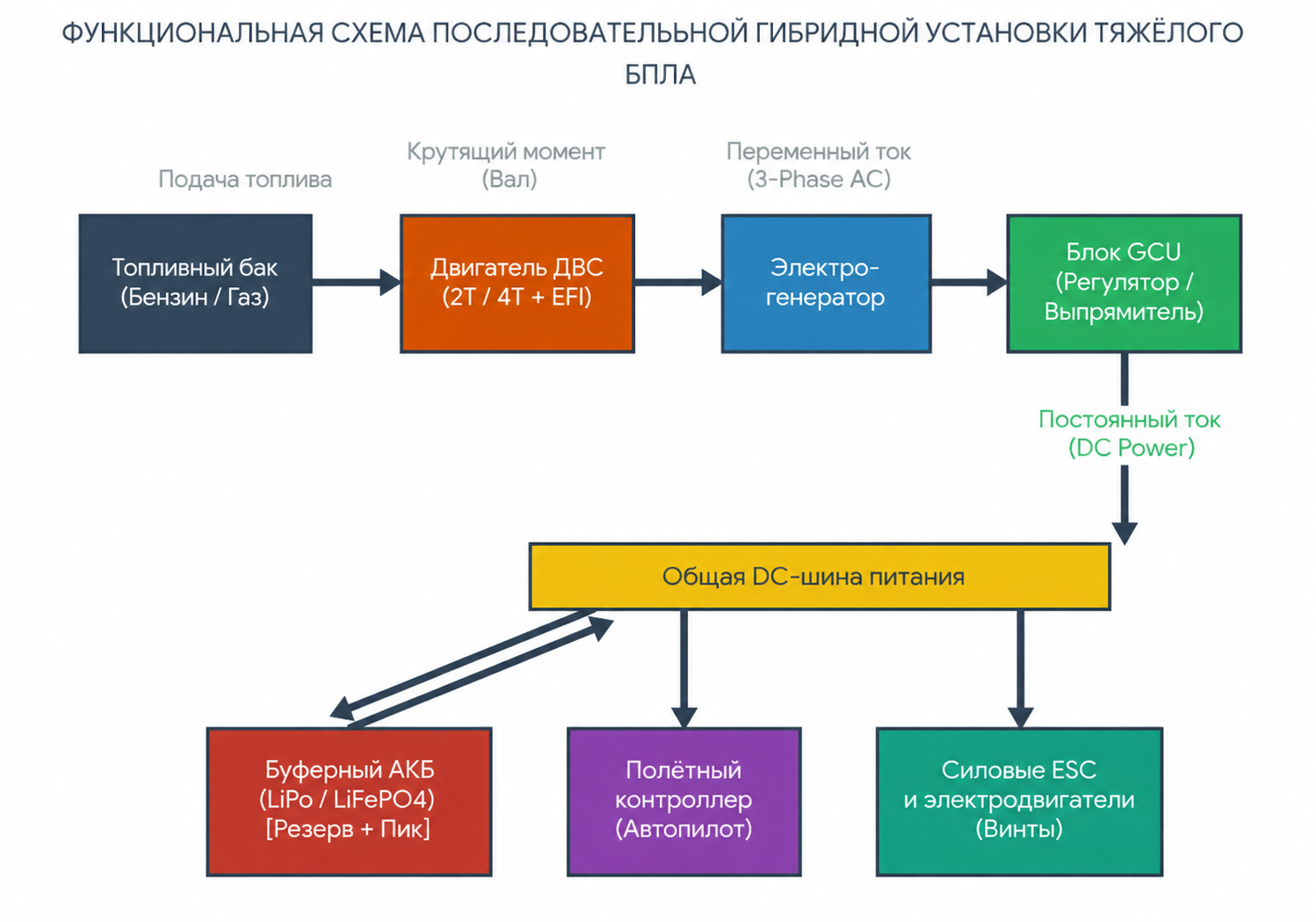

• Механическая изоляция: ДВС не связан с пропеллерами. Его единственная механическая работа — вращать вал высококлассного бесщеточного генератора.
• Трансформация энергии: Генератор производит 3-фазный переменный ток (AC). Специализированный блок GCU (Generator Control Unit) выпрямляет его в постоянное постоянное напряжение (DC) для общей бортовой шины.
• Интеллектуальный буфер (Двусторонняя связь):
• В стандартном крейсерском режиме энергия из DC-шины питает электромоторы и одновременно поддерживает 100% заряд аккумулятора.
• Во время взлета, вертикального набора высоты или резких маневров, когда ESC требуют тока больше, чем может выдать генератор, буферный LiPo-аккумулятор мгновенно подключается и добавляет отсутствующую мощность в шину.

Как подбирают компоненты для полета на 5-10 часов

• Определение базовой мощности. Сначала разработчики выясняют, сколько именно энергии нужно аппарату, чтобы просто удерживаться в воздухе во время равного горизонтального полета. Например, для тяжелого дрона весом 30 кг обычно требуется около 1500 Вт постоянной мощности.
• Подбор двигателя и генератора. Электрогенератор выбирают с небольшим запасом, поскольку часть энергии теряется в виде тепла при преобразовании тока. Бензиновый ДВС подбирают так, чтобы он мог легко снабжать работу этого генератора, работая в комфортном для себя режиме (примерно на 75% от своей максимальной силы). Это защищает двигатель от перегрева и экономит топливо.
• Расчет буферного аккумулятора. Эта батарея невелика по размеру и не предназначена для длительного полета. Она выполняет две главные роли:
• Помощь на взлете: выдает мощный импульс энергии во время вертикального подъема или резких маневров, в случаях когда сил одного бензинового двигателя не хватает.
• Подстраховка: если бензиновый двигатель по каким-то причинам заглохнет, батарея даст дрону дополнительные 5-10 минут питания, чтобы оператор успел безопасно посадить аппарат.

Выбор и обслуживание двигателя

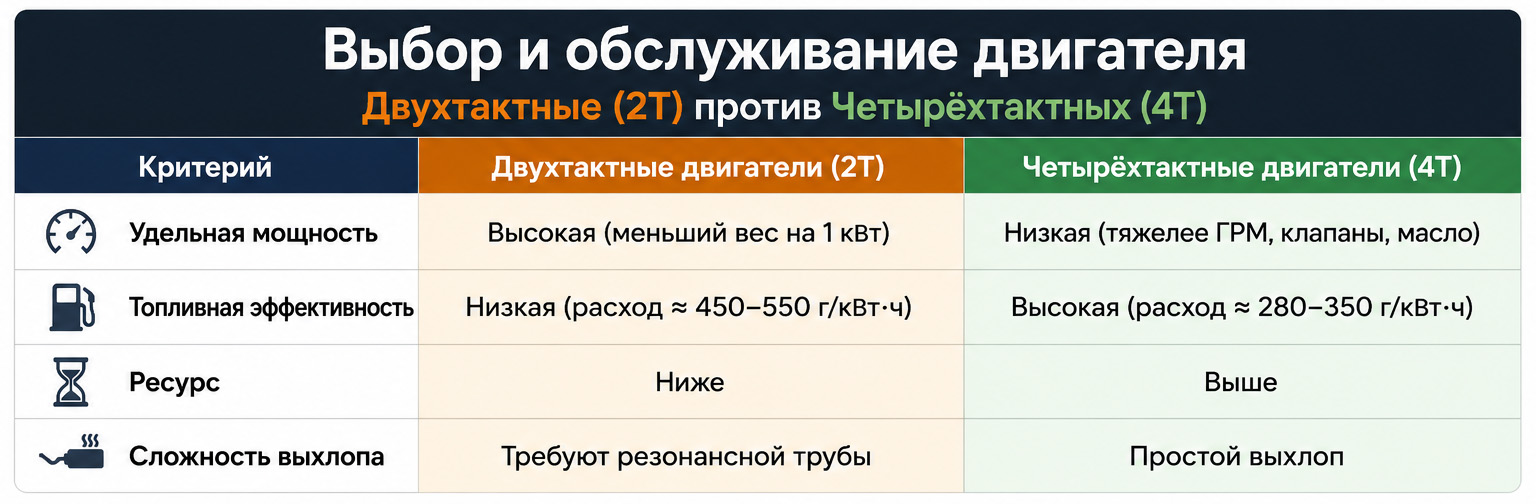

Двухтактные (2Т) против Четырехтактных (4Т)

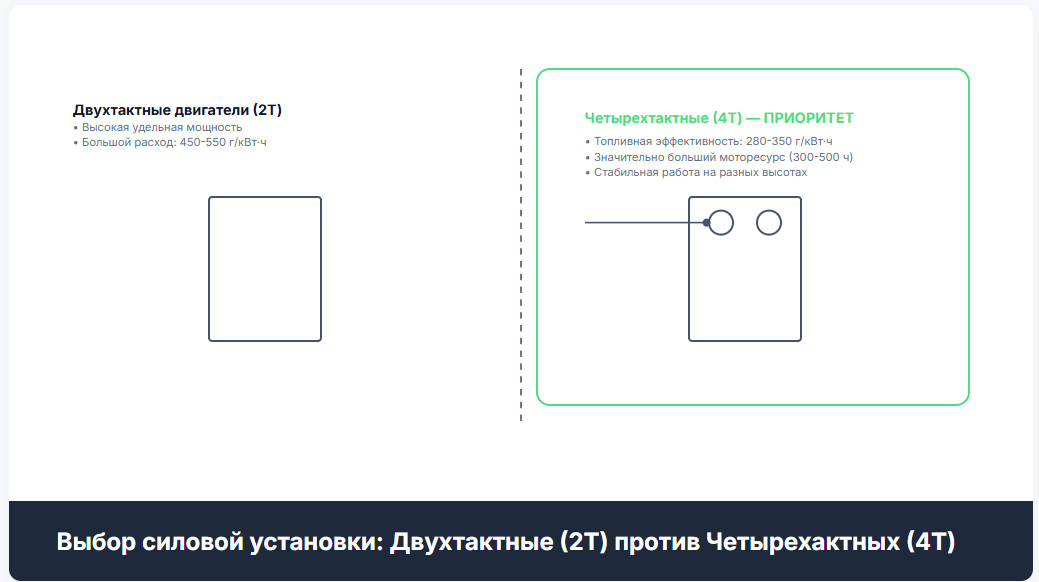

Вывод: Для миссий на 5-10 часов 4Т двигатели приоритетны из-за значительной экономии топлива, которая перекрывает больший собственный вес двигателя.

Топливная система и EFI

Использование карбюраторов на тяжелых БПЛА является критической ошибкой. Изменение высоты на 1000 м приводит к обеднению/обогащению смеси, перегреву или остановке двигателя. Обязательно установка EFI (Электронного впрыска топлива) с датчиками атмосферного давления (BARO) и температуры цилиндра (CHT).

Подавление вибраций и защита электроники

ДВС генерирует разрушающую высокочастотную вибрацию, вызывающую алиасинг (наложение сигналов) в MEMS-гироскопах полетного контроллера (ПК). Это приводит к тому, что дрон "сходит с ума", неверно определяет углы и теряет управление.

Методы изоляции

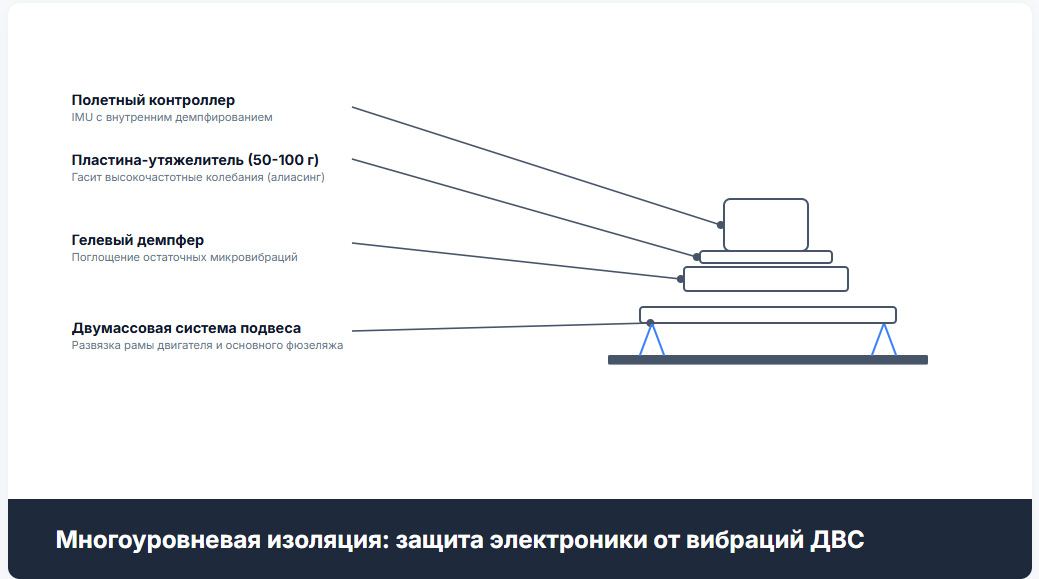

• Двухмассовая система подвеса: Двигатель с генератором крепятся на отдельную подмоторную раму через жесткие демпферы (Silent blocks). Эта рама, в свою очередь, крепится к основному карбоновому фюзеляжу через более мягкие силиконовые или тросовые амортизаторы.
• Защита полетного контроллера: Сам ПК монтируется на тяжелую латунную или свинцовую пластину-утяжелитель (массой 50–100 г), которая устанавливается на специальный гелевый демпфер (например, Kyosho Zeal). Большая масса пластины гасит высокочастотные колебания, не успевшие поглотить первые уровни амортизации.
• Программная фильтрация: Настройка динамических Notch-фильтров в ArduPilot/PX4, привязанных к оборотам двигателя (RPM) через датчик Холла (RPM-telemery). Это позволяет вырезать именно ту частоту вибрации, которую создает поршень на текущих оборотах.

Особенности глушителей и маскировка звукового следа

Основной демаскирующий фактор ДВС дрона — это низко- и среднечастотный шум выхлопа и пропеллера.
Конструкция глушителей:

• Камерные глушители: Используют перегородки для отражения звуковых волн. Они эффективны, но создают обратное давление (Backpressure), что снижает мощность двигателя на 5-10%.
• Глушители абсорбционного типа: Прямоточные трубы с перфорацией, обернутые базальтовой или металлической ватой. Они эффективно угнетают высокие частоты ("жужжание"), почти не снижая мощность.

Маскирование звука:

• Вывод выхлопа вверх: Направление выхлопной трубы над крылом БПЛА позволяет использовать корпус самолета как естественный экран, отражающий звук в небо, снижая слышимость с земли.
• Снижение оборотов винта: Шум пропеллера часто громче двигателя. Использование многолопастных винтов (3 или 4 лопасти) меньшего диаметра и редуктора ДВС позволяет снизить линейную скорость кончиков лопастей ниже 0.5-0.6 M (скорости звука), что кардинально уменьшает громкость.

Развернутые ответы на критические вопросы

Какой ресурс у авиационного ДВС двигателя для БПЛА?

Ресурс специализированных авиационных ДВС (например, Desert Aircraft, Saito, Hirth, Limbach) значительно ниже автомобильных и обычно измеряется в часах налета (TBO & Time Between Overhauls):

• Бюджетные двухтактные двигатели (двухцилиндровые оппозитные, 50-150 куб. см): Ресурс до первого капитального ремонта составляет 100 – 150 часов. После этого требуется замена поршневых колец, подшипников коленвала и проверка цилиндров.
• Премиальные четырехтактные и роторные (Ванкеля) двигатели: Могут иметь ресурс 300-500 часов благодаря лучшей системе смазки.

Важно: Ресурс сильно зависит от настройки смеси (EFI предотвращает прогар поршня) и качества фильтрации воздуха, поскольку пыль на взлете работает как абразив.

Как бороться с вибрацией ДВС на полетном контроллере?

Борьба ведется комплексно на трех уровнях:

• Механическая балансировка: Динамическая балансировка воздушного винта вместе с коком (ступицей) на магнитных балансирах. Дисбаланс винта на 7000 об/мин способен разорвать раму БПЛА.
• Энергетическое поглощение: Массивная основа для полетного контроллера (пластина 60-100 граммов), подвешенная на силиконовых демпферах с высоким коэффициентом внутреннего трения.
• Электронная фильтрация: Использование современных полетных контроллеров с внутридемпфированными IMU (например, Cube Orange / Cube Blue), где сами сенсоры внутри коробочки уже стоят на геле, и активация узкополосных программных фильтров (Notch filters).

Можно ли использовать обычное автомобильное топливо для ДВС дронов?

Да, но со строгими оговорками и правильным подбором масла.

• Октановое число и спирт: Современное автомобильное топливо часто содержит биоэтанол (спирт E5, E10). Спирт гигроскопичный (впитывающий влагу из воздуха), что приводит к коррозии топливной системы БПЛА и разъеданию резиновых уплотнителей карбюратора/EFI. Следует использовать только высококачественный бензин без этанола (например, А-98 или специальный Super Clean А-95).
• Для двухтактных двигателей (2Т): Автомобильный бензин обязательно смешивается со специальным высококачественным синтетическим двухтактным маслом для авиамоделей или высоковращающихся мотоциклов (например, Motul 800 2T, Amsoil Sabre) в пропорции от 1:30 до 1:50. Обычное автомобильное масло для 4Т двигателей здесь категорически не подходит. двигатель закоксуется через несколько часов.
• Авиационное топливо как альтернатива: Лучшим выбором для дорогих БПЛА является использование авиационного бензина AVGAS 100LL или топлива для садовой техники (Aspen 2/Aspen 4). Они не имеют этанола, имеют стабильное октановое число и могут сохраняться в баках годами без потери свойств.

Фундаментальные выводы

БПЛА с двигателями внутреннего сгорания и гибридными силовыми установками занимают отдельную нишу между традиционными электрическими дронами и полноценной малой авиацией. Их главное преимущество заключается не в высокой скорости или простоте конструкции, а в способности обеспечивать многочасовые полеты, большие дальности и работу с тяжелой полезной нагрузкой, что остается недостижимым для большинства аккумуляторных систем.

Эффективность таких платформ определяется не одним отдельным компонентом, а правильным балансом между двигателем, генератором, буферной батареей, топливной системой, аэродинамикой и программным обеспечением. Успешный проект гибридного БПЛА является результатом комплексной интеграции механики, электроники и алгоритмов управления, где ошибки любой подсистемы могут нивелировать преимущества всей конструкции.

Практика показывает, что для длительных миссий наиболее перспективны последовательные гибридные схемы, в которых двигатель внутреннего сгорания работает в стабильном режиме, а электрическая часть берет на себя пиковые нагрузки и аварийное резервирование. Такой подход позволяет сочетать высокую энергоемкость жидкого топлива с точностью и гибкостью электрического привода.

В то же время применение ДВС неизбежно сопровождается рядом сложных инженерных вызовов. Вибрации, тепловые режимы, настройки топливной системы, ресурс двигателя, акустическая заметность и необходимость регулярного технического обслуживания требуют значительно более высокой культуры проектирования по сравнению с электрическими платформами. Именно поэтому создание подобных аппаратов требует подходов, характерных для малой авиации, а не только классического дроностроения.

По мере развития генераторных систем, электронного впрыска топлива, современных автопилотов и силовой электроники роль гибридных и бензиновых БПЛА будет только расти. Именно эти платформы могут стать основой для беспилотных комплексов нового поколения, где определяющими характеристиками будут не максимальная скорость или компактность, а автономность, грузоподъемность и способность выполнять длительные миссии в сложных условиях.
