Как визуально и по звуку отличить FPV-квадрокоптер от самолета (крыла)

Статью подготовила

Катерина Помазан

Контент-менеджер, управляющая отделом

К сожалению, в наше время FPV-дроны давно перестали быть редкостью в небе. В воздухе можно увидеть как классические квадрокоптеры, так и беспилотники самолетного типа, так называемые «крылья». Для человека без опыта они часто выглядят одинаково: маленькая темная точка в небе и характерный шум двигателя. Но на практике между этими типами БПЛА есть существенная разница. Их можно отличить по звуку, силуэту, стилю полета и поведению в воздухе.

Почему важно уметь отличать разные типы БПЛА

Квадрокоптеры и самолеты выполняют разные задачи. FPV-коптеры обычно работают на малых дистанциях, активно маневрируют и могут зависать над целью. Самолеты и «крылья» имеют большую дальность полета, дольше находятся в воздухе и часто используются для разведки или ударных миссий.

По этой причине даже базовое понимание их особенностей помогает быстрее оценить ситуацию в небе. Проще всего начать с двух параметров: акустики и характера движения.

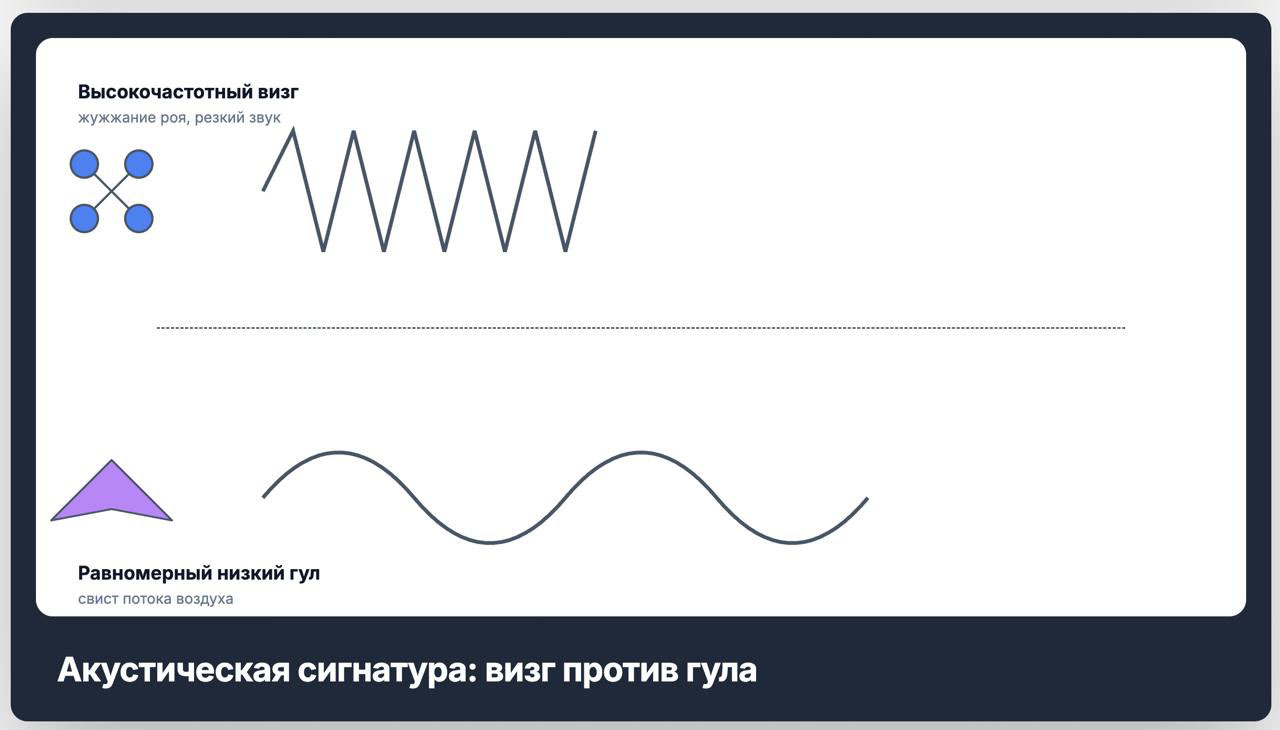

Акустика: высокочастотный визг квадрокоптера против низкого гула самолета

Легче всего определить тип БПЛА именно по звуку. Акустическая сигнатура у квадрокоптера и самолета кардинально различна из-за конструкции двигателей и пропеллеров. Даже если сам аппарат еще не виден в небе, опытный наблюдатель часто может предварительно определить его тип только по характеру шума.

Как по звуку отличить квадрокоптер от самолета (крыла)?

FPV-квадрокоптер создает резкий высокочастотный шум. Его часто описывают как «вереск», «жужжание роя» или «звук большого комара». Причина – mdash; сразу несколько быстровращающихся пропеллеров малого диаметра. На высоких оборотах они формируют агрессивный звук с выраженными высокими частотами.

Особенно громкими являются 5-дюймовые и 7-дюймовые FPV-коптеры. Во время пикирования или резкого набора скорости звук становится еще более пронзительным. Если дрон зависает или резко изменяет высоту, тональность шума постоянно меняется.

FPV-самолет или «крыло» звучит иначе. Его мотор обычно работает более стабильно, а большой пропеллер вращается на более низких оборотах. Поэтому звук больше напоминает равномерный низкий гул или свист потока воздуха. В небе такие БПЛА часто слышны значительно позже, чем квадрокоптеры.

Еще одна характерная особенность — отсутствие резких конфигураций звука. Самолет двигается плавно и поддерживает постоянную скорость, поэтому акустика у него более ровная.

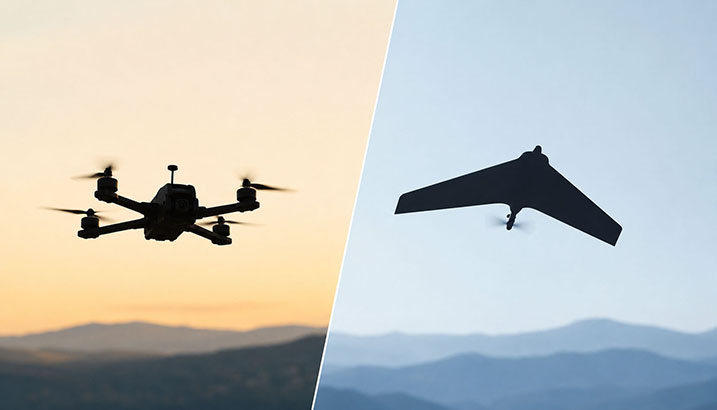

Силуэты: X-образная рама против летающего крыла

После звука вторым ключевым фактором становится форма БПЛА. Даже если аппарат находится на значительном расстоянии, его силуэт часто позволяет сделать предварительный вывод о типе конструкции. Особенно хорошо это работает в ясную погоду или во время полета на фоне светлого неба, когда контуры объекта становятся заметнее. Квадрокоптеры и самолеты имеют принципиально разную аэродинамическую схему, поэтому очертания в воздухе существенно отличаются даже для неподготовленного наблюдателя.

Какой визуальный силуэт имеет дрон-камикадзе самолетного типа?

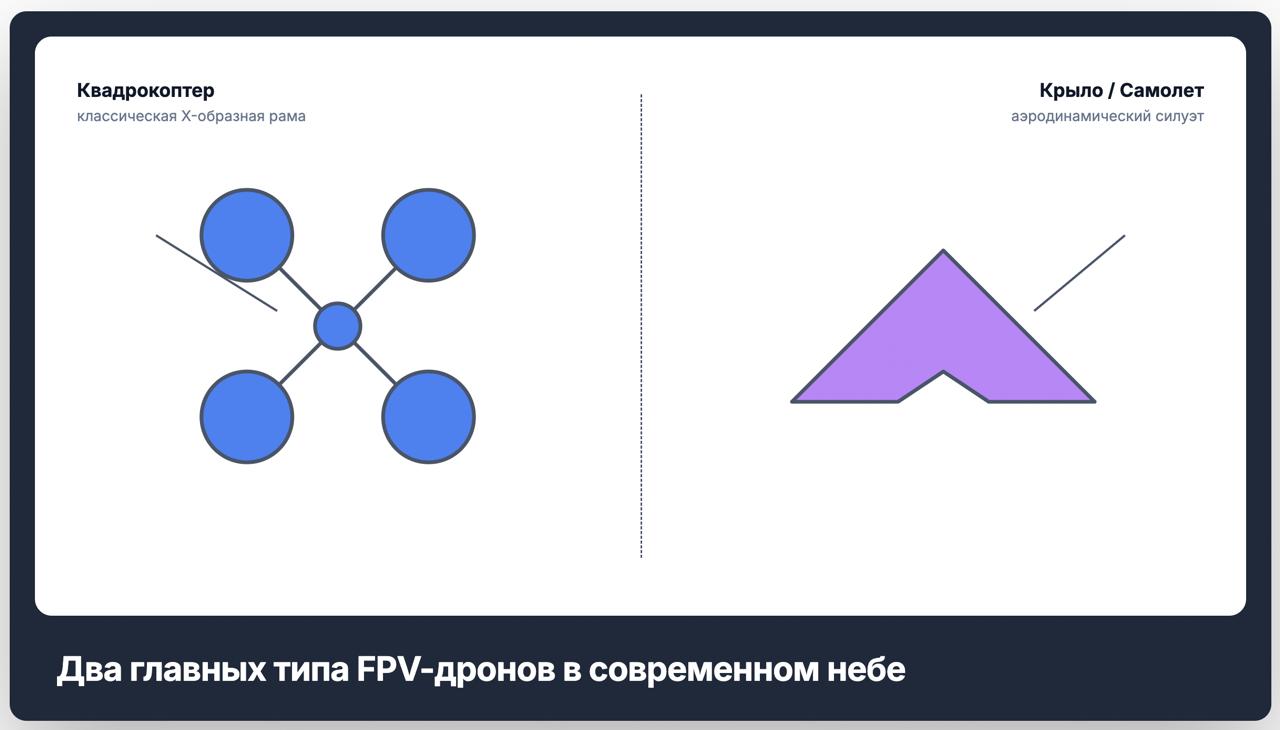

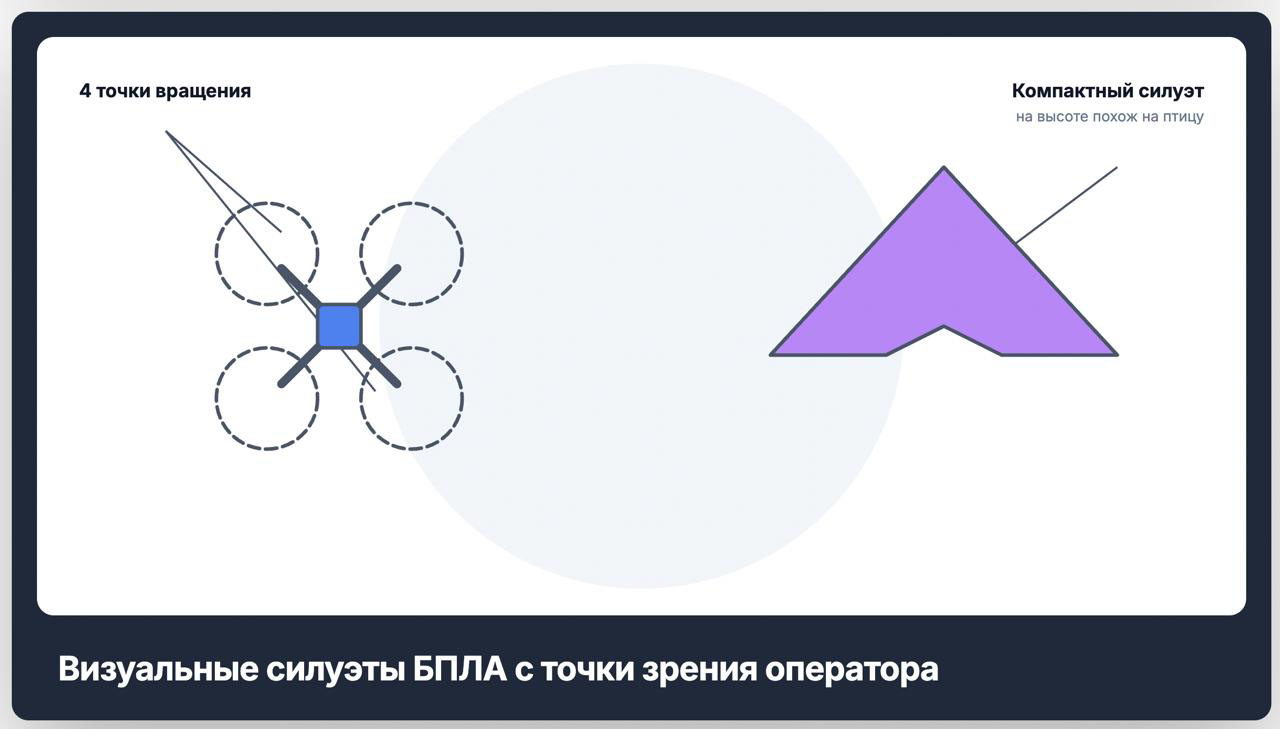

Классический FPV-квадрокоптер имеет X-образный силуэт. Если освещение хорошее, можно заметить четыре луча и отдельные пропеллеры. Даже на расстоянии квадрокоптер часто выглядит как симметричная "крестовина". с характерными миганиями пропеллеров.

При полете коптер обычно наклоняется вперед. Поэтому силуэт становится компактнее, но все равно сохраняется характерная форма с несколькими точками вращения.

Дрон самолетного типа выглядит совсем иным. Чаще всего это:

• летающее крыло без хвостового оперения;
• узкий фюзеляж с прямыми крыльями;
• V-образное хвостовое оперение;
• удлиненный корпус с толкающим пропеллером сзади.

В небе такое крыло выглядит как небольшой самолет или темный треугольник. На большой высоте его легко спутать с птицей из-за плавного движения и отсутствия резких маневров.

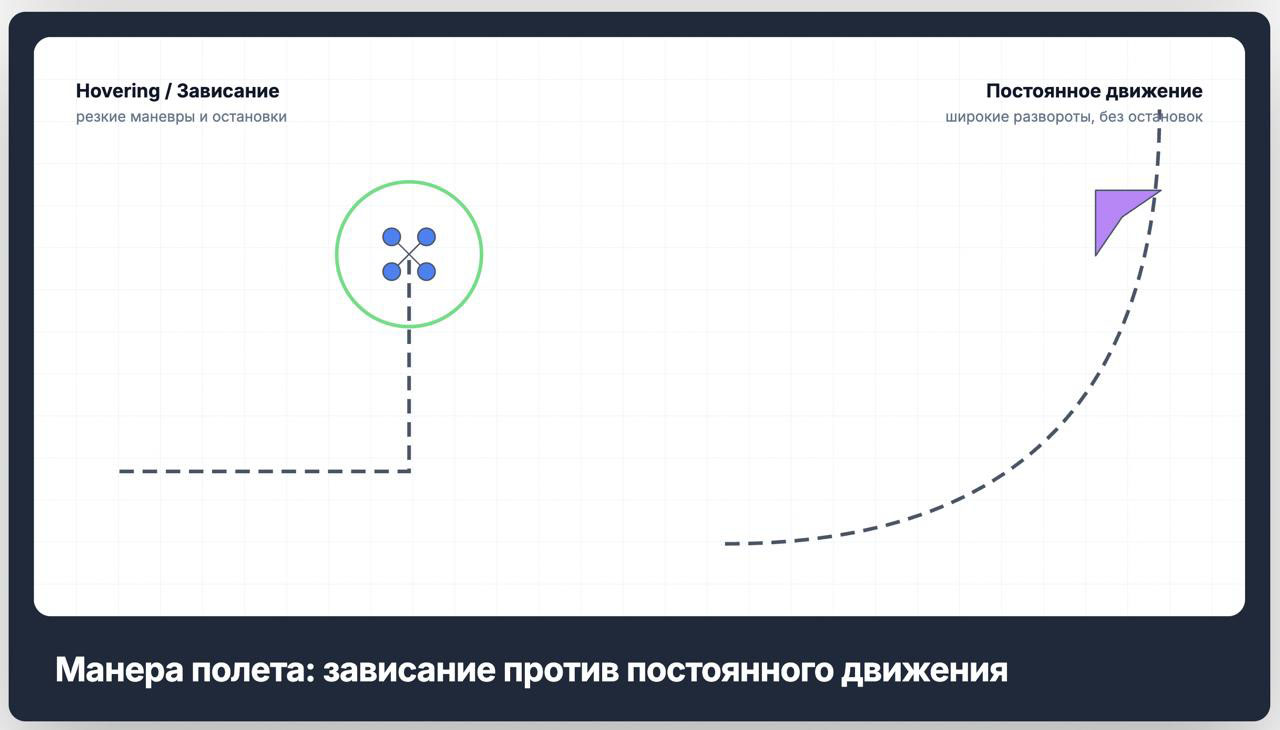

Тактика полета: зависание против постоянного движения

Манера полета — один из главных признаков типа БПЛА. Даже когда дрон находится слишком далеко для детального рассмотрения, характер его движения часто позволяет понять, это квадрокоптер или самолетного типа аппарат. Различные аэродинамические схемы определяют разное поведение в воздухе: коптеры имеют высокую маневровость и могут удерживать позицию, тогда как самолеты вынуждены постоянно поддерживать скорость создания подъемной силы. Именно поэтому наблюдение за траекторией полета нередко дает не меньше информации, чем анализ звука или силуэта.

Может ли FPV-самолет зависнуть в воздухе на одном месте?

Нет. Обычный FPV-самолет или крыло не может зависать в воздухе на одном месте, как квадрокоптер. Для создания подъемной силы ему нужно постоянное движение вперед. Если самолет потеряет скорость, он начнет сваливаться.

Именно поэтому «крылья» всегда двигаются по траектории:

• пролетают прямыми участками;
• заходят в плавные круги;
• выполняют широкие развороты;
• поддерживают стабильную скорость.

Квадрокоптер работает совсем по-другому. Он может:

• зависать;
• резко останавливаться;
• двигаться боком;
• быстро изменять высоту;
• мгновенно ускоряться.

Hovering — один из самых заметных признаков квадрокоптера. Если объект в небе длительное время держится почти на одном месте, это практически гарантирован коптер.
Hovering — это режим зависания в воздухе, когда квадрокоптер удерживает почти неподвижную позицию без постоянного движения вперед.

Проще говоря, дрон «висит» на одном месте, корректируя положение моторами и пропеллерами. Именно эта возможность является одним из главных отличий квадрокоптера от FPV-самолета или крыла, которым для полета требуется постоянное движение вперед.

На какой высоте обычно летают разведывательные крылья?

Разведывательные FPV-самолеты и крылья обычно работают на значительно большей высоте, чем квадрокоптеры. Типичный диапазон:

• 200 – 500 метров для ближней разведки;
• 500 – 1500 метров для дальних маршрутов;
• иногда еще выше в зависимости от задачи и оборудования.

Из-за высоты полета их сложнее не только услышать, но и увидеть. Квадрокоптеры, напротив, часто работают на малых высотах — в пределах деревьев, построек или рельефа. Именно низкий полет FPV-коптера делает его звук более резким и броским для человека на земле.

Почему самолеты сложнее заметить в небе, чем квадрокоптеры?

Есть несколько причин, почему самолеты и «крылья» менее заметны.

• Высшая высота полета. Самолет обычно работает выше, поэтому визуально смотрится как маленькая темная точка.
• Плавная траектория. Крыло не выполняет резких рывков. Человеческий глаз гораздо лучше замечает быстрые изменения направления, чем плавное равномерное движение.
• Меньше агрессивный звук. Низкочастотный гул самолета теряется в шуме ветра, транспорта или городского фона. Квадрокоптерный визг наоборот хорошо пробивается из-за окружающего шума.
• Компактный силуэт. Многие современные крылья имеют минималистичную форму без выраженных элементов. На большой дистанции они становятся почти незаметными.

Практические признаки для быстрой идентификации

Чтобы быстро понять, какой именно БПЛА находится в небе, достаточно обратить внимание на несколько факторов одновременно.

Квадрокоптер:

• Высокочастотный резкий шум. FPV-квадрокоптер создает характерный агрессивный звук через несколько пропеллеров малого диаметра, работающих на очень высоких оборотах. В воздухе это воспринимается как визг, жужжание или «роевой» шум. При резком ускорении или пикировании тональность быстро меняется, поэтому звук кажется нервным и резким.
• Возможность зависания. Одной из главных особенностей квадрокоптера является hovering — способность удерживать позицию в воздухе без движения вперед. Дрон может зависнуть над целью, плавно корректируя положение моторами. Именно такое поведение практически невозможно для классического FPV-самолета или крыла.
• Резкие маневры. Квадрокоптеры способны мгновенно изменять направление полета. Они могут резко ускоряться, тормозить, двигаться боком или быстро набирать высоту. В полете это выглядит как «дерганный» или очень динамичное движение.
• X-образный силуэт. Большинство FPV-коптеров имеют раму в форме буквы X. Если дрон летит невысоко или освещение достаточно, можна заметить четыре луча и размытие от пропеллеров. Даже на расстоянии квадрокоптер часто смотрится как компактная симметричная конструкция.
• Полет на малой высоте. FPV-квадрокоптеры обычно работают низко над землей, используя рельеф, деревья или здания в качестве укрытия. Поэтому их хорошо слышно, а иногда и визуально заметно даже без оптики.

FPV-самолет или крыло:

• Равномерный низкий гул. Самолеты и крылья обычно оснащаются большими пропеллерами с более низкими оборотами. Поэтому звук становится более глухим и равномерным. В полете он больше похож на далекий гул или свист воздушного потока без резких изменений тональности.
• Постоянное движение вперед. В отличие от квадрокоптера, самолет не может зависать. Для сотворения подъемной силы ему нужна неизменная скорость. Именно поэтому крыло почти всегда двигается плавно и без остановок.
• Плавные траектории. FPV-самолеты выполняют широкие повороты и большие дуги. Их полет выглядит стабильным и прогнозируемым. Резкие маневры для них менее характерны из-за особенностей аэродинамики.
• Силуэт самолета или треугольного крыла. В небе крыло часто смотрится как треугольник, стрела или маленький самолет без выраженного хвоста. Некоторые модели имеют V-образное оперение или удлиненный фюзеляж. На большой дистанции такие БПЛА легко спутать с птицей.
• Работа на большой высоте. Разведывательные крылья обычно летают значительно выше квадрокоптеров. Поэтому они менее заметны визуально и акустически. На большой высоте самолет часто виден только как маленькая темная точка, а звук может быть почти незаметным.

Если вас интересует не только классификация БПЛА по внешним признакам, но и их конструкция, назначение и принципы построения, рекомендуем ознакомиться также со статьей Военные беспилотники. Что о них нужно знать? Советы по подбору электроники, где подробно рассмотрены основные типы современных беспилотников и ключевые компоненты их систем.

Краткие итоги

FPV-квадрокоптеры и самолеты самолетного типа имеют принципиально разную аэродинамику, конструкцию и поведение в воздухе. Именно поэтому их можно очень точно отличить даже без специальной техники.

Самая заметная разница — в звуке. Квадрокоптер издает агрессивный высокочастотный шум и часто зависает в воздухе. Самолет или крыло звучит глуше, двигается плавно и постоянно поддерживает скорость.

Если одновременно оценивать акустику, силуэт и стиль полета, идентификация типа БПЛА становится проще даже на большой дистанции.
