Как увеличить дальность полета FPV-дрона: антенны, мощность VTX и протоколы

Статью подготовила

Катерина Помазан

Контент-менеджер, управляющая отделом

Для опытных FPV-пилотов дальность полета – это не просто метрика, а реальный показатель стабильности системы, качества сборки и уровня настроек. Желание «пробить» сигнал далее 10 – 15 км вполне естественный, особенно для long-range полетов в горах или над открытыми пространствами. Но сразу следует сказать: волшебного способа нет. Увеличение дальности - это комплекс решений в трех ключевых зонах: мощность видеопередатчика (VTX), антенны и настройка протоколов управления.

То есть дальность FPV-полета – это не один параметр, а результат взаимодействия нескольких систем: видеолинки, радиоуправления, антенн и условий среды. Попытка «просто поднять мощность» редко дает ожидаемый эффект. Значительно важнее – баланс и правильная конфигурация.

Если вас интересует базовое понимание возможностей радиуса действия, рекомендуем ознакомиться с подробным материалом о реальной дальности полета дронов.

Мощность VTX: почему 2 Вт не равны удвоению дальности

Новички часто считают, что если повысить мощность видеопередатчика с 1 Вт до 2 или 3 Вт – дальность сразу удвоится. Но физика радиосвязи говорит другое.

Мощность передачи влияет на сигнал логарифмически, а не линейно. Чтобы увеличить дальность в два раза, нужно приподнять мощность примерно в четыре раза, то есть с 1 Вт до 4 Вт. При этом большая мощность добавляет тепловыделение, нагрузку на питание и увеличивает вес системы охлаждения, что может сократить время полета.

Сигнал ослабевает пропорционально квадрату расстояния (закон обратных квадратов). То есть для удвоения дальности требуется примерно в 4 раза больше мощности, и даже это работает только в идеальных условиях.

Практические выводы:

• Переход с 1W на 2W дает прирост, но не радикальный (часто +20 – 30%).
• С 2W на 3W – еще меньший эффект.

Перегрев и шум могут даже ухудшить стабильность сигнала.

Итак, стоит отметить ключевой момент: эффективность антенны и ее ориентация дают больше, чем «сырые ваты». Целесообразнее вложить ресурсы в антенны и оптимизацию частот, чем просто разгонять мощность VTX. Мощный видеопередатчик без хорошей антенны работает как “мегаваттный фонарь в тумане”. Советуем обратить внимание на усилители сигнала.

Антенны: геометрия, поляризация и усиление

Антенна – это ваш “бинокль” в мире волн. Она не только передает сигнал, но и формирует направление, поляризацию и эффективную зону покрытия. Если вас интересует более подробная информация об изменении штатной антенны, стоит обратить внимание на статью, в которой рассказываем преимущества и недостатки этого процесса.

Поляризация RHCP vs LHCP

Поляризация определяет, в какую сторону закручивается волна сигнала. FPV-система должна иметь одинаковую поляризацию на передатчике и приемнике. Если вы поставите RHCP (Right-Hand Circular Polarization) на дрон и LHCP (Left-Hand Circular Polarization) на очки – сигнал практически “уничтожится”.

Это частая причина, почему дальность падает без очевидной причины.

RHCP сейчас более распространена, но LHCP может быть лучшим вариантом для политиков в местах с большим количеством других FPV-сигналов – меньше помех.

FPV-системы используют круговую поляризацию:

• RHCP (правосторонняя)
• LHCP (левосторонняя)

Критически:

• Передатчик и приемник должны быть одинаковой поляризации
• RHCP + LHCP = сильные потери сигнала (до −20 dB)

Это одна из самых распространенных причин «странной» потери дальности.

Коэффициент усиления (dBi) – не просто цифра, показатель dBi означает, насколько антенна фокусирует сигнал.

• 2-3 dBi - короткая дальность, широкое покрытие (типичный "цветок" или "омника").
• 7-9 dBi - заметно более узкий, но далекий луч (направленные антенны).

Здесь работает компромисс: чем больше усиление, тем уже поле приема. Для long-range прямых полетов – это то, что нужно. Для freestyle – нет.

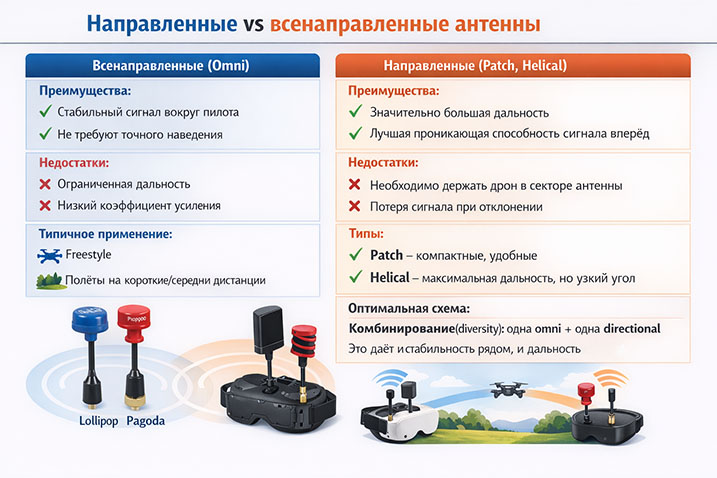

Направленные антенны против всенаправленных

Тип антенны непосредственно определяет, как распространяется сигнал и в каких сценариях он будет максимально эффективным.

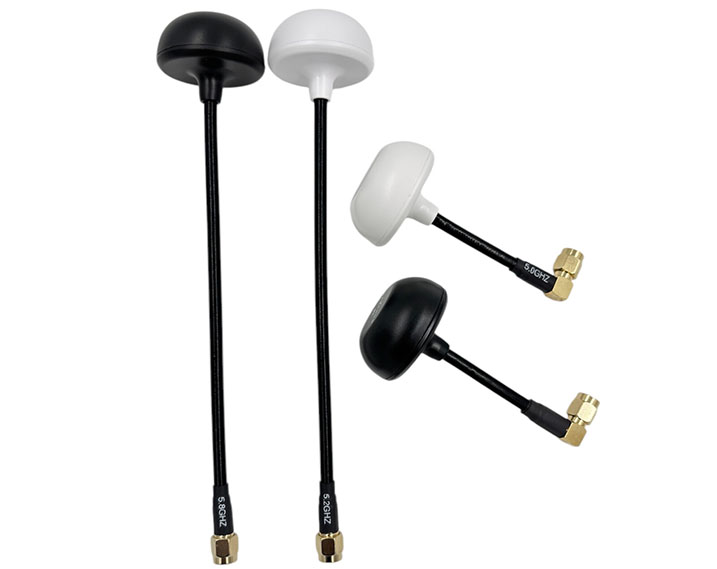

Всенаправленные антенны (например, Lollipop или Foxeer Pagoda) работают по принципу равномерного покрытия — сигнал распределяется на 360° по горизонтали. Это удобно для динамических полетов, когда дрон постоянно меняет положение относительно пилота: фристайл, близкие дистанции, активные маневры.

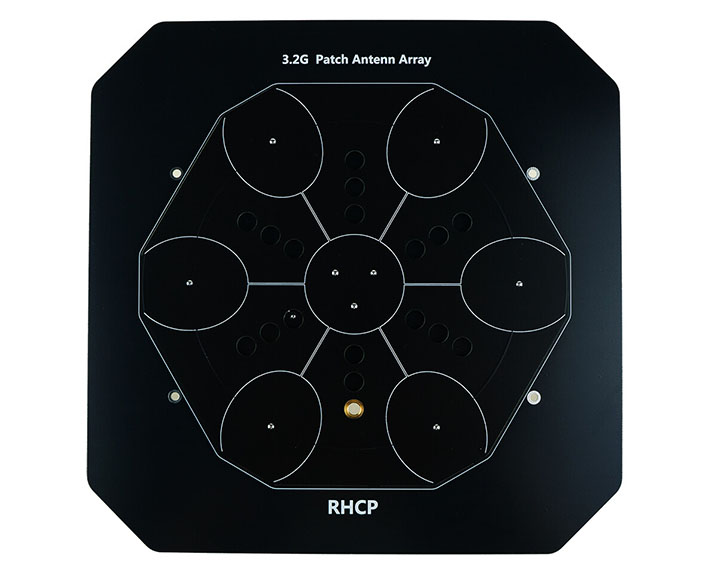

Направленные антенны (Patch, Helical, такие как Menace Patch или TrueRC X-Air) концентрируют сигнал в определенном направлении. Вместо рассеивания энергии вокруг, они формируют узкий «луч» — обычно до 120°. Это позволяет значительно увеличить дальность, но требует, чтобы дрон оставался в зоне покрытия антенны.

Фактически, направленная антенна работает как оптический телескоп для радиосигнала — она не создает больше мощности, а более эффективно ее использует. На практике связка: направленная антенна на очках + всенаправленная на дроне дает значительно больший прирост дальности, чем простое повышение мощности видеопередатчика с 1 Вт до 3 Вт.

Важно понимать: Высокий dBi ≠ более сильный сигнал во все стороны. Это означает перераспределение энергии в узкий сектор.

Примеры:

• 2-3 dBi → широкое покрытие (omni)
• 6-9 dBi → умеренно направленные
• 10+ dBi → узкий луч (directional)

Выбор рабочей частоты: компромисс между проницаемостью и чистотой эфира

Один из базовых параметров, непосредственно влияющий на стабильность и дальность FPV-связи - это частотный диапазон. Чаще используются 2,4 ГГц и 5,8 ГГц, и каждый из них формирует разное поведение радиолинка.

Диапазон 2,4 ГГц характеризуется лучшей способностью проходить через препятствия. Сигнал более эффективно огибает рельеф, частично проходит через деревья или застройку. Это делает его пригодным для полетов на больших дистанциях или в условиях сложного ландшафта. В то же время этот диапазон перегружен: Wi-Fi, Bluetooth и другие устройства создают фоновый шум, что может снижать качество связи.

Частота 5,8 ГГц работает по-другому. Она менее чувствительна к радиопомехам в плотной среде, обеспечивая более чистую и предполагаемую передачу видео. Однако физика распространения волн ограничивает ее способность проходить сквозь объекты - любые препятствия, включая здания или даже густую растительность, значительно ослабляют сигнал.

Практический выбор зависит от сценария:

• для открытых пространств и дальних маршрутов целесообразнее использовать 2,4 ГГц;
• в городской среде с высоким уровнем помех более стабильный результат обычно дает 5,8 ГГц.
• В контексте FPV важно рассматривать частоту не отдельно, а вместе с антеннами, мощностью передатчика и протоколом управления - только комплексная конфигурация дает прогнозируемый результат.

О нестандартных частотах для обхода помех при полетах на большие расстояния можете узнать из этой статьи.

Протоколы управления: ELRS и магия пакетов

Современные системы управления, такие как ExpressLRS (ELRS), используют адаптивные алгоритмы: они изменяют количество пакетов в секунду, чтобы оптимизировать стабильность сигнала в зависимости от дальности.

• 500 – 1000 Hz Packet Rate - для быстрой реакции во фристайле (low latency, меньшая дальность).
• 100 – 250 Hz Packet Rate - для long-range полетов; меньшая частота позволяет удерживать стабильную связь даже в десятках километров.

Кроме того, важно правильно подобрать output power приемника (до 1 Вт в современных ELRS-модулях) и использовать телеметрию, чтобы видеть напряжение, уровень RSSI/Link Quality и не заходить “в ноль”.

Настройки ExpressLRS для дальних полетов: чувствительность важнее скорости

В системах управления на базе ExpressLRS ключевым фактором дальности является не только мощность передатчика, но и параметры передачи пакетов. Именно они определяют, насколько стабильно приемник «держит» сигнал на грани возможностей.

Packet Rate: баланс между задержкой и дальностью

Частота пакетов (Packet Rate) напрямую влияет на чувствительность приемника. Чем ниже значение – тем больше дальность, но растет задержка управления.

Для практического использования:
2.4 ГГц (Long Range)

• Оптимальные режимы – 150 Гц или 50 Гц.
• 150 Гц дает компромисс между управляемостью и дальностью, тогда как 50 Гц ориентирован на максимальную дистанцию.

868/915 МГц (Long Range)

• Базовый и эффективный режим - 50 Гц.
• Именно он обеспечивает максимальную чувствительность и стабильную связь на больших расстояниях.

D-режимы: повышение надежности ссылки

Режимы типа D250 или D500 реализуют дублирование пакетов. Фактически это повышает вероятность корректного приема данных в сложных условиях:

• меньше потерь пакетов;
• более стабильный LQ на пределе сигнала;
• лучшая работа в условиях помех.

Это особенно актуально для полетов в 10+ км, где даже незначительные потери сигнала могут приводить к failsafe.

Дополнительные параметры, влияющие на результат: для достижения максимальной эффективности следует синхронизировать все настройки системы:

• Мощность передатчика (TX Power). Устанавливается в соответствии с возможностями оборудования: 250 мВт, 500 мВт или выше. Важно учитывать охлаждение и стабильность питания.
• Telemetry Ratio. Рекомендуемые значения - 1:32 или 1:64.
• Это уменьшает нагрузку на канал и повышает стабильность управления.
• LUA-скрипт ExpressLRS. Позволяет изменять параметры непосредственно с пульта в реальном времени – критически удобно для тестирования на поле.
• Синхронизация с Betaflight. После изменения Packet Rate необходимо проверить, что конфигурация контроллера полета соответствует новым параметрам, в противном случае возможны ошибки в обработке сигнала.

Для сценариев Long Range приоритет всегда один – максимальная стабильность ссылки. Поэтому базовая стратегия выглядит следующим образом:

• минимально возможный пакет Rate (часто 50 Гц);
• использование D-режимов для повышения надежности;
• адекватная мощность передатчика без перегрева;
• оптимизированная телеметрия.

Такой подход позволяет существенно расширить рабочий радиус без перехода на экстремальные или нестабильные конфигурации.

Ключевой параметр - Packet Rate (частота передачи пакетов). Как это работает:

• Высокий Packet Rate (250–500 Hz): минимальная задержка, меньшая дальность
• Низкий Packet Rate (25–100 Hz): значительно большая дальность, более высокая задержка

Практические рекомендации для дальних полетов:

• 50 Hz или даже 25 Hz
• Включен режим Dynamic Power
• Правильная частота: 2.4 GHz – универсально; 868/915 MHz – лучшая дальность и проникновение

Дополнительно:

• Проверить LQ (Link Quality) и RSSI
• Не ориентировать антенну приемника «в ноль» к пульту (избегать мертвых зон диполя)

Практические выводы

1. Не гоняйтесь только за ваттами. Увеличение мощности VTX имеет только после оптимизации антенн.
2. Следите за поляризацией. RHCP с RHCP, LHCP с LHCP – иначе теряете до 90% сигнала.
3. Комбинируйте антенны. Omni на дроне + Patch/Helical на очках или наземной станции – классика для long range.
4. Настройте ELRS. Для дальних полетов – низкий packet rate и высокая выходная мощность, но контролируйте нагрев и потребление.
5. Планируйте маршрут. Прямая видимость между передатчиком и приемником важнее любого апгрейда железа.

Практика показывает: переход с базовой конфигурации на правильно настроенную систему может дать увеличение дальности в 2-3 раза без экстремального повышения мощности.

Дальность FPV - это уравнение со многими переменными, где антенна и настройки играют большую роль, чем сама мощность. Умная комбинация направленных антенн, адекватного VTX и правильно подобранного packet rate способна увеличить дальность в несколько раз без риска перегрева или потери стабильности.

Если вы строите long-range платформу – начинайте не с цифр мощности, а с оптимизации антенн и конфигурации ELRS. Именно здесь кроется настоящая “магия дальности”.
