Як збільшити дальність польоту FPV-дрону: антени, потужність VTX та протоколи
Для досвідчених FPV-пілотів дальність польоту - це не просто метрика, а реальний показник стабільності системи, якості збірки та рівня налаштувань. Бажання «пробити» сигнал далі 10–15 км цілком природне, особливо для long-range польотів у горах чи над відкритими просторами. Але одразу варто сказати: чарівного способу немає. Збільшення дальності - це комплекс рішень у трьох ключових зонах: потужність відеопередавача (VTX), антени та налаштування протоколів керування.
Тобто, дальність FPV-польоту - це не один параметр, а результат взаємодії кількох систем: відеолінку, радіокерування, антен і умов середовища. Спроба «просто підняти потужність» рідко дає очікуваний ефект. Значно важливіше - баланс і правильна конфігурація.
Якщо вас цікавить базове розуміння можливостей радіусу дії, рекомендуємо ознайомитися з детальним матеріалом про реальну дальність польоту дронів.
Потужність VTX: чому 2 Вт не дорівнюють подвоєнню дальності
Новачки часто вважають, що якщо підвищити потужність відеопередавача з 1 Вт до 2 або 3 Вт - дальність одразу подвоїться. Але фізика радіозв’язку говорить інше.
Потужність передавання впливає на сигнал логарифмічно, а не лінійно. Щоб збільшити дальність у два рази, потрібно підняти потужність приблизно в чотири рази, тобто з 1 Вт до 4 Вт. При цьому більша потужність додає тепловиділення, навантаження на живлення й збільшує вагу системи охолодження - що може скоротити час польоту.
Сигнал слабшає пропорційно квадрату відстані (закон зворотних квадратів). Тобто для подвоєння дальності потрібно приблизно в 4 рази більше потужності, і навіть це працює лише в ідеальних умовах.
Практичні висновки:
- Перехід з 1W на 2W дає приріст, але не радикальний (часто +20–30%).
- З 2W на 3W - ще менший ефект.
Перегрів і шум можуть навіть погіршити стабільність сигналу.
Тож, варто зазначити ключовий момент: ефективність антени та її орієнтація дають більше, ніж «сирі вати». Доцільніше вкласти ресурси в антени та оптимізацію частот, ніж просто розганяти потужність VTX. Потужний відеопередавач без хорошої антени працює як “мегаватний ліхтар у тумані”. Радимо звернути увагу на підсилювачі сигналу.
Антени: геометрія, поляризація та посилення
Антена - це ваш “бінокль” у світі хвиль. Вона не лише передає сигнал, а й формує його напрям, поляризацію та ефективну зону покриття. Якщо вас цікавить більш детальна інформація про зміну штатної антени, варто звернути увагу на статтю, в якій розказуємо переваги і недоліки цього процесу.
Поляризація RHCP vs LHCP
Поляризація визначає, у який бік закручується хвиля сигналу. FPV-система повинна мати однакову поляризацію на передавачі й приймачі. Якщо ви поставите RHCP (Right-Hand Circular Polarization) на дрон і LHCP (Left-Hand Circular Polarization) на окуляри - сигнал практично “знищиться”.
Це часта причина, чому дальність падає без очевидної причини.
RHCP зараз більш поширена, але LHCP може бути кращим варіантом для політів у місцях із великою кількістю інших FPV-сигналів - менше перешкод.
FPV-системи використовують кругову поляризацію:
- RHCP (правостороння)
- LHCP (лівостороння)
Критично:
- Передавач і приймач мають бути однакової поляризації
- RHCP + LHCP = сильні втрати сигналу (до −20 dB)
Це одна з найпоширеніших причин «дивної» втрати дальності.
Коефіцієнт посилення (dBi) - не просто цифра, показник dBi означає, наскільки антена фокусує сигнал.
- 2–3 dBi - коротка дальність, широке покриття (типова «квітка» або «омніка»).
- 7–9 dBi - помітно вужчий, але далекий промінь (спрямовані антени).
Тут працює компроміс: чим більше посилення, тим вужче поле прийому. Для long-range прямих польотів - це те, що треба. Для freestyle - ні.

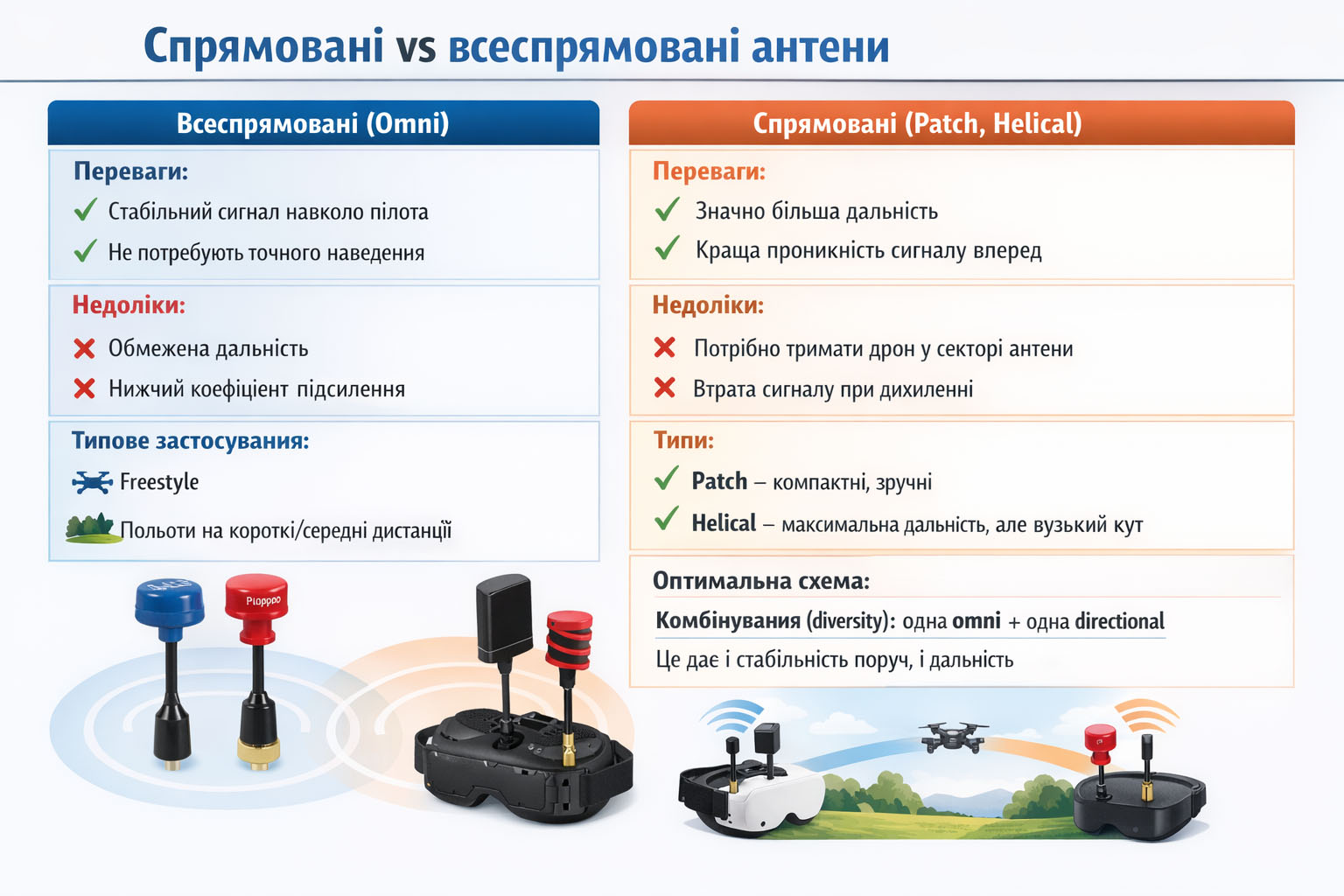

Спрямовані антени проти всеспрямованих
Тип антени безпосередньо визначає, як саме поширюється сигнал і в яких сценаріях він буде максимально ефективним.
Всеспрямовані антени (наприклад, Lollipop або Foxeer Pagoda) працюють по принципу рівномірного покриття — сигнал розподіляється на 360° по горизонталі. Це зручно для динамічних польотів, коли дрон постійно змінює положення відносно пілота: фрістайл, близькі дистанції, активні маневри.
Спрямовані антени (Patch, Helical, такі як Menace Patch або TrueRC X-Air) концентрують сигнал у певному напрямку. Замість розсіювання енергії навколо, вони формують вузький «промінь» — зазвичай до 120°. Це дозволяє значно збільшити дальність, але вимагає, щоб дрон залишався в зоні покриття антени.
Фактично, спрямована антена працює як оптичний телескоп для радіосигналу — вона не створює більше потужності, а ефективніше її використовує. На практиці зв’язка: спрямована антена на окулярах + всеспрямована на дроні дає значно більший приріст дальності, ніж просте підвищення потужності відеопередавача з 1 Вт до 3 Вт.
Важливо розуміти: Високий dBi ≠ сильніший сигнал у всі сторони. Це означає перерозподіл енергії у вузький сектор
Приклади:
- 2–3 dBi → широке покриття (omni)
- 6–9 dBi → помірно спрямовані
- 10+ dBi → вузький промінь (directional)
Вибір робочої частоти: компроміс між проникністю та чистотою ефіру
Один із базових параметрів, який безпосередньо впливає на стабільність і дальність FPV-зв’язку - це частотний діапазон. Найчастіше використовуються 2,4 ГГц і 5,8 ГГц, і кожен із них формує різну поведінку радіолінку.
Діапазон 2,4 ГГц характеризується кращою здатністю проходити крізь перешкоди. Сигнал ефективніше огинає рельєф, частково проходить через дерева або забудову. Це робить його придатним для польотів на великі дистанції або в умовах складного ландшафту. Водночас цей діапазон перевантажений: Wi-Fi, Bluetooth та інші пристрої створюють фоновий шум, що може знижувати якість зв’язку.
Частота 5,8 ГГц працює інакше. Вона менш чутлива до радіоперешкод у щільному середовищі, забезпечуючи більш чисту та передбачувану передачу відео. Однак фізика поширення хвиль обмежує її здатність проходити крізь об’єкти - будь-які перешкоди, включно з будівлями чи навіть густою рослинністю, значно послаблюють сигнал.
Практичний вибір залежить від сценарію:
- для відкритих просторів і дальніх маршрутів доцільніше використовувати 2,4 ГГц;
- у міському середовищі з високим рівнем завад стабільніший результат зазвичай дає 5,8 ГГц.
- У контексті FPV важливо розглядати частоту не окремо, а разом із антенами, потужністю передавача та протоколом керування - лише комплексна конфігурація дає прогнозований результат.
Про нестандартні частоти для обходу перешкод при польотах на великі відстані можете дізнатись з цієї статті.
Протоколи керування: ELRS і магія пакетів
Сучасні системи керування, такі як ExpressLRS (ELRS), використовують адаптивні алгоритми: вони змінюють кількість пакетів у секунду, щоб оптимізувати стабільність сигналу залежно від дальності.
- 500–1000 Hz Packet Rate - для швидкої реакції у фристайлі (low latency, менша дальність).
- 100–250 Hz Packet Rate - для long-range польотів; менша частота дозволяє утримувати стабільний зв’язок навіть за десятки кілометрів.
Крім того, важливо правильно підібрати output power приймача (до 1 Вт у сучасних ELRS-модулях) і використовувати телеметрію, щоб бачити напругу, рівень RSSI/Link Quality та не заходити “в нуль”.
Налаштування ExpressLRS для дальніх польотів: чутливість важливіша за швидкість
У системах керування на базі ExpressLRS ключовим фактором дальності є не лише потужність передавача, а передусім параметри передачі пакетів. Саме вони визначають, наскільки стабільно приймач «тримає» сигнал на межі можливостей.
Packet Rate: баланс між затримкою та дальністю
Частота пакетів (Packet Rate) прямо впливає на чутливість приймача. Чим нижче значення - тим більша дальність, але зростає затримка керування.
Для практичного використання:
2.4 ГГц (Long Range)
- Оптимальні режими - 150 Гц або 50 Гц.
- 150 Гц дає компроміс між керованістю і дальністю, тоді як 50 Гц орієнтований на максимальну дистанцію.
868/915 МГц (Long Range)
- Базовий і найефективніший режим - 50 Гц.
- Саме він забезпечує максимальну чутливість і стабільний зв’язок на великих відстанях.
D-режими: підвищення надійності лінку
Режими типу D250 або D500 реалізують дублювання пакетів. Фактично це підвищує ймовірність коректного прийому даних у складних умовах:
- менше втрат пакетів;
- стабільніший LQ на межі сигналу;
- краща робота в умовах завад.
Це особливо актуально для польотів за 10+ км, де навіть незначні втрати сигналу можуть призводити до failsafe.
Додаткові параметри, які впливають на результат: для досягнення максимальної ефективності варто синхронізувати всі налаштування системи:
- Потужність передавача (TX Power). Встановлюється відповідно до можливостей обладнання: 250 мВт, 500 мВт або вище. Важливо враховувати охолодження та стабільність живлення.
- Telemetry Ratio. Рекомендовані значення - 1:32 або 1:64.
- Це зменшує навантаження на канал і підвищує стабільність керування.
- LUA-скрипт ExpressLRS. Дає змогу змінювати параметри безпосередньо з пульта в реальному часі - критично зручно для тестування на полі.
- Синхронізація з Betaflight. Після зміни Packet Rate необхідно перевірити, що конфігурація контролера польоту відповідає новим параметрам, інакше можливі помилки в обробці сигналу.
Для сценаріїв Long Range пріоритет завжди один - максимальна стабільність лінку. Тому базова стратегія виглядає так:
- мінімально можливий Packet Rate (часто 50 Гц);
- використання D-режимів для підвищення надійності;
- адекватна потужність передавача без перегріву;
- оптимізована телеметрія.
Такий підхід дозволяє суттєво розширити робочий радіус без переходу на екстремальні або нестабільні конфігурації.
Ключовий параметр - Packet Rate (частота передачі пакетів). Як це працює:
- Високий Packet Rate (250–500 Hz): мінімальна затримка, менша дальність
- Низький Packet Rate (25–100 Hz): значно більша дальність, вища затримка
Практичні рекомендації для дальніх польотів:
- 50 Hz або навіть 25 Hz
- Увімкнений режим Dynamic Power
- Правильна частота: 2.4 GHz - універсально; 868/915 MHz - краща дальність і проникнення
Додатково:
- Перевірити LQ (Link Quality) і RSSI
- Не орієнтувати антену приймача «в нуль» до пульта (уникати мертвих зон диполя)
Практичні висновки
- Не ганяйтеся лише за ватами. Збільшення потужності VTX має сенс лише після оптимізації антен.
- Слідкуйте за поляризацією. RHCP з RHCP, LHCP з LHCP - інакше втрачаєте до 90% сигналу.
- Комбінуйте антени. Omni на дроні + Patch/Helical на окулярах або наземній станції - класика для long range.
- Налаштуйте ELRS. Для дальніх польотів - низький packet rate і висока вихідна потужність, але контролюйте нагрів і споживання.
- Плануйте маршрут. Пряма видимість між передавачем і приймачем важливіша, ніж будь-який апгрейд заліза.
Практика показує: перехід з базової конфігурації на правильно налаштовану систему може дати збільшення дальності у 2–3 рази без екстремального підвищення потужності.
Дальність FPV - це рівняння з багатьма змінними, де антена й налаштування відіграють більшу роль, ніж сама потужність. Розумна комбінація спрямованих антен, адекватного VTX і правильно підібраного packet rate здатна збільшити дальність у кілька разів без ризику перегріву чи втрати стабільності.
Якщо ви будуєте long-range платформу - починайте не з цифр потужності, а з оптимізації антен та конфігурації ELRS. Саме тут криється справжня “магія дальності”.
