Полевая зарядка FPV-дронов: как питать IMAX B6 и ToolkitRC от зарядной станции

Статью подготовила

Катерина Помазан

Контент-менеджер, управляющая отделом

FPV-полеты давно перестали быть «домашним» хобби. Сегодня нормальный выезд — это десятки аккумуляторов, зарядка прямо в поле и постоянная борьба за автономность. Особенно если речь идет о дальнобойных FPV-сборниках, крыльях или тяжелых 7-10-дюймовых коптерах на Li-Ion и LiPo.

На практике главный вопрос звучит просто: как правильно питать зарядное устройство в поле, чтобы не терять половину энергии и не сжечь />Разберемся на примере популярных зарядок: SkyRC IMAX B6 и ToolkitRC M6DAC, а также портативных станций EcoFlow и Oukitel.

Почему полевая зарядка — это отдельная система

Многие новички совершают одинаковую ошибку: покупают мощную зарядную станцию на 1000 – 2000 Вт и считают, что этого достаточно. Логика поняла: чем больше цифра на коробке, тем дольше должно работать оборудование. Но в реальных условиях FPV это работает не совсем так.

Емкость станции — только один элемент системы. На самом деле важно не только то, сколько энергии накоплено внутри, но сколько этой энергии реально дойдет до аккумулятора дрона. Между батареей станции и LiPo-паком находится целая цепь компонентов: инвертор, блок питания, кабели, зарядное устройство, балансировочная система. Каждый из них потребляет часть энергии.

Например, если зарядка работает через розетку 220 В, происходит несколько последовательных преобразований:

• постоянный ток внутри станции (DC);
• преобразование в переменный ток 220 В (AC);
• повторное преобразование блока питания обратно в DC;
• подача энергии на зарядное устройство;
• зарядка LiPo или Li-Ion аккумулятора.

На каждом этапе возникают потери в виде нагревания электроники и снижения эффективности. Даже если отдельный элемент теряет только 5-10%, суммарно цифра становится ощутимой.

Помимо этого, на автономность влияют и другие факторы:

• Тип выхода (AC или DC). Прямое питание от DC обычно эффективнее использования инвертора.
• КПД зарядного устройства. Различные модели имеют разную эффективность преобразования энергии.
• Ток зарядки. Высший ток сокращает время зарядки, но увеличивает нагрузку и тепловыделение.
• Тип аккумуляторов. LiPo и Li-Ion ведут себя по-разному при зарядке и имеют разные режимы работы.
• Потери на инверторе. Особенно заметны при высоких мощностях.
• Правильная балансировка. Если зарядное устройство долго выравнивает банки, часть энергии расходуется непроизводительно.
• Температура. В холоде батареи временно теряют часть доступной емкости, а в жару эффективность электроники также снижается.

На практике это заметно во время долгих выездов. Два пилота могут использовать станции одинаковой емкости, но один зарядит условно 12-14 аккумуляторов, а другой только 8-10. Разница часто объясняется не батареей станции, а именно способом организации всей системы питания.

В FPV-сетапе можно легко потерять 20-35% энергии только из-за неправильной схемы подключения. А это уже не просто цифры — это несколько пропущенных вылетов в конце дня.

Как подключать IMAX B6 и ToolkitRC к зарядной станции

Вариант 1: через AC-розетку (220 В). Самый простой сценарий:

• зарядная станция;
• включен инвертор;
• блок питания;
• зарядка.

Схема выглядит так:

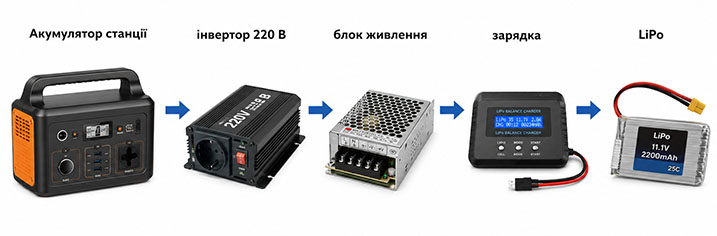

Аккумулятор станции → инвертор 220 В → блок питания → зарядка → LiPo

Работает почти с любой зарядкой, включая SkyRC IMAX B6. Но здесь есть проблема: двойное преобразование энергии. Сначала DC со станции превращается в AC 220 В, затем блок питания зарядки снова переводит AC в DC. На каждом этапе есть потери.

Типичные потери:

• инвертор: 10 – 15%;
• блок питания: 5–12%;
• самая зарядка: еще несколько процентов.

В результате реальный КПД системы может упасть до 70–80%. А для больших Li-Ion сборников это достаточно критично.

Вариант 2: Прямое питание от DC-выхода. Это правильный способ для FPV полетов. Многие современные станции имеют:

• XT60;
• DC5521;
• автомобильный выход 12 В;
• регулируемый DC-выход.

Схема более эффективна:

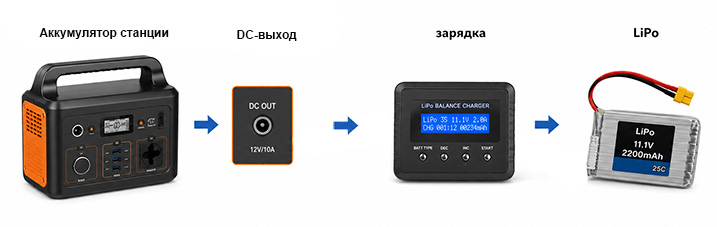

Аккумулятор станции → DC-выход → зарядка → LiPo

Без инвертора потери заметно меньше, например, ToolkitRC M6DAC может работать напрямую от DC-входа 7-28 В. Это идеальный вариант для полевых условий.

Преимущества:

• меньший нагрев;
• высший КПД;
• продолжительное время работы станции;
• меньше шума;
• низкая нагрузка на инвертор.

Особенно это заметно при зарядке:

• 6S LiPo;
• Li-Ion 4S/6S;
• больших 21700-сборников;
• аккумуляторы для крыльев.

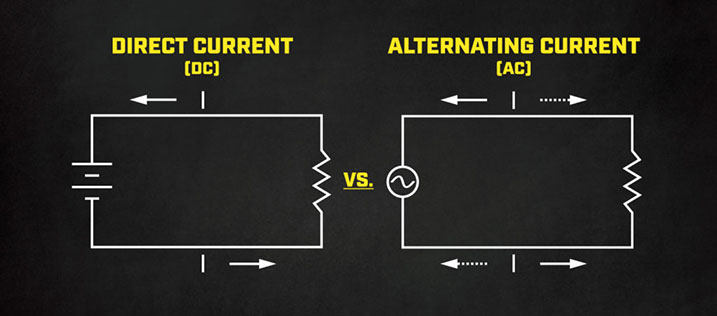

AC vs DC: насколько велика разница

На бумаге разница между подключением через AC и DC может показаться незначительной. В конце концов зарядное устройство работает в обоих случаях, а аккумуляторы все равно заряжаются. Но в полевых условиях, когда каждый ватт-час имеет значение, разница быстро становится заметной.

Представим типичную ситуацию: есть портативная зарядная станция емкостью 1000 Wh, зарядное устройство мощностью 100 Вт и несколько 6S LiPo-аккумуляторов для полетов. На первый взгляд может показаться, что все 1000Wh пойдут на зарядку пакетов. На самом деле, часть энергии исчезнет еще до того, как дойдет до аккумуляторов.

При использовании AC-выхода станция сначала превращает постоянный ток аккумулятора в переменный 220 В, а затем блок питания зарядного устройства снова переводит его в постоянный ток. Каждое такое превращение сопровождается потерями. В результате со станции на практике часто удается получить около 700 – 800 Wh полезной энергии.

При прямом подключении через DC цепь значительно короче. Энергия не проходит через инвертор и меньше тратится на излишние преобразования. В таких условиях реально доступными могут оставаться примерно 850 – 920 Wh.

Разница в несколько сотен ватт-часов выглядит не очень впечатляюще, пока не перевести ее в реальные полеты. Для FPV-пилота это может означать еще один полный цикл зарядки всех аккумуляторов, несколько дополнительных вылетов или даже еще 2-3 часа работы в поле.

Особенно это заметно во время длительных выездов, когда нет возможности быстро подзарядить саму станцию. Один пилот уже начинает экономить аккумуляторы и завершать день, а другой с таким же запасом энергии продолжает летать. И причина часто не в большей батарее, а в правильном использовании DC питания. Для FPV это уже не мелочь, а вполне ощутимая разница в автономности.

Почему IMAX B6 часто работает хуже в поле

SkyRC IMAX B6 — одна из самых известных зарядок среди моделистов. Многие пилоты начинали именно с нее, и даже сегодня эта модель остается популярной благодаря доступной цене и простоте. Для домашнего использования она до сих пор может быть хорошим решением, но в полевых условиях ее ограничения становятся заметнее.

Основные проблемы IMAX B6 в поле:

• относительно невысокая мощность;
• медленнее балансировки банок;
• ограничение тока зарядки;
• низкая эффективность;
• сильная зависимость от стабильного и качественного блока питания.

При зарядке одного небольшого 3S или 4S аккумулятора эти недостатки могут почти не ощущаться. Но когда в выездном комплекте уже несколько пакетов, большие аккумуляторы или дальнобойные сборки, ситуация меняется. Зарядка начинает работать дольше, балансировка занимает больше времени, а общая скорость подготовки к следующему вылету падает. Особенно это становится заметно при работе с 6S LiPo, большими Li-Ion сборками или при последовательной зарядке нескольких аккумуляторов в течение дня.

Современные зарядки от ToolkitRC создавались уже с учетом потребностей FPV-пилотов и полевого использования. Они обычно предлагают:

• широкий диапазон входа DC;
• компактные размеры;
• высшая мощность;
• поддержку USB-C PD;
• подробнее телеметрия и мониторинг параметров.

В результате разница заметна не только в цифрах характеристик. Современная зарядка позволяет тратить меньше времени на обслуживание аккумуляторов и больше времени на сами полеты, что для FPV часто важнее экономии нескольких долларов при покупке.

Параллельная зарядка: удобно, но опасно

Parallel charging boards стали почти стандартом в FPV. Идея проста:

• несколько LiPo подключаются одновременно;
• зарядка видит их как один большой аккумулятор.

Это экономит много времени. Но именно здесь происходит больше всего пожаров.

Главное правило параллельной зарядки

Параллельная зарядка экономит много времени, но работает только тогда, когда все аккумуляторы имеют максимально близкое напряжение. Это самое важное правило, которое нельзя игнорировать.

Когда несколько аккумуляторов подключаются к параллельной плате, они фактически становятся одной большой батареей. Зарядное устройство уже не воспринимает их как отдельные пакеты — он видит общую систему и пытается заряжать ее как единственный аккумулятор. Поэтому состояние всех подключенных батарей должно быть максимально одинаковым.

Обычно безопасной считается разница примерно до 0.05 – 0.1 В на каждую банку. Чем меньше разница — тем лучше. Рассмотрим обычный пример. Один 6S аккумулятор имеет напряжение 3.82 В на банке, а другой — 3.40 В на банке. Кажется, что разница невелика — всего 0.42 В на элемент. Но для 6S-пака это уже суммарно:

• 22.92 В у первого аккумулятора;
• 20.40 В у второго.
• Разница между ними составляет более 2.5 В.

Проблема в том, что после подключения к параллельной плате аккумуляторы начинают самостоятельно выравнивать напряжение еще до начала работы зарядного устройства. Ток начинает течь от более заряженного пакета к менее заряженному практически мгновенно.

И здесь возникает опасный момент: этот процесс никак не контролируется зарядкой. Он идет напрямую через силовые кабели и дорожки платы. В таких случаях выравнивающий ток может достигать очень высоких значений и приводить к следующим последствиям:

• плавление XT60-коннекторов или разъемов платы;
• перегрева и повреждение дорожек;
• образование искр во время подключения;
• сильного нагрева аккумулятора;
• повреждение ячеек батареи;
• возгорание LiPo.

Самое опасное то, что проблема не всегда возникает мгновенно. Иногда подключение происходит без видимых последствий, но аккумулятор получает внутреннее повреждение. Позже это может проявиться в виде вздутия пакета, сильного проседания напряжения под погрузкой или нестабильной работы во время полета. Именно поэтому опытные FPV-пилоты перед параллельной зарядкой почти всегда проверяют напряжение каждого пакета через меню зарядного устройства или отдельный тестер. Это занимает несколько секунд, но может спасти не только аккумуляторы, но и все оборудование.

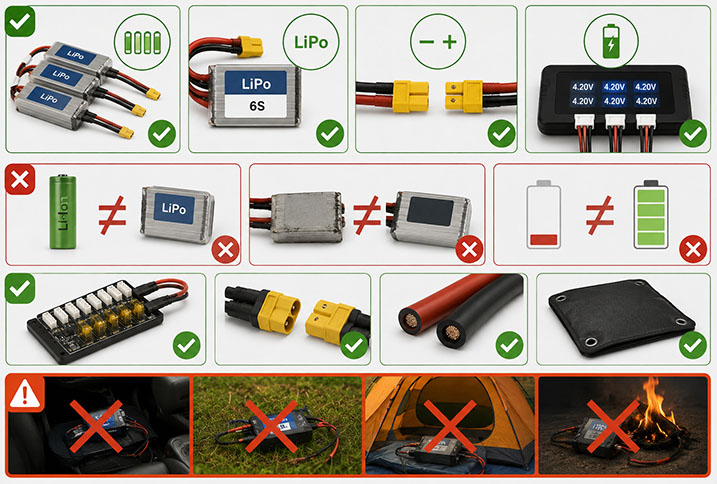

Правила безопасной параллельной зарядки (parallel charging)

Всегда проверяйте:

• количество банок;
• тип аккумулятора;
• полярность;
• напряжение каждой сборки.

Не смешивайте:

• Li-Ion и LiPo;
• старые и новые аккумуляторы;
• сильно разряженные и полностью заряженные паки.

Используйте:

• платы с предохранителями;
• качественные XT60;
• толстые силовые провода;
• негорючие поверхности.

Не оставляйте зарядку без присмотра. Особенно в машине, на траве или внутри палатки.

Какая зарядная станция лучше для FPV

При выборе зарядной станции для FPV многие смотрят прежде всего на большие цифры в характеристиках — 1500 Вт, 2000 Вт или даже больше. Но в полевых условиях максимальная мощность далеко не всегда является основным показателем. Для пилота гораздо важнее, как станция ведет себя под реальной нагрузкой и насколько эффективно она может питать зарядное оборудование в течение всего дня.

В первую очередь следует обращать внимание на несколько ключевых параметров:

• реальную доступную емкость;
• стабильность DC-выхода;
• поведение под длительной нагрузкой;
• скорость зарядки самой станции;
• ресурс циклов аккумулятора.

EcoFlow обычно выделяются более качественной электроникой и хорошо оптимизированной системой питания. В реальных условиях это часто означает более стабильную работу инвертора, более эффективный DC-секшн и скорее восстановление заряда самой станции между выездами.

Oukitel чаще привлекают другие преимущества:

• выгодным соотношением цены и емкости;
• низкой стоимостью за ватт-час;
• хорошей автономностью.

Для FPV-пилота ключевым фактором остается не количество AC-розеток, а наличие полноценного и стабильного DC-выхода. Именно он позволяет снизить потери и получить максимум полезной энергии от станции.

Практическая схема полевого сетапа

Сегодня большинство опытных пилотов постепенно приходят к похожей конфигурации полевого зарядного комплекта:

• зарядная станция на базе LiFePO4;
• прямой DC-выход XT60;
• ToolkitRC M6DAC или аналогичное устройство;
• параллельная плата с предохранителями;
• отдельный вольтметр и LiPo safe bag.

Такая схема позволяет снизить потери энергии, ускорить зарядку аккумуляторов и сделать работу системы более стабильной. Дополнительно уменьшается нагрузка на электронику, а риск перегрева во время длинных полевых сессий становится ниже. Для регулярных выездов это уже не просто набор аксессуаров, а полноценная энергосистема для FPV.

Кратко подведем итоги

Полевая зарядка FPV-дронов — это уже не «дополнительный аксессуар», а полноценная энергосистема. И главное заблуждение здесь — использовать бытовой подход через 220 В, теряя энергию на каждом преобразовании.

Для современного FPV оптимальная схема — это прямое DC-питание зарядки от портативной станции. Она эффективнее, холоднее и дает больше реальных циклов зарядки в поле.

А parallel charging, несмотря на все удобство, требует дисциплины. В FPV ошибки с аккумуляторами заканчиваются очень дорого. от испорченных паков до пожара в авто или мастерской.
