FPV-польоти давно перестали бути «домашнім» хобі. Сьогодні нормальний виїзд — це десятки акумуляторів, зарядка прямо в полі та постійна боротьба за автономність. Особливо якщо мова йде про далекобійні FPV-збірки, крила або важкі 7–10-дюймові коптери на Li-Ion і LiPo.

На практиці головне питання звучить просто: як правильно живити зарядний пристрій у полі, щоб не втрачати половину енергії та не спалити акумулятори?
Розберемося на прикладі популярних зарядок: SkyRC IMAX B6 та ToolkitRC M6DAC, а також портативних станцій EcoFlow і Oukitel.

Чому польова зарядка — це окрема система

Багато новачків роблять однакову помилку: купують потужну зарядну станцію на 1000–2000 Вт і вважають, що цього достатньо. Логіка зрозуміла: чим більша цифра на коробці, тим довше має працювати обладнання. Але в реальних умовах FPV це працює не зовсім так.

Ємність станції — лише один елемент системи. Насправді важливо не тільки те, скільки енергії накопичено всередині, а й скільки цієї енергії реально дійде до акумулятора дрона. Між батареєю станції та LiPo-паком знаходиться цілий ланцюг компонентів: інвертор, блок живлення, кабелі, зарядний пристрій, балансувальна система. Кожен із них споживає частину енергії.

Наприклад, якщо зарядка працює через розетку 220 В, відбувається кілька послідовних перетворень:

• постійний струм усередині станції (DC);
• перетворення в змінний струм 220 В (AC);
• повторне перетворення блока живлення назад у DC;
• подача енергії на зарядний пристрій;
• зарядка LiPo або Li-Ion акумулятора.

На кожному етапі виникають втрати у вигляді нагрівання електроніки та зниження ефективності. Навіть якщо окремий елемент втрачає лише 5–10%, сумарно цифра стає відчутною.

Окрім цього, на автономність впливають й інші фактори:

• Тип виходу (AC або DC). Пряме живлення від DC зазвичай ефективніше за використання інвертора.
• ККД зарядного пристрою. Різні моделі мають різну ефективність перетворення енергії.
• Струм зарядки. Вищий струм скорочує час заряджання, але збільшує навантаження та тепловиділення.
• Тип акумуляторів. LiPo і Li-Ion поводяться по-різному при зарядці та мають різні режими роботи.
• Втрати на інверторі. Особливо помітні при високих потужностях.
• Правильне балансування. Якщо зарядний пристрій довго вирівнює банки, частина енергії витрачається непродуктивно.
• Температура. У холоді батареї тимчасово втрачають частину доступної ємності, а в спеку ефективність електроніки також знижується.

На практиці це добре помітно під час довгих виїздів. Два пілоти можуть використовувати станції однакової ємності, але один зарядить умовно 12–14 акумуляторів, а інший лише 8–10. Різниця часто пояснюється не батареєю станції, а саме способом організації всієї системи живлення.

У FPV-сетапі можна легко втратити 20–35% енергії тільки через неправильну схему підключення. А це вже не просто цифри — це кілька пропущених вильотів у кінці дня.

Як підключати IMAX B6 та ToolkitRC до зарядної станції

Варіант 1: через AC-розетку (220 В). Найпростіший сценарій:

• зарядна станція;
• увімкнений інвертор;
• блок живлення;
• зарядка.

Схема виглядає так:

Акумулятор станції → інвертор 220 В → блок живлення → зарядка → LiPo

Працює майже з будь-якою зарядкою, включно з SkyRC IMAX B6. Але тут є проблема: подвійне перетворення енергії. Спочатку DC зі станції перетворюється в AC 220 В, потім блок живлення зарядки знову переводить AC у DC. На кожному етапі є втрати.

Типові втрати:

• інвертор: 10–15%;
• блок живлення: 5–12%;
• сама зарядка: ще кілька відсотків.

У результаті реальний ККД системи може впасти до 70–80%. А для великих Li-Ion збірок це доволі критично.

Варіант 2: пряме живлення від DC-виходу. Це правильний спосіб для FPV-польотів. Багато сучасних станцій мають:

• XT60;
• DC5521;
• автомобільний вихід 12 В;
• регульований DC-вихід.

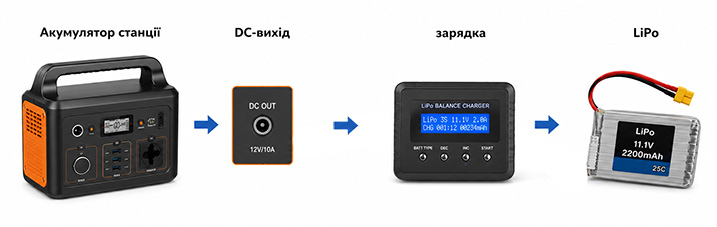

Схема значно ефективніша:

Акумулятор станції → DC-вихід → зарядка → LiPo

Без інвертора втрати помітно менші, наприклад, ToolkitRC M6DAC може працювати напряму від DC-входу 7–28 В. Це ідеальний варіант для польових умов.

Переваги:

• менше нагрівання;
• вищий ККД;
• довший час роботи станції;
• менше шуму;
• нижче навантаження на інвертор.

Особливо це помітно при зарядці:

• 6S LiPo;
• Li-Ion 4S/6S;
• великих 21700-збірок;
• акумуляторів для крил.

AC vs DC: наскільки велика різниця

На папері різниця між підключенням через AC і DC може здаватися незначною. Зрештою, зарядний пристрій працює в обох випадках, а акумулятори все одно заряджаються. Але в польових умовах, коли кожен ват-година має значення, різниця швидко стає помітною.

Уявімо типову ситуацію: є портативна зарядна станція ємністю 1000 Wh, зарядний пристрій потужністю 100 Вт і кілька 6S LiPo-акумуляторів для польотів. На перший погляд може здатися, що всі 1000 Wh підуть на зарядку пакетів. Насправді частина енергії зникне ще до того, як дійде до акумуляторів.

При використанні AC-виходу станція спочатку перетворює постійний струм акумулятора на змінний 220 В, а потім блок живлення зарядного пристрою знову переводить його в постійний струм. Кожне таке перетворення супроводжується втратами. У результаті зі станції на практиці часто вдається отримати близько 700–800 Wh корисної енергії.

При прямому підключенні через DC ланцюг значно коротший. Енергія не проходить через інвертор і менше витрачається на зайві перетворення. У таких умовах реально доступними можуть залишатися приблизно 850–920 Wh.

Різниця в кілька сотень ват-годин виглядає не дуже вражаюче, поки не перевести її у реальні польоти. Для FPV-пілота це може означати ще один повний цикл зарядки всіх акумуляторів, кілька додаткових вильотів або навіть ще 2–3 години роботи в полі.

Особливо це стає помітним під час тривалих виїздів, коли немає можливості швидко підзарядити саму станцію. Один пілот уже починає економити акумулятори й завершувати день, а інший із таким самим запасом енергії продовжує літати. І причина часто не у більшій батареї, а в правильному використанні DC-живлення. Для FPV це вже не дрібниця, а цілком відчутна різниця в автономності.

Чому IMAX B6 часто працює гірше в полі

SkyRC IMAX B6 — одна з найвідоміших зарядок серед моделістів. Багато пілотів починали саме з неї, і навіть сьогодні ця модель залишається популярною завдяки доступній ціні та простоті. Для домашнього використання вона досі може бути хорошим рішенням, але в польових умовах її обмеження стають значно помітнішими.

Основні проблеми IMAX B6 у полі:

• відносно невисока потужність;
• повільніше балансування банок;
• обмеження струму зарядки;
• нижча ефективність;
• сильна залежність від стабільного та якісного блока живлення.

Під час зарядки одного невеликого 3S або 4S акумулятора ці недоліки можуть майже не відчуватися. Але коли у виїзному комплекті вже є кілька пакетів, великі акумулятори або далекобійні збірки, ситуація змінюється. Зарядка починає працювати довше, балансування займає більше часу, а загальна швидкість підготовки до наступного вильоту падає. Особливо це стає помітно при роботі з 6S LiPo, великими Li-Ion збірками або при послідовній зарядці кількох акумуляторів протягом дня.

Сучасні зарядки від ToolkitRC створювалися вже з урахуванням потреб FPV-пілотів і польового використання. Вони зазвичай пропонують:

• широкий діапазон DC-входу;
• компактні розміри;
• вищу потужність;
• підтримку USB-C PD;
• детальнішу телеметрію та моніторинг параметрів.

У результаті різниця помітна не лише в цифрах характеристик. Сучасна зарядка дозволяє витрачати менше часу на обслуговування акумуляторів і більше часу на самі польоти, що для FPV часто важливіше за економію кількох доларів під час покупки.

Паралельна зарядка: зручно, але небезпечно

Parallel charging boards стали майже стандартом у FPV. Ідея проста:

• кілька LiPo підключаються одночасно;
• зарядка бачить їх як один великий акумулятор.

Це економить багато часу. Але саме тут трапляється найбільше пожеж.

Головне правило паралельної зарядки

Паралельна зарядка економить багато часу, але працює лише тоді, коли всі акумулятори мають максимально близьку напругу. Це найважливіше правило, яке не можна ігнорувати.

Коли кілька акумуляторів підключаються до паралельної плати, вони фактично стають однією великою батареєю. Зарядний пристрій вже не сприймає їх як окремі пакети — він бачить загальну систему та намагається заряджати її як єдиний акумулятор. Саме тому стан усіх підключених батарей має бути максимально однаковим.

Зазвичай безпечною вважається різниця приблизно до 0.05–0.1 В на кожну банку. Чим менша різниця — тим краще. Розглянемо простий приклад. Один 6S акумулятор має напругу 3.82 В на банку, а інший — 3.40 В на банку. Здається, що різниця невелика — лише 0.42 В на елемент. Але для 6S-пака сумарно це вже:

• 22.92 В у першого акумулятора;
• 20.40 В у другого.
• Різниця між ними становить понад 2.5 В.

Проблема в тому, що після підключення до паралельної плати акумулятори починають самостійно вирівнювати напругу ще до початку роботи зарядного пристрою. Струм починає текти від більш зарядженого пакета до менш зарядженого практично миттєво.

І тут виникає небезпечний момент: цей процес ніяк не контролюється зарядкою. Він відбувається напряму через силові кабелі та доріжки плати. У таких випадках вирівнювальний струм може досягати дуже високих значень і призводити до таких наслідків:

• плавлення XT60-конекторів або роз'ємів плати;
• перегріву та пошкодження доріжок;
• утворення іскор під час підключення;
• сильного нагріву акумулятора;
• пошкодження осередків батареї;
• займання LiPo.

Найнебезпечніше те, що проблема не завжди виникає миттєво. Іноді підключення проходить без видимих наслідків, але акумулятор отримує внутрішнє пошкодження. Пізніше це може проявитися у вигляді здуття пакета, сильного просідання напруги під навантаженням або нестабільної роботи під час польоту.
Саме тому досвідчені FPV-пілоти перед паралельною зарядкою майже завжди перевіряють напругу кожного пакета через меню зарядного пристрою або окремий тестер. Це займає кілька секунд, але може врятувати не лише акумулятори, а й усе обладнання.

Правила безпечної паралельної зарядки (parallel charging)

Завжди перевіряйте:

• кількість банок;
• тип акумулятора;
• полярність;
• напругу кожної збірки.

Не змішуйте:

• Li-Ion та LiPo;
• старі й нові акумулятори;
• сильно розряджені та повністю заряджені паки.

Використовуйте:

• плати з запобіжниками;
• якісні XT60;
• товсті силові дроти;
• негорючі поверхні.

Не залишайте зарядку без нагляду. Особливо у машині, на траві або всередині намету.

Яка зарядна станція краща для FPV

При виборі зарядної станції для FPV багато хто дивиться насамперед на великі цифри в характеристиках — 1500 Вт, 2000 Вт або навіть більше. Але в польових умовах максимальна потужність далеко не завжди є головним показником. Для пілота значно важливіше, як станція поводиться під реальним навантаженням і наскільки ефективно вона може живити зарядне обладнання протягом усього дня.

Насамперед варто звертати увагу на кілька ключових параметрів:

• реальну доступну ємність;
• стабільність DC-виходу;
• поведінку під тривалим навантаженням;
• швидкість заряджання самої станції;
• ресурс циклів акумулятора.

EcoFlow зазвичай виділяються якіснішою електронікою та добре оптимізованою системою живлення. У реальних умовах це часто означає стабільнішу роботу інвертора, ефективніший DC-секшн і швидше відновлення заряду самої станції між виїздами.

Oukitel частіше приваблюють іншими перевагами:

• вигідним співвідношенням ціни та ємності;
• нижчою вартістю за ват-годину;
• хорошою автономністю.

Для FPV-пілота ключовим фактором залишається не кількість AC-розеток, а наявність повноцінного та стабільного DC-виходу. Саме він дозволяє зменшити втрати та отримати максимум корисної енергії від станції.

Практична схема польового сетапу

Сьогодні більшість досвідчених пілотів поступово приходять до схожої конфігурації польового зарядного комплекту:

• зарядна станція на базі LiFePO4;
• прямий DC-вихід XT60;
• ToolkitRC M6DAC або схожий пристрій;
• паралельна плата із запобіжниками;
• окремий вольтметр та LiPo safe bag.

Така схема дозволяє знизити втрати енергії, прискорити зарядку акумуляторів і зробити роботу системи стабільнішою. Додатково зменшується навантаження на електроніку, а ризик перегріву під час довгих польових сесій стає нижчим. Для регулярних виїздів це вже не просто набір аксесуарів, а повноцінна енергосистема для FPV.

Коротко підсумуємо

Польова зарядка FPV-дронів — це вже не «додатковий аксесуар», а повноцінна енергосистема. І головна помилка тут — використовувати побутовий підхід через 220 В, втрачаючи енергію на кожному перетворенні.

Для сучасного FPV оптимальна схема — це пряме DC-живлення зарядки від портативної станції. Вона ефективніша, холодніша та дає більше реальних циклів зарядки в полі.

А parallel charging, попри всю зручність, вимагає дисципліни. У FPV помилки з акумуляторами закінчуються дуже дорого — від зіпсованих паків до пожежі в авто чи майстерні.
