Реактивный двигатель на FPV-дрон: мифы и реальность тяжелых бесколлекторных моторов
FPV-дроны давно перестали быть только гоночными платформами. Сегодня тяжелые квадрокоптеры и FPV-крылья выполняют разведку, доставку, ретрансляцию и ударные задачи. На этом фоне регулярно возникает вопрос: можно ли установить реактивный двигатель на FPV-дрон и получить сверхвысокую скорость и мощность?
В соцсетях часто демонстрируют «реактивные» FPV-дроны, но на практике большинство из них используют не турбины, а большие бесколекторные моторы с мощными пропеллерами или EDF. Для фронтовых и утилитарных задач классическая реактивная тяга имеет больше недостатков, чем преимуществ.
Почему реактивные турбины не подходят для фронта
Настоящая реактивная турбина — это сложный и дорогостоящий узел. В модельной авиации такие системы используются преимущественно на крупных RC-самолетах и демонстрационных проектах.
Высокая цена. Компактная авиамодельная турбина стоит в разы дороже комплекта мощной электросистемы. К этому прилагаются:
- ECU-контроллер;
- топливная система;
- насос;
- датчики;
- стартер;
- жаростойкие компоненты.
В результате стоимость одного реактивного FPV может быть равна десяткам обычных ударных дронов.
Тепловый след. Реактивная турбина создает мощный тепловой выхлоп. Для современных тепловизоров и ИК-систем это идеальная мишень. Особенно это критически для ударных FPV, барражирующих боеприпасов и низковысотных платформ. Электрический бесколлекторный мотор гораздо менее заметен в тепловом спектре.
Сложность топлива. Турбины работают на керосине, Jet A1 или специальных топливных смесях. Это означает:
- более сложную логистику;
- риски возгорания;
- необходимость обслуживания;
- проблемы с запуском в полевых условиях.
Для фронтовых задач аккумуляторная система значительно проще и быстрее.
Низкая эффективность на малых размерах. Малые реактивные турбины имеют более низкий КПД по сравнению с большими авиационными двигателями. Они потребляют много топлива и дают относительно небольшую тягу своей массы. Именно поэтому большинство тяжелых FPV-платформ используют электрические бесколлекторные моторы.
Альтернатива: большие бесколлекторные моторы
Для тяжелых FPV-крыльев, бомберов и 10-дюймовых квадрокоптеров гораздо эффективнее использовать low-KV бесколлекторные моторы большого класса. Именно такие двигатели сегодня стали стандартом для платформ с большой взлетной массой и высокой полезной нагрузкой.
В отличие от компактных высокобористых моторов для рейсинга, большие low-KV модели рассчитаны на работу с массивными пропеллерами и длительной нагрузкой. Они обеспечивают стабильную тягу без критического перегрева и лучше подходят для дронов, работающих с тяжелыми батареями, ретрансляторами или боевой нагрузкой. У таких двигателей есть несколько ключевых преимуществ.
Простейшая конструкция и обслуживание. Бесколлекторный мотор значительно проще реактивной турбины или сложной EDF-системы. В нем нет:
- топливного насоса;
- форсунок;
- ECU-контроллера;
- системы зажигания;
- высокотемпературные камеры сгорания.
Фактически электросистема состоит только из:
Это существенно повышает надежность в полевых условиях. Если один компонент выходит из строя, его можно быстро заменить без сложной настройки.
Низшая стоимость. Мощный бесколлекторный мотор класса 3115 или 4130 стоит во много раз дешевле компактной реактивной турбины.
Даже полная электросистема (мотор, ESC, часто пробирается, а также пропеллер, и дешевле вспомогательного оборудования. Для фронтовых FPV это критически важно, ведь расходные платформы должны быть:
- массовыми;
- ремонтопригодными;
- доступны для быстрой замены.
Более низкий уровень шума. Большие low-KV моторы работают на более низких оборотах и используют большие пропеллеры с лучшей эффективностью. Например:
- мотор 3115 на 900 KV с 11" пропеллером работает гораздо тише;
- чем компактный высокобористый мотор с малым пропеллером.
Реактивные турбины создают очень характерный высокочастотный шум, который хорошо слышен на большом расстоянии. Для FPV-платформ это серьезный минус.
Высшая эффективность. Одно из главных преимуществ low-KV моторов — высокий КПД при работе с большими пропеллерами.
Большой пропеллер:
- перемещает больше воздуха;
- создает тягу на более низких оборотах;
- потребляет меньше энергии на единицу тяги.
Именно поэтому тяжелые FPV-крылья и бомберы часто используют 15", 18" и 20" пропеллеры. турбина эффективна преимущественно на высоких скоростях полета, тогда как FPV-бомберу часто требуется экономический крейсерский режим.
Меньшая заметность для тепловизоров. Безколлекторный мотор выделяет значительно меньше тепла, чем турбина или EDF с высокими токами. Основное тепло в электросистеме создают регулятор оборотов, обмотки мотора и аккумулятор. реактивного двигателя. Турбина формирует мощную горячую струю, которая:
- хорошо видно в ИК-диапазоне;
- легко оказывается тепловизионными системами;
- демаскирует дрон даже на большой дистанции.
Для фронтовых FPV это критический недостаток. Поэтому электрические силовые установки остаются основным решением для тяжелых беспилотников.
Моторы класса 3115 для 10" FPV-квадрокоптеров
Моторы класса 3115 сегодня активно используются в тяжелых FPV-квадрокоптерах, рассчитанных на работу с 6S и 8S аккумуляторами. Они хорошо подходят для платформ с 10-12-дюймовыми пропеллерами, где требуется высокая тяга, стабильность под нагрузкой и эффективная работа на низких оборотах. Благодаря большому статору, такие моторы лучше справляются с тяжелыми батареями, системами сброса, ретрансляторами и другим дополнительным оборудованием без критического перегрева. Обозначение 3115 означает:
- 31 мм диаметр статора;
- 15 мм высота статора.
- Такие моторы имеют:
- высокий крутящий момент;
- стабильная работа с большими пропеллерами;
- хорошая эффективность на низких оборотах.

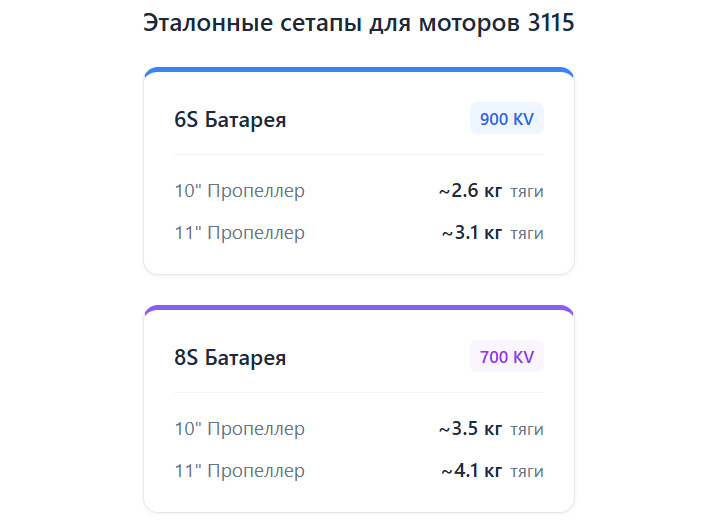

Для 6S конфигураций чаще всего используют:
- 700 – 1050 KV;
- пропеллеры 10–12 дюймов;
- ток 40–70 А.
На качественном 11–12” пропеллере один мотор 3115 может выдавать примерно 2.5–4 кг тяги, в свою очередь, для квадрокоптера это 10–16 кг суммарной тяги. Этого достаточно для тяжелых батарей, ретрансляторов, сбросов и и большой.
Моторы класса 4130 для тяжелых самолетов
Моторы класса 4130 широко применяются в больших FPV-крыльях, бомберах и тяжелых беспилотных самолетах с большой взлетной массой. Такие двигатели рассчитаны на работу с большими пропеллерами и высокой длительной мощностью, что особенно важно для дальних полетов и переноски значительной полезной нагрузки. Благодаря высокому крутящему моменту моторы 4130 обеспечивают стабильную тягу даже при работе на относительно низких оборотах, а также лучше переносят длительные нагрузки без перегрева.
Что означает 4130? 41 мм диаметр статора, 30 мм высота статора. Это уже класс больших самолетных моторов с высокой мощностью.
Где используются:
- дальнобойные FPV-крылья;
- тяжелые бомберы;
- самолеты с большим запасом батарей;
- платформы массой 10-20 кг.
На 12S и большом пропеллере 18&22 один мотор может создавать 8&15 кг тяги, при этом электросистема остается относительно простой, ремонтопригодной и дешевле турбины.
Расчет тяги для тяжелого FPV

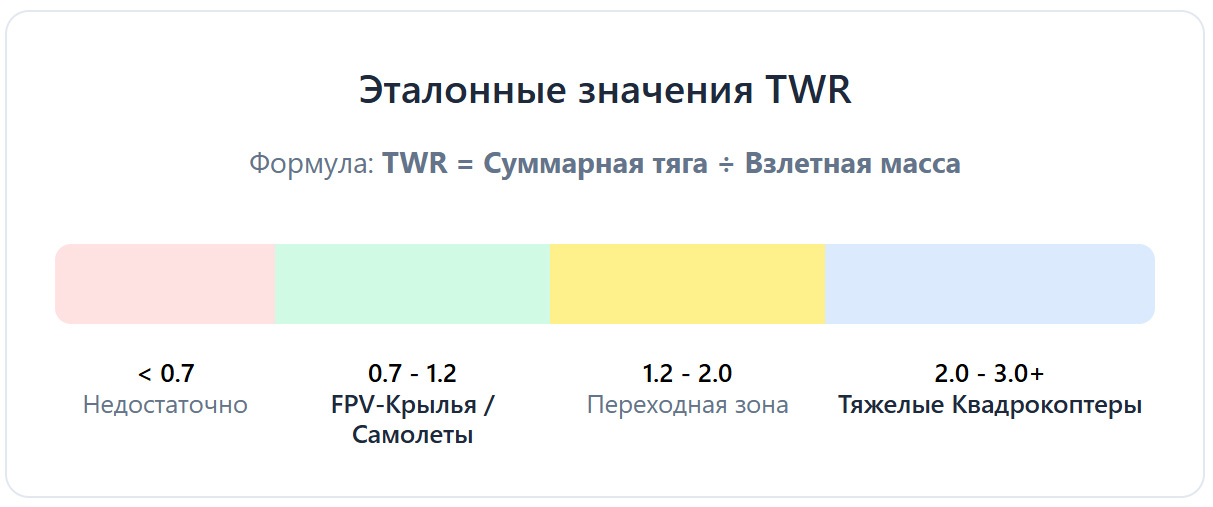

Правильная тяговооруженность критически важна для стабильного полета. Для FPV-квадрокоптеров обычно используют соотношение:
- минимум 2:1 для спокойного полета;
- 3:1 и более для агрессивного маневрирования.
То есть для дрона массой 5 кг желательно иметь 10-15 кг суммарной тяги.
- Для FPV-самолетов требования ниже:
- достаточно 0.7–1.2 тяги к весу.

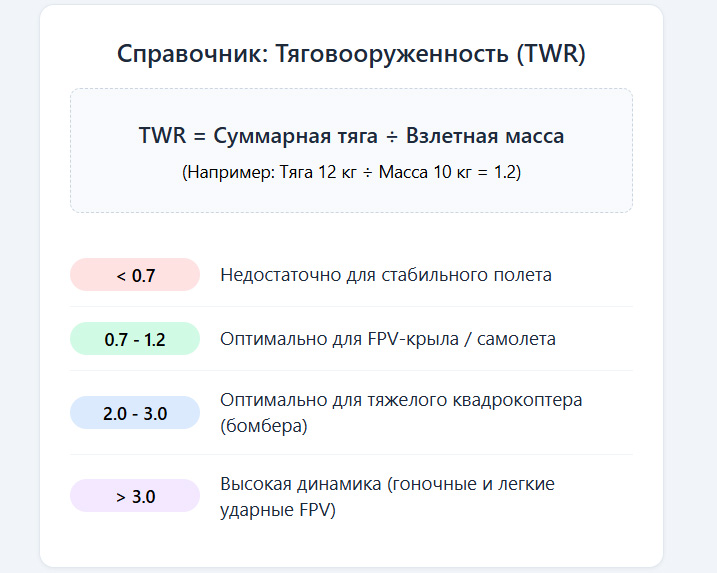

Формула проста:
TWR=T/W
где: T — суммарная тяга;
W — вес аппарата.
Например:
- масса бомбера — 12 кг;
- суммарная тяга — 14 кг.
Тогда: TWR=14/12≈1.17. Это хороший показатель для тяжелого FPV-самолета.

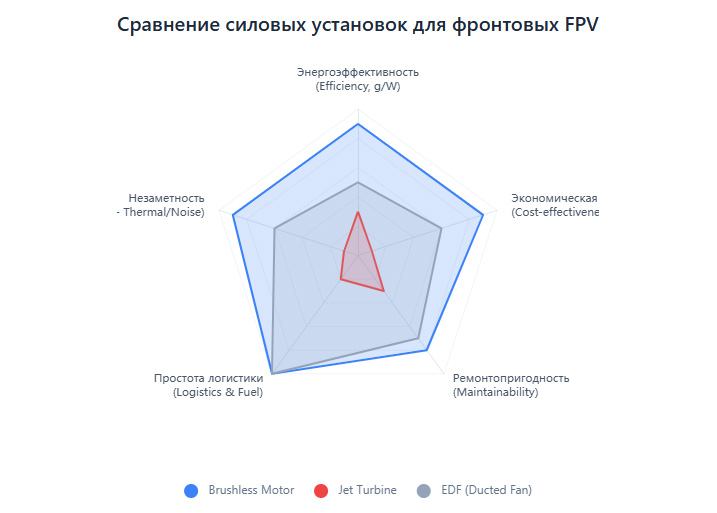

Почему «реактивные FPV» — это часто маркетинг
Во многих видео под «реактивным FPV» подразумевают EDF-импеллер, высокоскоростной бесколлекторный мотор или мощную электрическую установку. EDF действительно напоминает реактивную тягу вне, но фактически это электрический вентилятор в канале. Для реальных боевых или утилитарных задач классический пропеллер более эффективный, более тихий, более дешевый и дает лучшую тягу на низкой скорости.
В результате
Несмотря на популярность темы «реактивных FPV», в реальных тяжелых беспилотниках сегодня доминируют именно бесколлекторные электромоторы. Для квадрокоптеров с большой полезной нагрузкой оптимальными остаются моторы класса 3115, а в больших FPV-крыльях и бомберах широко используются модели 4130 и аналогичные конфигурации. Именно такие силовые установки позволяют получить стабильную тягу, хорошую энергоэффективность и достаточный запас мощности для работы с тяжелыми батареями или дополнительным оборудованием.
В отличие от реактивных турбин, большие low-KV моторы значительно проще в обслуживании, дешевле в использовании и лучше подходят для длительных полетов. Кроме того, электрические системы создают меньший шум и тепловой след, что особенно важно для современных FPV-платформ. Именно поэтому тяжелые бесколлекторные моторы сегодня остаются наиболее практичным и эффективным решением для больших FPV-дронов и самолетов.
