Реактивний двигун на FPV-дрон: міфи та реальність важких безколекторних моторів
FPV-дрони давно перестали бути лише гоночними платформами. Сьогодні важкі квадрокоптери та FPV-крила виконують розвідку, доставку, ретрансляцію та ударні задачі. На цьому фоні регулярно виникає питання: чи можна встановити реактивний двигун на FPV-дрон і отримати надвисоку швидкість та потужність?
У соцмережах часто демонструють «реактивні» FPV-дрони, але на практиці більшість із них використовують не турбіни, а великі безколекторні мотори з потужними пропелерами або EDF-системами. Для фронтових та утилітарних задач класична реактивна тяга має більше недоліків, ніж переваг.
Чому реактивні турбіни не підходять для фронту

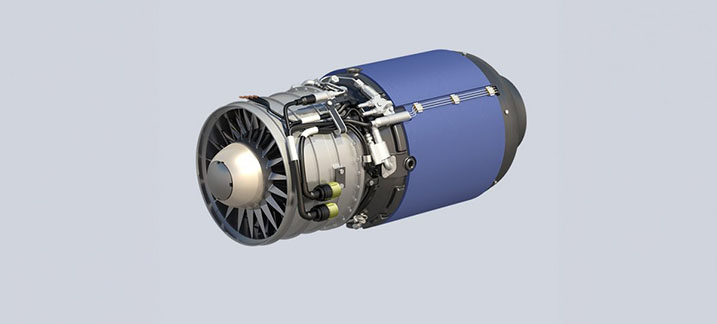

Справжня реактивна турбіна — це складний і дорогий вузол. У модельній авіації такі системи використовуються переважно на великих RC-літаках та демонстраційних проєктах.
Висока ціна. Компактна авіамодельна турбіна коштує в рази дорожче за комплект потужної електросистеми. До цього додаються:
- ECU-контролер;
- паливна система;
- насос;
- датчики;
- стартер;
- жаростійкі компоненти.
У результаті вартість одного реактивного FPV може дорівнювати десяткам звичайних ударних дронів.
Тепловий слід. Реактивна турбіна створює потужний тепловий вихлоп. Для сучасних тепловізорів та ІЧ-систем це ідеальна мішень. Особливо критично це для ударних FPV, баражуючих боєприпасів та низьковисотних платформ. Електричний безколекторний мотор значно менш помітний у тепловому спектрі.
Складність палива. Турбіни працюють на гасі, Jet A1 або спеціальних паливних сумішах. Це означає:
- складнішу логістику;
- ризики займання;
- необхідність обслуговування;
- проблеми із запуском у польових умовах.
Для фронтових задач акумуляторна система значно простіша та швидша у використанні.
Низька ефективність на малих розмірах. Малі реактивні турбіни мають нижчий ККД у порівнянні з великими авіаційними двигунами. Вони споживають багато палива та дають відносно невелику тягу для своєї маси. Саме тому більшість важких FPV-платформ використовують електричні безколекторні мотори.
Альтернатива: великі безколекторні мотори
Для важких FPV-крил, бомберів та 10-дюймових квадрокоптерів значно ефективніше використовувати low-KV безколекторні мотори великого класу. Саме такі двигуни сьогодні стали стандартом для платформ із великою злітною масою та високим корисним навантаженням.
На відміну від компактних високоборотистих моторів для рейсингу, великі low-KV моделі розраховані на роботу з масивними пропелерами та тривалим навантаженням. Вони забезпечують стабільну тягу без критичного перегріву й краще підходять для дронів, які працюють із важкими батареями, ретрансляторами або бойовим навантаженням. Такі двигуни мають кілька ключових переваг.
Простіша конструкція та обслуговування. Безколекторний мотор значно простіший за реактивну турбіну або складну EDF-систему. У ньому немає:
- паливного насоса;
- форсунок;
- ECU-контролера;
- системи запалювання;
- високотемпературних камер згоряння.
Фактично електросистема складається лише з:
Це суттєво підвищує надійність у польових умовах. Якщо один компонент виходить із ладу, його можна швидко замінити без складного налаштування.
Нижча вартість. Потужний безколекторний мотор класу 3115 або 4130 коштує у багато разів дешевше за компактну реактивну турбіну.
Навіть повна електросистема (мотор, ESC, пропелер, акумулятор) часто обходиться дешевше за саму турбіну без допоміжного обладнання. Для фронтових FPV це критично важливо, адже витратні платформи повинні бути:
- масовими;
- ремонтопридатними;
- доступними для швидкої заміни.
Нижчий рівень шуму. Великі low-KV мотори працюють на нижчих обертах і використовують великі пропелери з кращою ефективністю. Наприклад:
- мотор 3115 на 900 KV із 11" пропелером працює значно тихіше;
- ніж компактний високоборотистий мотор із малим пропелером.
Реактивні турбіни створюють дуже характерний високочастотний шум, який добре чути на великій відстані. Для FPV-платформ це серйозний мінус.
Вища ефективність. Одна з головних переваг low-KV моторів — високий ККД при роботі з великими пропелерами.
Великий пропелер:
- переміщує більше повітря;
- створює тягу на нижчих обертах;
- споживає менше енергії на одиницю тяги.
Саме тому важкі FPV-крила та бомбери часто використовують 15", 18" і 20" пропелери. У результаті дрон отримує довший час польоту, менший нагрів, стабільнішу тягу і нижче навантаження на ESC та батарею. Для порівняння: реактивна турбіна ефективна переважно на високих швидкостях польоту, тоді як FPV-бомберу часто потрібен економічний крейсерський режим.
Менша помітність для тепловізорів. Безколекторний мотор виділяє значно менше тепла, ніж турбіна або EDF із високими струмами. Основне тепло в електросистемі створюють регулятор обертів, обмотки мотора та акумулятор. Але температура таких компонентів набагато нижча за температуру вихлопу реактивного двигуна. Турбіна формує потужний гарячий струмінь, який:
- добре видно в ІЧ-діапазоні;
- легко виявляється тепловізійними системами;
- демаскує дрон навіть на великій дистанції.
Для фронтових FPV це критичний недолік. Саме тому електричні силові установки залишаються основним рішенням для важких безпілотників.

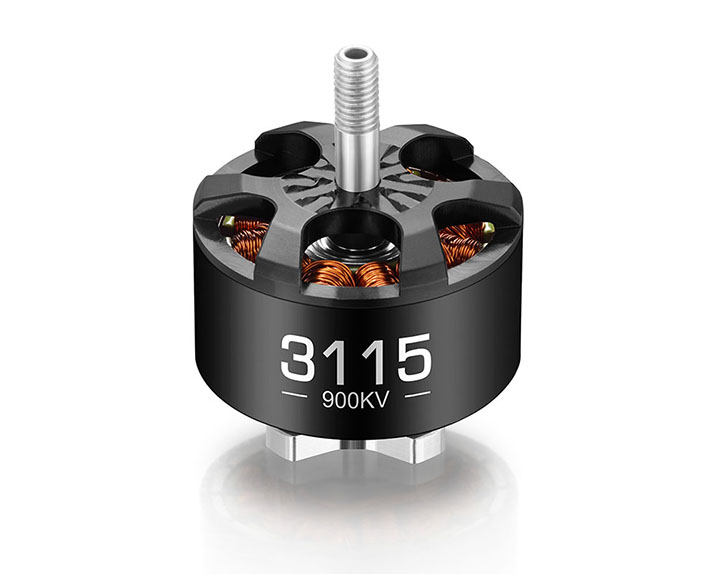

Мотори класу 3115 для 10" FPV-квадрокоптерів
Мотори класу 3115 сьогодні активно використовуються у важких FPV-квадрокоптерах, розрахованих на роботу з 6S та 8S акумуляторами. Вони добре підходять для платформ із 10–12-дюймовими пропелерами, де потрібна висока тяга, стабільність під навантаженням і ефективна робота на низьких обертах. Завдяки великому статору такі мотори краще справляються з важкими батареями, системами скиду, ретрансляторами та іншим додатковим обладнанням без критичного перегріву. Позначення 3115 означає:
- 31 мм діаметр статора;
- 15 мм висота статора.
- Такі мотори мають:
- високий крутний момент;
- стабільну роботу з великими пропелерами;
- хорошу ефективність на низьких обертах.

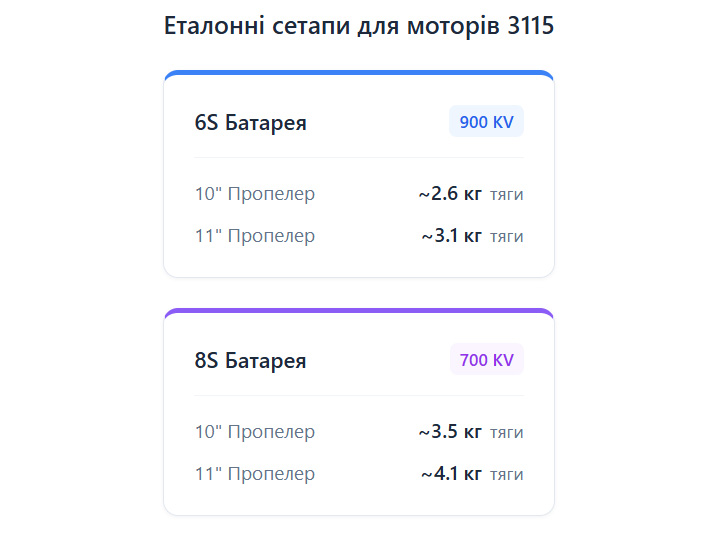

Для 6S конфігурацій найчастіше використовують:
- 700–1050 KV;
- пропелери 10–12 дюймів;
- струм 40–70 А.
На якісному 11–12" пропелері один мотор 3115 може видавати приблизно 2.5–4 кг тяги, в свою чергу, для квадрокоптера це 10–16 кг сумарної тяги. Цього достатньо для важких батарей, ретрансляторів, скидів та і великого бойового навантаження.

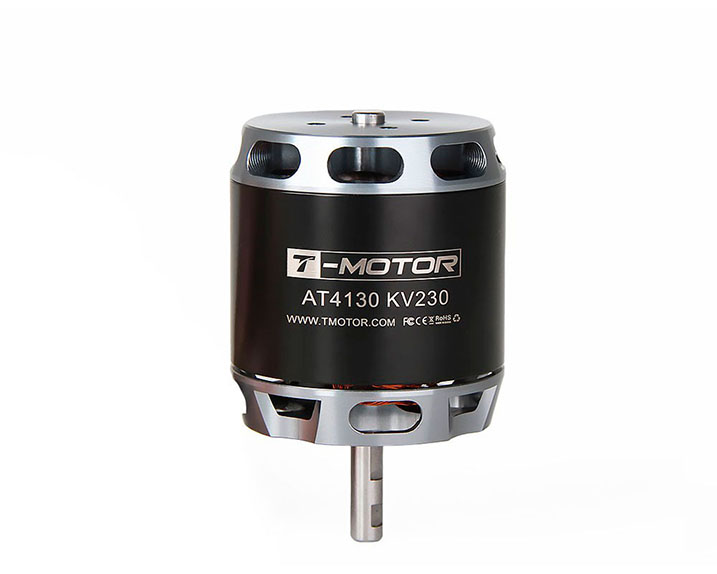

Мотори класу 4130 для важких літаків
Мотори класу 4130 широко застосовуються у великих FPV-крилах, бомберах та важких безпілотних літаках із великою злітною масою. Такі двигуни розраховані на роботу з великими пропелерами та високою тривалою потужністю, що особливо важливо для далеких польотів і перенесення значного корисного навантаження. Завдяки високому крутному моменту мотори 4130 забезпечують стабільну тягу навіть при роботі на відносно низьких обертах, а також краще переносять тривалі навантаження без перегріву.
Що означає 4130? 41 мм діаметр статора, 30 мм висота статора. Це вже клас великих літакових моторів із високою потужністю.
Де використовуються:
- далекобійні FPV-крила;
- важкі бомбери;
- літаки з великим запасом батарей;
- платформи масою 10–20 кг.
На 12S та великому пропелері 18–22" один мотор може створювати 8–15 кг тяги, при цьому електросистема залишається відносно простою, ремонтопридатною та дешевшою за турбіну.

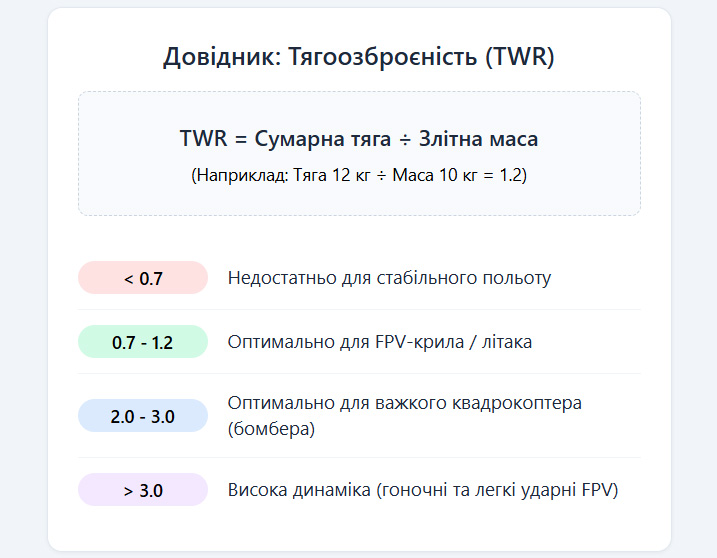

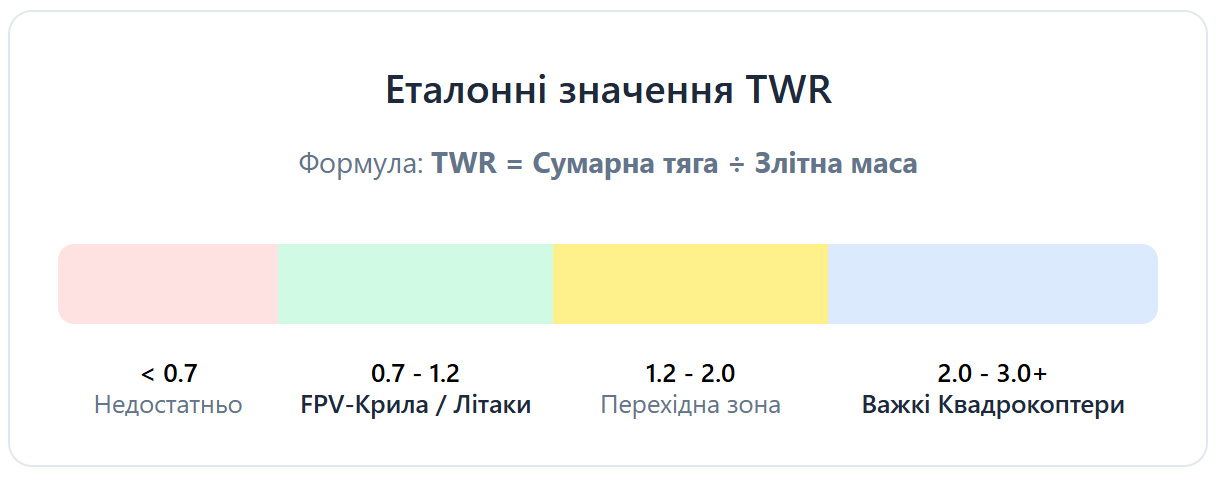

Розрахунок тяги для важкого FPV
Правильна тягоозброєність критично важлива для стабільного польоту. Для FPV-квадрокоптерів зазвичай використовують співвідношення:
- мінімум 2:1 для спокійного польоту;
- 3:1 і більше для агресивного маневрування.
Тобто для дрона масою 5 кг бажано мати 10–15 кг сумарної тяги.
- Для FPV-літаків вимоги нижчі:
- достатньо 0.7–1.2 тяги до ваги.
Формула проста:
TWR=T/W
де: T — сумарна тяга;
W — вага апарата.
Наприклад:
- маса бомбера — 12 кг;
- сумарна тяга — 14 кг.
Тоді: TWR=14/12≈1.17. Це хороший показник для важкого FPV-літака.
Чому «реактивні FPV» — це часто маркетинг
У багатьох відео під «реактивним FPV» мають на увазі EDF-імпелер, високошвидкісний безколекторний мотор або потужну електричну установку. EDF дійсно нагадує реактивну тягу зовні, але фактично це електричний вентилятор у каналі. Для реальних бойових або утилітарних задач класичний пропелер більш ефективний, тихіший, дешевший та дає кращу тягу на низькій швидкості.
В результаті
Попри популярність теми «реактивних FPV», у реальних важких безпілотниках сьогодні домінують саме безколекторні електромотори. Для квадрокоптерів із великим корисним навантаженням оптимальними залишаються мотори класу 3115, а у великих FPV-крилах та бомберах широко використовуються моделі 4130 та схожі конфігурації. Саме такі силові установки дозволяють отримати стабільну тягу, хорошу енергоефективність і достатній запас потужності для роботи з важкими батареями або додатковим обладнанням.
На відміну від реактивних турбін, великі low-KV мотори значно простіші в обслуговуванні, дешевші у використанні та краще підходять для тривалих польотів. Крім цього, електричні системи створюють менший шум і тепловий слід, що особливо важливо для сучасних FPV-платформ. Саме тому важкі безколекторні мотори сьогодні залишаються найбільш практичним і ефективним рішенням для великих FPV-дронів та літаків.
