Сборка FPV-самолета (крыло): как выбрать полетный контроллер (Matek H743 vs Pixhawk)

Статью подготовила

Катерина Помазан

Контент-менеджер, управляющая отделом

Переход из квадрокоптеров в fixed-wing — это не замена платформы, а смена всей модели полета. В мультикоптере тяга постоянно компенсирует вес, а контроль осуществляется из-за быстрого изменения оборотов моторов. В крыле подъемная сила формируется аэродинамикой, поэтому самолет критически зависит от скорости, угла атаки и баланса. Ошибки здесь проявляются иначе: не мгновенным срывом, а постепенной потерей энергии или нестабильностью курса.

Изменяется и логика управления. Если в кваде основание — это PID и реакция в реальном времени, то в самолете добавляется слой навигации: удержание курса, высоты, скорости, работа TECS. Пилот фактически управляет не двигателями напрямую, а задает цели для системы стабилизации. Это особенно важно для дальних полетов, где ручной контроль неэффективен.

Требования к электронике также другие. Необходима поддержка сервоприводов (PWM), корректная работа с GPS и компасом, стабильное питание бортовых систем, логирование и телеметрия. Контроллер должен обрабатывать навигационные данные без задержек и обеспечивать предполагаемое поведение в failsafe-сценариях.

Поэтому выбор полетного контроллера и прошивки в крыле — это не второстепенное решение, а база всей платформы. Именно от него зависит, будет ли самолет стабильно держать курс, возвращаться домой и эффективно использовать энергию, или станет сложным и нестабильным в управлении.

Betaflight vs INAV vs ArduPilot: фундаментальная разница

Перед выбором конкретного контроллера следует определиться с прошивкой, поскольку именно она задает логику работы всей системы. В fixed-wing прошивка отвечает не только за стабилизацию, но и за навигацию, энергоменеджмент и поведение в аварийных режимах. Различные платформы по-разному реализуют эти функции, что оказывает непосредственное влияние на сложность настройки и результат в воздухе. Поэтому сравнивать их нужно не формально, а с учетом реальных задач, под которые собирается самолет.

Betaflight — не для крыльев (почти)

Betaflight оптимизирован под мультикоптеры:

• минимальная задержка (low latency)
• акцент на Acro
• отсутствие полноценной навигации

В нем есть только базовый GPS Rescue без waypoint-логики или стабильного позиционирования. Для самолета это критический минус: нет TECS, нет автопилота, нет нормального RTH. Именно поэтому использовать Betaflight для крыла — технически возможно, но практически глупо.

INAV — оптимальный баланс для FPV-крыльев

INAV — это развитие идей Betaflight, но с полноценной навигационной составляющей и элементами автопилота. Система ориентирована на практическое применение в fixed-wing: обеспечивает стабильный возврат домой, поддерживает маршрутные миссии, а также имеет режимы стабилизации, пригодные для длительного полета. Важно, что INAV использует модели управления, адаптированные под самолет (в частности, TECS и PIFF), что позволяет контролировать не только положение, но и энергию полета.

Это стандартное решение для:

• FPV дальних полетов
• ударных платформ (камикадзе, бомберов)
• разведывательных самолетов

Его ключевое преимущество — значительно более низкая сложность в настройке по сравнению с ArduPilot при сохранении большинства критически важного функционала.

ArduPilot (Pixhawk) — максимум возможностей

ArduPilot в связке с контроллерами класса Pixhawk — это уже не просто FPV-решение, а полноценная автопилотная система с акцентом на автономность и точность. Такой подход оправдан в сложных сценариях, где самолет выполняет миссии без постоянного вмешательства пилота: длинные маршруты, картографирование, работа по координатам или конфигурации VTOL. Система поддерживает расширенную логику полета, взаимодействие с большим количеством сенсоров и глубокую интеграцию с наземными станциями типа Mission Planner.

Pixhawk (в том числе серии 6C/6X) применяется в более “инженерных” проектах, где важна отказоустойчивость и предсказуемость. Такие контроллеры имеют несколько IMU для фильтрации вибраций, гибкой работы с периферией и рассчитаны на сложные конфигурации самолетов.

Ключевые особенности:

• поддержка сложных миссий, геозон и полета с учетом рельефа
• работа с VTOL-платформами
• резервирование сенсоров (двойные/тройные IMU)
• интеграция с наземными станциями и телеметрией

В то же время это решение имеет и существенные ограничения для FPV-сценариев: большое количество параметров усложняет настройки, физические размеры и разводка требуют больше места, а функциональность часто избыточна для типичных задач полета “за видео”. В итоге Pixhawk целесообразно использовать там, где требуется максимальная автономия и надежность, но не там, где важна быстрая и простая сборка FPV-крыла.

Почему Matek H743-Wing/Slim V3 — стандарт индустрии

Контролеры на базе STM32H743 фактически сформировали “золотую середину” для современных FPV-самолетов. Они закрывают большинство практических задач без усложнения, характерного для Pixhawk, и в то же время значительно превосходят простые F4/F7 решения по производительности и функциональности.

Главная причина популярности — правильная архитектура под fixed-wing. В Matek H743-Wing из коробки предусмотрено большое количество PWM-выходов (до 13), что позволяет без дополнительных плат подключить все сервы: элероны, руль высоты, направления, закрылки и другие механизации. Важный момент — отдельное питание сервоприводов через встроенный BEC (до 8A), что снимает нагрузку с основного питания и повышает стабильность. Также уже реализованы удобные разъемы под GPS, компас и датчик скорости воздуха, что существенно упрощает сборку.

Второй критический фактор — производительность. Процессор H7 класса (до 480 МГц) обеспечивает стабильную работу как INAV, так и ArduPilot даже при активном использовании GPS, фильтров и телеметрии. На практике это означает отсутствие задержек в навигации, корректную работу RTH и запас по ресурсам для логирования или дополнительных датчиков.

Отдельно стоит отметить уровень интеграции. На плате уже OSD, датчик тока для контроля потребления, поддержка CAN-шины для современных GPS или airspeed-сенсоров, а также слот под microSD для записи логов. Это минимизирует количество внешних модулей и увеличивает надежность всей системы.

Еще одна сильная сторона — универсальность. Эти контроллеры одинаково хорошо работают как в FPV-сборниках (дальняки, разведка, ударные платформы), так и в более сложных автономных системах. Поддержка одновременно INAV и ArduPilot позволяет изменять подход без замены “железа”, что особенно ценно при развитии проекта.

В итоге Matek H743-Wing и Slim V3 стали стандартом не случайно: они дают правильный баланс между функциональностью, производительностью и простотой интеграции, который в реальных условиях важнее формальных “максимальных возможностей”.

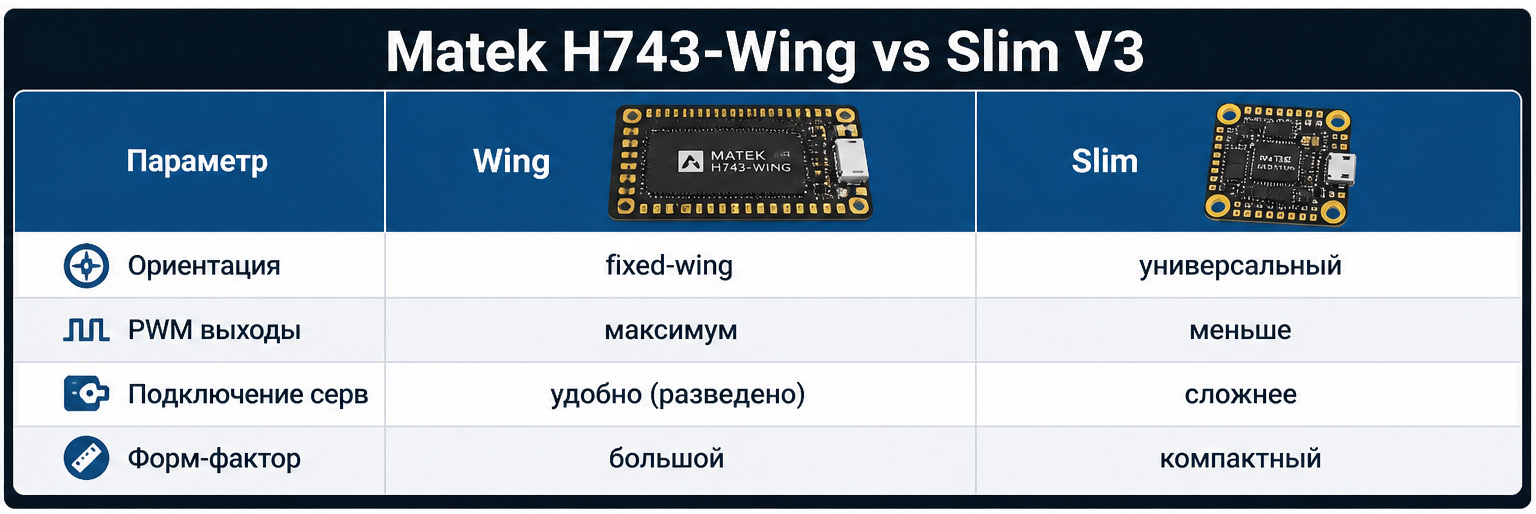

Matek H743-Wing vs Slim V3

Практика:

• Wing — для самолетов
• Slim — если хочешь универсальную плату или компактный сборник

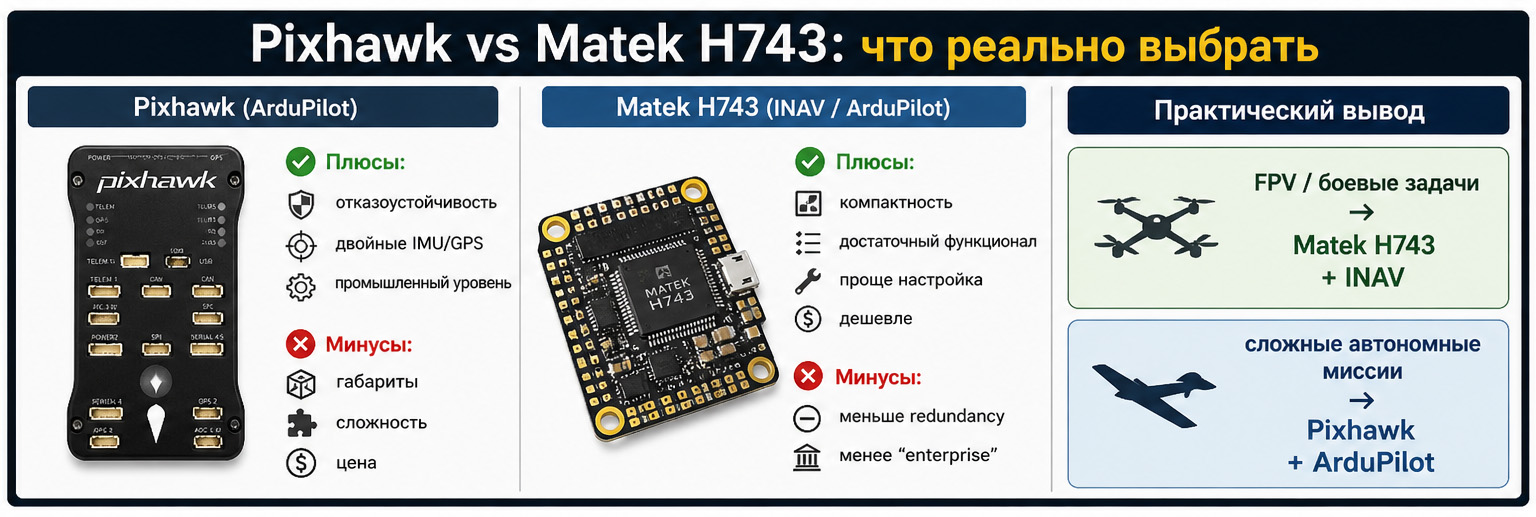

Pixhawk vs Matek H743: что можно выбрать

Выбор между Pixhawk и Matek H743 — это фактически выбор между “автопилотом для инженерных задач” и “практическим FPV-решением”. Обе платформы поддерживают ArduPilot, имеют хорошую совместимость с современной периферией и позволяют строить сложные fixed-wing системы. Но подход к использованию у них разный.

Pixhawk традиционно считается платформой профессионального уровня. Такие контроллеры рассчитаны на сложные автономные миссии, где критически важна отказоустойчивость. Поэтому они часто оснащаются двойными или даже тройными IMU, имеют резервирование сенсоров и стабильнее работают в сложных условиях. Это хороший выбор для VTOL, картографирования, длительных автономных маршрутов или систем, где самолет должен выполнять миссию практически без участия пилота.

Но за эти возможности приходится платить. Pixhawk-системы заметно больше по размерам, требуют больше места под разводку и периферию, а их настройки значительно сложнее. Для новичка количество параметров и конфигураций может оказаться избыточным, особенно если речь идет об обычном FPV-самолете.

Pixhawk (ArduPilot). Плюсы:

• отказоустойчивость
• двойные IMU/GPS
• промышленный уровень

Минусы:

• габариты
• сложность
• цена

Matek H743, напротив, ориентирован на компактность и быструю интеграцию. Он проще в монтаже, занимает меньше места и при этом обеспечивает большинство функций, необходимых для FPV-полетов: GPS-навигацию, RTH, телеметрию, работу с сервами и поддержку современных прошивок. В связке с INAV такой контроллер позволяет получить стабильную и функциональную платформу без чрезмерной сложности.

Да, у Matek меньше “enterprise”-возможностей и нет такого уровня резервирования, как у Pixhawk, но для большинства FPV-задач это не является критическим. На практике именно H743 стал одним из самых популярных контроллеров для дальняков, разведывательных платформ и боевых крыльев из-за хорошего баланса между ценой, функциональностью и простотой.

<p">Matek H743 (INAV / ArduPilot). Плюсы:

• компактность
• достаточный функционал
• простее настройки
• дешевле

Минусы:

• меньше redundancy
• меньше “enterprise”

Если обобщить:

• для FPV, дальних полетов и большинства практических fixed-wing сборок оптимальным выбором будет Matek H743 + INAV;
• для сложных автономных миссий, VTOL или профессиональных проектов с высокими требованиями к надежности логичнее использовать Pixhawk + ArduPilot.

Подключение сервоприводов (PWM): ключевые нюансы

В крыле сервы — это база управления. Типичная схема:

• Aileron — 1–2 сервы
• Elevator — 1
• Rudder — 1
• Throttle — ESC

Особенности:

1. Напряжение

• сервы часто 5–7.2V
• важно: отдельный BEC или встроенный (у Matek есть до 8A)

2. Количество каналов

• минимум: 4
• реально: 6-10 (в зависимости от конфигурации)

3. Разводка

• Wing-контроллеры имеют “plug & play” шины
• на Pixhawk — через rail/servo board

4. Микширование

• elevon/V-tail/flaperons
• реализуется в прошивке (INAV/ArduPilot)

GPS + компас: критически для крыла

Для самолета на автопилоте GPS — это не функция, а базовый элемент безопасности. В отличие от квадрокоптера, крыло не “зависает” на месте и не прощает потери ориентации. Без корректной навигации даже короткий фейлсейф может окончиться потерей модели. Поэтому минимальный набор — это GPS-модуль уровня M8 или M10 вместе с компасом, который в большинстве случаев интегрирован в один корпус.

Ключевой момент — наличие компаса. INAV и ArduPilot используют не только координаты, но и курс (heading), чтобы правильно ориентировать самолет в пространстве. Это напрямую влияет на стабильность возвращения домой, точность удержания направления и поведение при потере связи. Без компаса система вынуждена полагаться на GPS-курс, нестабильный на малых скоростях и дающий ошибки.

Подключение также имеет значение. GPS работает через UART, в то время как компас — через I2C, и эти интерфейсы не следует путать. Сам модуль желательно выносить подальше от источников помех — ESC, силовых проводов и видеопередатчиков. Иначе растет уровень шума, что приводит к погрешностям в определении курса.

Самые распространенные проблемы возникают не из-за “плохой GPS”, а из-за ошибок установки. Часто игнорируют компас, размещают модуль слишком близко к силовой части или не выполняют калибровку. В результате даже дорогое оборудование работает нестабильно, а автопилот ведет себя непредсказуемо.

Итог

Переход с квадрокоптеров на fixed-wing изменяет сам подход к полету. Если в кваде пилот постоянно “держит” дрон руками, то в самолете значительная часть стабилизации и навигации переходит к автопилоту. Именно поэтому выбор полетного контроллера и прошивки здесь намного важнее, чем у большинства FPV-коптеров.

Практика показывает, что Betaflight для крыльев остается слишком ограниченным из-за слабой навигационной составляющей. INAV, напротив, стал фактическим стандартом для FPV-самолетов благодаря хорошему балансу между функциональностью, стабильностью и простотой настройки. ArduPilot открывает более широкие возможности, но его потенциал полностью раскрывается только в сложных автономных системах.

Среди контролеров именно Matek H743-Wing и Slim V3 сегодня чаще всего используются в FPV fixed-wing сборниках. Они хорошо адаптированы под работу с сервоприводами, GPS, телеметрией и современными прошивками, при этом не создают излишней сложности при монтаже и конфигурации. Pixhawk остается более профессиональным решением с высокой отказоустойчивостью, но для большинства FPV-задач его возможности часто избыточны.

В результате для дальних полетов, разведки и большинства практических FPV-крыл именно связка Matek H743 + INAV сейчас дает один из лучших балансов между ценой, функциональностью, стабильностью и сложностью настройки.
