Збірка FPV-літака (крило): як вибрати польотний контролер (Matek H743 vs Pixhawk)

Статтю підготувала

Катерина Помазан

Контент-менеджерка, керуюча відділом

Перехід із квадрокоптерів у fixed-wing — це не заміна платформи, а зміна всієї моделі польоту. У мультикоптері тяга постійно компенсує вагу, а контроль здійснюється через швидку зміну обертів моторів. У крилі підйомна сила формується аеродинамікою, тому літак критично залежить від швидкості, кута атаки та балансу. Помилки тут проявляються інакше: не миттєвим зривом, а поступовою втратою енергії або нестабільністю курсу.

Змінюється і логіка керування. Якщо у кваді основа — це PID і реакція в реальному часі, то у літаку додається шар навігації: утримання курсу, висоти, швидкості, робота TECS. Пілот фактично керує не моторами напряму, а задає цілі для системи стабілізації. Це особливо важливо для дальніх польотів, де ручний контроль неефективний.

Вимоги до електроніки також інші. Потрібна підтримка сервоприводів (PWM), коректна робота з GPS і компасом, стабільне живлення бортових систем, логування та телеметрія. Контролер має обробляти навігаційні дані без затримок і забезпечувати передбачувану поведінку у failsafe-сценаріях.

Тому вибір польотного контролера і прошивки у крилі — це не другорядне рішення, а основа всієї платформи. Саме від нього залежить, чи буде літак стабільно тримати курс, повертатися додому і ефективно використовувати енергію, або ж стане складним і нестабільним у керуванні.

Betaflight vs INAV vs ArduPilot: фундаментальна різниця

Перед вибором конкретного контролера варто визначитися з прошивкою, оскільки саме вона задає логіку роботи всієї системи. У fixed-wing прошивка відповідає не лише за стабілізацію, а й за навігацію, енергоменеджмент і поведінку в аварійних режимах. Різні платформи по-різному реалізують ці функції, що безпосередньо впливає на складність налаштування і результат у повітрі. Тому порівнювати їх потрібно не формально, а з урахуванням реальних задач, під які збирається літак.

Betaflight — не для крил (майже)

Betaflight оптимізований під мультикоптери:

• мінімальна затримка (low latency)
• акцент на Acro
• відсутність повноцінної навігації

У ньому є лише базовий GPS Rescue без waypoint-логіки чи стабільного позиціонування. Для літака це критичний мінус: немає TECS, немає автопілоту, немає нормального RTH. Саме тому використовувати Betaflight для крила — технічно можливо, але практично безглуздо.

INAV — оптимальний баланс для FPV-крил

INAV — це розвиток ідей Betaflight, але з повноцінною навігаційною складовою і елементами автопілота. Система орієнтована на практичне застосування у fixed-wing: вона забезпечує стабільне повернення додому, підтримує маршрутні місії, а також має режими стабілізації, придатні для тривалого польоту. Важливо, що INAV використовує моделі керування, адаптовані під літак (зокрема TECS і PIFF), що дозволяє контролювати не лише положення, а й енергію польоту.

Це стандартне рішення для:

• FPV дальніх польотів
• ударних платформ (камікадзе, бомберів)
• розвідувальних літаків

Його ключова перевага — значно нижча складність у налаштуванні порівняно з ArduPilot при збереженні більшості критично важливого функціоналу.

ArduPilot (Pixhawk) — максимум можливостей

ArduPilot у зв’язці з контролерами класу Pixhawk — це вже не просто FPV-рішення, а повноцінна автопілотна система з акцентом на автономність і точність. Такий підхід виправданий у складних сценаріях, де літак виконує місії без постійного втручання пілота: довгі маршрути, картографування, робота за координатами або VTOL-конфігурації. Система підтримує розширену логіку польоту, взаємодію з великою кількістю сенсорів і глибоку інтеграцію з наземними станціями на кшталт Mission Planner.

Pixhawk (зокрема серії 6C/6X) застосовується у більш “інженерних” проєктах, де важлива відмовостійкість і передбачуваність. Такі контролери мають кілька IMU для фільтрації вібрацій, гнучку роботу з периферією та розраховані на складні конфігурації літаків.

Ключові особливості:

• підтримка складних місій, геозон і польоту з урахуванням рельєфу
• робота з VTOL-платформами
• резервування сенсорів (подвійні/потрійні IMU)
• інтеграція з наземними станціями та телеметрією

Водночас це рішення має і суттєві обмеження для FPV-сценаріїв: велика кількість параметрів ускладнює налаштування, фізичні розміри і розводка потребують більше місця, а функціональність часто надлишкова для типових задач польоту “за відео”. У підсумку Pixhawk доцільно використовувати там, де потрібна максимальна автономія і надійність, але не там, де важлива швидка і проста збірка FPV-крила.

Чому Matek H743-Wing / Slim V3 — стандарт індустрії

Контролери на базі STM32H743 фактично сформували “золоту середину” для сучасних FPV-літаків. Вони закривають більшість практичних задач без ускладнення, характерного для Pixhawk, і водночас значно перевершують прості F4/F7 рішення за продуктивністю та функціональністю.

Головна причина популярності — правильна архітектура під fixed-wing. У Matek H743-Wing із коробки передбачено велику кількість PWM-виходів (до 13), що дозволяє без додаткових плат підключити всі серви: елерони, руль висоти, напрямку, закрилки та інші механізації. Важливий момент — окреме живлення сервоприводів через вбудований BEC (до 8A), що знімає навантаження з основного живлення і підвищує стабільність. Також уже реалізовані зручні роз’єми під GPS, компас і датчик швидкості повітря, що суттєво спрощує збірку.

Другий критичний фактор — продуктивність. Процесор класу H7 (до 480 МГц) забезпечує стабільну роботу як INAV, так і ArduPilot навіть при активному використанні GPS, фільтрів і телеметрії. На практиці це означає відсутність затримок у навігації, коректну роботу RTH і запас по ресурсах для логування або додаткових датчиків.

Окремо варто відзначити рівень інтеграції. На платі вже є OSD, датчик струму для контролю споживання, підтримка CAN-шини для сучасних GPS або airspeed-сенсорів, а також слот під microSD для запису логів. Це мінімізує кількість зовнішніх модулів і підвищує надійність всієї системи.

Ще одна сильна сторона — універсальність. Ці контролери однаково добре працюють як у FPV-збірках (дальняки, розвідка, ударні платформи), так і в більш складних автономних системах. Підтримка одночасно INAV і ArduPilot дозволяє змінювати підхід без заміни “заліза”, що особливо цінно при розвитку проєкту.

У підсумку Matek H743-Wing і Slim V3 стали стандартом не випадково: вони дають правильний баланс між функціональністю, продуктивністю і простотою інтеграції, який у реальних умовах важливіший за формальні “максимальні можливості”.

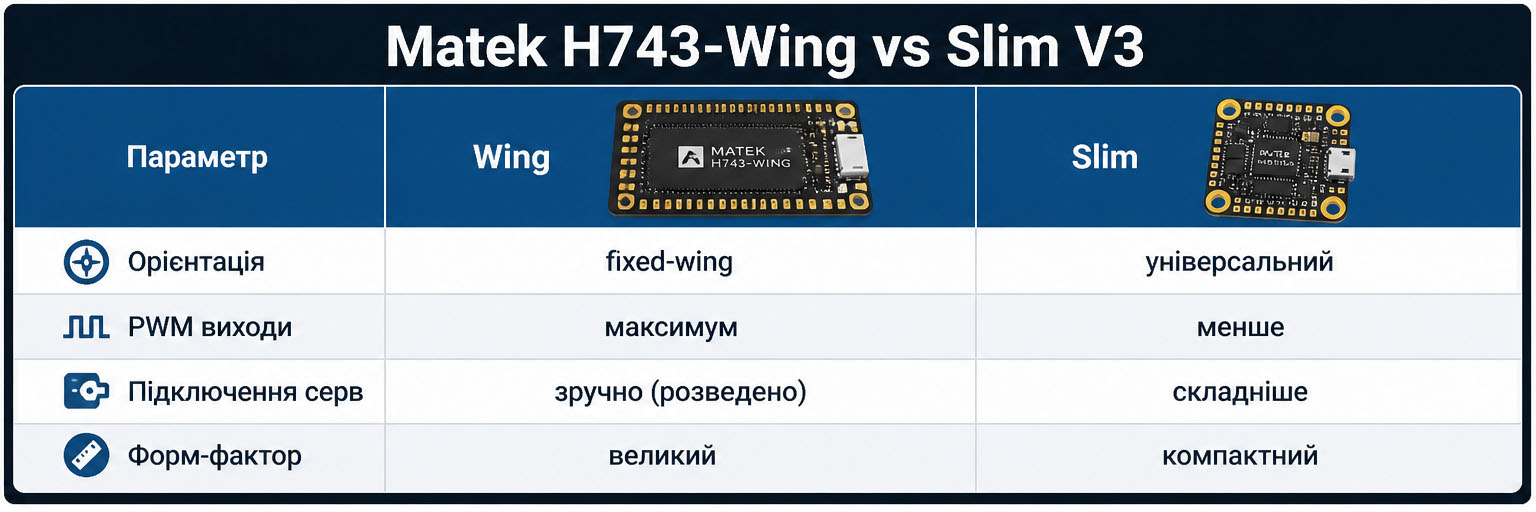

Matek H743-Wing vs Slim V3

Практика:

• Wing — для літаків
• Slim — якщо хочеш універсальну плату або компактну збірку

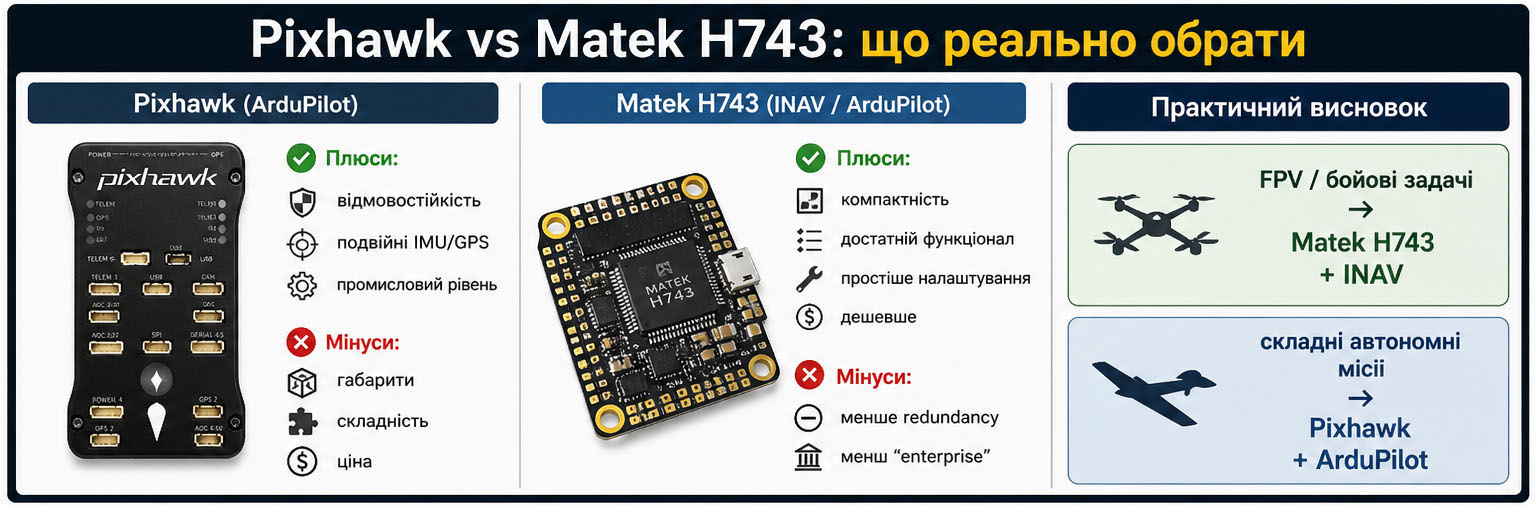

Pixhawk vs Matek H743: що реально обрати

Вибір між Pixhawk і Matek H743 — це фактично вибір між “автопілотом для інженерних задач” і “практичним FPV-рішенням”. Обидві платформи підтримують ArduPilot, мають хорошу сумісність із сучасною периферією та дозволяють будувати складні fixed-wing системи. Але підхід до використання у них різний.

Pixhawk традиційно вважається платформою професійного рівня. Такі контролери розраховані на складні автономні місії, де критично важлива відмовостійкість. Саме тому вони часто оснащуються подвійними або навіть потрійними IMU, мають резервування сенсорів і стабільніше працюють у складних умовах. Це хороший вибір для VTOL, картографування, тривалих автономних маршрутів або систем, де літак повинен виконувати місію практично без участі пілота.

Але за ці можливості доводиться платити. Pixhawk-системи помітно більші за розмірами, потребують більше місця під розводку та периферію, а їх налаштування значно складніше. Для новачка кількість параметрів і конфігурацій може виявитися надлишковою, особливо якщо мова йде про звичайний FPV-літак.

Pixhawk (ArduPilot). Плюси:

• відмовостійкість
• подвійні IMU/GPS
• промисловий рівень

Мінуси:

• габарити
• складність
• ціна

Matek H743, навпаки, орієнтований на компактність і швидку інтеграцію. Він простіший у монтажі, займає менше місця і при цьому забезпечує більшість функцій, необхідних для FPV-польотів: GPS-навігацію, RTH, телеметрію, роботу з сервами та підтримку сучасних прошивок. У зв’язці з INAV такий контролер дозволяє отримати стабільну і функціональну платформу без надмірної складності.

Так, у Matek менше “enterprise”-можливостей і немає такого рівня резервування, як у Pixhawk, але для більшості FPV-задач це не є критичним. На практиці саме H743 став одним із найпопулярніших контролерів для дальняків, розвідувальних платформ і бойових крил через хороший баланс між ціною, функціональністю і простотою.

<p">Matek H743 (INAV / ArduPilot). Плюси:

• компактність
• достатній функціонал
• простіше налаштування
• дешевше

Мінуси:

• менше redundancy
• менш “enterprise”

Якщо узагальнити:

• для FPV, дальніх польотів і більшості практичних fixed-wing збірок оптимальним вибором буде Matek H743 + INAV;
• для складних автономних місій, VTOL або професійних проєктів із високими вимогами до надійності логічніше використовувати Pixhawk + ArduPilot.

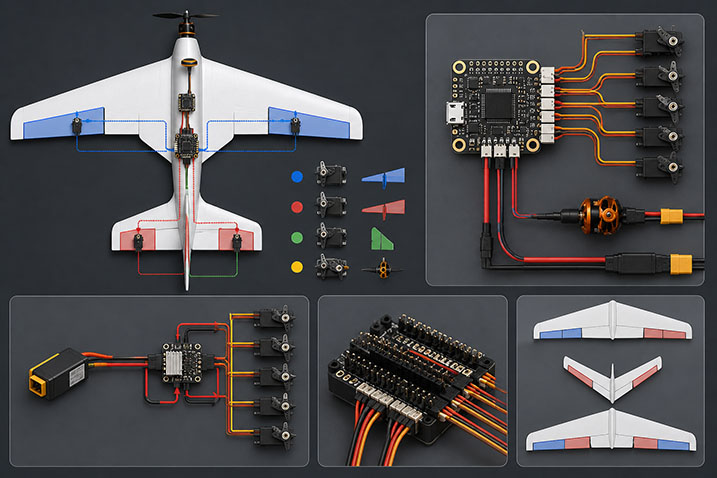

Підключення сервоприводів (PWM): ключові нюанси

У крилі серви — це основа управління. Типова схема:

• Aileron — 1–2 серви
• Elevator — 1
• Rudder — 1
• Throttle — ESC

Особливості:

1. Напруга

• серви часто 5–7.2V
• важливо: окремий BEC або вбудований (у Matek є до 8A)

2. Кількість каналів

• мінімум: 4
• реально: 6–10 (залежно від конфігурації)

3. Розводка

• Wing-контролери мають “plug & play” шини
• на Pixhawk — через rail/servo board

4. Мікшування

• elevon / V-tail / flaperons
• реалізується в прошивці (INAV/ArduPilot)

GPS + компас: критично для крила

Для літака на автопілоті GPS — це не опція, а базовий елемент безпеки. На відміну від квадрокоптера, крило не “зависає” на місці і не пробачає втрату орієнтації. Без коректної навігації навіть короткий фейлсейф може закінчитися втратою моделі. Тому мінімальний набір — це GPS-модуль рівня M8 або M10 разом із компасом, який у більшості випадків інтегрований в один корпус.

Ключовий момент — наявність компаса. INAV і ArduPilot використовують не лише координати, а й курс (heading), щоб правильно орієнтувати літак у просторі. Це напряму впливає на стабільність повернення додому, точність утримання напрямку та поведінку при втраті зв’язку. Без компаса система змушена покладатися на GPS-курс, який нестабільний на малих швидкостях і дає помилки.

Підключення також має значення. GPS працює через UART, тоді як компас — через I2C, і ці інтерфейси не варто плутати. Сам модуль бажано виносити якнайдалі від джерел перешкод — ESC, силових проводів і відеопередавача. Інакше зростає рівень шуму, що призводить до похибок у визначенні курсу.

Найпоширеніші проблеми виникають не через “поганий GPS”, а через помилки встановлення. Часто ігнорують компас, розміщують модуль занадто близько до силової частини або не виконують калібрування. У результаті навіть дороге обладнання працює нестабільно, а автопілот поводиться непередбачувано.

Підсумок

Перехід із квадрокоптерів на fixed-wing змінює сам підхід до польоту. Якщо у кваді пілот постійно “тримає” дрон руками, то у літаку значна частина стабілізації та навігації переходить до автопілота. Саме тому вибір польотного контролера і прошивки тут набагато важливіший, ніж у більшості FPV-коптерів.

Практика показує, що Betaflight для крил залишається занадто обмеженим через слабку навігаційну складову. INAV, навпаки, став фактичним стандартом для FPV-літаків завдяки хорошому балансу між функціональністю, стабільністю і простотою налаштування. ArduPilot відкриває значно ширші можливості, але його потенціал повністю розкривається лише у складних автономних системах.

Серед контролерів саме Matek H743-Wing і Slim V3 сьогодні найчастіше використовуються у FPV fixed-wing збірках. Вони добре адаптовані під роботу із сервоприводами, GPS, телеметрією та сучасними прошивками, при цьому не створюють зайвої складності під час монтажу і конфігурації. Pixhawk залишається більш професійним рішенням із високою відмовостійкістю, але для більшості FPV-задач його можливості часто надлишкові.

У результаті для дальніх польотів, розвідки та більшості практичних FPV-крил саме зв’язка Matek H743 + INAV зараз дає один із найкращих балансів між ціною, функціональністю, стабільністю і складністю налаштування.
