Майская «зеленка»: как листья влияют на видеосвязь 5.8GHz и ELRS

Статью подготовила

Катерина Помазан

Контент-менеджер, управляющая отделом

Весна и начало лета для FPV-пилотов — это не только красивые пейзажи и сочные кадры по низким пролетам. Именно в этот период начинаются первые серьезные проблемы с радиосвязью. Зимой дрон мог спокойно пролетать за посадкой или работать по нескольким линиям деревьев без заметных проблем. Но как только появляются густые листья, видеолинк начинает сыпаться, DVR покрывается артефактами, а Link Quality в ELRS падает буквально на ровном месте.

Многие начинают обвинять VTX, антенны или прошивку, хотя проблема значительно глубже. На самом деле это сезонная физика радиоволн. И если не адаптировать FPV-сетап под летние условия, даже дорогой передатчик или мощный ELRS-модуль не дадут ожидаемого результата.

Почему зеленые листья так сильно гасят сигнал: Физика поглощения радиоволн водой в листьях

Основной враг радиосвязи летом — вода. Именно ее очень много внутри зеленых листьев. Радиоволна, проходя сквозь деревья, частично поглощается влагой, частично рассеивается и теряет энергию. Чем выше рабочая частота, тем сильнее проявляется этот эффект.

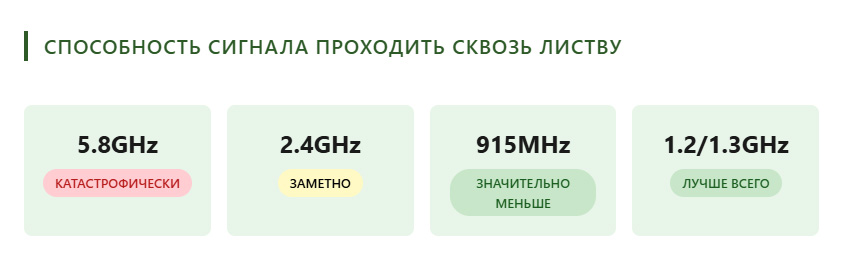

Именно поэтому разные диапазоны ведут себя по-разному. Частоты вроде 5.8GHz страдают больше всего. 2.4GHz работает чуть стабильнее, но тоже заметно теряет дальность в лесу. А вот 915MHz и 1.2GHz значительно лучше проходят через растительность и рельеф.

• 5.8GHz страдает катастрофически;
• 2.4GHz — заметно;
• 915MHz — гораздо меньше;
• 1.2GHz/1.3GHz — еще лучше проходят сквозь растительность.

Особенно сильно это заметно после дождя или рано утром, когда листья насыщены влагой. В такие моменты даже небольшая посадка может полностью «с’есть» видеосигнал. Летом разница между «голыми» зимними деревьями и майской зеленью может составлять десятки dB потерь сигнала.

Почему 5.8GHz резко пропадает за деревьями?

В классическом FPV 5.8GHz стал стандартом из-за небольших антенн, низкой задержки и доступности оборудования. Но этот диапазон очень зависит от прямой видимости между дроном и приемником.

Из-за короткой длины волны сигнал плохо огибает помехи. Он легко поглощается водой, а густые листья для него фактически работают как естественный фильтр. Именно поэтому картинка может быть идеальной над открытым полем, но буквально за несколькими деревьями начинаются резкие фризы или полный развал видео.
Многие пилоты замечают, что зимой тот же маршрут проходит без проблем. Причина проста: без листьев деревья значительно слабее оказывают влияние на сигнал. Когда крона заполняется влажной зеленью, уровень затухания резко возрастает.

Обычная ситуация:

• над полем видео идеальное;
• дрон заходит за одну линию деревьев;
• через секунду DVR превращается в кашу.
• И это нормально для 5.8GHz.

В реальных условиях разница между зимой и маем иногда настолько велика, что дальность стабильной видеосвязи падает в два или даже три раза.

Помогает ли мощный VTX на 2-3W

Многие считают, что проблему можно решить простым увеличением мощности передатчика. Частично это работает, но эффект значительно меньше, чем ожидают новички.

Мощнейший VTX действительно улучшает запас сигнала и позволяет немного стабилизировать картинку в сложных условиях. Однако густые мокрые листья нельзя «продавить» только ваттами. Радиоволна все равно будет терять энергию во время прохождения через растительность.

Кроме того, увеличение мощности имеет свою цену. Передатчик сильнее греется, быстрее тратит аккумулятор и создает больше шумов. В компактных FPV-сборниках это часто приводит к перегреву или нестабильной работе VTX.

Во многих случаях хорошие антенны и правильное размещение ground station дают больший эффект, чем переход с 1W на 3W.

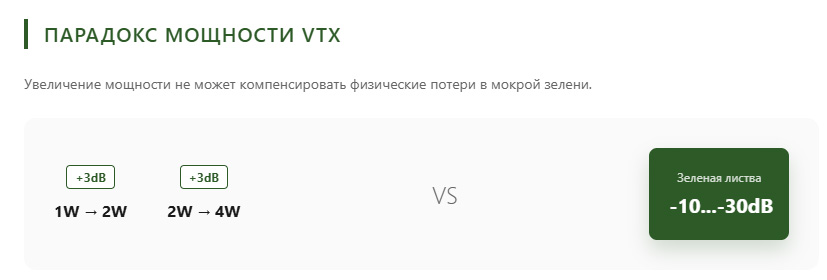

Есть важный нюанс: каждое удвоение мощности дает лишь примерно +3dB.

Например:

• 1W 2W = +3dB;
• 2W 4W = еще +3dB.

Это не магический буст дальности. Если деревья съедают десятки dB сигнала, даже 3W могут не спасти.

Какая система управления лучше работает в лесу: 915MHz или 2.4GHz

Для полетов в зеленке более низкие частоты почти всегда имеют преимущество. Это хорошо видно на примере ELRS. Система 2.4GHz отлично подходит для фристайла, открытых пространств и гонок. Она обеспечивает низкую задержку и компактные антенны. Но в густом лесу или во время полетов вдоль деревьев сигнал начинает терять стабильность гораздо быстрее.
ELRS 915MHz ведет себя иначе. Благодаря более низкой частоте сигнал лучше огибает помехи, стабильнее работает у земли и меньше теряется в растительности. Именно поэтому многие дальнобойные и military-style FPV-сборники переходят на ELRS 868/915MHz, а Crossfire - видео 1.2GHz.

Особенно заметна разница во время полетов в режиме NOE — то есть максимально низко над землей, под кронами или вдоль лесополос.

Как правильно настроить Packet Rate летом

Одна из самых распространенных ошибок — использование слишком высокого Packet Rate в сложных условиях. Зимой или в открытом поле режимы 500Hz и 1000Hz могут работать безупречно. Но в лесу ситуация кардинально меняется.

Высокий Packet Rate дает меньшую задержку, однако требует значительно более чистого и стабильного сигнала. Когда дрон летит через зеленку, уровень шумов и потерь пакетов резко возрастает. Из-за этого ссылка начинает вести себя нестабильно.

Для летних полетов гораздо эффективнее снизить Packet Rate и получить лучшую penetration capability. В большинстве случаев для ELRS 2.4GHz оптимальными становятся режимы 150Hz или 250Hz. Для 915MHz часто используют 50Hz, 100Hz или 150Hz — именно эти значения обеспечивают максимальную стабильность в сложном рельефе.

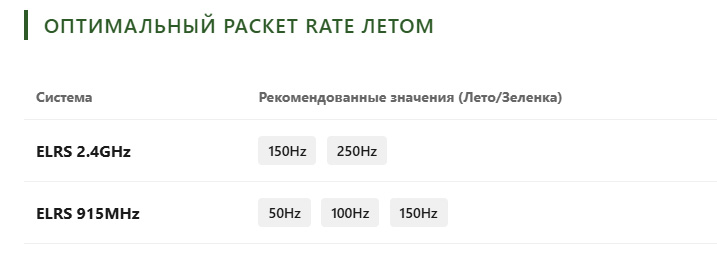

Практика показывает для ELRS 2.4GHz оптимально:

• 150Hz;
• 250Hz.

500Hz в густом лесу часто уже агрессивный режим.

Для ELRS 915MHz самое популярное:

• 50Hz;
• 100Hz;
• 150Hz.

Самые низкие packet rates дают максимальную проницаемость сигнала. Да, задержка немного увеличивается, но разница в несколько миллисекунд значительно менее критична, чем полная потеря управления за деревьями.

Почему NOE-полеты столь сложны для радиосвязи

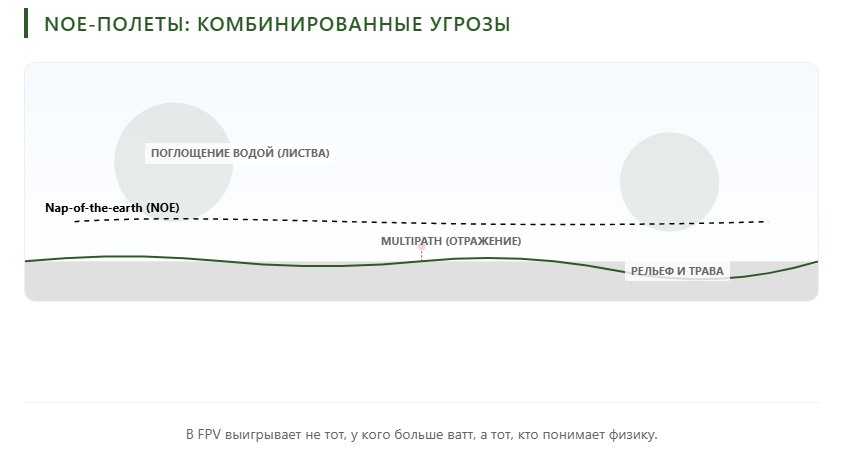

NOE (Nap-of-the-earth) — это полеты максимально низко над землей. Именно такой стиль сейчас активно используется как в Cinematic FPV, так и в тактических сценариях. В таких условиях сигнал одновременно страдает от нескольких факторов. Его поглощает трава и листья, часть волны отражается от земли, а другая часть хаотично рассеивается из-за неровностей рельефа. В результате возникает multipath-эффект, через который сигнал начинает «прыгать», а DVR покрывается шумами даже при относительно небольшой дистанции.

Имнно поэтому в NOE-полетах качество антенн и правильная ориентация ground station критически важны.

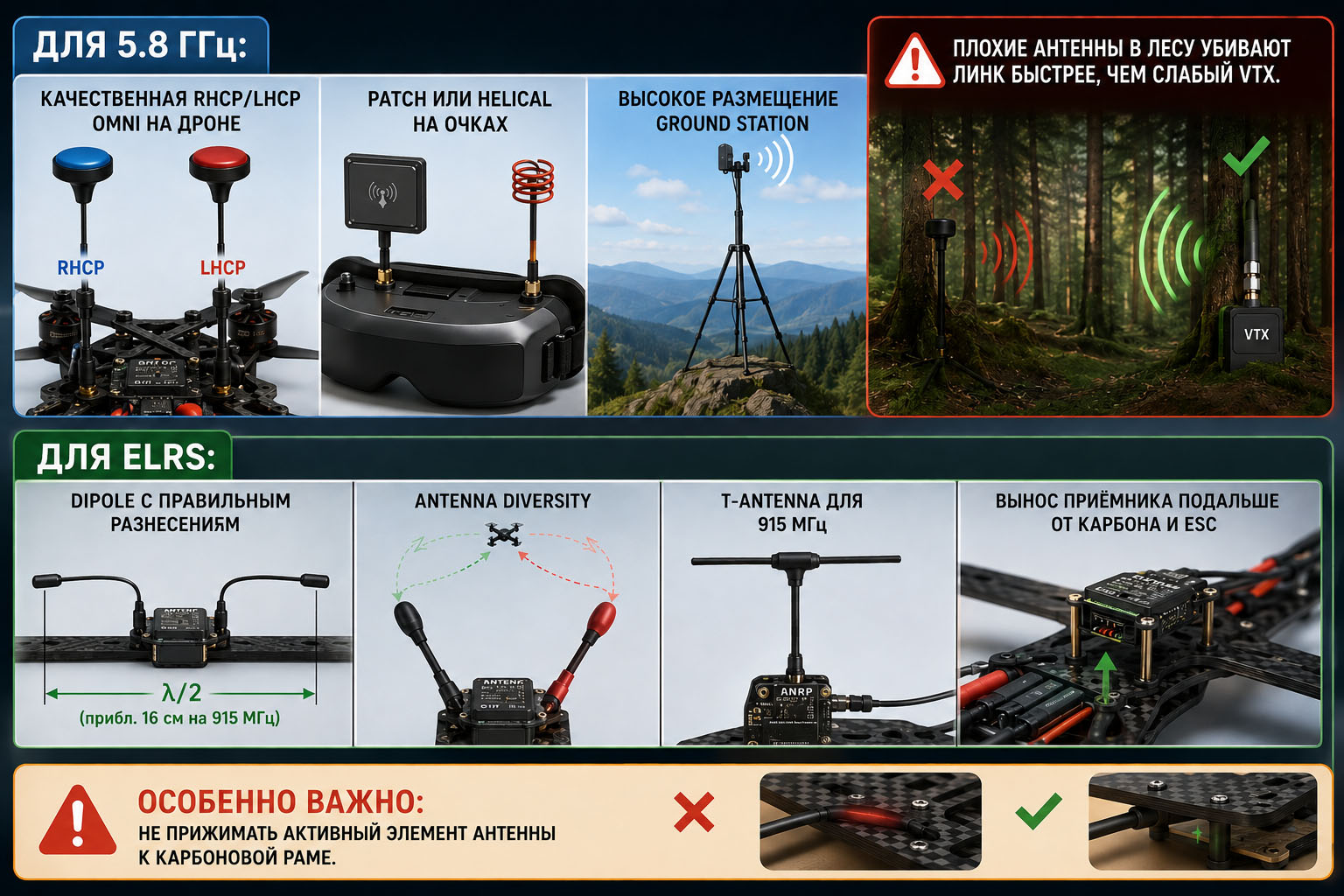

Какие антенны лучше работают в зеленке

Для летних полетов экономить на антеннах — одна из худших идей. Именно они часто определяют, сможет ли дрон стабильно работать за деревьями.

Для 5.8GHz лучше себя показывают качественные круговополяризованные omni-антенны на дроне и directional-решения на очках или наземной станции. Patch или helical антенны позволяют существенно улучшить прием в конкретном направлении.

В системах ELRS важно не только выбрать хорошую антенну, но и правильно ее установить. Активные элементы не должны прижиматься к карбоновой раме или силовым проводам. Для 915MHz особенно эффективными остаются T-antenna и antenna diversity.

Стоит ли переходить на 1.2GHz или 1.3GHz

Для классического freestyle 5.8GHz все еще остается удобным вариантом. Но если основная задача — полеты сквозь лес, по рельефу или на большие дистанции, более низкие видеочастоты имеют очевидные преимущества.

Системы 1.2GHz и 1.3GHz значительно лучше проходят через растительность и менее чувствительны к помехам. Именно поэтому их часто используют на тяжелых long-range FPV-платформах.

Впрочем, у такого решения есть и минусы. Антенны становятся больше, компоновка дрона усложняется, а рядом с GPS могут возникать дополнительные шумы. Для компактных фристайл-коптеров это не всегда практично, но для дальних полетов в сложных условиях преимущества часто перевешивают недостатки.

Вывод

Майская «зеленка» — это один из самых опасных сезонных факторов для FPV. Листья, насыщенные водой, резко поглощают радиоволны, а больше всего от этого страдают именно 5.8GHz.

Поэтому пожилой FPV-сетап почти всегда нуждается в адаптации. В сложных условиях гораздо важнее становятся правильные антенны, грамотная настройка ELRS и выбор адекватного Packet Rate. Для полетов в лесу и NOE-сценариев более низкие частоты — 915MHz или даже 1.2GHz — часто дают гораздо лучший результат, чем попытки компенсировать все избыточной мощностью VTX.

У FPV выигрывает не тот, у кого больше ваттов. А тот, кто лучше понимает физику радиосвязи.
