Весна й початок літа для FPV-пілотів — це не лише красиві пейзажі та соковиті кадри з низьких прольотів. Саме в цей період починаються перші серйозні проблеми з радіозв’язком. Узимку дрон міг спокійно пролітати за посадкою або працювати за кількома лініями дерев без помітних проблем. Але щойно з’являється густе листя, відеолінк починає сипатися, DVR покривається артефактами, а Link Quality в ELRS падає буквально на рівному місці.

Багато хто починає звинувачувати VTX, антени або прошивку, хоча проблема значно глибша. Насправді це сезонна фізика радіохвиль. І якщо не адаптувати FPV-сетап під літні умови, навіть дорогий передавач чи потужний ELRS-модуль не дадуть очікуваного результату.

Чому зелене листя так сильно гасить сигнал: Фізика поглинання радіохвиль водою в листі

Основний ворог радіозв’язку влітку — вода. Саме її дуже багато всередині зеленого листя. Радіохвиля, проходячи крізь дерева, частково поглинається вологою, частково розсіюється та втрачає енергію. Чим вища робоча частота, тим сильніше проявляється цей ефект.

Саме тому різні діапазони поводяться по-різному. Частоти на кшталт 5.8GHz страждають найбільше. 2.4GHz працює трохи стабільніше, але теж помітно втрачає дальність у лісі. А от 915MHz та 1.2GHz значно краще проходять крізь рослинність і рельєф.

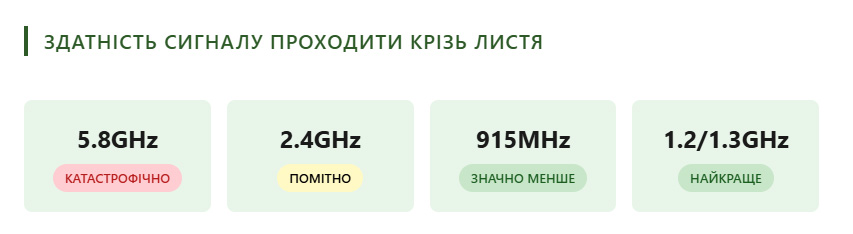

Отже:

• 5.8GHz страждає катастрофічно;
• 2.4GHz — помітно;
• 915MHz — значно менше;
• 1.2GHz/1.3GHz — ще краще проходять крізь рослинність.

Особливо сильно це помітно після дощу або рано-вранці, коли листя насичене вологою. У такі моменти навіть невелика посадка може повністю «з’їсти» відеосигнал. Влітку різниця між «голими» зимовими деревами та травневою зеленню може складати десятки dB втрат сигналу.

Чому 5.8GHz різко пропадає за деревами

У класичному FPV 5.8GHz став стандартом через невеликі антени, низьку затримку та доступність обладнання. Але цей діапазон дуже залежить від прямої видимості між дроном та приймачем.

Через коротку довжину хвилі сигнал погано огинає перешкоди. Він легко поглинається водою, а густе листя для нього фактично працює як природний фільтр. Саме тому картинка може бути ідеальною над відкритим полем, але буквально за кількома деревами починаються різкі фрізи або повний розвал відео.
Багато пілотів помічають, що взимку той самий маршрут проходиться без проблем. Причина проста: без листя дерева значно слабше впливають на сигнал. Коли ж крона заповнюється вологою зеленню, рівень загасання різко зростає.

Типова ситуація:

• над полем відео ідеальне;
• дрон заходить за одну лінію дерев;
• через секунду DVR перетворюється на кашу.
• І це нормально для 5.8GHz.

У реальних умовах різниця між зимою та травнем інколи настільки велика, що дальність стабільного відеозв’язку падає у два або навіть три рази.

Чи допомагає потужний VTX на 2–3W

Багато хто вважає, що проблему можна вирішити простим збільшенням потужності передавача. Частково це працює, але ефект значно менший, ніж очікують новачки.

Потужніший VTX справді покращує запас сигналу та дозволяє трохи стабілізувати картинку в складних умовах. Проте густе мокре листя не можна «продавити» лише ватами. Радіохвиля все одно втрачатиме енергію під час проходження через рослинність.

Крім того, збільшення потужності має свою ціну. Передавач сильніше гріється, швидше витрачає акумулятор і створює більше шумів. У компактних FPV-збірках це часто призводить до перегріву або нестабільної роботи VTX.

У багатьох випадках хороші антени та правильне розміщення ground station дають більший ефект, ніж перехід із 1W на 3W.

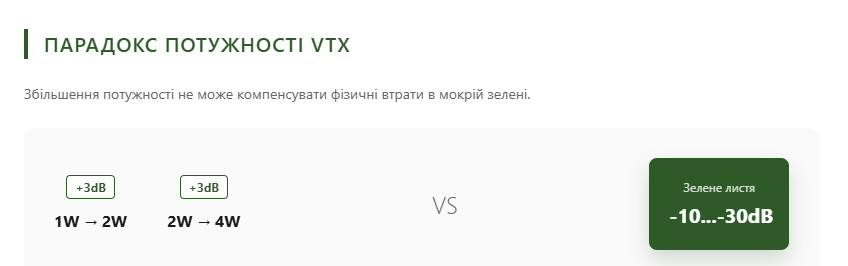

Є важливий нюанс: кожне подвоєння потужності дає лише приблизно +3dB.

Наприклад:

• 1W → 2W = +3dB;
• 2W → 4W = ще +3dB.

Це не магічний буст дальності. Якщо дерева з’їдають десятки dB сигналу, навіть 3W можуть не врятувати.

Яка система керування краще працює в лісі: 915MHz чи 2.4GHz

Для польотів у зеленці нижчі частоти майже завжди мають перевагу. Це добре видно на прикладі ELRS. Система 2.4GHz чудово підходить для фристайлу, відкритих просторів і перегонів. Вона забезпечує низьку затримку та компактні антени. Але в густому лісі або під час польотів уздовж дерев сигнал починає втрачати стабільність значно швидше.
ELRS 915MHz поводиться інакше. Завдяки нижчій частоті сигнал краще огинає перешкоди, стабільніше працює біля землі та менше втрачається в рослинності.
Саме тому багато далекобійних і military-style FPV-збірок переходять на ELRS 868/915MHz, а Crossfire - відео 1.2GHz.

Особливо помітна різниця під час польотів у режимі NOE — тобто максимально низько над землею, під кронами або вздовж лісосмуг.

Як правильно налаштувати Packet Rate влітку

Одна з найпоширеніших помилок — використання надто високого Packet Rate у складних умовах. Узимку або у відкритому полі режими 500Hz і 1000Hz можуть працювати бездоганно. Але в лісі ситуація кардинально змінюється.

Високий Packet Rate дає меншу затримку, однак вимагає значно чистішого й стабільнішого сигналу. Коли дрон летить крізь зеленку, рівень шумів і втрат пакетів різко зростає. Через це лінк починає поводитися нестабільно.

Для літніх польотів набагато ефективніше знизити Packet Rate та отримати кращу penetration capability. У більшості випадків для ELRS 2.4GHz оптимальними стають режими 150Hz або 250Hz. Для 915MHz часто використовують 50Hz, 100Hz або 150Hz — саме ці значення забезпечують максимальну стабільність у складному рельєфі.

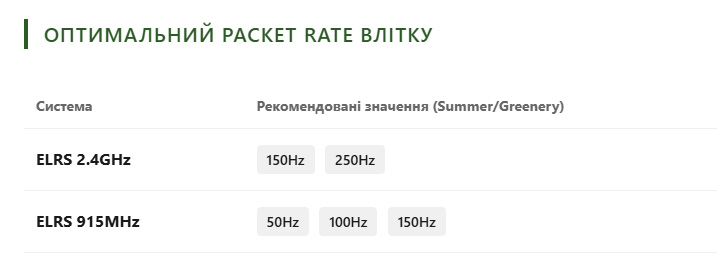

Практика показує для ELRS 2.4GHz оптимально:

• 150Hz;
• 250Hz.

500Hz у густому лісі часто вже агресивний режим.

Для ELRS 915MHz найпопулярніше:

• 50Hz;
• 100Hz;
• 150Hz.

Саме низькі packet rates дають максимальну проникність сигналу. Так, затримка трохи збільшується, але різниця в кілька мілісекунд значно менш критична, ніж повна втрата керування за деревами.

Чому NOE-польоти настільки складні для радіозв’язку

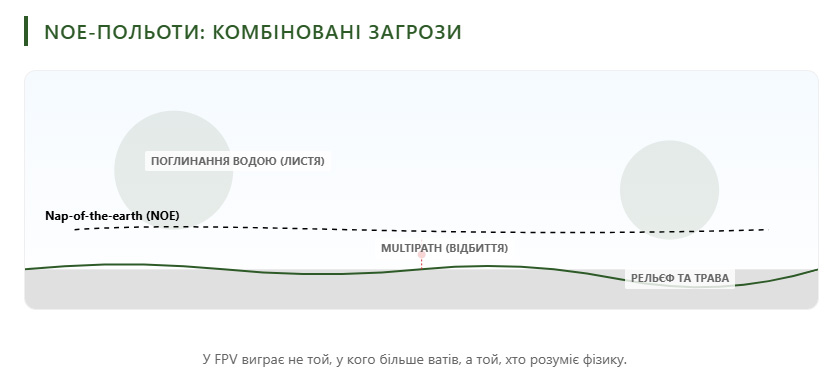

NOE (Nap-of-the-earth) — це польоти максимально низько над землею. Саме такий стиль зараз активно використовується як у cinematic FPV, так і в тактичних сценаріях. У таких умовах сигнал одночасно страждає від кількох факторів. Його поглинає трава та листя, частина хвилі відбивається від землі, а інша частина хаотично розсіюється через нерівності рельєфу. У результаті виникає multipath-ефект, через який сигнал починає «стрибати», а DVR покривається шумами навіть за відносно невеликої дистанції.

Саме тому в NOE-польотах якість антен і правильна орієнтація ground station критично важливі.

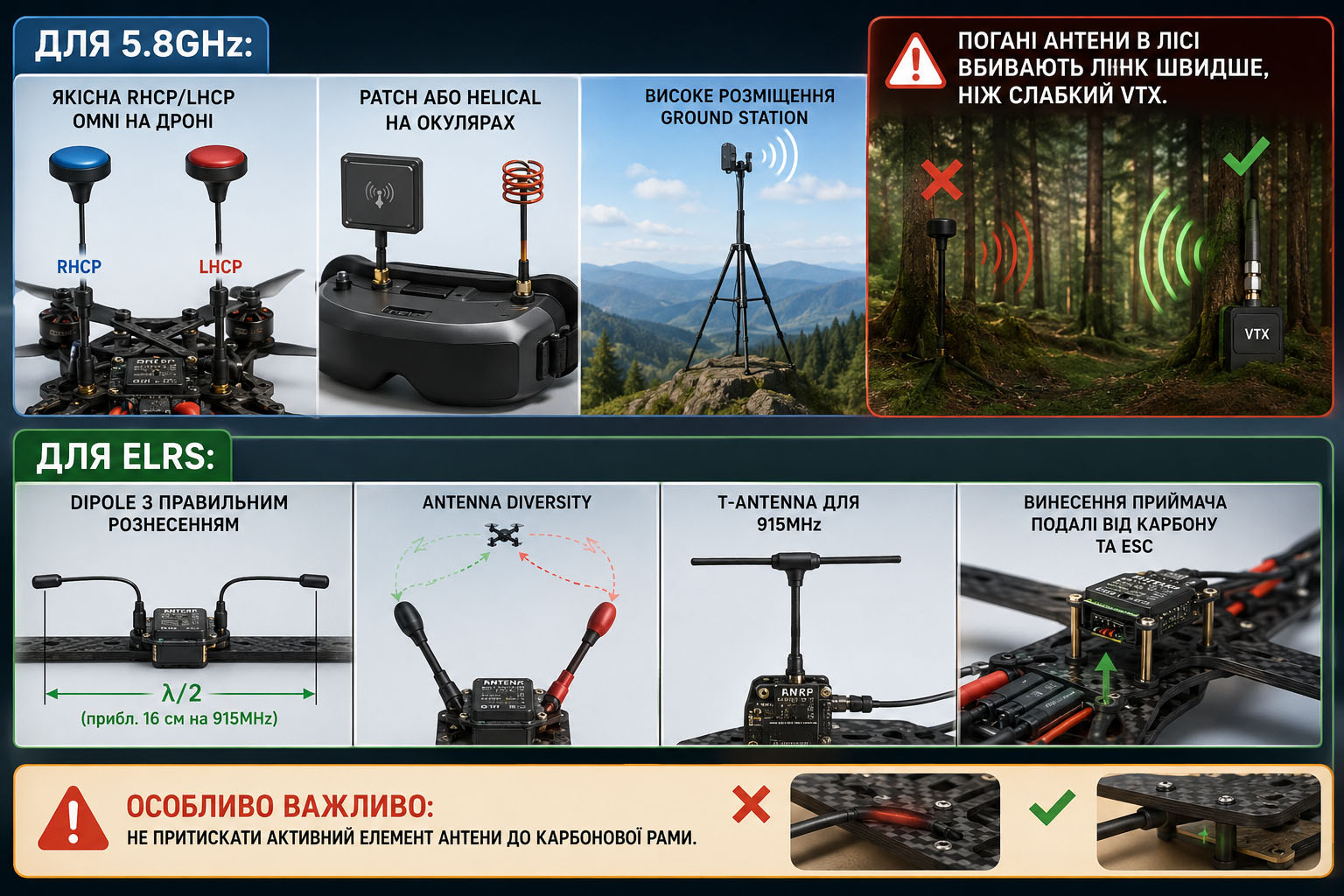

Які антени краще працюють у зеленці

Для літніх польотів економити на антенах — одна з найгірших ідей. Саме вони часто визначають, чи зможе дрон стабільно працювати за деревами.

Для 5.8GHz найкраще себе показують якісні круговополяризовані omni-антени на дроні та directional-рішення на окулярах або наземній станції. Patch або helical антени дозволяють суттєво покращити прийом у конкретному напрямку.

У системах ELRS важливо не лише вибрати хорошу антену, а й правильно її встановити. Активні елементи не повинні притискатися до карбонової рами або силових проводів. Для 915MHz особливо ефективними залишаються T-antenna та antenna diversity.

Чи варто переходити на 1.2GHz або 1.3GHz

Для класичного freestyle 5.8GHz усе ще залишається найзручнішим варіантом. Але якщо основне завдання — польоти крізь ліс, за рельєфом або на великі дистанції, нижчі відеочастоти мають очевидні переваги.

Системи 1.2GHz та 1.3GHz значно краще проходять крізь рослинність і менш чутливі до перешкод. Саме тому їх часто використовують на важких long-range FPV-платформах.

Втім, у такого рішення є і мінуси. Антени стають більшими, компонування дрона ускладнюється, а поруч із GPS можуть виникати додаткові шуми. Для компактних фристайл-коптерів це не завжди практично, але для дальніх польотів у складних умовах переваги часто переважують недоліки.

Висновок

Травнева «зеленка» — це один із найнебезпечніших сезонних факторів для FPV. Листя, насичене водою, різко поглинає радіохвилі, а найбільше від цього страждає саме 5.8GHz.

Тому літній FPV-сетап майже завжди потребує адаптації. У складних умовах значно важливішими стають правильні антени, грамотне налаштування ELRS і вибір адекватного Packet Rate. Для польотів у лісі та NOE-сценаріїв нижчі частоти — 915MHz або навіть 1.2GHz — часто дають набагато кращий результат, ніж спроби компенсувати все надлишковою потужністю VTX.

У FPV виграє не той, у кого більше ватів. А той, хто краще розуміє фізику радіозв’язку.
