Настройка сервоприводов для оптимального управления авиамоделями

Статью подготовила

Катерина Помазан

Контент-менеджер, управляющая отделом

Настройка сервоприводов и других компонентов радиоуправляемых авиамоделей является ключевым аспектом обеспечения стабильного и точного управления. Этот процесс включает в себя выбор правильных компонентов, их установку и настройки. В этой статье рассмотрим основные шаги и советы по оптимизации настроек.

В предыдущих статьях в этом разделе найдете больше информации о построении, принципах работы и разности аналоговых и цифровых сервоприводов. А ниже речь пойдет именно о том, что нужно знать для настройки сервомашинки, базовые советы по надежной работе приборов.

Выбор и установка сервоприводов

Сервоприводы критически важны для управления различными элементами модели, такими как руль высоты, элероны и руль направления. Вот несколько ключевых аспектов выбора и установки сервоприводов:
Подбор сервоприводов:

• Тяговое усилие. Выбор сервопривода с требуемым тяговым усилием зависит от размера и веса модели. Обычно для легких моделей подходят микросервоприводы, тогда как для более крупных моделей нужны сервоприводы с большим тяговым усилием.
• Скорость сервопривода определяет, насколько быстро он может двигать управляющие поверхности. Для спортивных моделей и моделей, выполняющих акробатические трюки, необходимы скоростные серводвигатели.

Установка сервоприводов:

• Место установки: Серводвигатели должны быть установлены в местах, обеспечивающих минимальные потери энергии и максимальную эффективность передачи усилий. Убедитесь, что серводвигатели установлены крепко и без люфтов.
• Важности и тяги: Используйте жесткие и крепкие тяги для передачи усилий от серводвигателей к управляющим поверхностям. Убедитесь, что все соединения надежно закреплены и не имеют люфтов.

Настройка конечных точек и центровка

Правильная настройка конечных точек движения и центровка сервоприводов обеспечивает точность и эффективность управления:
Конечные точки:

• Калибровка конечных точек: Используйте передатчик для настройки конечных точек движения сервоприводов. Это позволит избежать перенапряжения серводвигателей и обеспечит максимальное движение управляющих поверхностей без риска повреждений.

Центровка:

• Центрирование управляющих поверхностей: Убедитесь, что все управляющие поверхности находятся в нейтральном положении, когда передатчик находится в положении "нейтраль". Это поможет избежать нежелательных отклонений во время полета.

Балансирование модели

Правильное балансирование модели важно для обеспечения стабильного полета:

Центр тяжести:

• Размещение ЦВ: Установите центр тяжести в соответствии с рекомендациями производителя модели. Неправильное расположение ЦВ может привести к нестабильному полету и трудностям в управлении.
• Регулировка веса: Используйте дополнительные грузы для достижения правильного баланса. Убедитесь, что модель сбалансирована как по длине, так и по ширине.

Настройки передатчика

Передатчик является главным инструментом управления моделью, и его настройки играют важную роль в обеспечении точного управления:

Курсовые режимы:

• Режимы полета: Используйте разные режимы полета для различных условий. Например, для взлета и посадки может быть использован один режим, а для акробатических маневров – ; другой.

Крепление передатчика:

• Надежность: Убедитесь, что антенны и батареи передатчика надежно закреплены и не повреждены.

Правильная настройка сервоприводов и других компонентов важна для обеспечения стабильного и точного управления радиоуправляемыми авиамоделями. От выбора соответствующих серводвигателей до настройки передатчика – каждый шаг влияет на конечный результат. Следуя указанным рекомендациям, вы сможете значительно улучшить качество полета и получить максимальное удовольствие от своего хобби.

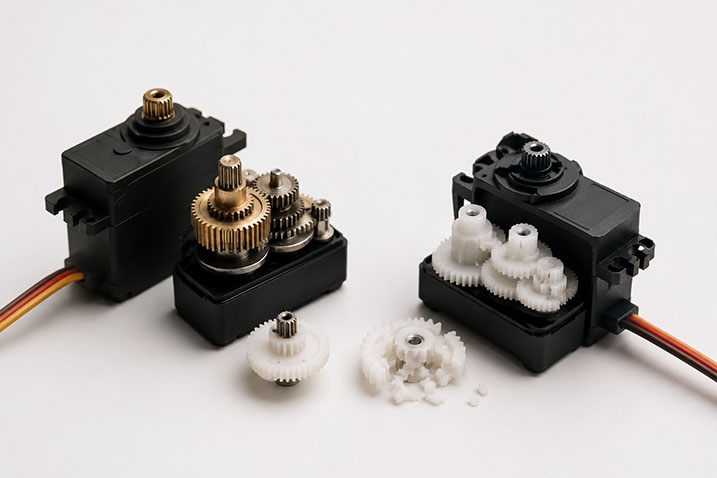

Как выбрать сервопривод для FPV-самолета и систем сброса: металлический редуктор или пластик?

Сервопривод в FPV-самолете отвечает не только за управление рулем высоты или элеронами. В современных сборках сервы часто используются для механизмов сброса, поворотных платформ, фиксации полезной нагрузки и других узлов с постоянной механической нагрузкой. Ошибка в выборе сервомашинки приводит к люфтам, потере управления или заклиниванию механизма прямо в полете.

Аналоговые vs цифровые сервоприводы

Аналоговые сервы — это классическое бюджетное решение для обычных моделей. Они получают меньше импульсов управления в секунду, поэтому работают более плавно, но имеют более низкую точность удержания позиции и слабее держат нагрузку. Более подробно о разнице расписали в статье-сравнении Сервопривод: аналоговый или цифровой? Здесь укажем коротко о главном.

Преимущества аналоговых серв:

• низкая цена;
• меньшее потребление тока;
• достаточно для легких самолетов и тренеров.

Недостатки:

• более медленная реакция;
• низкая точность;
• хуже работают под вибрациями.

Цифровые сервоприводы используют более быстрый процессор и значительно чаще корректируют положение вала. В FPV-самолетах это особенно важно из-за высоких скоростей, нагрузок и постоянных вибраций.

Преимущества цифровых сервисов:

• высокая точность позиционирования;
• лучшая стабилизация рулей;
• больший удерживающий момент;
• быстрая реакция на команды.

Недостатки:

• высшая цена;
• большая нагрузка на BEC;
• могут нагреваться при неправильной настройке.

Для систем сброса цифровые сервы обычно лучше, поскольку они уверенно удерживают механизм даже при рывках и наклонах самолета.

Расчет крутящего момента (Torque) в кг/см

Крутой момент сервопривода показывает, какую нагрузку он способен провернуть. Значение указывается в кг/см. Например:

• 2 кг/см означает, что серва может удерживать нагрузку 2 кг на плече 1 см;
• или 1 кг на плече 2 см.

Для FPV-самолетов важно учитывать:

• площадь рулей;
• скорость полета;
• длина скалки;
• вес механизма сброса.

Практические рекомендации:

• малые крылья до 1 м — 2–3 кг/см;
• FPV-самолеты 1.5 – 2 м — 4–8 кг/см;
• системы сброса и тяжелые механизмы — от 10 кг/см;
• большие бензиновые или дальнобойные платформы — 15–30 кг/см.

Слишком слабая серва работает на грани возможностей. Это вызывает перегрев, вибрации, срыв шестерен и увеличение люфтов.

Почему пластиковые шестерни срезают в полете

Пластиковый редуктор хорошо подходит для легких моделей без больших нагрузок. Но в FPV-авиации сервы часто работают в более жестких условиях, где на механику постоянно влияют вибрации от мотора, высокие скорости полета, резкие маневры и перегрузки при посадке. Дополнительно рули получают ударные нагрузки при резких изменениях направления или контакте с препятствиями, из-за чего пластиковые шестерни изнашиваются гораздо быстрее.

При резком рывке инерция передается на редуктор. Пластиковые зубцы не выдерживают пиковую нагрузку и срезаются. Особенно часто это происходит:

• на руле высоты;
• в системах сброса;
• при использовании больших качалок;
• при заклинивании тяг.

Металлический редуктор значительно более устойчив к ударным нагрузкам и лучше переносит вибрации. Именно поэтому для FPV-самолетов, систем сброса, тяжелых рулей и дальнобойных платформ рекомендуется использовать сервы с металлическими шестернями. Пластиковые сервы целесообразно оставлять только для:

• легких пенопластовых моделей;
• тренировочных самолетов;
• вспомогательные механизмы без нагрузки.

Как использовать сервотестер для настройки без пульта

Сервотестер позволяет проверять и настраивать сервоприводы без аппаратуры управления или полетного контроллера. Основные режимы работы:

• ручное управление положением;
• автоматическое циклическое тестирование;
• установка центральной точки.

Что можно сделать с помощью сервотестера:

• выставить нейтраль рулей;
• проверить плавность работы;
• найти подклинивание тяг;
• настроить систему сброса;
• проверить потребление и нагрев.

Для систем сброса сервотестер особенно полезен. Он позволяет точно подобрать:

• угол открытия;
• крайние положения;
• силу натяжения;
• рабочий ход механизма.

Перед первым полетом желательно проверить каждую серву под реальной нагрузкой. Если сервопривод начинает шуметь, дрожать или перегреваться — механика настроена неправильно или серва имеет недостаточный крутящий момент.

Общий вывод

Сервопривод в FPV-самолете — это критически важный элемент системы управления. Для легких моделей подойдут простые аналоговые сервы с пластиковым редуктором, но для FPV-платформ, систем сброса и дальних полетов лучше использовать цифровые модели с металлическими шестернями и достаточным запасом крутящего момента.

Правильно подобранная серва обеспечивает точное управление, стабильность полета и надежность механизмов даже при высоких нагрузках. Дополнительная настройка через сервотестер позволяет избежать перекосов, перегрузки и преждевременного износа редуктора.
