Сервопривод: аналоговый или цифровой?
Сервопривод — важный элемент электронной начинки любой радиоуправляемой модели, будь то самолет, вертолет или мультикоптер. Именно он обеспечивает точность управления параметрами движения, например ускорением, замедлением или поворотами. Каждый моделист стремится подобрать идеальный сервопривод, чтобы быстро работал, давал большой момент, хорошо держал положение и при этом стоил недорого. Как бы нам ни хотелось, а запихнуть все в одну коробочку еще никому из производителей не удалось. Поэтому выбирать сервопривод приходится мудро и рационально.
В первую очередь давайте разберемся, чем аналоговый сервопривод для моделей отличается от цифрового.
Напомним, что основой любого сервопривода является электромотор, превращающий электрический сигнал в механическое действие (например, поворот или ускорение) и редуктор — система шестерен, снижающих скорость вращения электродвигателя и обеспечивающих необходимый крутящий момент.
Подробнее о конструкции сервы написано здесь, мы же сосредоточимся на том, какие конструктивные особенности может иметь аналоговый или цифровой сервоприводы.
Зачем придумали цифровые сервомашинки?
Не так давно все сервы оснащались аналоговой электроникой (резисторами, конденсаторами). Цифровые сервоприводы, в которых аналоговую электронику заменили микроконтроллеры, стали использоваться последние несколько лет и быстро стали популярными. На фоне аналоговых они обладают рядом преимуществ:
- Компактный размер
- Высокий крутящий момент
- Большая скорость вращения.
Отличить аналоговый сервопривод от цифрового «на глаз» очень сложно. Они одинаковы снаружи и даже имеют схожее физическое исполнение: аналогичные двигатели, шестерни, резисторы и т. д. Заметить отличия можно только на платах управления.
В цифровом варианте можно увидеть специальный микропроцессор — высокочастотный контроллер, анализирующий сигналы управления и контролирующий работу двигателя. Именно его наличие обеспечивает быстрый отклик, точно установленное положение и хорошее удержание сервы.
Различия аналогового и цифрового сервоприводов
И в первом, и во втором случае сервопривод получает сигнал от бортового приемника. В аналоговом сервоприводе для моделей данные анализируются логически — сравнивается текущее и необходимое положение двигателя, на основании разницы — дается команда изменить положение. Время реакции составляет 50 раз в секунду — именно с такой частотой подается импульс. Полученный сигнал определяет, когда и в какую сторону вращать двигатель.
Цифровой сервопривод использует микроконтроллер, который работает почти в 10 раз быстрее и может посылать 300-400 импульсов в секунду. Каждый импульс короче по длине, но благодаря обилию сигналов, двигатель быстрее реагирует на команды, хорошо разгоняется, своевременно тормозит и обеспечивает постоянный крутящий момент. Это позволяет ускорить время отклика.
Схематически это выглядит так:
Отсюда вытекает главный недостаток использования цифровых сервоприводов — повышенное энергопотребление. Сервомашинкам данного типа требуется больше энергии от источника питания. Чтобы обеспечить надлежащую работу модели, вам придется использовать батарею высокой емкости.
Сегодня цифровые сервоприводы с большим усилием и высоким быстродействием применяются в радиоуправляемых моделях всех типов: от автомобилей до катеров и крупных планеров.
Еще один плюс таких машинок — программируемость. Несмотря на то, что большинство цифровых сервоприводов запрограммированы заранее, пользователь получает возможность программировать сервопривод для центральных и конечных точек, направление вращения, скорость, мертвое регулирование пропускной способности и т. д. Также можно изменять поведение сервопривода, повышать его производительность.
Минус сервомашинок с частыми импульсами — высокая стоимость.
Подытожим, главные преимущества аналогового сервопривода — малый ток и доступная цена. Цифра привлекает высокими показателями скорости и усилия. Соответственно, цифра стоит дороже и потребляет больше энергии. Аналоговый вариант демонстрирует не столь быструю и эффективную работу, но стоит дешевле.
Некоторые пользователи задаются вопросом, как переработать аналоговый сервопривод в цифровой. Теоретически это может быть. Но для этого необходимо обладать обширными знаниями по электронике и иметь некоторые инженерные навыки. На практике такой труд может остаться неоправданным. Вы потратите много усилий, но не достигнете ожидаемого эффекта.
Лучше выбрать подходящий аналоговый или цифровой сервопривод. Покупать сервопривод нужно так, чтобы его характеристики подходили вашей модели! Учитывая огромный ассортимент магазина «Planeta Hobby», у вас это получится без труда.
Не забывайте также о необходимости оснастить модель качественным аккумулятором. Это самая простая формула, чтобы получить максимум удовольствия от любимого хобби.

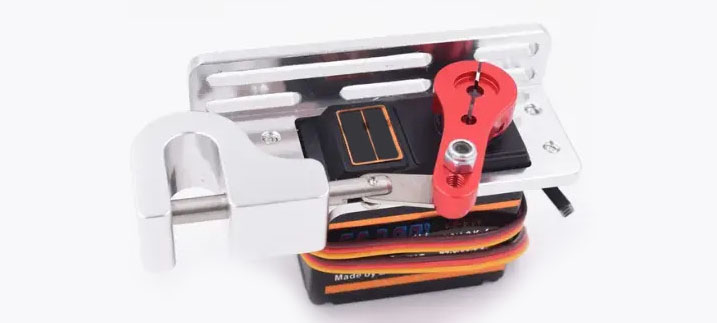

Аналоговый или цифровой сервопривод для сбросов: что важнее на практике
В системах сброса (payload drop) ключевые параметры — это не просто тип сервы, а:
- удержание нагрузки (holding torque)
- скорость реакции (response time)
- стабильность в фиксированном положении (без дрожания)
Именно они определяют, произойдет ли сброс четко и в нужный момент.
Удержание веса: почему цифра важнее
Цифровые сервоприводы имеют более высокую частоту управляющих импульсов (до ~300 Гц против ~50 Гц у аналоговых). Это дает постоянную подкормку мотора, лучшую компенсацию нагрузки и меньший «провал» под тяжестью.
На практике аналоговая серва может проседать под нагрузкой, а цифровая — жестко удерживает позицию.
Это критично для:
- крюков
- защелок
- механизмов с натяжением
Скорость срабатывания: когда это критично
Типичная скорость бюджетных сервоприводов обычно находится в пределах примерно 0.10 – 0.14 секунды на поворот 60°. На первый взгляд разница между моделями выглядит незначительной, но на практике важную роль играет не только сама цифра, но и характер движения.
Аналоговые сервы обычно начинают движение плавнее, с небольшой задержкой, словно «раскручиваются» перед поворотом. Цифровые, напротив, реагируют резко и сразу выходят на нужную скорость. В результате именно цифровые сервоприводы обеспечивают более быстрое и четкое износ, что особенно важно для механизмов сброса, где задержка даже в доли секунды может влиять на точность.
В сценариях сброса:
- цифровая серва открывает замок мгновенно
- аналоговая может дать задержку 50-150 мс
Это важно для:
- сбросов на скорости
- точного попадания
- синхронизации с FPV-видео
Дрожь и стабильность
Еще один важный, но часто недооцененный момент — это стабильность удержания положения. Аналоговые сервы чаще ведут себя менее точно: они могут гулять. возле заданной точки и мелкие микродвижения, особенно под нагрузкой. Это создает излишнюю нагрузку на механику и снижает предсказуемость работы.
Цифровые сервоприводы в этом плане значительно более стабильны. Они точнее удерживают заданный угол и практически не дают паразитных движений, благодаря чему меньше влияют на механизм и обеспечивают более надежную работу системы сброса.
Для сброса это означает:
- меньше случайных открытий
- стабильная фиксация перед активацией
Вывод по выбору
- до 1 кг → можно использовать аналог (если простая механика)
- 1-2 кг → желательно цифровой
- любые ответственные сбросы → только цифровой
Аналог — это дешевле. Цифра — это контроль и предсказуемость.

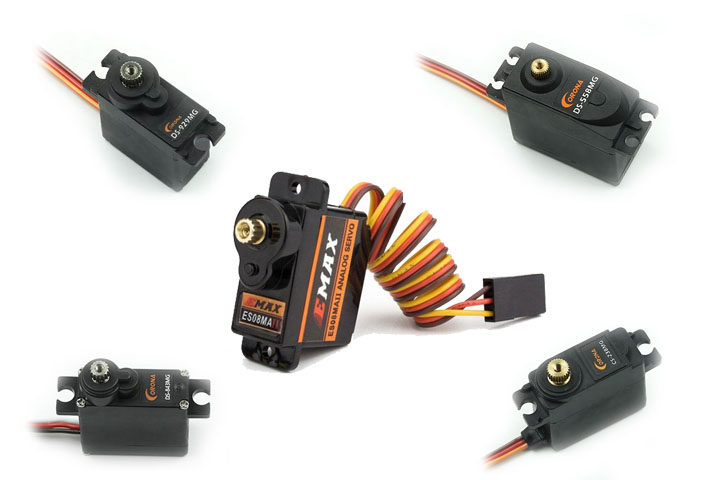

ТОП-5 бюджетных MG серв для сбросов до 2 кг
Перед выбором конкретной модели важно понимать, что для сбросов до 2 кг не нужны дорогие или узкоспециализированные сервы. В большинстве случаев достаточно бюджетных моделей с металлическим редуктором (MG), обеспечивающих базовую надежность и выдерживающих рабочие нагрузки без быстрого износа. Ключевое — не работать «на границе» и выбирать серву с запасом по усилию.
В этом сегменте уже есть проверенные решения, которые хорошо показали себя в реальных FPV-сборниках. Они отличаются балансом цены, тяги и стабильности и подходят как для простых механизмов, так и для более нагруженных систем сброса. Ниже — конкретные модели, которые следует рассмотреть в первую очередь.
1. EMAX ES08MA II — “народный хит”
- ~2 кг усилия
- ~0.10 сек
- аналоговая
Оптимально для простых сбросов без погрузки «на клин».
2. Corona DS843MG — маленькая и мощная
- ~4.8 кг
- ~0.10 сек
- цифровая
Один из лучших вариантов для легких и быстрых систем.
3. Corona DS929MG — аналог ES08, но лучше
- ~2.2 кг
- цифровая
- стабильнее держит центр
Лучший выбор вместо классических аналоговых сервисов.
4. Corona DS558MG — для сбросов побольше
- ~10 кг
- цифровая
- большой запас по тяге
Подходит для массивных механизмов и больших дронов.
5. Corona CS238MG — бюджетный компромисс
- ~4.6 кг
- аналоговая
- дешевая альтернатива
Работает, но уступает цифре по стабильности.
Практическая рекомендация
Для FPV-дронов и боевых/рабочих сценариев:
Аналоговые сервы следует оставить только для:
- тестовые сборки
- очень легких сбросов
- бюджетные решения без требований к точности
Типичные ошибки при подключении сервы для сброса
Даже если сервопривод выбран правильно, он может работать нестабильно из-за ошибок в подключении или настройке. Чаще проблема не в самой серве, а в питании или механике.
Одна из самых распространенных ситуаций — подключение сервы непосредственно к полетному контроллеру. Большинство контроллеров не рассчитаны на такие нагрузки, и при движении серва может потреблять больше тока, чем они могут дать. В результате возникают рывки, сбои или даже перезагрузка системы. Поэтому для стабильной работы лучше использовать отдельный BEC на 5-6 В с запасом по току.
Еще одна типичная ошибка — отсутствие общей «земли». Когда питание подается отдельно, а сигнальный провод подключен к контроллеру, но их «минусы» не соединены, серва может вести себя хаотично или вообще не реагировать. Это базовый момент, который часто упускают новички.
Также важно не ошибиться с напряжением. Обычные сервы работают в диапазоне примерно 5-6 В, и подключение напрямую к аккумулятору может быстро вывести их из строя. Если серва не поддерживает повышенное напряжение, обязательно нужен стабилизатор.
Отдельная проблема — неправильная настройка хода. Если серва упирается в механический упор, она продолжает давить, пытаясь вернуться дальше. Это вызывает нагрев, дрожь и со временем приводит к поломке редуктора. Поэтому ход нужно ограничивать в настройках, чтобы серва не работала «в упор».
В системах сброса часто совершают еще одну ошибку — полагаются на силу сервы для удержания механизма. То есть серва постоянно держит нагрузку, находясь под током. Это приводит к перегреву и быстрому износу. Правильнее использовать фиксирующуюся механику, а серва лишь открывает замок в нужный момент.
Иногда проблемы возникают из-за нестабильного питания. При резких движениях серва может создавать короткие просадки напряжения, влияющие на другие компоненты. В таких случаях помогает добавить конденсатор на линию питания.
Также важно понимать, что сервопривод работает только с PWM-сигналом. Если подключить его к другому типу выхода, реакции не последует. Это не поломка, а просто неправильное соединение.
Еще один критический момент — поведение при потере сигнала Если не настроить failsafe, серва может остаться в открытом положении или сработать непредсказуемо. Для систем сброса это означает риск случайного срабатывания.
Распространенная ошибка — использование сервы «впритык» по усилию. Если нагрузка почти равна максимальной, серва не будет стабильно ее держать. Со временем это приводит к проседанию и сбоям. Лучше сразу брать модель с запасом хотя бы вдвое.
И, наконец, на работу могут влиять даже провода. Слишком длинные или тонкие провода вызывают потери напряжения и могут давать помехи, из-за чего серва работает нестабильно.
В итоге большинство проблем с сервоприводами возникает не из-за их качества, а из-за неправильного подключения или перегрузки. Если обеспечить правильное питание, корректные настройки и адекватную механику, даже бюджетные модели работают надежно.
