Что такое дрон «Ядерка»: сборка тяжелых 10–15-дюймовых FPV-бомберов

Статью подготовила

Катерина Помазан

Контент-менеджер, управляющая отделом

В FPV-среде термин «Ядерка» давно стал отдельным классом тяжелых дронов. Так называют большие 10-дюймовые платформы с высокой грузоподъемностью, способные переносить массивное оборудование, большие батареи или дополнительную полезную нагрузку.

В отличие от классических 5-дюймовых FPV-квадрокоптеров, такие аппараты создаются не для фристайла или гонки. Их главная задача — стабильный полет с большой массой, длительное время в воздухе и высокая тяга.

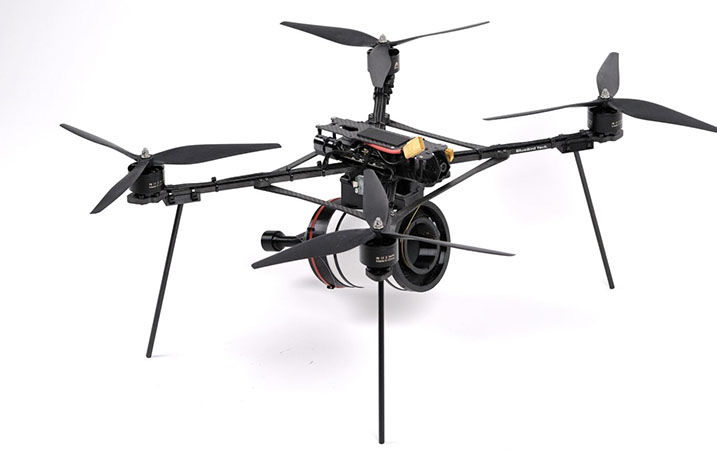

Скрывающийся за сленгом «Ядерка»

Название появилось из-за больших габаритов, мощности и значительной грузоподъемности таких FPV-дронов. В большинстве случаев речь идет о квадрокоптерах или X8-платформах с пропеллерами:

• 10 дюймов;
• 13 дюймов;
• 15 дюймов.

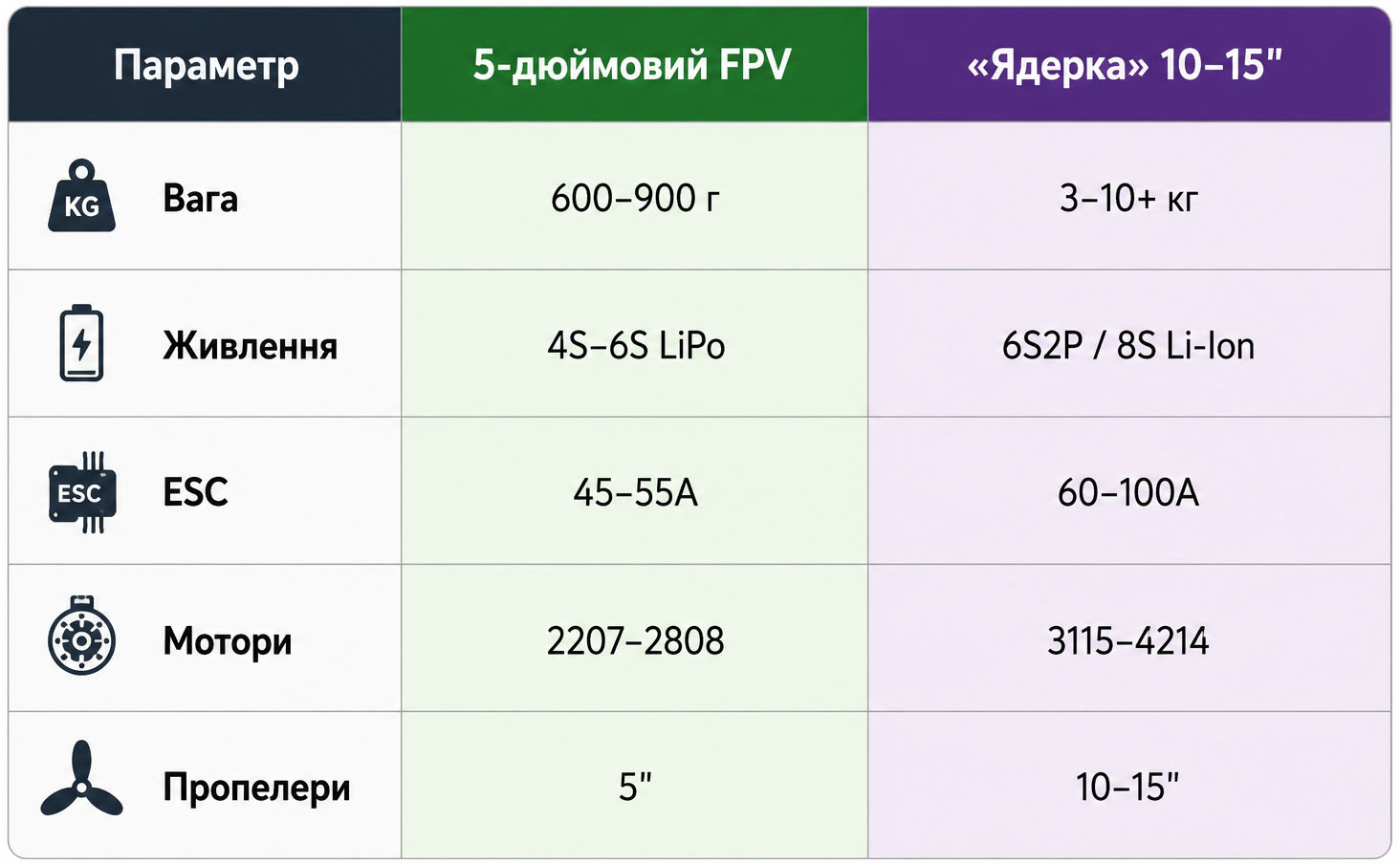

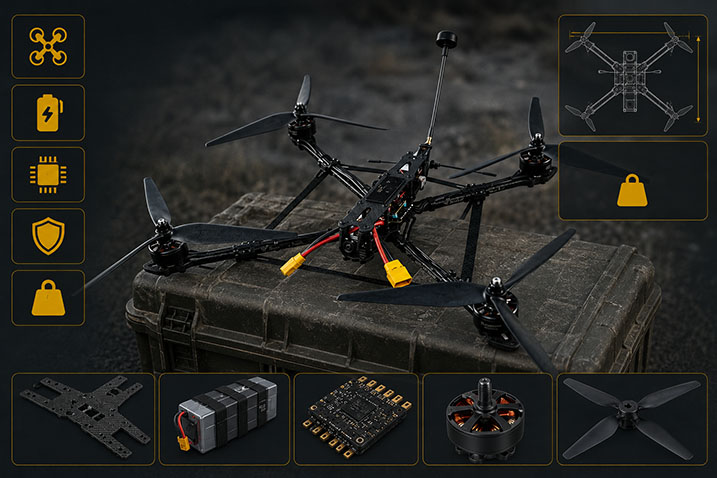

Такие системы существенно отличаются от стандартных сборников FPV:

Основная проблема тяжелых платформ — не просто поднять вес, а обеспечить стабильность, охлаждение электроники и приемлемый КПД силовой установки.

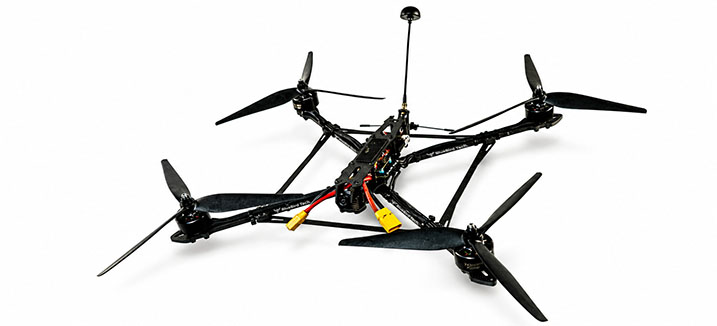

Выбор рамы: почему нужен карбон 6-8 мм

Для больших пропеллеров и тяжелых аккумуляторов стандартные FPV-рамы не подходят. Под нагрузкой тонкие лучи начинают скручиваться, вибрировать и входить в резонанс. Поэтому для 10-дюймовых платформ используют толстый карбон:

• 6 мм — минимум для 10";
• 7–8 мм – mdash; для 13–15".

Особенно критическая жесткость для длинных лучей. Даже небольшая деформация вызывает осцилляцию в полете и перегружает PID-контур.

• Межосевое расстояние. Для 10-15-дюймовых пропеллеров нужна большая база между моторами, иначе лопасти просто не поместятся или будут работать в зоне турбулентности. Слишком компактная рама усугубляет стабильность и увеличивает уровень вибраций. Для 10" платформ обычно используют базу 450 – 550 мм, а для 13 – 15" — еще больше. Большое межосевое расстояние облегчает размещение аккумулятора и силовой электроники.
• Поддержка больших стеков 30.5×30.5. В тяжелых FPV-дронах применяют мощные полетные контроллеры и ESC больших размеров, требующие стандартного монтажа 30.5×30.5 мм. Такие стеки имеют лучшую элементную базу, усиленные силовые дорожки и более эффективное охлаждение. Маленькие форматы 20×20 для «ядерок» обычно не подходят из-за ограничений по току и перегреву. Кроме того, большие стеки проще ремонтировать и обслуживать в полевых условиях.
• Место под большие батареи. Аккумуляторы 6S2P или 8S Li-Ion имеют значительные габариты и вес, поэтому рама должна иметь достаточно пространства для их безопасного крепления. Узкая центральная секция затрудняет балансировку дрона и смещает центр тяжести. На тяжелых платформах батарею часто устанавливают сверху для лучшего распределения массы. Также важно предусмотреть широкие ремни и защиту аккумулятора от вибраций и ударных нагрузок.
• Возможность установки GPS. Большие FPV-дроны часто летают на значительные дистанции, поэтому GPS-модуль становится практически обязательным элементом. Он необходим для функций Rescue Mode, возвращения домой и стабильной навигации. Хорошая рама должна иметь отдельное место под GPS-модулем, желательно на повышении или хвостовой части. Это уменьшает влияние электромагнитных помех от ESC, силовых кабелей и видеопередатчика.
• Жесткость центральной пластины. Центральная часть рамы несет основную нагрузку от батареи, моторов и посадочных ударов. Если пластина недостаточно жесткая, возникают микроизгибы, вызывающие паразитные вибрации и ухудшающие работу гироскопа. На мощных 10-дюймовых платформах это особенно критично из-за большой массы и инерции. Поэтому производители используют толстый карбон, дополнительные ребра жесткости и массивные алюминиевые стойки.

Для тяжелых платформ желательно использовать алюминиевые или титановые крепежные элементы вместо мягких стальных стоек.

Батареи: почему только 6S2P или 8S Li-Ion

Тяжелый дрон потребляет огромный ток. Если использовать стандартный 6S LiPo малого объема, возникают сразу несколько проблем:

• сильная просадка напряжения;
• перегрев;
• потеря тяги;
• низкое время полета.

Поэтому для «ядерок» популярны два формата 6S2P Li-Ion и 8S Li-Ion.

6S2P Li-Ion – хорошая база

6S2P означает, что аккумулятор состоит из шести последовательно из соединенных групп элементов (6S) и двух параллельных ячеек в каждой группе (2P). Такая схема позволяет одновременно повысить рабочее напряжение и увеличить общую емкость батареи. Чаще всего для таких сборок используют Li-Ion элементы формата 21700, поскольку они обладают высокой энергоемкостью и лучше подходят для длительных полетов тяжелых FPV-дронов.

Конфигурация состоит из двух параллельных групп элементов. Это позволяет:

• увеличить емкость;
• снизить нагрузку на каждую ячейку;
• улучшить автономность.

Типовой сборник:

• 21700 элементов;
• 4000 – 5000 mAh;
• общая емкость 8000 – 10000 mAh.

8S Li-Ion – мощная система

Это аккумуляторная сборка из восьми последовательно из соединенных элементов или групп элементов. Главная особенность такой конфигурации — повышенное рабочее напряжение, позволяющее уменьшить токовую нагрузку на ESC и моторы при той же мощности. Для тяжелых FPV-платформ это означает меньший нагрев электроники, более стабильную тягу и лучшую энергоэффективность под большой нагрузкой.

Высший вольтаж дает несколько преимуществ:

• меньший ток при той же мощности;
• низший нагрев ESC;
• лучшую эффективность;
• стабильная тяга.

Формула электрической мощности: P = U*I, поэтому при увеличении напряжения ток уменьшается, что критично для тяжелых платформ с мощностью в несколько киловатт.

Недостаток 8S — более высокая цена компонентов и ограниченный выбор электроники.

ESC на 60A – 100A: почему запас тока критически важен

Большой пропеллер создает колоссальную нагрузку на ESC. Пиковые токи при резком наборе тяги могут превышать номинальные значения вдвое. Для тяжелых FPV-дронов обычно используют:

• 60A ESC — минимум для 10";
• 80A ESC — популярный универсальный вариант;
• 100A ESC — для 13-15" платформ.

Ключевые требования к регуляторам

• Поддержка 8S. Для тяжелых FPV-платформ все чаще используют 8S Li-Ion батареи из-за их эффективности при высоких нагрузках. ESC должен быть рассчитан на работу с напряжением до 33.6 В, в противном случае возможен пробой силовых компонентов. Дешевые регуляторы часто формально поддерживают 8S, но не выдерживают продолжительных пиковых токов. Поэтому для «ядерок» обычно выбирают промышленные или проверенные FPV-решения с реальным запасом по напряжению и температуре.
• Качественное охлаждение. При работе тяжелый дрон может потреблять сотни ампер суммарного тока, из-за чего ESC сильно нагревается. Без нормального охлаждения MOSFET начинают перегреваться, что приводит к потере эффективности или полному выходу из строя. Хорошие ESC имеют большие радиаторы, толстые медные слои и открытую конструкцию для продувания по воздуху. На тяжелых платформах часто дополнительно используются отдельные алюминиевые пластины или принудительное охлаждение потоком от пропеллеров.
• Великие MOSFET. MOSFET — это основные силовые транзисторы регулятора, непосредственно управляющие питанием моторов. В тяжелых FPV-дронах они работают под огромной нагрузкой, особенно при резком наборе тяги. Чем больше и качественнее MOSFET установлено на ESC, тем ниже их внутреннее сопротивление и меньше нагрев. Это напрямую влияет на надежность системы, стабильность работы и способность выдерживать кратковременные пиковые токи.
• Толстая силовая плата. На ESC для больших платформ используются усиленные печатные платы с толстыми медными дорожками. При токах 60–100A тонкая плата быстро перегревается, а дорожки могут буквально выгореть. Массивная силовая часть лучше распределяет тепло между компонентами и снижает потери энергии. Особенно важно это для 8S-систем, где нагрузка на электронику значительно выше, чем в стандартных FPV-сборниках.
• Наличие TVS-защиты. TVS-диоды защищают ESC от кратковременных скачков напряжения, возникающих из-за резких изменений нагрузки или работы больших моторов. На тяжелых FPV-дронах такие импульсы могут быть очень мощными из-за высокой инерции пропеллеров и длинных силовых проводов. Без TVS защиты даже дорогой регулятор может выйти из строя после резкого газа или аварийного торможения моторов. Поэтому для «ядерок» наличие качественной TVS-защиты считается практически обязательной.

Также важно правильное охлаждение. Закрытые корпуса без вентиляции быстро перегревают силовую электронику.

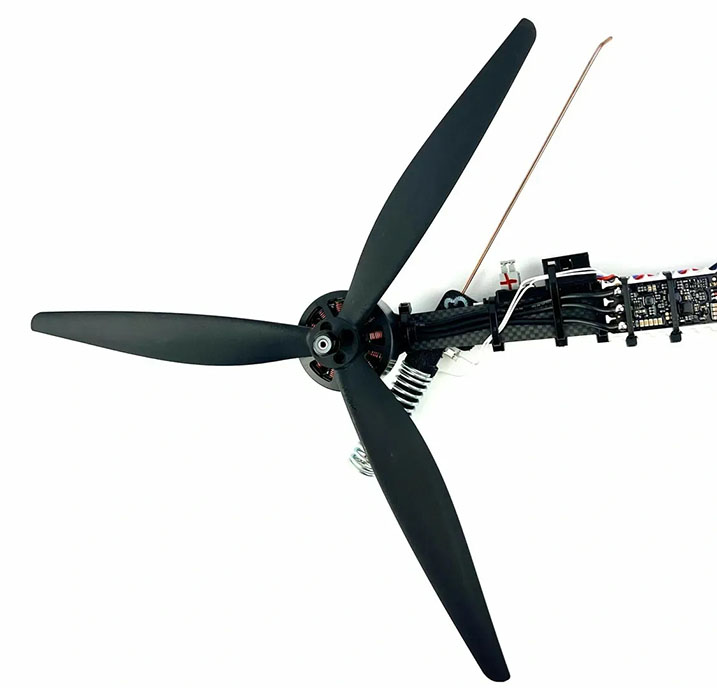

Моторы для 10-15-дюймовых платформ

Для больших пропеллеров нужны низкооборотные моторы с высоким крутящим моментом. Чаще используют:

• 3115;
• 3214;
• 3510;
• 4214.

KV обычно находится в пределах 380 – 900 KV в зависимости от напряжения и диаметра пропеллеров. Следует отметить, что чем больше пропеллер — тем ниже должен быть KV.

Проблемы тяжелых FPV-сборок

У больших платформ есть несколько типичных слабых мест:

• Вибрации, потому что длинные лучи и большие пропеллеры создают сильные резонансы.
• Просадка напряжения, так как недостаточно мощный аккумулятор мгновенно «проседает» под нагрузкой.
• Перегрев - ESC и моторы работают на грани возможностей.
• Центр тяжести, здесь все просто: неправильное расположение батареи сильно ухудшает управляемость.

Избежать большинства этих проблем можно еще на этапе проектирования платформы. Для уменьшения вибраций используют жесткие карбоновые рамы, качественно сбалансированные пропеллеры и правильную настройку PID-фильтров в полетном контроллере. Просадку напряжения снижают за счет высокоточных 6S2P или 8S Li-Ion батарей, толстых силовых проводов и ESC с запасом по току. Перегрев разрешается хорошим охлаждением, открытым расположением электроники и правильным подбором моторов под конкретный диаметр пропеллеров. Также критически важно правильно расположить аккумулятор и полезную нагрузку, чтобы центр тяжести оставался максимально близко к геометрическому центру рамы.

Краткие выводы

«Ядерка» — это уже не просто большой FPV-дрон, а отдельный класс тяжелых платформ с высокими требованиями ко всей силовой системе. В таких сборках критически важен каждый компонент: жесткая рама, мощные низковращающиеся моторы, ESC с большим запасом тока и правильно подобранная батарея. Именно баланс между тягой, весом и энергоэффективностью определяет стабильность и надежность дрона в воздухе.

В отличие от классических 5-дюймовых FPV-квадрокоптеров, 10-15-дюймовые платформы работают с совсем другими нагрузками и токами. Здесь уже недостаточно просто установить более крупные пропеллеры — требуется комплексный подход к проектированию всей системы. Ошибки в выборе ESC, батареи или рамы могут привести к сильным вибрациям, перегреву или потере управляемости.

Именно поэтому тяжелые FPV-бомберы нуждаются в тщательно продуманной конфигурации и качественных комплектующих. Правильно собранная платформа обеспечивает высокую тягу, стабильный полет и эффективную работу даже под экстремальной нагрузкой.
