7, 8 или 10 дюймов: как выбрать раму для FPV-дрона (камикадзе vs бомбер)
В сборке FPV-дрона большинство начинает с моторов, видеосистемы или аккумулятора, но именно рама задает границы всего проекта. От нее зависит, как дрон ускоряется, насколько точно держит траекторию, сколько веса способен поднять и переживет ли жесткое приземление. Две внешне похожие сборки с разными рамами могут вести себя совершенно по-разному: одна будет резкой и “послушной”, другая — инертной и нестабильной. Рама определяет геометрию, распределение массы, жесткость и даже эффективность работы пропеллеров, поэтому ошибка на этом этапе влечет проблемы во всей системе.
Особенно это критично, когда речь идет о больших форматах — 7, 8 и 10 дюймов. Здесь уже не работает принцип “возьму побольше, чтобы было с запасом”. Увеличение размера изменяет не только тягу, но и характер полета, погрузку на электронику и требования к конструкции. Именно поэтому важно сразу понимать, под какую задачу строится дрон: быстрый и точный “камикадзе” или стабильный и выносливый “бомбер”.
Далее — без излишней теории: что на практике означают эти размеры, как они влияют на полет и на что следует смотреть в первую очередь, чтобы не собрать тяжелый, дорогой, но неэффективный аппарат. Более подробную информацию о построении дронов можно узнать из нашей статьи: Что нужно для построения квадрокоптера?

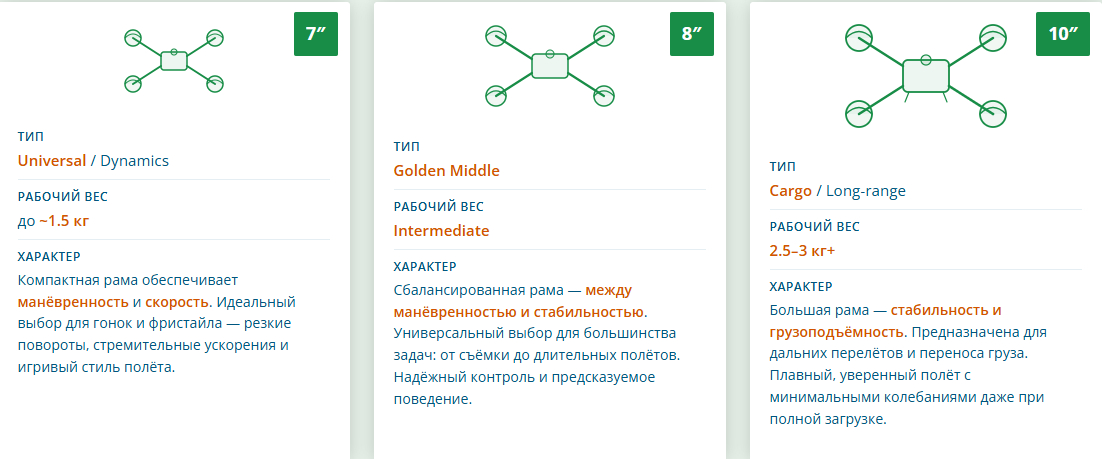

Размер рамы: 7", 8", 10"
Цифра — это максимальный диаметр пропеллеров, которые можно установить. От этого напрямую зависит тяга, эффективность и допустимая масса.
- 7-дюймовые рамы — это самый популярный формат для универсальных и “камикадзе” сборок. Они дают хороший баланс между тягой и маневренностью. Типичный рабочий вес — до ~1.5 кг. Такой дрон быстрый, резкий, хорошо входит в цель и проще в настройке.
- 8 дюймов — промежуточный вариант, часто недооцениваемый. Дает больше эффективности, чем 7", но еще не такой громоздкий, как 10". Используется для задач, в которых требуется запас по тяге, но не критическая максимальная дальность.
- 10-дюймовые рамы — это уже другая категория. Здесь речь идет о тяжелых платформах с полезной нагрузкой 2.5 кг и более. Это “бомберы”: стабильные, экономичные, способные нести серьезный вес, но гораздо менее маневренные.
Чем больше пропеллеры — тем выше энергоэффективность, но более низкая реактивность. Размер направления определяет характер дрона: быстрый и агрессивный или более медленный, зато выносливый и грузовой.
Камикадзе vs бомбер: разница подходов
Это два разных инженерных подхода, а не просто “различные размеры”. В одном случае приоритет — динамика и точность управления, в остальном — эффективность, стабильность и полезная нагрузка. Они по-разному нагружают моторы, требуют разной жесткости рамы и даже иного размещения компонентов.
“Камикаде” строится вокруг максимальной реактивности. Здесь критично, чтобы дрон мгновенно откликался на стыки, быстро набирал скорость и так же быстро тормозил. Любая излишняя масса или инерция ухудшает контроль. Поэтому используют легкие 7" рамы, более короткие лучи, жесткую конструкцию и более “агрессивную” геометрию. Центр масс пытаются держать максимально компактным.
“Бомбер” — это противоположная логика. Задание — пролететь дальше, длиннее и стабильнее, неся вес. Здесь важны не резкие маневры, а предсказуемость и эффективность. Большие пропеллеры работают на более низких оборотах, создавая больше тяги с меньшими потерями. Рама длиннее, масса больше, инерция выше — и это нормально для этой задачи.

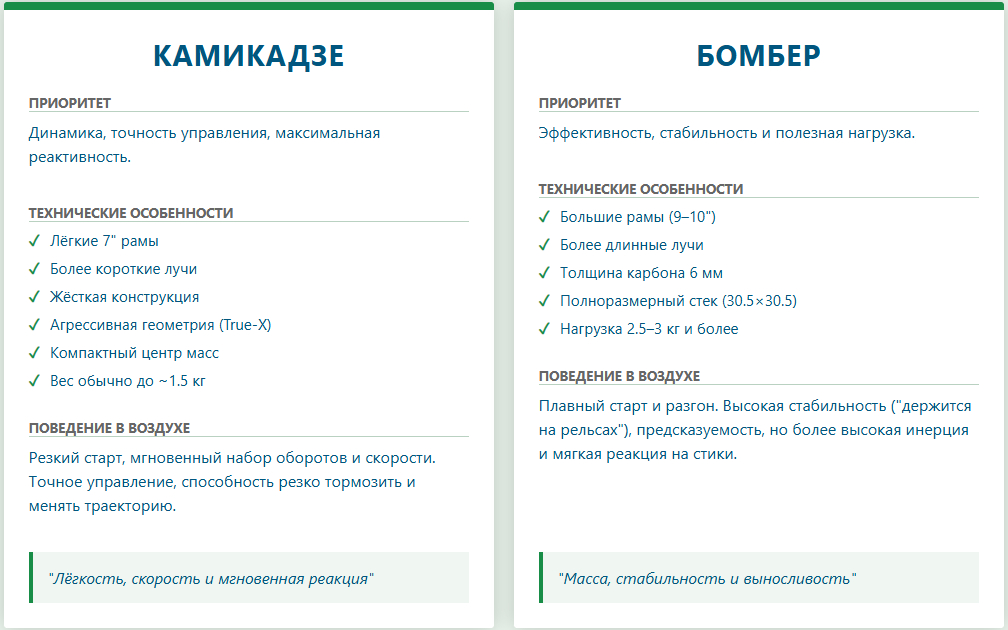

Краткое сравнение ключевых параметров
Представьте две ситуации:
- Камикадзе стартует резко. Легкий дрон мгновенно набирает обороты, быстро выходит на скорость и так же быстро реагирует на любое движение стыков. Он не “плывет” в воздухе — он постоянно под контролем. Короткие лучи, минимальный вес (обычно до ~1.5 кг), жесткая рама и небольшая инерция дают главное — точность. Такой дрон легко меняет траекторию, резко тормозит и позволяет буквально “вписываться” в цель. Но за это приходится платить: меньшее время полета и средняя энергоэффективность.
- Бомбер ведет себя иначе. Он не совершает резких движений — старт плавный, разгон спокоен. В воздухе он стабилен, будто “держится на рельсах”. Большие пропеллеры и длинные лучи создают высокую тягу даже на низких оборотах, что позволяет нести 2.5 – 3 кг и более. Но вместе с этим растет инерция: реакция на стыки мягче, с небольшой задержкой. Такой дрон не для резких маневров — он для длинных, ровных полетов с высокой эффективностью и лучшим временем в воздухе.
Если упростить по существу:
- камикаде — это легкость, быстрота и мгновенная реакция;
- бомбер — это масса, стабильность и выносливость.
И здесь важно не смешивать подходы. Если перегрузить камикадзе — он потеряет свою резкость и станет “ватным”. Если попытаться сделать бомбер легким и агрессивным — он потеряет эффективность и смысл как платформа. Именно поэтому эти два типа сборников всегда проецируются под разные задачи с самого начала.

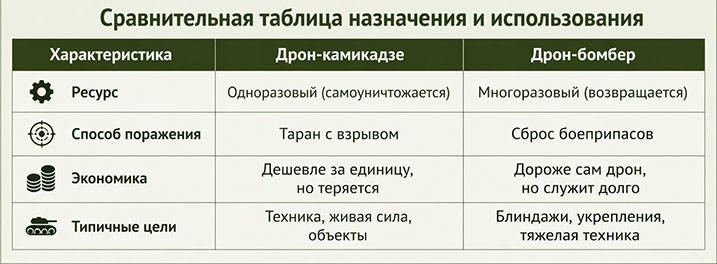

Сравнительная таблица назначения и использования

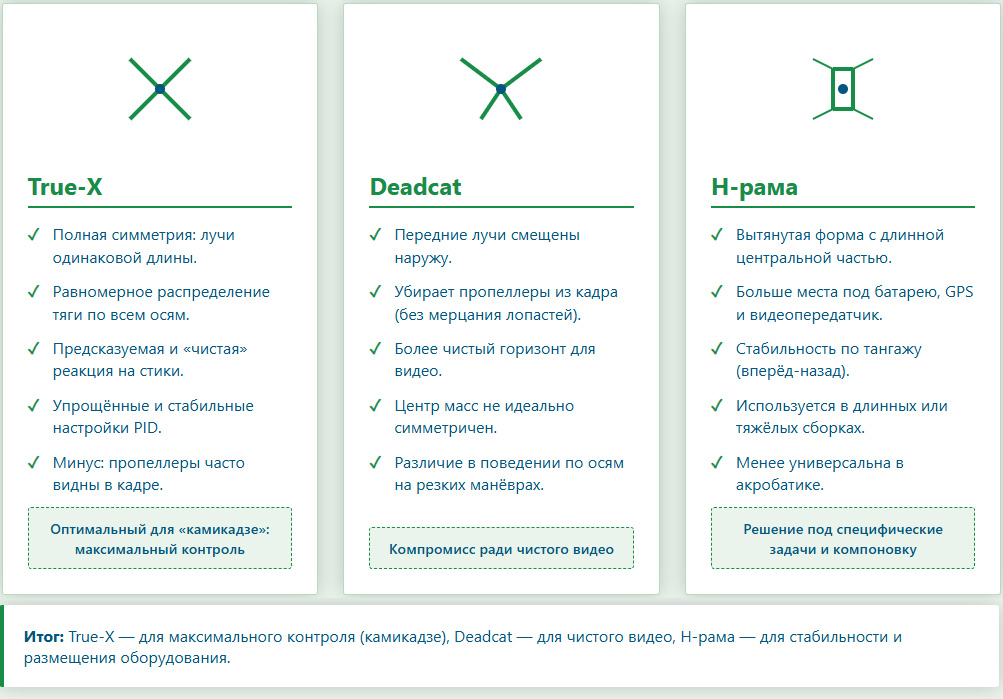

Геометрия рамы: как она влияет на полет
На первый взгляд форма — это вопрос дизайна. В действительности — критический фактор управляемости и качества видео Если смотреть поглубже, геометрия рамы — это не о внешнем виде, а о распределении тяги, центре масс и том, как дрон ведет себя в динамике.
- True-X — это симметрия в чистом виде. Все лучи одинаковой длины, моторы расположены равномерно вокруг центра масс. В результате тяга распределяется одинаково по всем осям, и дрон реагирует на стыки предсказуемо и чисто. Это особенно важно для агрессивного полета: резкие роллы, флипы, точные коррекции. Контроллер получает максимально “честную” физику без перекосов, поэтому настройки PID более просты и стабильны. Минус — в камере часто видны пропеллеры, особенно на больших углах наклона.
- Deadcat — это смещение передних лучей кнаружи. Основная цель – mdash; убрать пропеллеры из кадра. Для видео это критично: нет “мигания” лопастей, более чистый горизонт, меньше отвлекающих элементов. Но за это платишь геометрией. Передняя часть шире, задняя — более компактная, и центр масс уже не идеально симметричный относительно моторов. В полете это проявляется как небольшая разница в поведении по осям: дрон может несколько иначе реагировать на ролл и его, особенно на резких маневрах. Это не проблема для спокойного или среднего темпа, но для максимальной точности True-X все еще выигрывает.
- H-образные рамы — это уже об инженерии под конкретные задачи. Они вытянуты вперед-назад, с более длинной центральной частью. Такая конструкция дает больше места под батарею, GPS, видеопередатчик или другое оборудование. Часто их используют в длинных или тяжелых сборниках, где важно грамотно разнести массу. В полете они стабильны по тангажу (вперед-обратно), но менее универсальны в акробатике. Из-за другой геометрии иногда сложнее достичь идеального баланса, а настройки могут потребовать больше времени.
Как итог:
- True-X — максимальный контроль и предсказуемость, оптимальный для “камикадзе”.
- Deadcat — компромисс ради чистого видео без пропеллеров в кадре.
- H-рама — решения под специфические задачи, где важны компоновка и стабильность, а не универсальная маневренность.

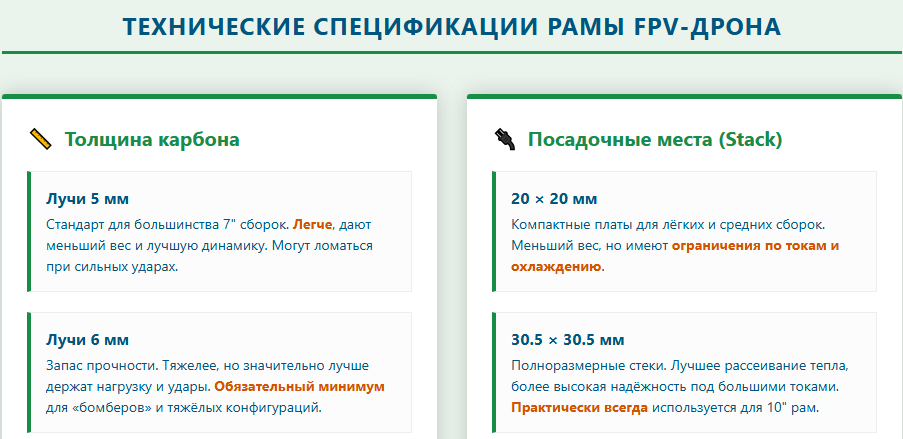

Толщина карбона рамы дрона: 5 мм или 6 мм
Это параметр, который напрямую влияет на выживание рамы. лучи 5 мм — стандарт для большинства 7" сборок. Более легкие, дают меньший вес и лучшую динамику. Но при сильных ударах могут ломаться. 6 мм — это уже про запас прочности. Более тяжелые, но значительно лучше держат нагрузки и удары. Для “бомберов” и тяжелых конфигураций это фактически обязателен.
Есть нюанс: чрезмерная жесткость тоже не всегда плюс. Очень “дубовая” рама может передавать вибрации на стек и камеру. Поэтому важна не только толщина, но и общая конструкция.
Посадочные места: 20×20 vs 30.5×30.5
Это стандарт крепления электроники (stack: FC + ESC). 20×20 — компактные платы для легких и средних сборок. Меньший вес, но ограничение по токам и охлаждению. В свою очередь, 30.5×30.5 — полноразмерные стеки имеют лучшее рассеяние тепла, более высокая надежность под большими токами. Для 7" еще допустимы оба варианта, но для 10" практически всегда используется именно этот стандарт.
Если планируется серьезная нагрузка — не стоит экономить место.
Важные мелочи, которые часто игнорируют
На практике именно эти детали отличают “просто собранный” дрон от стабильной и предполагаемой платформы.
- Длина лучей и клиренс под пропеллеры. На больших диаметрах критично, чтобы лопасти не перекрывались и не создавали турбулентность.
- Крепление батареи. Верхнее или нижнее расположение изменяет центр масс и поведение дрона в воздухе.
- Место под камеру и угол наклона. Для “камикады” обычно используют большие углы, для “бомбера” — более пологие.
- Защита электроники. На больших рамах важно предусмотреть место под GPS, видеопередатчик и кабели, чтобы они не попадали под пропеллеры.
Кратко подытожим все вышеизложенное
Выбор рамы — это не об “которая лучше”, а о “которая под задачу”.
- 7 дюймов — оптимум для большинства: маневренность, контроль, достаточная тяга.
- 8 дюймов — компромисс с запасом по эффективности.
- 10 дюймов — платформа под вес, дальность и стабильность.
Если планируется “камикадзе” — выбирай легкую, жесткую 7" True-X раму с 5 мм лучами. Если “бомбер” — смотри в сторону 9–10", 6 мм карбона и полноразмерного стека.
Главная ошибка — выбор “на вырост” без понимания задачи. В FPV это почти всегда означает потерю эффективности. Если правильно подходить, рама не ограничивает сборку — она раскрывает ее потенциал.
