Базовая настройка Betaflight для тяжелых FPV-дронов (полезная нагрузка)

Статью подготовила

Катерина Помазан

Контент-менеджер, управляющая отделом

Тяжелые FPV-дроны (7-10 дюймов, платформы под аккумуляторы большой емкости или дополнительное оборудование) имеют другую динамику полета, чем классические 5". Стандартные настройки прошивки не учитывают инерцию, вибрации и нагрузку на моторы. Это приводит к осци. Если ваш FPV-дрон уже собран, но в полете ведет себя тяжело, гудит на газе или перегревает моторы проблема всегда в железе, а в настройке Betaflight рассчитаны на легкие 5 потенциал.

В этом материале разберем, как правильно подойти к тюнингу: от базовых проверок до точной настройки PID и фильтров. Без излишней теории — только практические шаги, реально влияющие на стабильность, управляемость и ресурс компонентов. а подобрать необходимую плату управления сможете в этой категории.

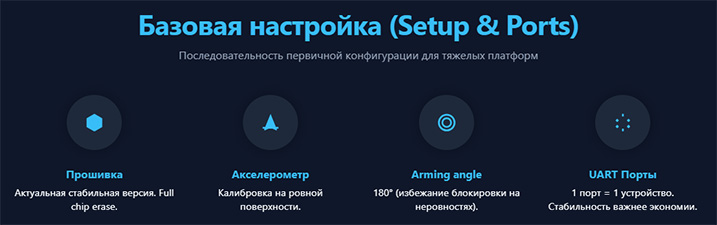

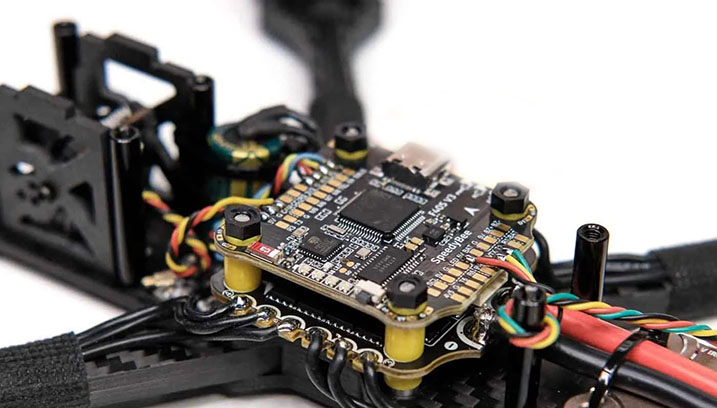

1. Прошивка полетного контроллера (FC) и вкладка Setup

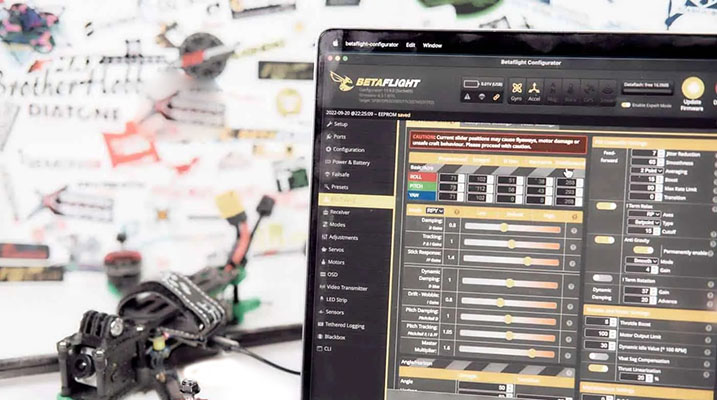

Начните с прошивки через Betaflight Configurator.

Шаги:

• Подключите FC через USB.
• Выберите правильный target (STM32F4/F7/H7 в зависимости от платы).
• Прошейте актуальную стабильную версию (без экспериментальных билдов).
• Выполните Full chip erase при переходе между мажорными версиями.

После прошивки откройте вкладку Setup:

• Калибровка акселерометра — строго на ровной поверхности.
• Orientation — Убедитесь, что модель в конфигураторе движется синхронно с реальной рамой.
• Arming angle — для тяжелых дронов целесообразно поднять до 180°, чтобы избежать блокировки арминга на неровной поверхности.

Для платформ без стабилизации (лонг-рейндж, полезная нагрузка) часто используют режим Acro (без Angle) — это уменьшает вмешательство контроллера. Больше информации найдете в статье Как выбрать полетный контроллер?

2. Настройки портов (UART): ELRS и VTX

Вкладка Ports определяет, какие интерфейсы активны.

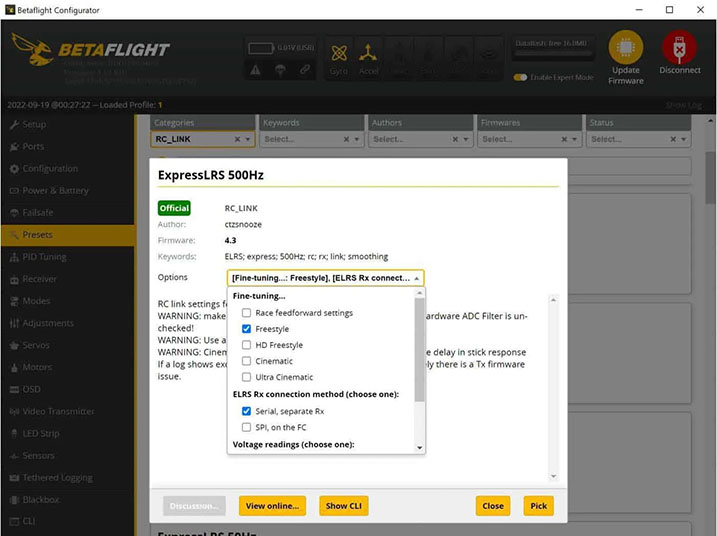

ELRS (приемник): Включите Serial RX на нужном UART. В Configuration выберите:

• Receiver Mode: Serial-based
• Serial Receiver Provider: CRSF

VTX (управление передатчиком):

• Если используется SmartAudio или Tramp:
• Активируйте соответствующий UART (Peripherals → VTX (TBS SmartAudio / IRC Tramp)).

Это позволит изменять мощность и канал через OSD.

Рекомендация: Не используйте один UART одновременно для нескольких устройств. Для тяжелых платформ стабильность важнее экономии портов.

3. Настройка режимов (Modes)

Вкладка Modes определяет логику управления. Обязательны:

• ARM — отдельный тумблер (двухпозиционный).
• ANGLE — опционально (для взлета/посадки).
• TURTLE MODE (Flip Over After Crash) — полезно, но для тяжелых дронов применяется ограниченно (риск повреждения моторов и пропеллеров).

Дополнительно:

• BEEPER — поиск дрона.
• GPS RESCUE — отдельный переключатель (не только автоматический failsafe).

4. Failsafe и GPS Rescue

Это критически для дронов с большой массой, когда нет отдельного модуля. Failsafe — сценарий при потере сигнала управления Во вкладке Failsafe / GPS Rescue:

• Stage 2: Drop или GPS Rescue (зависит от задачи).
• Для тестов: используйте Drop.
• Для полетов на дальность: GPS Rescue.

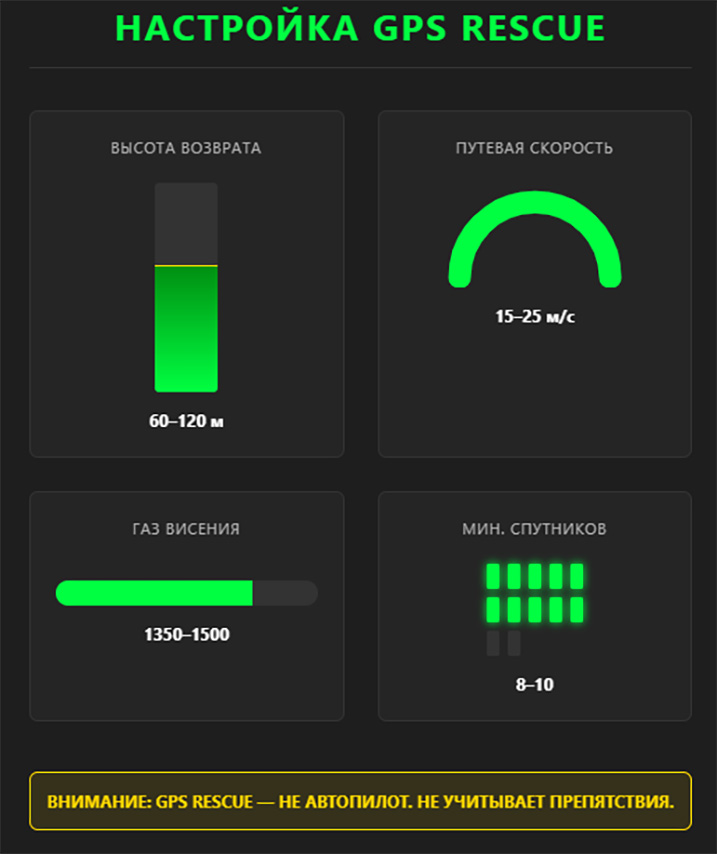

• GPS Rescue (Return-to-Home)

Во вкладке Failsafe / GPS Rescue:

• Return Altitude: 60 – 120 м (зависит от рельефа).
• Ground Speed: 15 – 25 м/с для тяжелых платформ.
• Throttle Hover Value: подбирается экспериментально (обычно 1350–1500).
• Min Satellites: не менее 8-10.

Ключевой момент: GPS Rescue в Betaflight — это не полноценный автопилот. Он не учитывает помехи и работает как упрощенный алгоритм возврата. Основные моменты калибровки квадрокоптера - статья имеет оптимальные детали для настройки.

5. PID и фильтры для тяжелых FPV-дронов

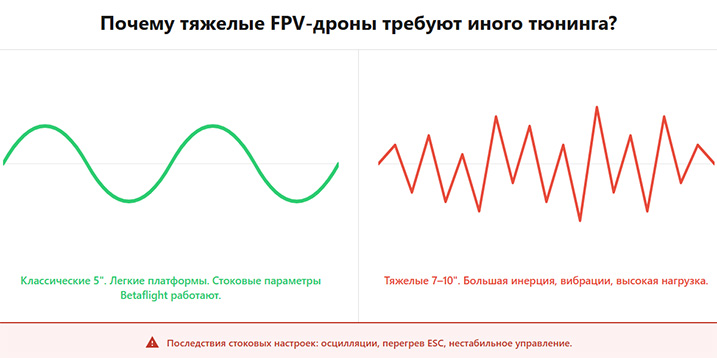

Для тяжелых FPV-дронов (7-10 дюймов или синелифтеров) настройка PID смещается от «резкости» к управлению огромным моментом инерции и более низким соотношением тяги к весу. Стандартные пресеты для 5-дюймовых квадов часто вызывают вобблинг на больших рамах из-за недостаточного демпфирования.

Стандартные PID-профили рассчитаны на легкие 5" дроны. Для тяжелых платформ они вызывают:

• высокочастотные осцилляции,
• перегрев моторов,
• нестабильный тротл.

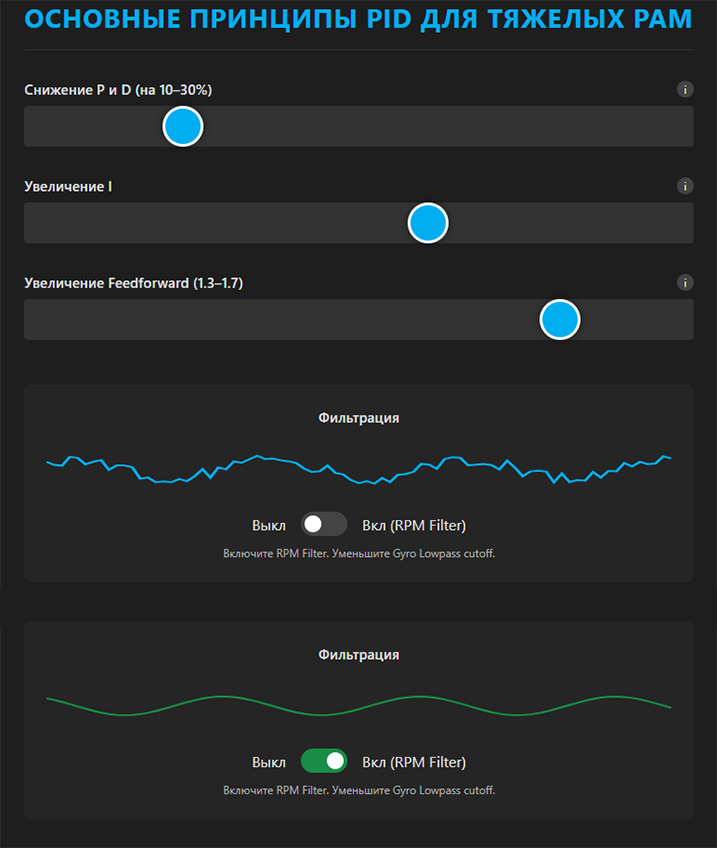

Основные принципы:

1. Снижение P и D

• Тяжелый дрон имеет большую инерцию → избыточные P/D вызывают перерегулирование.
• Уменьшите P и D на 10–30% от стандарта.

2. Увеличение I

• Помогает держать угол при погрузке (ветер, вес).
• Особенно важно для long-range.

3. Фильтрация. Усильте фильтры:

• Включите RPM Filter (обязательно).
• Уменьшите Gyro Lowpass cutoff (низкая частота = больше сглаживания).
• Тяжелые рамы генерируют больше вибраций.

4. Throttle boost/TPA

• Минимизируйте агрессивные реакции на газ.
• TPA (Throttle PID Attenuation) помогает избежать осцилляций на высоком газе.

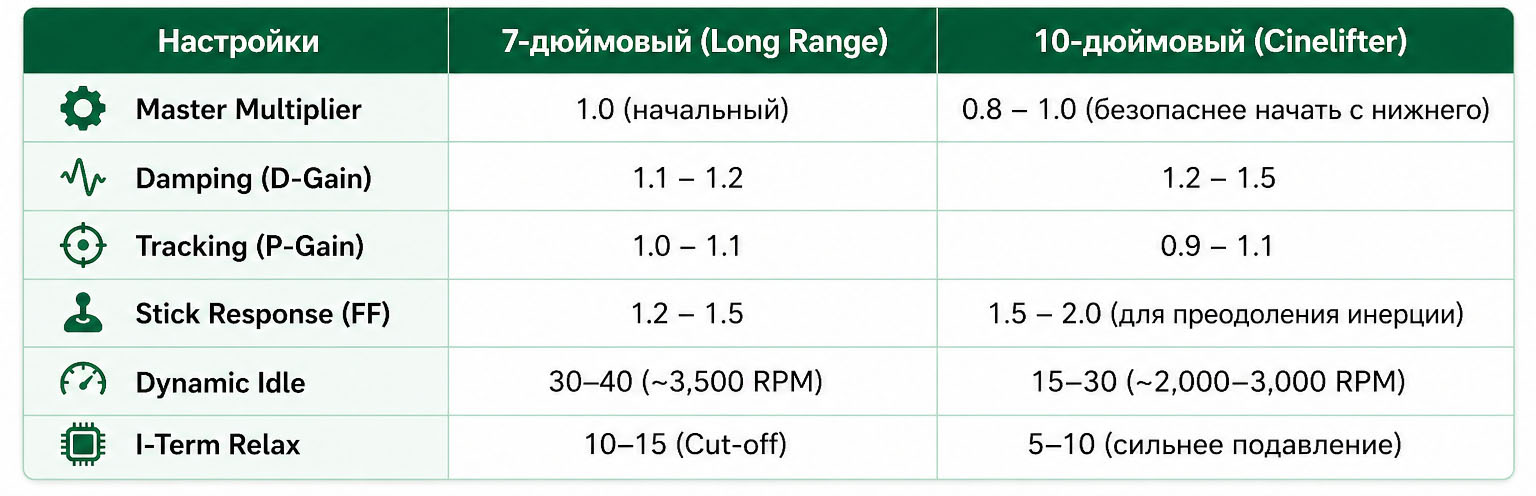

Рекомендуемые стартовые значения PID (слайдеры)

Эти значения основаны на общих стандартах для Betaflight 4.3 и более новых версий.

Практические советы

• Центруйте массу (аккумулятор и полезную нагрузку).
• Используйте мягкие демпферы для FC.
• Проверяйте Blackbox-логи — это единственный точный способ анализа PID.
• Не тестируйте GPS Rescue без предварительной проверки на небольшой дистанции.

Как просто настроить аппаратуру управления для дрона? Подробно расписали в этом материале.

Ключевые подходы к тюнингу тяжелых FPV-рам

Настройка тяжелого дрона существенно отличается от классических 5-дюймовых сборок. Основная причина — инерция, более медленная реакция силовой установки и повышенный уровень вибраций. Ниже — практические принципы, которые дают прогнозируемый результат без риска для компонентов.

Приоритет D-term (демпфирование)

Для тяжелых платформ именно D-term выполняет критическую функцию — гасит накопленную инерцию после маневра. Если его недостаточно, дрон “отскакивает” после флипов или резких остановок.

Практический подход:

• начинайте тюнинг именно с D;
• постепенно повышайте Damping (ориентир: 1.1–1.3);
• после каждого шага совершайте короткий тест-полит.

Признак правильного значения — четкая остановка без повторного движения. Если появляется резкий шум моторов или они быстро нагреваются — предел превышен.

Увеличение Feedforward (FF)

Большие пропеллеры (7–10") и массивные моторы имеют значительную инерцию вращения. Контроллер физически не может мгновенно раскрутить их только через PID — возникает задержка реакции. Feedforward компенсирует это:

• дает предварительный импульс еще до появления ошибки;
• делает управление “живее” и точнее.

Рекомендации:

• повышайте FF до 1.3–1.7;
• контролируйте появление jitter (мелкого дрожания);
• если дрон становится “нервным” — немного уменьшите значение.

Для тяжелых дронов это один из ключевых параметров, реально влияющий на ощущение управления.

Различие настроек между Pitch и Roll

В большинстве тяжелых сборников центр масс смещен:

• длинные аккумуляторы,
• полезная нагрузка,
• GPS, антенны, камеры.

По этой причине ось Pitch (тангаж) ведет себя иначе, чем Roll. Типичная проблема — “кивание носом” при резком сбросе газа или после маневра.

Решение:

• повысить значения Damping и Tracking для Pitch;
• оставить Roll менее агрессивным;
• тестировать отдельно реакцию по каждой оси.

Ассиметричный тюнинг — нормальная практика для тяжелых платформ.

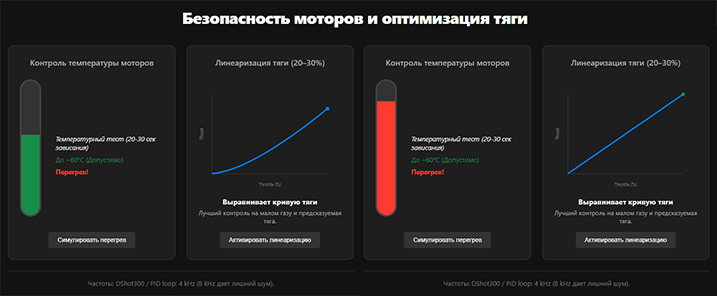

Thrust Linearization

На больших пропеллерах тяга распределяется неравномерно по диапазону газа. На низких оборотах дрон реагирует “вяло”, а на высоких — может возникать перенасыщение и осцилляция. Thrust Linearization выравнивает эту кривую. Оптимальные значения:

• для 7"+: 20 – 25%;
• для особо тяжелых конфигураций — иногда до 30%.

Эффект:

• лучший контроль на малом газе;
• более предполагаемая тяга;
• меньше колебаний на полном throttle.

Критические оговорки

Контроль температуры моторов: на тяжелых дронах перегрев возникает гораздо быстрее, чем на легких. Поэтому, обязательная процедура после каждого изменения:

• 20 – 30 секунд зависания;
• посадка;
• проверка температуры.

Нормальный диапазон:

• до ~60°C — допустим;
• горячие, “опекающие” моторы — сигнал уменьшить D-term или усилить фильтрацию.

Игнорирование этого пункта часто заканчивается выходом из строя моторов или ESC.

Частоты и протоколы

Для тяжелых платформ нет смысла гнаться за максимальными частотами. Рекомендуемая конфигурация:

• DShot300;
• PID loop: 4 kHz.

Почему не 8 kHz:

• растет уровень шума;
• большая нагрузка на процессор FC;
• отсутствует реальный прирост в управляемости для инерционных систем.

Стабильность в этом случае важнее “цифров в настройках”.

Подведение итогов

Тюнинг тяжелого FPV-дрона — это работа с инерцией. Основной акцент смещается с “агрессивности” на контроль и демпфирование. Правильная комбинация D-term, Feedforward и базовых параметров тяги позволяет получить стабильный, предполагаемый полет даже при значительной полезной нагрузке.

Базовая настройка Betaflight для тяжелых FPV-дронов — это не формальность, а критический этап, определяющий стабильность полета, эффективность тяги и ресурс компонентов. Из-за большой массы и инерции такие платформы требуют другого подхода: более осторожных PID, усиленной фильтрации, корректно настроенного Feedforward и внимания к балансу по осям.

Правильно выполнена базовая конфигурация — от прошивки FC и настройки UART до Failsafe и GPS Rescue — позволяет избежать типичных проблем: осцилляций, перегрева моторов и потери управления. А грамотный начальный тюнинг создает основу для дальнейшей оптимизации под конкретную нагрузку и сценарии полета.

В итоге даже тяжелый дрон с полезной нагрузкой может летать предсказуемо, плавно и безопасно — при условии, что настройки выполнены системно, а не “по умолчанию”.
