Расчет тяги и подбор моторов для тяжелых FPV-дронов (7–10 дюймов) под полезную нагрузку
Если вы не понимаете, что означает KV, как читать маркировку статора или чем отличается 2207 от 2806.5 — сначала ознакомьтесь с нашей базовой статьей о выборе моторов. Она закрывает фундамент: термины, принципы работы и базовую логику подбора.
Этот материал — следующий уровень. Здесь не будет общих советов вроде «возьмите популярный мотор и улетит». Мы рассматриваем инженерный подход к сборке тяжелых FPV-дронов: как посчитать тягу под конкретную нагрузку, как не ошибиться с KV, и почему неправильная связка «мотор+пропеллер» приводит к перегреву еще до первого нормального полета.

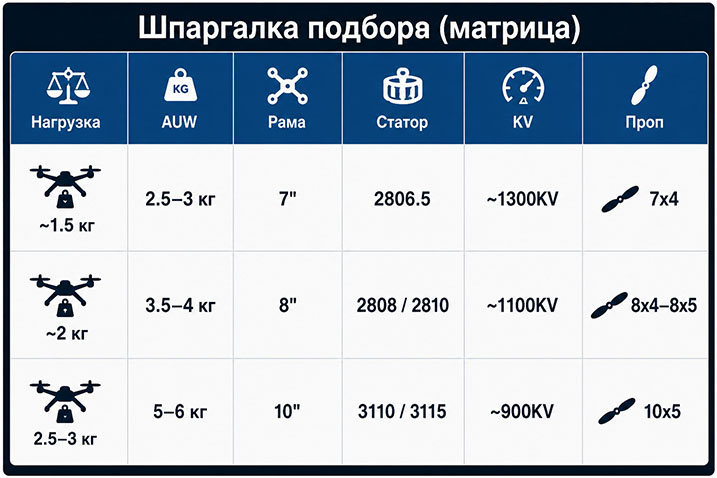

В статье вы получите практические ориентиры для сборок на 7, 8 и 10 дюймов с полезной нагрузкой 1.5–3 кг: реальные значения тяги, рабочие диапазоны токов, типичные конфигурации моторов и пропеллеров, а также объяснения, как эти параметры пов’ Это концентрированная информация для тех, кто строит не «для теста», а под конкретную задачу с прогнозируемым результатом.
Правило вооруженности (Thrust-to-Weight Ratio)
Ключевой параметр — соотношение суммарной тяги к полной массе дрона (Thrust-to-Weight Ratio, TWR). Это базовая метрика, которая определяет, сможет ли дрон не только оторваться от земли, но и эффективно маневрировать, держать высоту под погрузкой и работать без перегрузки компонентов.
TWR=Total ThrustAll/All-up Weight
Что входит в расчет:
- Total Thrust — суммарная максимальная тяга всех моторов. Она берется не из головы, а из тестов (thrust tables) для конкретной связки мотор+пропеллер+напряжение.
- All-up Weight (AUW) — полная взлетная масса: рама, моторы, ESC, FC, видеосистема, батарея и полезная нагрузка. Игнорирование любого элемента дает ложный результат.
Как это работает на практике:
- TWR = 1:1 → дрон только компенсирует свой вес. Фактически это режим «висения на максимуме», без запаса. Полет нестабильный или невозможен.
- TWR ≈ 1.5:1 → возможен взлет, но без маневрирования. Любое проседание напряжения или ветер приводят к потере высоты.
- TWR = 2:1 → минимально рабочий вариант для тяжелых FPV. Есть небольшой запас, но моторы работают близко к пределу.
- TWR = 3:1 → оптимум для стабильных платформ. Появляется контроль, адекватная реакция на газ и меньшая тепловая нагрузка.
- TWR > 3:1 → технически правильно, но с компромиссами: большие моторы, больший вес и потребление.
Критически важный момент: TWR считается по максимальной тяге, но дрон большинство времени летает на 30-60% газа. Если ваш расчет дает TWR ≈ 2:1, в реальном полете вы будете постоянно работать на 60 – 80% газа. Это:
- повышает температуру моторов и ESC,
- снижает КПД,
- резко сокращает ресурс.
Пример расчета:
- AUW = 4 кг
- Один мотор дает 2.5 кг тяги
- 4 мотора → 10 кг суммарной тяги → TWR = 10/4 = 2.5
Это означает:
- дрон взлетит и будет управляемым,
- но будет работать в нагруженном режиме,
- для стабильной платформы лучше стремиться к 3:1 (т.е. ~12 кг тяги).
Итак, TWR — это не просто «или взлетит». Это показатель запаса мощности, температурного режима и ресурса всей силовой установки. Ошибка на этом этапе приводит или к «ватному» дрона без тяги, или к перегреву и деградации моторов уже в первых полетах.
Сборка 7-дюймового FPV-дрона под нагрузку ~1.5 кг
Начнем с того, как выглядит типичная «живая» Конфигурация, которую реально используют, а не теоретические варианты. Полный вес дрона (AUW) составляет примерно 2.5 – 3 кг. Сюда входит все: рама, моторы, электроника, батарея и полезная нагрузка. Это важно — новички часто считают только «суху» вес и получают ошибочные результаты.
Что такое рама 7 дюймов?
Все просто, это означает, что дрон рассчитан под 7-дюймовые пропеллеры. Такие рамы — оптимальный баланс между размером, эффективностью и маневренностью. Обратите внимание на этот раздел каталога: Рамы, здесь собраны разные варианты.
Батарея: только 6S
6S считается стандартом для тяжелых FPV не из-за «популярности», а из-за эффективности работы силовой системы. Дрона требуется определенная мощность для полета, и она определяется простой зависимостью:
P=U⋅I
Ту же мощность можно получить либо повышением напряжения (U), либо увеличением тока (I). И именно здесь 6S имеет ключевое преимущество. Например, для ~1500 Вт:
- 4S (≈14.8 В) → ~100 А
- 6S (≈22.2 В) → ~67 А
Меньший ток — это критично. Утраты на нагрев зависят от квадрата тока. То есть при работе на 4S компоненты греются гораздо сильнее. Это приводит к перегреву моторов, деградации магнитов и перегрузке ESC.
Вторая проблема — просадка напряжения. На высоких токах 4S батарея сильнее "проседает», обороты падают, и дрон теряет тягу именно под нагрузкой. На 6S эта проблема значительно меньше.
В реальном полете это выглядит так:
- 4S → полет на 70–90% газа, высокий нагрев
- 6S → 40–60% газа, стабильная работа и запас мощности
6S не делает дрон «сильнее», но позволяет передать ту же мощность с меньшими потерями, более низким нагревом и лучшим контролем. Именно поэтому для тяжелых FPV (7–10") это фактически единственный технически оправданный вариант.
Пропеллеры для рамы 7 дюймов
Рекомендуемые пропеллеры для тяжелых семидюймовых дронов 7x3.5 – 7x4.5. Их значение описывает геометрию пропеллера и напрямую влияет на тягу, ток и температуру моторов. Первое число (7) — это диаметр в дюймах. Фактически — «размах» лопастей. Чем больше диаметр:
- тем больший объем воздуха пропеллер «захватывает» за оборот
- тем выше потенциальная тяга при тех же оборотах
Но растет и нагрузка на мотор — требуется больший крутящий момент.
Второе число (3.5 – 4.5) — это шаг (pitch). Упрощенно: на какое расстояние пропеллер «продвигается вперед» за один оборот в идеальных условиях. Это аналог «передачи»:
- малый шаг → «короткая передача»
- большой шаг → «длинная передача»
Быстро разберемся как это влияет на работу, например, меньший шаг (7x3.5):
- легче раскручивается
- низший ток и температура
- более плавная реакция на газ
- эффективно для долгого полета
Минус — меньше максимальная тяга.
Средний шаг (7x4):
- баланс между тягой и погрузкой
- типичный выбор для 7" под нагрузку
- стабильный ток без резких пиков
Большой шаг (7x4.5):
- больше тяги на полном газе
- лучшее «тянет» тяжелый дрон
- но резко растет ток
- быстрее греются моторы и ESC
Критический момент: увеличение шага даже на 0.5 дает ощутимый прирост нагрузки. Если мотор или KV подобраны неправильно, это быстро приводит к перегреву. Практически:
- для тяжелых, но эффективных сборников — 7x3.5–7x4
- если требуется максимум тяги (короткая миссия) — 7x4–7x4.5
- всегда контролируйте температуру после изменения пропеллера
Диаметр определяет «сколько воздух», а шаг — «как агрессивно его толкают». Баланс между ними — ключ к эффективной и надежной работе дрона.
Почему моторы 2806.5 — это «золотая середина»
Маркировка 2806.5 означает размер статора (внутренней части мотора). Если упростить: 28 мм — диаметр, 6.5 мм — высота двигателя. Это напрямую влияет на поведение мотора. Что дает именно 2806.5:
- достаточную «силу» (крутящий момент), чтобы крутить 7-дюймовые пропеллеры
- адекватное потребление тока (приблизительно 35–45A в пике)
- нормальный контроль, особенно на среднем газе (где дрон летает большинство времени)
Меньший мотор (например 2207) — будет перегреваться, а больше, в свою очередь — прибавит веса без реального выигрыша для 7".
Какой KV выбрать
Для 6S оптимальный диапазон: 1200 – 1400KV, хотя чаще всего используют именно ~1300KV. Есть простое объяснение:
- высокий KV → больше оборотов, но больше нагрева
- низкий KV → стабильнее под погрузкой
Итак, 1300KV — это баланс между тягой и температурой. Рассчитаем, сколько тяги это дает в реальности. Берем типичный вариант:
- мотор 2806.5 1300KV
- пропеллер 7x4
На полном газе один мотор дает примерно 1.6 – 1.8 кг тяги. Поскольку моторов 4, то общая тяга составляет примерно 6.5 – 7.2 кг.
Хватит этого для полета
Берем дрон весом 3 кг:
- TWR=7/3≈2.3
Что означает простой язык:
- дрон взлетит без проблем
- будет управляемым
- но запас тяги невелик
Практический вывод
- для «камикадзе» (разовый полет) — этого достаточно
- для «бомбера» (с возвращением) — уже на грани
Почему «на грани»:
- придется летать на повышенном газе
- моторы будут греться
- меньший запас на ветер и просадка батареи
Что можно улучшить:
- уменьшить вес
- или поставить более эффективные пропеллеры (осторожно с нагрузкой)
Сборка 10 дюймового FPV дрона (нагрузка 2.5–3 кг)
Для тяжелых платформ на 10-дюймовых пропеллерах типичная взлетная масса (AUW) находится в пределах 5 – 6 кг. Это уже другой класс нагрузок, где решения для 7" перестают работать эффективно. Используется рама 9–10", батарея — исключительно 6S, а пропеллеры обычно в диапазоне 10x4.5 – 10x6. Именно такие пропы позволяют создавать достаточную тягу без критической перегрузки системы.
На этом этапе принципиально меняется подход к выбору моторов. Популярные форматы 28xx (2806.5, 2808 и т.п.), которые хорошо работают на 7-8", уже не справляются с большими пропеллерами. Основная причина – недостаточный крутящий момент. Мотор физически не может эффективно раскручивать 10-дюймовый проп под нагрузкой без резкого.
Поэтому используются моторы с большим статором — 3110 или 3115. Увеличенный объем статора означает большую площадь магнитного взаимодействия, а следовательно — высший крутящий момент. Это позволяет стабильно работать с большими пропеллерами, держать обороты под нагрузкой и не выходить за пределы допустимого тока.
По KV, оптимальный диапазон для таких сборок — 700–900KV при питании от 6S. Чаще используют значение около 900KV в качестве компромисса между тягой и температурным режимом. Высший KV в этом классе уже создает чрезмерную нагрузку, а более низкий — снижает динамику.
В реальных условиях мотор 3115 900KV с пропеллером 10x5 способен выдавать примерно 2.8 – 3.2 кг тяги на один мотор. Для квадрокоптера это дает суммарно около 11 – 12.5 кг. Если взять дрон с весом 5.5 кг, соотношение тяги к весу составит примерно 2.2:1.
TWR=12/5.5≈2.2
Такой показатель означает, что дрон способен стабильно взлететь и выполнять базовые маневры, но работает без внушительного запаса по тяге. В практике это считается рабочим минимумом для тяжелых платформ. Если требуется стабильная работа в режиме «бомбер» (с маневрированием, запасом по газу и меньшим нагревом), следует либо уменьшать общий вес, либо переходить на более эффективные (но осторожно подобранные) пропеллеры с большим шагом.
Перегрев и ошибки из KV
Критическая ошибка — ставить высокий KV на тяжелый пропеллер. Происходящее:
- мотор пытается крутить проп быстрее, чем разрешает нагрузку
- ток резко растет
- перегрев обмоток → деградация магнитов
Типовой кейс:
- 2806.5 1700KV + 7" проп + тяжелый дрон
- → мгновенный перегрев даже на 60% газа
Правило:
- больший проп → низший KV
- больший вес → еще ниже KV
Расчет тяги — это не вспомогательный этап, а база, с которой начинается любой тяжелый FPV-сборник. Если игнорировать этот параметр, дрон вообще не покажет адекватного полета, или будет работать в режиме постоянной перегрузки. В таком состоянии моторы быстро перегреваются, эффективность падает, а ресурс силовой установки сокращается в разы. Именно поэтому инженерный подход начинается с оценки соотношения тяги к весу и закладки достаточного запаса, а не с подбора «популярных». компонентов.
Практика показывает, что для тяжелых платформ критически важно удерживать TWR как минимум на уровне 2:1, а для стабильной и управляемой работы — ближе к 3:1. Это позволяет дрону летать не на пределе возможностей, а в эффективном диапазоне газа, с меньшим нагревом и лучшим контролем. Выбор моторов должен исходить от пропеллера и нагрузки: именно диаметр и шаг пропа определяют необходимый крутящий момент, а не наоборот. С увеличением веса неизбежно снижается оптимальный KV, поскольку высокие обороты под нагрузкой приводят к резкому росту тока и температуры.
Отдельно стоит подчеркнуть роль питания: в тяжелых сборниках использование 6S — это техническая необходимость, а не рекомендация. Высшее напряжение позволяет передать ту же мощность с меньшими токами, что оказывает непосредственное влияние на стабильность и долговечность системы. В итоге большинство проблем в тяжелых FPV связаны не с качеством компонентов, а с некорректной инженерной связкой между KV, пропеллером и реальным весом дрона. Именно точный расчет позволяет избежать этих ошибок и получить прогнозируемый результат.
