7, 8 чи 10 дюймів: як вибрати раму для FPV-дрону (камікадзе vs бомбер)
У збірці FPV-дрону більшість починає з моторів, відеосистеми чи акумулятора, але саме рама задає межі всього проєкту. Від неї залежить, як дрон прискорюється, наскільки точно тримає траєкторію, скільки ваги здатен підняти і чи переживе жорстке приземлення. Дві зовні схожі збірки з різними рамами можуть поводитися абсолютно по-різному: одна буде різкою і “слухняною”, інша — інертною і нестабільною. Рама визначає геометрію, розподіл маси, жорсткість і навіть ефективність роботи пропелерів, тому помилка на цьому етапі тягне за собою проблеми у всій системі.
Особливо це критично, коли мова йде про великі формати — 7, 8 і 10 дюймів. Тут уже не працює принцип “візьму побільше, щоб було з запасом”. Збільшення розміру змінює не тільки тягу, а й характер польоту, навантаження на електроніку та вимоги до конструкції. Саме тому важливо одразу розуміти, під яку задачу будується дрон: швидкий і точний “камікадзе” чи стабільний і витривалий “бомбер”.
Далі — без зайвої теорії: що на практиці означають ці розміри, як вони впливають на політ і на що варто дивитися в першу чергу, щоб не зібрати важкий, дорогий, але неефективний апарат. Більш детальну інформацію про побудову дронів можете дізнатись з нашої статті: Що потрібно для побудови квадрокоптера?

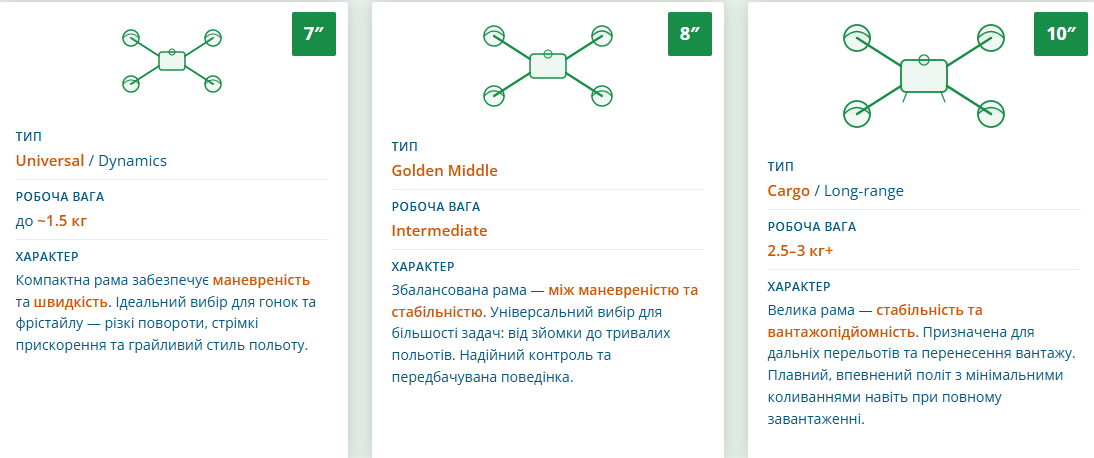

Розмір рами: що означають 7", 8", 10"
Цифра — це максимальний діаметр пропелерів, які можна встановити. Від цього прямо залежить тяга, ефективність і допустима маса.
- 7-дюймові рами — це найпопулярніший формат для універсальних і “камікадзе” збірок. Вони дають хороший баланс між тягою і маневреністю. Типова робоча вага — до ~1.5 кг. Такий дрон швидкий, різкий, добре заходить у ціль і простіший у налаштуванні.
- 8 дюймів — проміжний варіант, який часто недооцінюють. Дає більше ефективності, ніж 7", але ще не такий громіздкий, як 10". Використовується для задач, де потрібен запас по тязі, але не критична максимальна дальність.
- 10-дюймові рами — це вже інша категорія. Тут йдеться про важкі платформи з корисним навантаженням 2.5–3 кг і більше. Це “бомбери”: стабільні, економічні, здатні нести серйозну вагу, але значно менш маневрені.
Чим більші пропелери — тим вища енергоефективність, але нижча реактивність. Розмір напряму визначає характер дрону: швидкий і агресивний або повільніший, зате витривалий і вантажний.
Камікадзе vs бомбер: різниця підходів
Це два різних інженерних підходи, а не просто “різні розміри”. В одному випадку пріоритет — динаміка і точність керування, в іншому — ефективність, стабільність і корисне навантаження. Вони по-різному навантажують мотори, вимагають різної жорсткості рами та навіть інакшого розміщення компонентів.
“Камікадзе” будується навколо максимальної реактивності. Тут критично, щоб дрон миттєво відгукувався на стики, швидко набирав швидкість і так само швидко гальмував. Будь-яка зайва маса або інерція погіршує контроль. Тому використовують легкі 7" рами, коротші промені, жорстку конструкцію і більш “агресивну” геометрію. Центр мас намагаються тримати максимально компактним.
“Бомбер” — це протилежна логіка. Завдання — пролетіти далі, довше і стабільніше, несучи вагу. Тут важливі не різкі маневри, а передбачуваність і ефективність. Великі пропелери працюють на нижчих обертах, створюючи більше тяги з меншими втратами. Рама довша, маса більша, інерція вища — і це нормально для цієї задачі.

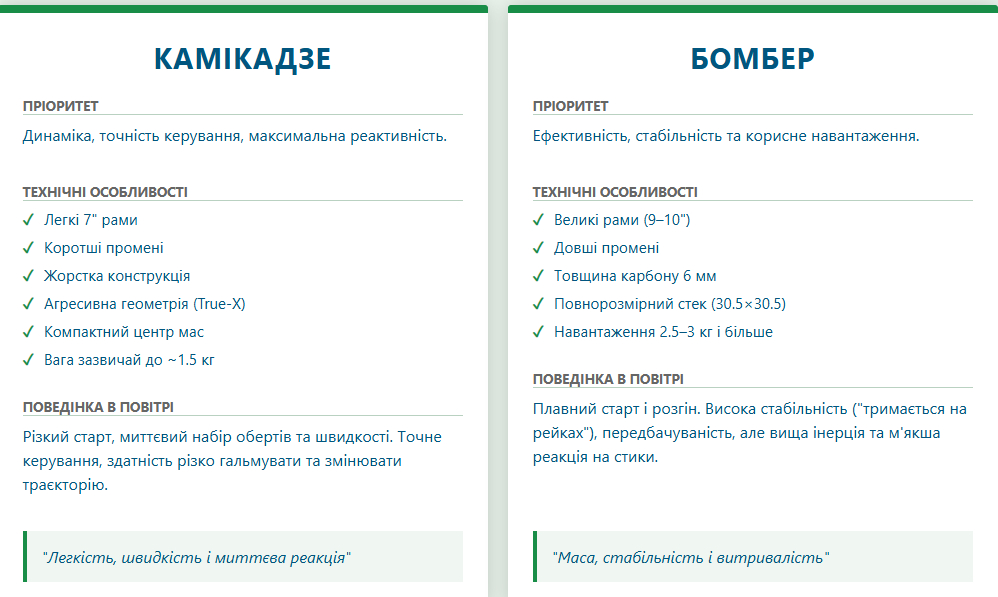

Стисле порівняння ключових параметрів

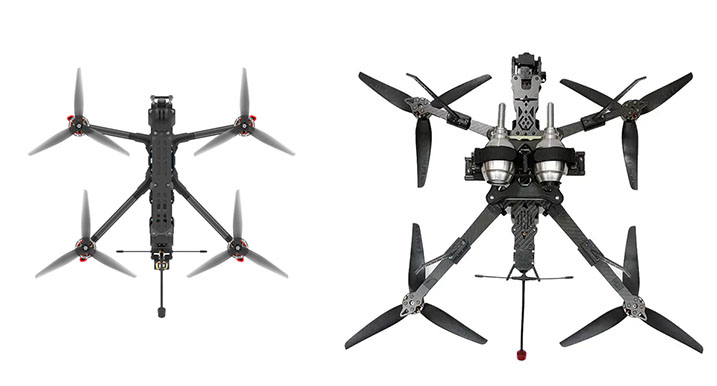

Уявіть дві ситуації:
- Камікадзе стартує різко. Легкий дрон миттєво набирає оберти, швидко виходить на швидкість і так само швидко реагує на будь-який рух стиків. Він не “пливе” в повітрі — він постійно під контролем. Короткі промені, мінімальна вага (зазвичай до ~1.5 кг), жорстка рама і невелика інерція дають головне — точність. Такий дрон легко змінює траєкторію, різко гальмує і дозволяє буквально “вписуватись” у ціль. Але за це доводиться платити: менший час польоту і середня енергоефективність.
- Бомбер поводиться інакше. Він не робить різких рухів — старт плавний, розгін спокійний. У повітрі він стабільний, ніби “тримається на рейках”. Великі пропелери і довгі промені створюють високу тягу навіть на низьких обертах, що дозволяє нести 2.5–3 кг і більше. Але разом із цим зростає інерція: реакція на стики м’якша, із невеликою затримкою. Такий дрон не для різких маневрів — він для довгих, рівних польотів із високою ефективністю і кращим часом у повітрі.
Якщо спростити до суті:
- камікадзе — це легкість, швидкість і миттєва реакція;
- бомбер — це маса, стабільність і витривалість.
І тут важливо не змішувати підходи. Якщо перевантажити камікадзе — він втратить свою різкість і стане “ватним”. Якщо спробувати зробити бомбер легким і агресивним — він втратить ефективність і сенс як платформа. Саме тому ці два типи збірок завжди проектуються під різні задачі з самого початку.

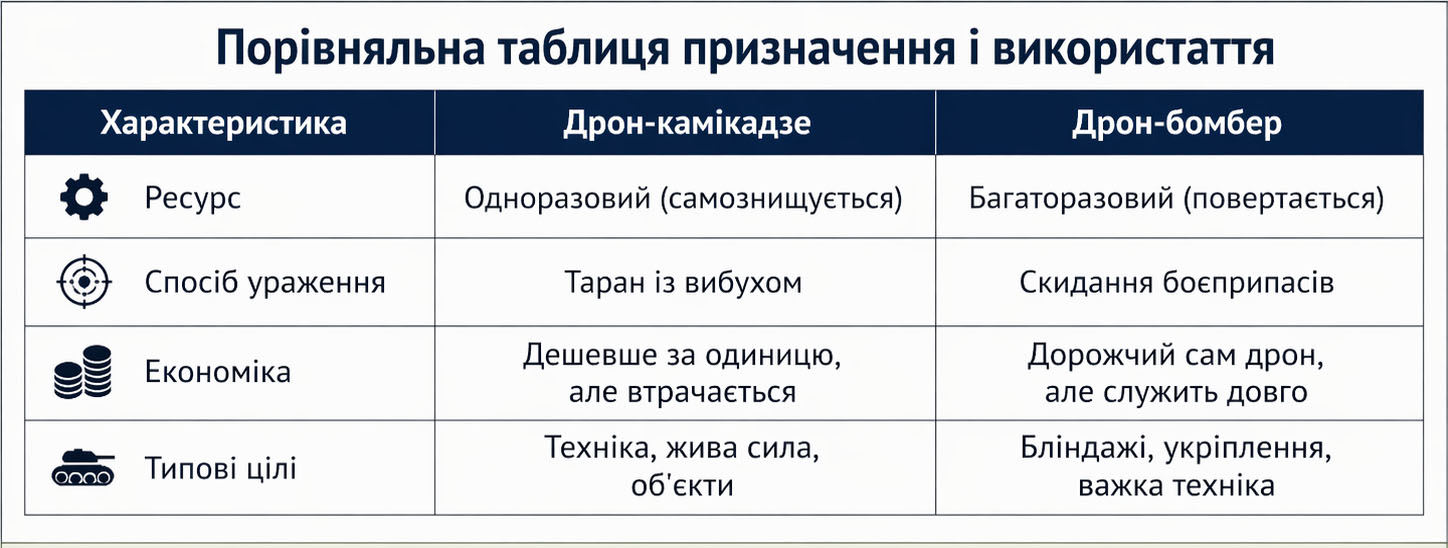

Порівняльна таблиця призначення і використання

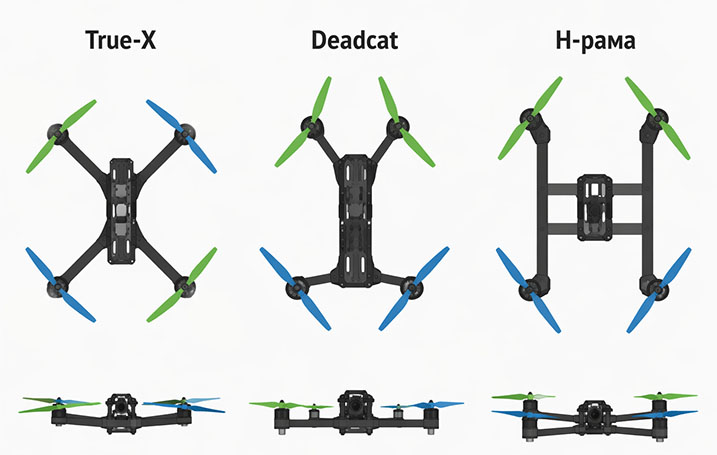

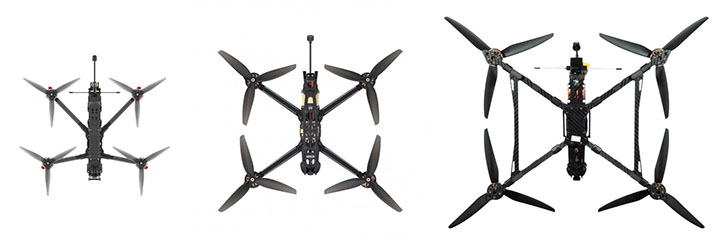

Геометрія рами: як вона впливає на політ
На перший погляд форма — це питання дизайну. Насправді — критичний фактор керованості та якості відео. Якщо дивитися глибше, геометрія рами — це не про зовнішній вигляд, а про розподіл тяги, центр мас і те, як дрон поводиться в динаміці.
- True-X — це симетрія у чистому вигляді. Усі промені однакової довжини, мотори розташовані рівномірно навколо центру мас. У результаті тяга розподіляється однаково по всіх осях, і дрон реагує на стики передбачувано та “чисто”. Це особливо важливо для агресивного польоту: різкі ролли, фліпи, точні корекції. Контролер отримує максимально “чесну” фізику без перекосів, тому налаштування PID простіші і стабільніші. Мінус — у камері часто видно пропелери, особливо на великих кутах нахилу.
- Deadcat — це зміщення передніх променів назовні. Основна мета — прибрати пропелери з кадру. Для відео це критично: немає “миготіння” лопатей, чистіший горизонт, менше відволікаючих елементів. Але за це платиш геометрією. Передня частина ширша, задня — компактніша, і центр мас уже не ідеально симетричний відносно моторів. У польоті це проявляється як невелика різниця в поведінці по осях: дрон може трохи інакше реагувати на рол і йо, особливо на різких маневрах. Це не проблема для спокійного або середнього темпу, але для максимальної точності True-X все ще виграє.
- H-подібні рами — це вже про інженерію під конкретні задачі. Вони витягнуті вперед-назад, із довшою центральною частиною. Така конструкція дає більше місця під батарею, GPS, відеопередавач або інше обладнання. Часто їх використовують у довгих або важких збірках, де важливо грамотно рознести масу. У польоті вони стабільні по тангажу (вперед-назад), але менш універсальні в акробатиці. Через іншу геометрію іноді складніше досягти ідеального балансу, а налаштування можуть вимагати більше часу.

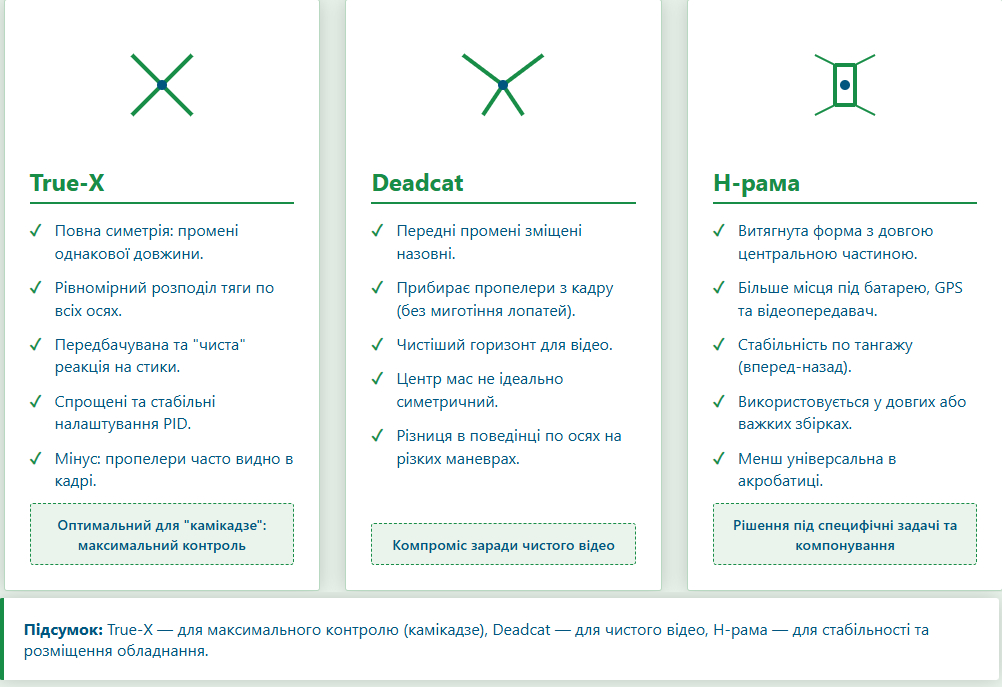

Як підсумок:
- True-X — максимальний контроль і передбачуваність, оптимальний для “камікадзе”.
- Deadcat — компроміс заради чистого відео без пропелерів у кадрі.
- H-рама — рішення під специфічні задачі, де важливі компоновка і стабільність, а не універсальна маневреність.

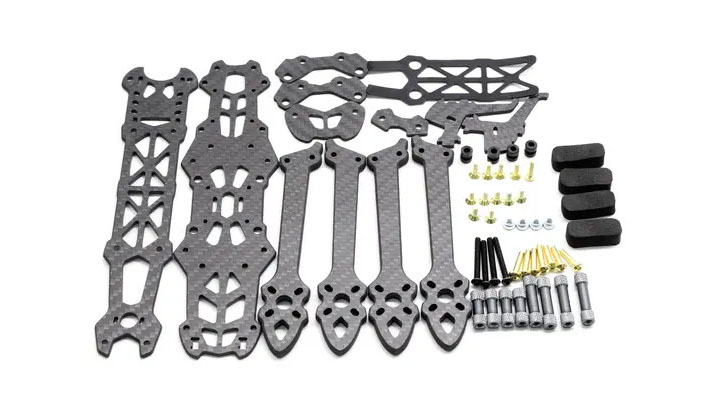

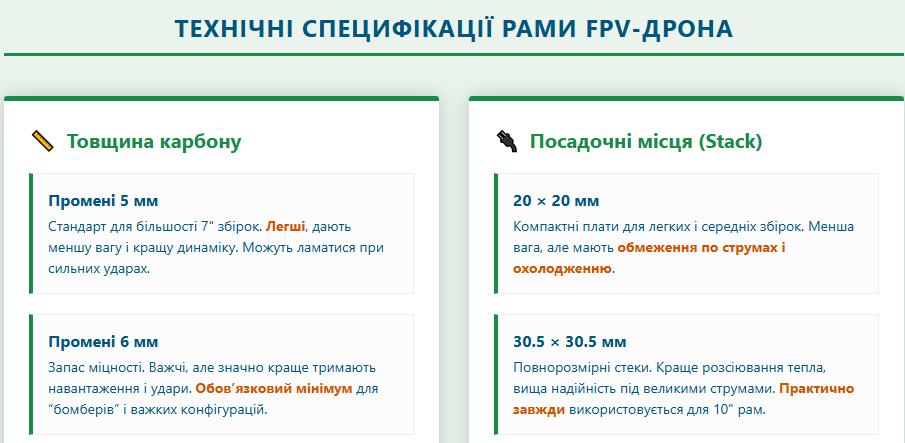

Товщина карбону рами дрону: 5 мм чи 6 мм
Це параметр, який напряму впливає на виживання рами. Промені 5 мм — стандарт для більшості 7" збірок. Легші, дають меншу вагу і кращу динаміку. Але при сильних ударах можуть ламатися. 6 мм — це вже про запас міцності. Важчі, але значно краще тримають навантаження і удари. Для “бомберів” і важких конфігурацій це фактично обов’язковий мінімум.
Є нюанс: надмірна жорсткість теж не завжди плюс. Дуже “дубова” рама може передавати вібрації на стек і камеру. Тому важлива не тільки товщина, а й загальна конструкція.

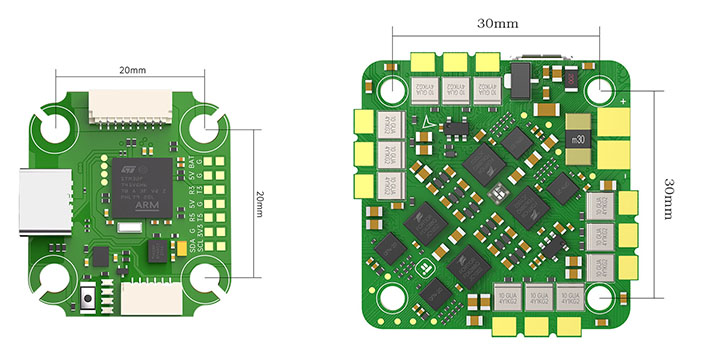

Посадочні місця: 20×20 vs 30.5×30.5
Це стандарт кріплення електроніки (stack: FC + ESC). 20×20 — компактні плати для легких і середніх збірок. Менша вага, але обмеження по струмах і охолодженню. В свою чергу, 30.5×30.5 — повнорозмірні стеки мають краще розсіювання тепла, вища надійність під великими струмами. Для 7" ще допустимі обидва варіанти, але для 10" практично завжди використовується саме цей стандарт.
Якщо планується серйозне навантаження — не варто економити місце.
Важливі дрібниці, які часто ігнорують
На практиці саме ці деталі відрізняють “просто зібраний” дрон від стабільної й передбачуваної платформи.
- Довжина променів і кліренс під пропелери. На великих діаметрах критично, щоб лопаті не перекривалися і не створювали турбулентність.
- Кріплення батареї. Верхнє чи нижнє розміщення змінює центр мас і поведінку дрону в повітрі.
- Місце під камеру і кут нахилу. Для “камікадзе” зазвичай використовують більші кути, для “бомбера” — більш пологі.
- Захист електроніки. На великих рамах важливо передбачити місце під GPS, відеопередавач і кабелі, щоб вони не потрапляли під пропелери.
Коротко підсумуємо все вищенаписане
Вибір рами — це не про “яка краще”, а про “яка під задачу”.
- 7 дюймів — оптимум для більшості: маневреність, контроль, достатня тяга.
- 8 дюймів — компроміс із запасом по ефективності.
- 10 дюймів — платформа під вагу, дальність і стабільність.
Якщо планується “камікадзе” — обирай легку, жорстку 7" True-X раму з 5 мм променями. Якщо “бомбер” — дивись у бік 9–10", 6 мм карбону і повнорозмірного стеку.
Головна помилка — вибір “на виріст” без розуміння задачі. У FPV це майже завжди означає втрату ефективності. Якщо підходити правильно, рама не обмежує збірку — вона розкриває її потенціал.
