Сервопривід: аналоговий чи цифровий?
Сервопривід — важливий елемент електронної начинки будь радіокерованої моделі, будь то літак, гелікоптер або мультикоптер. Саме він забезпечує точність керування параметрами руху, наприклад, прискоренням, уповільненням або поворотами. Кожен моделіст прагне підібрати ідеальний сервопривід, щоб швидко працював, давав великий момент, добре тримав положення і при цьому коштував недорого. Як би нам не хотілося, а запхати все в одну коробочку ще нікому з виробників не вдалося. Тому вибирати сервопривід доводиться мудро і раціонально.
В першу чергу давайте розберемося, чим аналоговий сервопривід для моделей відрізняється від цифрового.
Нагадаємо, що основою будь-якого сервоприводу є електромотор, який перетворює електричний сигнал в механічну дію (наприклад, поворот або прискорення) і редуктор — система шестерень, які знижують швидкість обертання електродвигуна і забезпечують необхідний крутний момент.
Більш докладно про конструкцію серви написано тут, ми ж зосередимося на тому, які конструктивні особливості може мати аналоговий або цифровий сервоприводи.
Навіщо придумали цифрові сервомашинки?
Не так давно всі серви оснащувалися аналоговою електронікою (резисторами, конденсаторами). Цифрові сервоприводи, в яких аналогову електроніку замінили мікроконтролери, стали використовуватися в останні кілька років і швидко стали популярними. На тлі аналогових вони мають ряд переваг:
- Компактний розмір
- Високий крутний момент
- Велика швидкість обертання.
Відрізнити аналоговий сервопривід від цифрового «на око» дуже складно. Вони однакові зовні і навіть мають схоже фізичне виконання: аналогічні двигуни, шестерні, резистори і т. д. Помітити відмінності можна тільки на платах керування.
У цифровому варіанті можна побачити спеціальний мікропроцесор — високочастотний контролер, який аналізує сигнали керування і контролює роботу двигуна. Саме його наявність забезпечує швидкий відгук, точно встановлене положення і хороше утримання серви.
Відмінності роботи аналогового і цифрового сервоприводів
І в першому, і в другому випадку сервопривід отримує сигнал від бортового приймача. В аналоговому сервоприводі для моделей дані аналізуються логічно — порівнюється поточне і необхідне положення двигуна, на підставі різниці — дається команда змінити становище. Час реакції становить 50 разів за секунду — саме з такою частотою подається імпульс. Отриманий сигнал визначає, коли і в який бік обертати двигун.
Цифровий сервопривід використовує мікроконтролер, який працює майже в 10 разів швидше і може посилати 300-400 імпульсів за секунду. Кожен імпульс коротше по довжині, але завдяки великій кількості сигналів, двигун швидше реагує на команди, добре розганяється, своєчасно гальмує і забезпечує постійний крутний момент. Це дозволяє прискорити час відгуку.

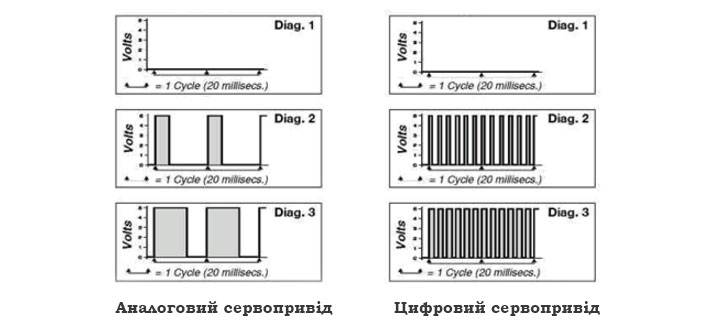

Схематично це виглядає так:
Звідси випливає головний недолік використання цифрових сервоприводів — підвищене енергоспоживання. Сервомашинкам даного типу потрібно більше енергії від джерела живлення. Щоб забезпечити належну роботу моделі, вам доведеться задіяти батарею високої ємності.
Сьогодні цифрові сервоприводи з великим зусиллям і високою швидкодією застосовуються в радіокерованих моделях всіх типів: від автомобілів до катерів і великих планерів.
Ще один плюс таких машинок — програмованість. Незважаючи на те, що більшість цифрових сервоприводів запрограмовані заздалегідь, користувач отримує можливість програмувати сервопривід для центральних і кінцевих точок, напрямок обертання, швидкість, мертве регулювання пропускної здатності і т. д. Також можна змінювати поведінку сервоприводу, підвищувати його продуктивність.
Мінус сервомашінок з частими імпульсами — висока вартість.
Підсумуємо, головні переваги аналогового сервоприводу — малий струм і доступна ціна. Цифра привертає високими показниками швидкості і зусилля. Відповідно, цифра коштує дорожче і споживає більше енергії. Аналоговий варіант демонструє не таку швидку і ефективну роботу, але коштує дешевше.
Деякі користувачі задаються питанням, як переробити аналоговий сервопривід в цифровий. Теоретично це можливо. Але для цього необхідно володіти великими знаннями з електроніки та мати деякі інженерні навички. На практиці така праця може залишитися невиправданою. Ви витратите багато зусиль, але не досягнете очікуваного ефекту.
Краще вибирати відповідний аналоговий або цифровий сервопривід. Купувати сервопривід потрібно так, щоб його характеристики підходили вашої моделі! З огляду на величезний асортимент магазину «Planeta Hobby», у вас це вийде без труднощів.
Не забувайте також про необхідність оснастити модель якісним акумулятором. Це найпростіша формула, щоб отримати максимум задоволення від улюбленого хобі.
Аналоговий чи цифровий сервопривід для скидів: що важливіше на практиці
У системах скидання (payload drop) ключові параметри — це не просто тип серви, а:
- утримання навантаження (holding torque)
- швидкість реакції (response time)
- стабільність у фіксованому положенні (без тремтіння)
Саме вони визначають, чи відбудеться скидання чітко і в потрібний момент.
Утримання ваги: чому цифра важливіша
Цифрові сервоприводи мають вищу частоту керуючих імпульсів (до ~300 Гц проти ~50 Гц у аналогових). Це дає постійне підживлення мотора, кращу компенсацію навантаження і менший «провал» під вагою.
На практиці аналогова серва може просідати під навантаженням, а цифрова — жорстко тримає позицію.
Це критично для:
- гаків
- засувок
- механізмів із натягом
Швидкість спрацювання: коли це критично
Типова швидкість бюджетних сервоприводів зазвичай знаходиться в межах приблизно 0.10–0.14 секунди на поворот 60°. На перший погляд, різниця між моделями виглядає незначною, але на практиці важливу роль відіграє не лише сама цифра, а й характер руху.
Аналогові серви зазвичай починають рух плавніше, з невеликою затримкою, ніби «розкручуються» перед поворотом. Цифрові, навпаки, реагують різко і одразу виходять на потрібну швидкість. У результаті саме цифрові сервоприводи забезпечують більш швидке та чітке спрацювання, що особливо важливо для механізмів скидання, де затримка навіть у частки секунди може впливати на точність.
У сценаріях скидання:
- цифрова серва відкриває замок миттєво
- аналогова може дати затримку 50–150 мс
Це важливо для:
- скидів на швидкості
- точного попадання
- синхронізації з FPV-відео
Тремтіння та стабільність
Ще один важливий, але часто недооцінений момент — це стабільність утримання положення. Аналогові серви частіше поводяться менш точно: вони можуть «гуляти» біля заданої точки та здійснювати дрібні мікрорухи, особливо під навантаженням. Це створює зайве навантаження на механіку і знижує передбачуваність роботи.
Цифрові сервоприводи в цьому плані значно стабільніші. Вони точніше утримують заданий кут і практично не дають паразитних рухів, завдяки чому менше впливають на механізм і забезпечують більш надійну роботу системи скидання.
Для скиду це означає:
- менше випадкових відкриттів
- стабільна фіксація перед активацією
Висновок по вибору
- до 1 кг → можна використовувати аналог (якщо проста механіка)
- 1–2 кг → бажано цифровий
- будь-які відповідальні скиди → тільки цифровий
Аналог — це дешевше. Цифра — це контроль і передбачуваність.
ТОП-5 бюджетних MG серв для скидів до 2 кг
Перед вибором конкретної моделі важливо розуміти, що для скидів до 2 кг не потрібні дорогі або вузькоспеціалізовані серви. У більшості випадків достатньо бюджетних моделей із металевим редуктором (MG), які забезпечують базову надійність і витримують робочі навантаження без швидкого зносу. Ключове — не працювати «на межі» та обирати серву із запасом по зусиллю.
У цьому сегменті вже є перевірені рішення, які добре показали себе в реальних FPV-збірках. Вони відрізняються балансом ціни, тяги та стабільності, і підходять як для простих механізмів, так і для більш навантажених систем скидання. Нижче — конкретні моделі, які варто розглянути в першу чергу.
1. EMAX ES08MA II — “народний хіт”
- ~2 кг зусилля
- ~0.10 сек
- аналогова
Оптимально для простих скидів без навантаження «на клин».
2. Corona DS843MG — маленька і потужна
- ~4.8 кг
- ~0.10 сек
- цифрова
Один із найкращих варіантів для легких і швидких систем.
3. Corona DS929MG — аналог ES08, але краще
- ~2.2 кг
- цифрова
- стабільніше тримає центр
Кращий вибір замість класичних аналогових серв.
4. Corona DS558MG — для скидів побільше
- ~10 кг
- цифрова
- великий запас по тязі
Підходить для масивних механізмів і великих дронів.
5. Corona CS238MG — бюджетний компроміс
- ~4.6 кг
- аналогова
- дешевша альтернатива
Працює, але поступається цифрі по стабільності.
Практична рекомендація
Для FPV-дронів і бойових/робочих сценаріїв:
Аналогові серви варто залишити тільки для:
- тестових збірок
- дуже легких скидів
- бюджетних рішень без вимог до точності
Типові помилки при підключенні серви для скиду
Навіть якщо сервопривід підібраний правильно, він може працювати нестабільно через помилки у підключенні або налаштуванні. Найчастіше проблема не в самій серві, а в живленні або механіці.
Одна з найпоширеніших ситуацій — підключення серви безпосередньо до польотного контролера. Більшість контролерів не розраховані на такі навантаження, і при русі серва може споживати значно більше струму, ніж вони можуть дати. У результаті виникають ривки, збої або навіть перезавантаження системи. Тому для стабільної роботи краще використовувати окремий BEC на 5–6 В із запасом по струму.
Ще одна типова помилка — відсутність спільної «землі». Коли живлення подається окремо, а сигнальний провід підключений до контролера, але їхні «мінуси» не з’єднані, серва може поводитися хаотично або взагалі не реагувати. Це базовий момент, який часто пропускають новачки.
Також важливо не помилитися з напругою. Звичайні серви працюють у діапазоні приблизно 5–6 В, і підключення напряму до акумулятора може швидко вивести їх з ладу. Якщо серва не підтримує підвищену напругу, обов’язково потрібен стабілізатор.
Окрема проблема — неправильне налаштування ходу. Якщо серва впирається в механічний упор, вона продовжує тиснути, намагаючись повернутися далі. Це викликає нагрів, тремтіння і з часом призводить до поломки редуктора. Тому хід потрібно обмежувати у налаштуваннях, щоб серва не працювала «в упор».
У системах скидання часто роблять ще одну помилку — покладаються на силу серви для утримання механізму. Тобто серва постійно тримає навантаження, перебуваючи під струмом. Це призводить до перегріву і швидкого зносу. Правильніше використовувати механіку, яка сама фіксується, а серва лише відкриває замок у потрібний момент.
Іноді проблеми виникають через нестабільне живлення. Під час різких рухів серва може створювати короткі просадки напруги, що впливає на інші компоненти. У таких випадках допомагає додавання конденсатора на лінію живлення.
Також важливо розуміти, що сервопривід працює тільки з PWM-сигналом. Якщо підключити його до іншого типу виходу, реакції не буде. Це не поломка, а просто неправильне підключення.
Ще один критичний момент — поведінка при втраті сигналу. Якщо не налаштувати failsafe, серва може залишитися у відкритому положенні або спрацювати непередбачувано. Для систем скидання це означає ризик випадкового спрацювання.
Поширена помилка — використання серви «впритик» по зусиллю. Якщо навантаження майже дорівнює максимальному, серва не буде стабільно його тримати. З часом це призводить до просідання і збоїв. Краще одразу брати модель із запасом хоча б у два рази.
І нарешті, на роботу можуть впливати навіть дроти. Занадто довгі або тонкі проводи викликають втрати напруги і можуть давати перешкоди, через що серва працює нестабільно.
У підсумку більшість проблем із сервоприводами виникає не через їх якість, а через неправильне підключення або перевантаження. Якщо забезпечити правильне живлення, коректні налаштування і адекватну механіку, навіть бюджетні моделі працюють надійно.
