Базове налаштування Betaflight для важких FPV-дронів (з корисним навантаженням)

Статтю підготувала

Катерина Помазан

Контент-менеджерка, керуюча відділом

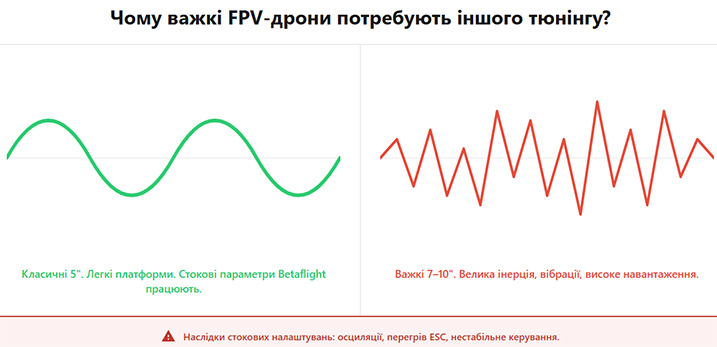

Важкі FPV-дрони (7–10 дюймів, платформи під акумулятори великої ємності або додаткове обладнання) мають іншу динаміку польоту, ніж класичні 5". Стандартні налаштування прошивки не враховують інерцію, вібрації та навантаження на мотори. Це призводить до осциляцій, перегріву ESC і нестабільного керування.

Якщо ваш FPV-дрон уже зібраний, але в польоті поводиться “важко”, гуде на газі або перегріває мотори — проблема майже завжди не в залізі, а в налаштуванні. Стокові параметри Betaflight розраховані на легкі 5-дюймові збірки й погано масштабуються під інші конфігурації. У результаті навіть дорогий сетап не розкриває свій потенціал.

У цьому матеріалі розберемо, як правильно підійти до тюнінгу: від базових перевірок до точного налаштування PID і фільтрів. Без зайвої теорії — тільки практичні кроки, які реально впливають на стабільність, керованість і ресурс компонентів. а підібрати необхідну плату керування зможете в цій категорії.

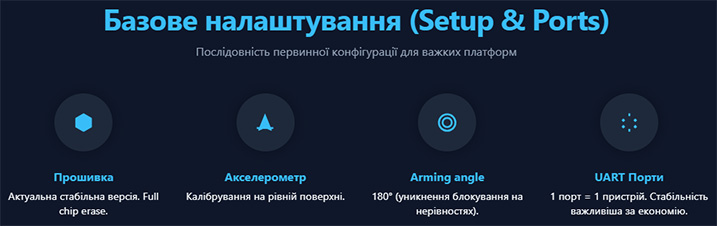

1. Прошивка польотного контролера (FC) і вкладка Setup

Почніть із прошивки через Betaflight Configurator.

Кроки:

• Підключіть FC через USB.
• Оберіть правильний target (STM32F4/F7/H7 залежно від плати).
• Прошийте актуальну стабільну версію (без експериментальних билдiв).
• Виконайте Full chip erase при переході між мажорними версіями.

Після прошивки відкрийте вкладку Setup:

• Калібрування акселерометра — строго на рівній поверхні.
• Orientation — перевірте, чи модель у конфігураторі рухається синхронно з реальною рамою.
• Arming angle — для важких дронів доцільно підняти до 180°, щоб уникнути блокування армінгу на нерівній поверхні.

Для платформ без потреби стабілізації (лонг-рейндж, корисне навантаження) часто використовують режим Acro (без Angle) — це зменшує втручання контролера. Більше інформації знайдете в статті Як обрати польотний контролер?

2. Налаштування портів (UART): ELRS і VTX

Вкладка Ports визначає, які інтерфейси активні.

ELRS (приймач): Увімкніть Serial RX на потрібному UART. У Configuration оберіть:

• Receiver Mode: Serial-based
• Serial Receiver Provider: CRSF

VTX (керування передавачем):

• Якщо використовується SmartAudio або Tramp:
• Активуйте відповідний UART (Peripherals → VTX (TBS SmartAudio / IRC Tramp)).

Це дозволить змінювати потужність і канал через OSD.

Рекомендація: Не використовуйте один UART одночасно для кількох пристроїв. Для важких платформ стабільність важливіша за економію портів.

3. Налаштування режимів (Modes)

Вкладка Modes визначає логіку керування. Обов’язкові:

• ARM — окремий тумблер (двопозиційний).
• ANGLE — опціонально (для зльоту/посадки).
• TURTLE MODE (Flip Over After Crash) — корисно, але для важких дронів застосовується обмежено (ризик пошкодження моторів і пропелерів).

Додатково:

• BEEPER — пошук дрона.
• GPS RESCUE — окремий перемикач (не лише автоматичний failsafe).

4. Failsafe і GPS Rescue

Це критично для дронів із великою масою, коли немає окремого модуля. Failsafe — сценарій при втраті сигналу керування. У вкладці Failsafe:

• Stage 2: Drop або GPS Rescue (залежить від задачі).
• Для тестів: використовуйте Drop.
• Для польотів на дальність: GPS Rescue.

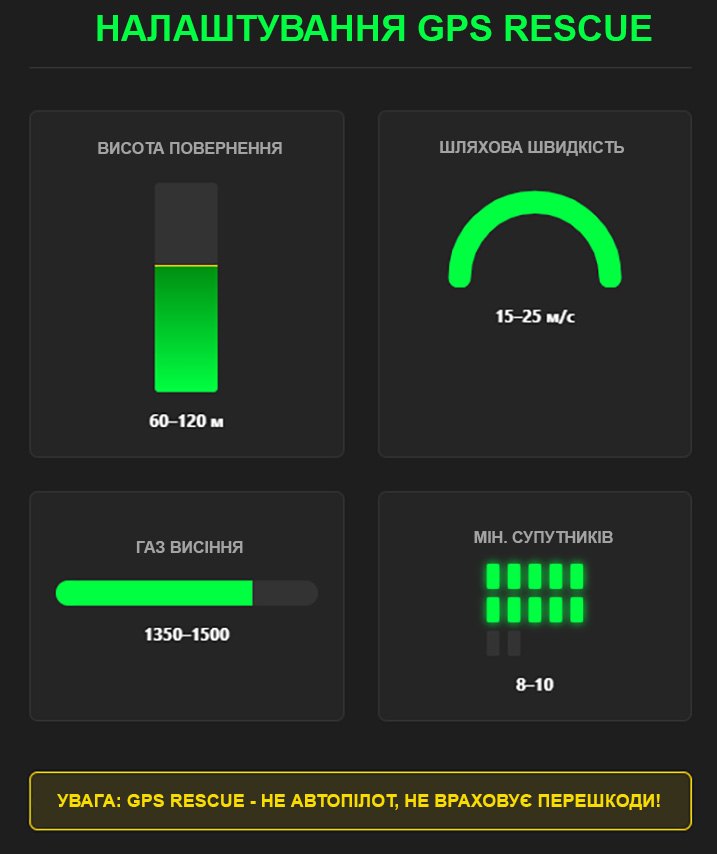

• GPS Rescue (Return-to-Home)

У вкладці Failsafe / GPS Rescue:

• Return Altitude: 60–120 м (залежить від рельєфу).
• Ground Speed: 15–25 м/с для важких платформ.
• Throttle Hover Value: підбирається експериментально (зазвичай 1350–1500).
• Min Satellites: не менше 8–10.

Ключовий момент: GPS Rescue в Betaflight — це не повноцінний автопілот. Він не враховує перешкоди і працює як спрощений алгоритм повернення. Основні моменти калібрування квадрокоптера - стаття має оптимальні деталі для налаштування.

5. PID і фільтри для важких FPV-дронів

Для важких FPV-дронів (7-10 дюймів або сінеліфтерів) налаштування PID зміщується від «різкості» до керування величезним моментом інерції та нижчим співвідношенням тяги до ваги. Стандартні пресети для 5-дюймових квадів часто викликають вобблінг на великих рамах через недостатнє демпфування.

Стандартні PID-профілі розраховані на легкі 5" дрони. Для важких платформ вони викликають:

• високочастотні осциляції,
• перегрів моторів,
• нестабільний тротл.

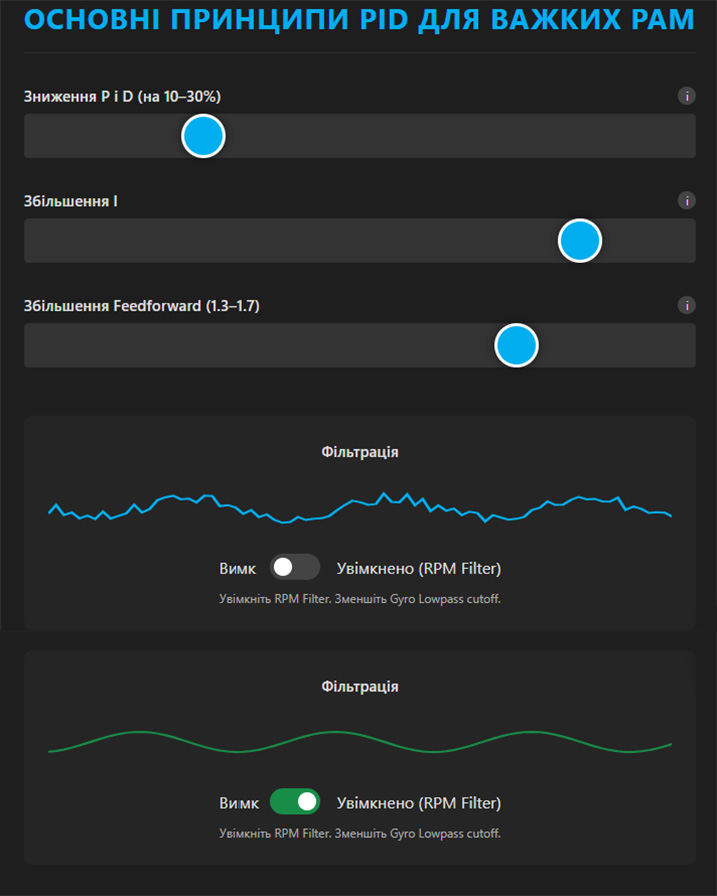

Основні принципи:

1. Зниження P і D

• Важкий дрон має більшу інерцію → надлишкові P/D викликають перерегулювання.
• Зменшіть P і D на 10–30% від стандарту.

2. Збільшення I

• Допомагає тримати кут при навантаженні (вітер, вага).
• Особливо важливо для long-range.

3. Фільтрація. Посильте фільтри:

• Увімкніть RPM Filter (обов’язково).
• Зменшіть Gyro Lowpass cutoff (нижча частота = більше згладжування).
• Важкі рами генерують більше вібрацій.

4. Throttle boost / TPA

• Мінімізуйте агресивні реакції на газ.
• TPA (Throttle PID Attenuation) допомагає уникнути осциляцій на високому газі.

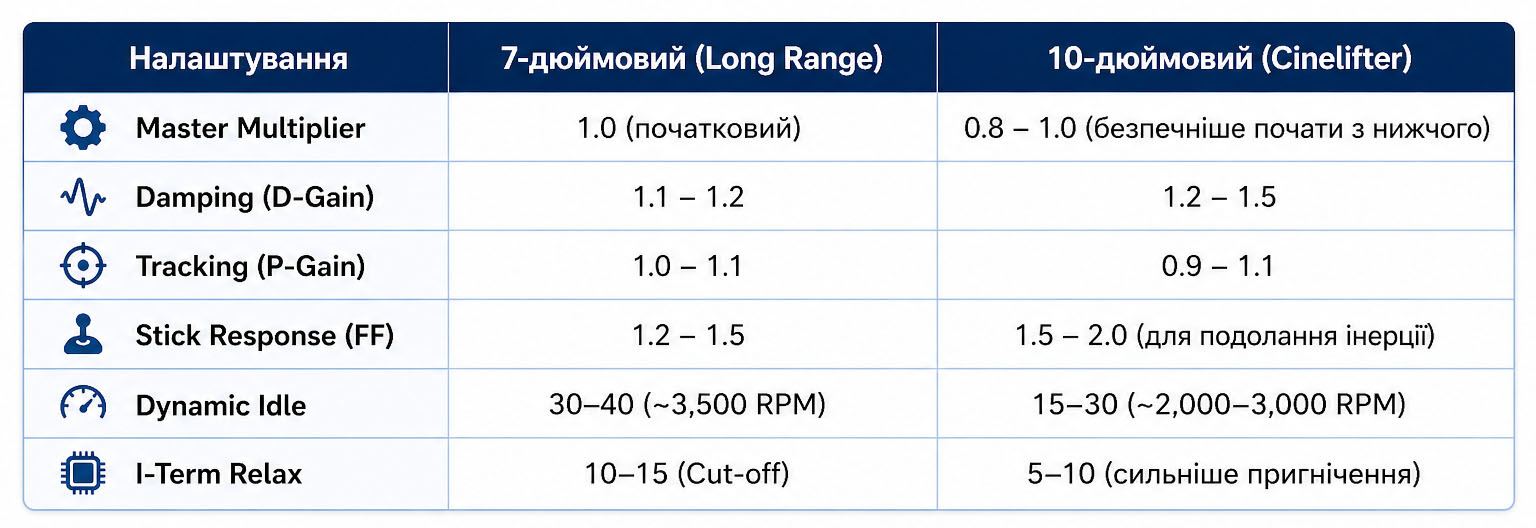

Рекомендовані стартові значення PID (слайдери)

Ці значення базуються на загальних стандартах для Betaflight 4.3 та новіших версій.

Практичні поради

• Центруйте масу (акумулятор і корисне навантаження).
• Використовуйте м’які демпфери для FC.
• Перевіряйте Blackbox-логи — це єдиний точний спосіб аналізу PID.
• Не тестуйте GPS Rescue без попередньої перевірки на невеликій дистанції.

Як просто налаштувати апаратуру керування для дрону? Детально розписали в цьому матеріалі.

Ключові підходи до тюнінгу важких FPV-рам

Налаштування важкого дрона суттєво відрізняється від класичних 5-дюймових збірок. Основна причина — інерція, повільніша реакція силової установки та підвищений рівень вібрацій. Нижче — практичні принципи, які дають прогнозований результат без ризику для компонентів.

Пріоритет D-term (демпфування)

Для важких платформ саме D-term виконує критичну функцію — гасить накопичену інерцію після маневру. Якщо його недостатньо, дрон “відскакує” після фліпів або різких зупинок.

Практичний підхід:

• починайте тюнінг саме з D;
• поступово підвищуйте Damping (орієнтир: 1.1–1.3);
• після кожного кроку робіть короткий тест-політ.

Ознака правильного значення — чітка зупинка без повторного руху. Якщо з’являється різкий шум моторів або вони швидко нагріваються — межу перевищено.

Збільшення Feedforward (FF)

Великі пропелери (7–10") і масивні мотори мають значну інерцію обертання. Контролер фізично не може миттєво розкрутити їх лише через PID — виникає затримка реакції. Feedforward компенсує це:

• дає попередній імпульс ще до появи помилки;
• робить керування “живішим” і точнішим.

Рекомендації:

• підвищуйте FF до 1.3–1.7;
• контролюйте появу jitter (дрібного тремтіння);
• якщо дрон стає “нервовим” — трохи зменшіть значення.

Для важких дронів це один із ключових параметрів, який реально впливає на відчуття керування.

Різниця налаштувань між Pitch і Roll

У більшості важких збірок центр мас зміщений:

• довгі акумулятори,
• корисне навантаження,
• GPS, антени, камери.

Через це вісь Pitch (тангаж) поводиться інакше, ніж Roll. Типова проблема — “кивання носом” при різкому скиданні газу або після маневру.

Рішення:

• підвищити значення Damping і Tracking для Pitch;
• залишити Roll менш агресивним;
• тестувати окремо реакцію по кожній осі.

Асиметричний тюнінг — нормальна практика для важких платформ.

Thrust Linearization

На великих пропелерах тяга розподіляється нерівномірно по діапазону газу. На низьких обертах дрон реагує “мляво”, а на високих — може виникати перенасичення і осциляції. Thrust Linearization вирівнює цю криву. Оптимальні значення:

• для 7"+: 20–25%;
• для особливо важких конфігурацій — інколи до 30%.

Ефект:

• кращий контроль на малому газі;
• більш передбачувана тяга;
• менше коливань на повному throttle.

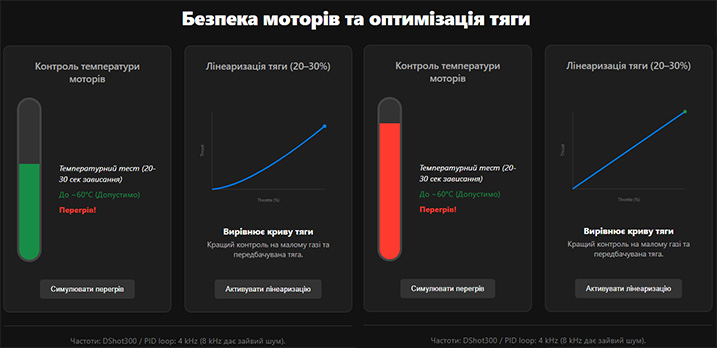

Критичні застереження

Контроль температури моторів: на важких дронах перегрів виникає значно швидше, ніж на легких. Тому, обов’язкова процедура після кожної зміни:

• 20–30 секунд зависання;
• посадка;
• перевірка температури.

Нормальний діапазон:

• до ~60°C — допустимо;
• гарячі, “обпікаючі” мотори — сигнал зменшити D-term або посилити фільтрацію.

Ігнорування цього пункту часто закінчується виходом з ладу моторів або ESC.

Частоти та протоколи

Для важких платформ немає сенсу гнатися за максимальними частотами. Рекомендована конфігурація:

• DShot300;
• PID loop: 4 kHz.

Чому не 8 kHz:

• зростає рівень шуму;
• більше навантаження на процесор FC;
• відсутній реальний приріст у керованості для інерційних систем.

Стабільність у цьому випадку важливіша за “цифри в налаштуваннях”.

Підбиття підсумків

Тюнінг важкого FPV-дрона — це робота з інерцією. Основний акцент зміщується з “агресивності” на контроль і демпфування. Правильна комбінація D-term, Feedforward і базових параметрів тяги дозволяє отримати стабільний, передбачуваний політ навіть при значному корисному навантаженні.

Базове налаштування Betaflight для важких FPV-дронів — це не формальність, а критичний етап, який визначає стабільність польоту, ефективність тяги та ресурс компонентів. Через велику масу і інерцію такі платформи потребують іншого підходу: більш обережних PID, посиленої фільтрації, коректно налаштованого Feedforward і уваги до балансу по осях.

Правильно виконана базова конфігурація — від прошивки FC і налаштування UART до Failsafe і GPS Rescue — дозволяє уникнути типових проблем: осциляцій, перегріву моторів і втрати керування. А грамотний початковий тюнінг створює основу для подальшої оптимізації під конкретне навантаження і сценарії польоту.

У підсумку, навіть важкий дрон із корисним навантаженням може літати передбачувано, плавно і безпечно — за умови, що налаштування виконані системно, а не “за замовчуванням”.
