Что такое гироскоп, где используется и зачем он нужен?

Статью подготовила

Катерина Помазан

Контент-менеджер, управляющая отделом

В современном мире мы ежедневно пользуемся устройствами, незаметно для нас поддерживающими точность и стабильность работы. Одним из таких «невидимых помощников» есть гироскоп — сенсор, измеряющий изменения ориентации в пространстве. Без него было бы невозможно стабилизировать полеты квадрокоптеров, ориентироваться в космосе или даже правильно отображать картинку на экране смартфона. Чтобы лучше понять, что такое гироскоп, рассмотрим историю его разработки, принципы работы и современное применение.

История создания гироскопа

Еще в античности люди замечали удивительные свойства детских игрушек-волчок, которые во время быстрого вращения оставались в вертикальном положении. Однако научный интерес к этому явлению появился значительно позже. Первой попыткой применить принцип волчка в практических целях считают 1743 год. Тогда английский моряк и изобретатель Джон Серсон (John Serson) разработал прибор под названием Whirling Speculum, известный также как "гироскопический уровень". Это была вращающаяся чаша, которую предлагали использовать на кораблях для определения горизонта во время тумана, когда секстант был бессилен. Несмотря на положительные результаты испытаний, идея не получила продолжения — Серсон трагически погиб в море во время шторма, и его изобретение было утрачено.

Дальнейшие попытки создания устройств для измерения ориентации появились в XIX веке. В 1852 году французский физик Жан Бернар Фуко разработал прибор, который назвал "гироскопом". (от греческих слов gyros — «вращение» и skopeo — «смотрю»). Он использовал вращающийся ротор, который сохранял устойчивое направление в пространстве независимо от положения корпуса. Это позволяло наглядно демонстрировать вращение Земли.

В XX веке гироскопы активно применялись в авиации, морском деле и военной технике. Механические системы были достаточно громоздкими, но снабжали навигацию даже там, где компас не работал — в подлодках или самолетах.
С появлением электроники и оптики началась эра новых поколений гироскопов: от массивных механических до компактных микросхем, которые сегодня установлены практически в каждом смартфоне.

Как работает гироскоп?

Основная функция гироскопа — определять угловые изменения ориентации. Другими словами, он «чувствует», как устройство возвращается или наклоняется в пространстве, и передает эти данные в виде электрического сигнала.

Принцип работы в зависимости от типа:

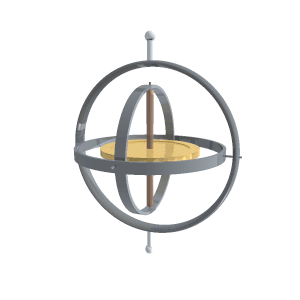

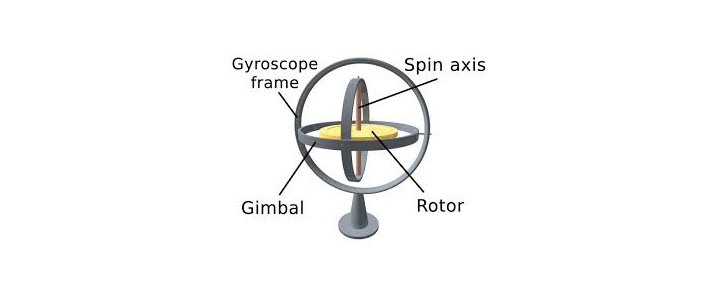

• Механический гироскоп сохраняет направление за счет инерции ротора, вращающегося на высокой скорости.

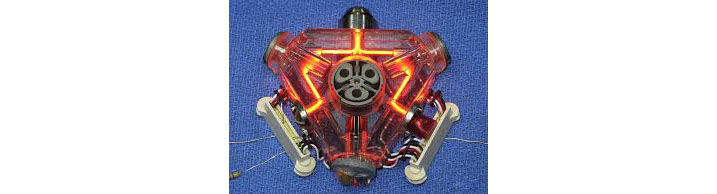

• Лазерный гироскоп принцип работы основан на интерференции световых волн: когда устройство вращается, возникает небольшое смещение частот двух лазерных лучей в замкнутом контуре, что позволяет фиксировать изменения положения.
• Волоконно-оптический гироскоп (FOG) использует тот же эффект, но вместо зеркал применяет оптическое волокно.

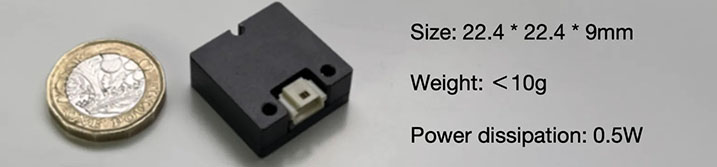

• Микроэлектромеханический (MEMS) работает благодаря измерению отклонения крошечных вибрирующих структур под действием силы Кориолиса.

Во всех случаях принцип один: фиксировать малейшие изменения движения и передавать их в систему управления.

Виды современных гироскопов

• 1. Механические

Классические конструкции с ротором. Используются все реже из-за больших габаритов и потребности в обслуживании.

• 2. Лазерные

Обеспечивают высокую точность, не имеют подвижных частей, что снижает износ. Используются в авиации, ракетной технике и космических аппаратах.

• 3. Волоконно-оптические

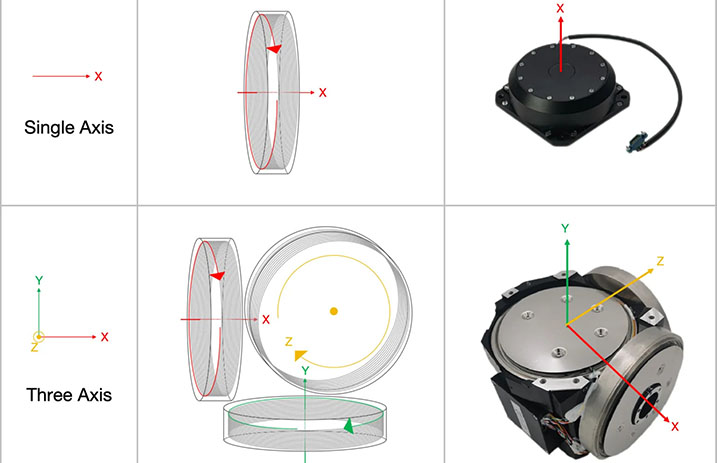

Еще более надежны, поскольку работают на базе оптоволокна. Устанавливаются в системах навигации самолетов и военной техники. Бывают одно- и трехосные.

• 4. MEMS-гироскопы

Наиболее распространены сегодня. Их можно найти в смартфонах, дронах, игровых контроллерах, автомобилях. Они сочетают компактность, дешевизну и достаточную точность для повседневных задач.

В современном мире большинство людей ежедневно взаимодействуют с гироскопами, даже не осознавая этого. Они интегрированы в смартфоны, планшеты, смарт-часы, портативные консоли, гарнитуры VR и другие электронные устройства. В большинстве случаев это MEMS-гироскопы, работающие в паре с акселерометрами. Их главная задача — определять положение гаджета в пространстве: экран повернут вверх или вниз, устройство используется в портретном или ландшафтном режиме, под которым углом наклонен и т.д. Такие сенсоры позволяют автоматически изменять ориентацию дисплея, считать шаги и жесты, реализовывать управление наклонами в мобильных играх и создавать эффекты дополненной реальности.

Следует также упомянуть о гиростабилизированных камерах, без которых невозможна качественная видеосъемка в движении. Современные дроны, экшн камеры и даже смартфоны используют миниатюрные гироскопы для систем оптической стабилизации. К примеру, в квадрокоптерах камера закрепляется на трехосном подвесе (гиббале) с электромоторами. Когда дрон ощущает вибрацию или качание, гироскоп мгновенно фиксирует изменение, а контроллер подает сигнал двигателям компенсировать это движение, удерживая камеру в стабильном положении. Благодаря этому даже при сильном ветре видео остается плавным и четким. Подобный принцип работает и в смартфонах: микрогироскоп в модуле камеры обнаруживает дрожь рук, после чего система сдвигает линзу или матрицу в противоположном направлении, что предотвращает размытие кадров.

Где используется гироскоп?

• Авиация и космос

В самолетах и космических кораблях гироскопы работают в составе инерциальных навигационных систем. Они позволяют летать даже без GPS, что критично в военных условиях или во время полетов вне атмосферы.

• Морское дело

Гироскопические компасы и стабилизаторы помогают большим судам держать курс и избегать колебаний.

• Автомобили

Системы стабилизации ESP и автопилоты беспилотных авто используют гироскопы для контроля движения и предотвращения заноса.

Смартфоны и гаджеты

Мы постоянно сталкиваемся с гироскопами, даже не догадываясь:

• автоматический поворот экрана;
• управление в VR-шлемах и играх;
• точный подсчет шагов и движений в фитнес-приложениях.

Гироскопы в радиоуправляемых летательных аппаратах

Сфера RC-моделизма — одна из тех, где гироскопы стали подлинным прорывом. Если раньше полеты дронов, моделей самолетов или крыльев требовали от пилота постоянной корректировки, то сегодня благодаря миниатюрным MEMS-гироскопам управление стало доступным даже новичкам.

Гироскоп в квадрокоптерах

В многороторных дронах гироскоп входит в состав полетного контроллера. Он отслеживает обороты вокруг трех осей (движение вперед/обратно, влево/вправо, вращение вокруг оси) и мгновенно передает данные контроллеру. Тот, в свою очередь, регулирует обороты моторов, компенсируя наклоны или вибрации. Благодаря этому дрон может зависать в одной точке, выполнять резкие маневры или плавно снимать видео.

Гироскоп в самолетах и крыльях

В RC-самолетах и крыловидных моделях гироскопы выполняют роль стабилизатора полета. Они автоматически корректируют отклонения от курса при ветре или турбулентности. Это особенно важно для FPV-полетов, когда пилот управляет моделью из очков или монитора и не всегда видит реальное положение самолета. Гироскопическая система делает полет более предсказуемым и безопасным. Большинство современных решений интегрированы с акселерометрами (например, в популярных модулях на базе чипа MPU-6050). Такое сочетание позволяет определять как угловые скорости, так и линейные ускорения, передавая данные микроконтроллеру, выполняющему мгновенные коррекции для стабильного полета.

Режимы работы

Многие современные контроллеры предлагают несколько режимов гироскопической стабилизации:

• Normal/Rate Mode — гироскоп лишь скрадывает резкие движения, оставляя пилоту полный контроль.
• Heading Hold / Lock Mode — прибор удерживает заданный курс, корректируя любые отклонения.
• 3D Flight Assist — для акробатики и фигур высшего пилотажа, когда гироскоп помогает сохранять стабильность во время резких маневров.

Основные задачи гироскопов

• Стабилизация. Приборы препятствуют произвольному вращению модели вокруг оси, обеспечивая надежное удержание в воздухе даже в ветреную погоду или во время зависания.
• Автоматическое выравнивание. Гироскопы компенсируют воздействие внешних факторов, таких как турбулентность или порывы ветра.
• Облегчение управления. В вертолетах они упрощают работу с хвостовым винтом, позволяя даже новичкам выполнять сложные полетные фигуры, включая полет хвостом вперед.

Типы гироскопов и их элементы

• Отдельные и интегральные модули. Они могут иметь разные алгоритмы, в частности режим Heading Hold, обеспечивающий стабильное вращение с заданной скоростью вне зависимости от воздействия ветра.

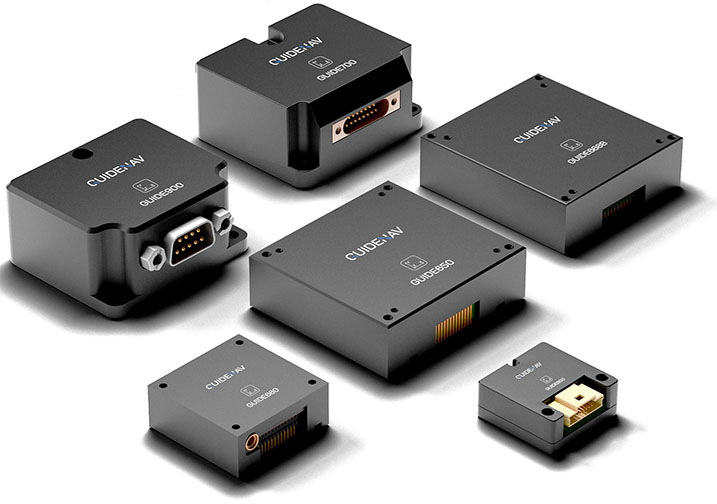

• Комбинированные датчики. Гироскопы в связке с акселерометрами формируют трехосные сенсоры, способные определять пространственную ориентацию и движение модели.
• Электроника и связь. Собранные показатели посылаются микроконтроллеру (часто через интерфейс I2C), где обрабатываются и трансформируются в команды для сервоприводов и регуляторов.

Будущее гироскопов

Сегодня ведутся разработки более компактных и более точных сенсоров. К примеру, квантовые гироскопы обещают обеспечить точную навигацию даже в средах, где GPS полностью недоступен (под землей, под водой, в космосе).
Гироскоп прошел долгий путь от тяжелых механических конструкций XIX века до микросхем размером с песчинку. Сегодня он стал основой авиации, автомобилей, смартфонов и беспилотников.

Если вы задумывались, что такое гироскоп и как он работает, то ответ прост: это сенсор, помогающий нам ориентироваться в пространстве, сохранять стабильность и двигаться уверенно даже там, где нет внешних ориентиров.

Гироскоп в полетном контроллере: Как убрать вибрации (Jello) на тяжелых FPV

Гироскоп (Gyro или IMU) — это один из важнейших сенсоров в полётном контроллере FPV-дрона. Он измеряет угловую скорость по осям Roll, Pitch и Yaw и передает эти данные в Betaflight для работы PID-регулятора. Если гироскоп получает “грязный” сигнал через вибрации, дрон начинает осцилливать, перегревать моторы или создавать так называемый Jello-эффект на видео.

Особенно это критически для тяжелых 7-10-дюймовых FPV-дронов, где большие пропеллеры, длинные лучи и высокий крутящий момент создают значительно больше механических резонансов, чем на легких 5-дюймовых квадрокоптерах.

Как работает гироскоп в FPV-дроне

Внутри полетного контроллера находится MEMS-гироскоп — микроскопический сенсор, фиксирующий даже минимальные изменения положения рамы в пространстве. Данные считываются тысячи раз в секунду и используются для мгновенной коррекции моторов.

Самые популярные гироскопы у FPV:

• MPU6000
• BMI270
• ICM42688P

MPU6000 долгое время считался “золотым стандартом” FPV через стабильную работу и хорошую совместимость с Betaflight. Его главный плюс — предполагаемое поведение даже на шумных сборниках. Но этот сенсор уже снят с производства, поэтому новые полеты все чаще используют BMI270 или ICM-серию.

BMI270 имеет лучшую внутреннюю фильтрацию шумов и более низкий уровень вибраций в low-frequency диапазоне. Это позволяет получить более чистый сигнал на современных FPV-сборниках. Но из-за особенностей работы Betaflight оптимальные настройки для него отличаются от MPU6000. Для тяжелых FPV-дронов критически важно не только правильно выбрать гироскоп, но и обеспечить ему механическую защиту от вибраций.

Аппаратное решение: силиконовые демпферы для стека

Самый эффективный способ уменьшить шум гироскопа — софт-маунт полетного контроллера через силиконовые демпферы или резиновые втулки. При твердом креплении стека к карбоновой раме все вибрации от моторов напрямую передаются на IMU. Особенно сильно это проявляется на:

• тяжелых 6S/8S сборниках;
• 7–10" пропеллерах;
• высокий PID gain;
• плохо отбалансированных пропеллерах;
• bent motor shaft.

Силиконовые демпферы работают как виброразвязка между рамой и полетом. Они гасят высокочастотные колебания до того, как они попадут в гироскоп. Для heavy FPV обычно используют:

• м’какие силиконовые втулки;
• TPU soft mount;
• резиновые шайбы под стек;
• отдельный soft mount для FC.

При этом нельзя слишком “расшатывать” стек. Если полетчик движется слишком свободно, появляются низкочастотные колебания и ухудшается управляемость. Оптимальный вариант — когда стек обладает легкой эластичностью, но не болтается внутри рамы.

Программное решение: RPM-фильтры в Betaflight

Даже идеальный soft mount не уберет все вибрации. Именно поэтому современный Betaflight использует RPM Filter — систему динамической фильтрации шумов от моторов.

RPM-фильтр анализирует реальные обороты каждого двигателя через bidirectional DShot и автоматически вырезает резонансные частоты.

На тяжелых FPV-дронах RPM-фильтрация дает огромный эффект:

• уменьшает нагрев моторов;
• убирает mid-throttle oscillation;
• улучшает плавность видео;
• снижает шум гироскопа;
• позволяет использовать более агрессивные PID.

Для heavy build рекомендуется:

• включить Bidirectional DShot;
• активировать RPM Filter;
• использовать 2-3 harmonics;
• не выключать Dynamic Notch без Blackbox-анализа;
• уменьшить Gyro LPF только после тестов.

Современные гироскопы BMI270 и ICM42688P позволяют использовать более легкие фильтры из-за более низкого уровня шума. Как понять, что проблема именно в вибрациях:

• Типичные симптомы “грязного” сигнала гироскопа:
• дрон трясет на высоком газе;
• с’появляются осцилляции после резкого punch-out;
• моторы сильно греются;
• FPV-камера имеет эффект Jello;
• в Blackbox видны шумные gyro trace;
• PID tuning почти не дает результата.

Сильные вибрации и Jello на тяжелых FPV-дронах не имеют одной конкретной причины. Обычно проблема состоит сразу из нескольких факторов: механических, электрических и программных. Поэтому стабильный результат дает только комплексный подход:

• балансировка пропеллеров;
• проверка моторов;
• soft mount стека;
• RPM-фильтр;
• правильные фильтры Betaflight;
• конденсатор low ESR на ESC.

Прежде всего, необходимо проверить пропеллеры. Даже небольшое искривление лопасти или плохая балансировка создает сильные высокочастотные колебания, которые передаются по всей раме. На 7-10-дюймовых FPV-дронах это особенно заметно из-за большого диаметра пропеллеров и высокой инерции. Поврежденный пропеллер часто вызывает Jello на определенном уровне газа или характерные осцилляции во время punch-out.

Второй важный элемент — моторы. Даже новый мотор может иметь кривой вал (bent shaft), поврежденный подшипник или плохую центровку колокола. Такие дефекты создают постоянный механический шум, воспринимаемый гироскопом как движение дрона. В результате Betaflight начинает излишне корректировать моторы, что вызывает перегрев и нестабильный полет. Особенно часто проблема проявляется после крашей.

Далее нужно изолировать полетный контроллер от вибраций рамы через soft mount стека. Для этого используют силиконовые демпферы, резиновые втулки или TPU-проставки. Их задача — погасить высокочастотные колебания до того, как они попадут в гироскоп. Но здесь важен баланс: если стек затянут слишком сильно — демпферы не работают; если слишком слабо — летчик начинает “плавать” внутри рамы.

Даже при хорошей механической сборке часть шума все равно остается, поэтому следующий этап — RPM-фильтрация в Betaflight. RPM Filter анализирует реальные обороты двигателя через bidirectional DShot и автоматически вырезает резонансные частоты. Для heavy FPV это один из самых эффективных инструментов борьбы с oscillation и перегревом моторов. Без RPM-фильтра большие пропеллеры часто создают настолько сильный шум, что стандартных фильтров Betaflight уже недостаточно.

Отдельную роль играют правильные фильтры Betaflight. Слишком слабая фильтрация пропускает шум в PID loop и вызывает осцилляцию. Слишком агрессивна — делает управление “ватным”, увеличивает задержку и ухудшает отклик дрона. Именно поэтому фильтры следует подбирать под конкретную раму, размер пропеллеров и тип моторов. Для тяжелых сборников FPV обычно оставляют Dynamic Notch включенным и очень осторожно уменьшают Gyro LPF.

Также многие недооценивают важность low ESR конденсатора на ESC. Мощные моторы и резкие изменения газа создают сильные скачки напряжения и электрический шум. Без качественного конденсатора эти помехи могут оказывать влияние на работу гироскопа и видеосистемы. В результате появляются random oscillation, desync моторов или помехи в FPV-видео. Особенно это актуально для 6S и 8S heavy build систем.

Заключение

Гироскоп в полетном контроллере напрямую влияет на стабильность полета, качество видео и поведение FPV-дрона под нагрузкой. На тяжелых 7-10-дюймовых сборках проблема вибраций становится особенно критической из-за больших пропеллеров, мощных моторов и высокого уровня механических резонансов.

Эффективная борьба с Jello и осцилляциями всегда требует комплексного подхода. Одних фильтров в Betaflight недостаточно, если рама или стек передают сильные вибрации на гироскоп. Именно поэтому правильный soft mount, качественные силиконовые демпферы, исправные моторы, сбалансированные пропеллеры и грамотно настроенный RPM Filter должны работать вместе.

Современные гироскопы BMI270 и ICM42688P позволяют получить более чистый сигнал и лучшую работу фильтров, но даже самый лучший IMU не компенсирует механические проблемы сборки. Чем чище сигнал получает полетный контроллер, тем стабильнее ведет дрон, меньше греются моторы и плавнее выглядит FPV-видео
