Що таке гіроскоп, де використовується і навіщо він потрібен?

Статтю підготувала

Катерина Помазан

Контент-менеджерка, керуюча відділом

У сучасному світі ми щодня користуємося пристроями, які непомітно для нас підтримують точність і стабільність роботи. Одним із таких «невидимих помічників» є гіроскоп — сенсор, що вимірює зміни орієнтації у просторі. Без нього було б неможливо стабілізувати польоти квадрокоптерів, орієнтуватися у космосі чи навіть правильно відображати картинку на екрані смартфона. Щоб краще зрозуміти, що таке гіроскоп, давайте розглянемо історію його розробки, принципи роботи та сучасне застосування.

Історія створення гіроскопа

Ще в античності люди помічали дивовижні властивості дитячих іграшок-дзиґ, які під час швидкого обертання залишалися у вертикальному положенні. Однак науковий інтерес до цього явища з’явився значно пізніше. Першою спробою застосувати принцип дзиґи в практичних цілях вважають 1743 рік. Тоді англійський моряк і винахідник Джон Серсон (John Serson) розробив прилад під назвою Whirling Speculum, відомий також як «гіроскопічний рівень». Це була обертова чаша, яку пропонували використовувати на кораблях для визначення горизонту під час туману, коли секстант був безсилий. Попри позитивні результати випробувань, ідея не отримала продовження — Серсон трагічно загинув у морі під час шторму, і його винахід було втрачено.

Подальші спроби створення пристроїв для вимірювання орієнтації з’явилися в XIX столітті. У 1852 році французький фізик Жан Бернар Фуко розробив прилад, який назвав «гіроскопом» (від грецьких слів gyros — «обертання» і skopeo — «дивлюся»). Він використав обертовий ротор, який зберігав сталий напрямок у просторі незалежно від положення корпусу. Це дозволяло наочно демонструвати обертання Землі.

У XX столітті гіроскопи активно застосовувалися в авіації, морській справі та військовій техніці. Механічні системи були досить громіздкими, але забезпечували навігацію навіть там, де компас не працював — у підводних човнах чи літаках.
З появою електроніки й оптики почалася ера нових поколінь гіроскопів: від масивних механічних до компактних мікросхем, які сьогодні встановлені практично у кожному смартфоні.

Як працює гіроскоп?

Основна функція гіроскопа — визначати кутові зміни орієнтації. Іншими словами, він «відчуває», як пристрій повертається або нахиляється у просторі, й передає ці дані у вигляді електричного сигналу.

Принцип роботи залежно від типу:

• Механічний гіроскоп зберігає напрямок за рахунок інерції ротора, який обертається на високій швидкості.
• Лазерний гіроскоп принцип роботи базується на інтерференції світлових хвиль: коли пристрій обертається, виникає невеликий зсув частот двох лазерних променів у замкненому контурі, що дозволяє фіксувати зміни положення.
• Волоконно-оптичний гіроскоп (FOG) використовує той самий ефект, але замість дзеркал застосовує оптичне волокно.
• Мікроелектромеханічний (MEMS) працює завдяки вимірюванню відхилення крихітних вібруючих структур під дією сили Коріоліса.

У всіх випадках принцип один: фіксувати найменші зміни руху та передавати їх у систему управління.

Види сучасних гіроскопів

• 1. Механічні

Класичні конструкції з ротором. Використовуються дедалі рідше через великі габарити та потребу в обслуговуванні.

• 2. Лазерні

Забезпечують високу точність, не мають рухомих частин, що знижує зношування. Використовуються в авіації, ракетній техніці та космічних апаратах.

• 3. Волоконно-оптичні

Ще більш надійні, оскільки працюють на базі оптоволокна. Встановлюються в системах навігації літаків і військової техніки. Бувають одно- і триосьові.

• 4. MEMS-гіроскопи

Найбільш поширені сьогодні. Їх можна знайти у смартфонах, дронах, ігрових контролерах, автомобілях. Вони поєднують компактність, дешевизну та достатню точність для повсякденних завдань.

У сучасному світі більшість людей щодня взаємодіють із гіроскопами, навіть не усвідомлюючи цього. Вони інтегровані в смартфони, планшети, смарт-годинники, портативні консолі, VR-гарнітури та інші електронні пристрої. У більшості випадків це MEMS-гіроскопи, що працюють у парі з акселерометрами. Їхнє головне завдання — визначати положення гаджета у просторі: екран повернутий догори чи вниз, пристрій використовується в портретному або ландшафтному режимі, під яким кутом нахилений тощо. Такі сенсори дозволяють автоматично змінювати орієнтацію дисплея, рахувати кроки та жести, реалізовувати керування нахилами у мобільних іграх і створювати ефекти доповненої реальності.

Варто також згадати про гіростабілізовані камери, без яких неможлива якісна відеозйомка в русі. Сучасні дрони, екшн-камери та навіть смартфони використовують мініатюрні гіроскопи для систем оптичної стабілізації. Наприклад, у квадрокоптерах камера закріплюється на тривісному підвісі (гімбалі) з електромоторами. Коли дрон відчуває вібрацію чи хитання, гіроскоп миттєво фіксує зміну, а контролер подає сигнал двигунам компенсувати цей рух, утримуючи камеру в стабільному положенні. Завдяки цьому навіть при сильному вітрі відео залишається плавним і чітким. Подібний принцип працює й у смартфонах: мікрогіроскоп у модулі камери виявляє тремтіння рук, після чого система зсуває лінзу або матрицю в протилежному напрямку, що запобігає розмиттю кадрів.

Де використовується гіроскоп?

• Авіація та космос

У літаках і космічних кораблях гіроскопи працюють у складі інерціальних навігаційних систем. Вони дозволяють літати навіть без GPS, що критично у військових умовах чи під час польотів за межами атмосфери.

• Морська справа

Гіроскопічні компаси й стабілізатори допомагають великим суднам тримати курс та уникати коливань.

• Автомобілі

Системи стабілізації ESP та автопілоти безпілотних авто використовують гіроскопи для контролю руху й запобігання заносу.

Смартфони та гаджети

Ми постійно стикаємося з гіроскопами, навіть не здогадуючись:

• автоматичний поворот екрана;
• управління у VR-шоломах та іграх;
• точний підрахунок кроків і рухів у фітнес-додатках.

Гіроскопи в радіокерованих літальних апаратах

Сфера RC-моделізму — одна з тих, де гіроскопи стали справжнім проривом. Якщо раніше польоти дронів, моделей літаків чи крил вимагали від пілота постійного коригування, то сьогодні завдяки мініатюрним MEMS-гіроскопам керування стало доступним навіть новачкам.

Гіроскоп у квадрокоптерах

У багатороторних дронах гіроскоп входить до складу політного контролера. Він відстежує оберти навколо трьох осей (рух уперед/назад, вліво/вправо, обертання навколо осі) й миттєво передає дані контролеру. Той, у свою чергу, регулює оберти моторів, компенсуючи нахили чи вібрації. Завдяки цьому дрон може зависати в одній точці, виконувати різкі маневри чи плавно знімати відео.

Гіроскоп у літаках і крилах

У RC-літаках та крилоподібних моделях гіроскопи виконують роль стабілізатора польоту. Вони автоматично коригують відхилення від курсу під час вітру чи турбулентності. Це особливо важливо для FPV-польотів, коли пілот керує моделлю з окулярів чи монітора й не завжди бачить реальне положення літака. Гіроскопічна система робить політ більш передбачуваним і безпечним.
Більшість сучасних рішень інтегровані з акселерометрами (наприклад, у популярних модулях на базі чипа MPU-6050). Така комбінація дає змогу визначати як кутові швидкості, так і лінійні прискорення, передаючи дані мікроконтролеру, який виконує миттєві корекції для стабільного польоту.

Режими роботи

Багато сучасних контролерів пропонують кілька режимів гіроскопічної стабілізації:

• Normal / Rate Mode — гіроскоп лише приглушує різкі рухи, залишаючи пілоту повний контроль.
• Heading Hold / Lock Mode — прилад утримує заданий курс, коригуючи будь-які відхилення.
• 3D Flight Assist — для акробатики та фігур вищого пілотажу, коли гіроскоп допомагає зберігати стабільність під час різких маневрів.

Основні завдання гіроскопів

• Стабілізація. Прилади перешкоджають довільному обертанню моделі навколо осі, забезпечуючи надійне утримання в повітрі навіть у вітряну погоду чи під час висіння.
• Автоматичне вирівнювання. Гіроскопи компенсують дію зовнішніх факторів, таких як турбулентність чи пориви вітру.
• Полегшення керування. У вертольотах вони спрощують роботу з хвостовим гвинтом, дозволяючи навіть новачкам виконувати складні польотні фігури, включно з польотом хвостом уперед.

Типи гіроскопів та їх елементи

• Окремі й інтегральні модулі. Вони можуть мати різні алгоритми, зокрема режим Heading Hold, що забезпечує стабільне обертання з заданою швидкістю незалежно від впливу вітру.
• Комбіновані датчики. Гіроскопи у зв’язці з акселерометрами формують тривісні сенсори, здатні визначати просторову орієнтацію та рух моделі.
• Електроніка та зв’язок. Зібрані показники надсилаються до мікроконтролера (часто через інтерфейс I2C), де обробляються й трансформуються у команди для сервоприводів та регуляторів.

Майбутнє гіроскопів

Сьогодні ведуться розробки ще компактніших і точніших сенсорів. Наприклад, квантові гіроскопи обіцяють забезпечити точну навігацію навіть у середовищах, де GPS повністю недоступний (під землею, під водою, у космосі).
Гіроскоп пройшов довгий шлях від важких механічних конструкцій XIX століття до мікросхем розміром із піщинку. Сьогодні він став основою для авіації, автомобілів, смартфонів і безпілотників.

Якщо ви замислювалися, що таке гіроскоп і як він працює, то відповідь проста: це сенсор, який допомагає нам орієнтуватися у просторі, зберігати стабільність і рухатися впевнено навіть там, де немає зовнішніх орієнтирів.

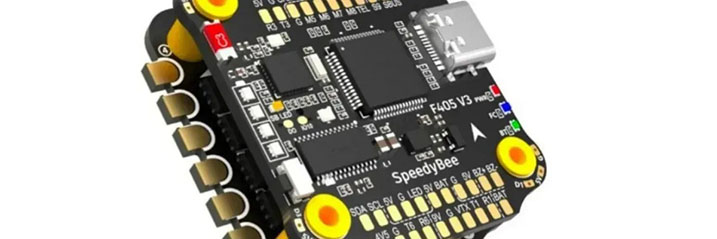

Гіроскоп у польотному контролері: Як прибрати вібрації (Jello) на важких FPV

Гіроскоп (Gyro або IMU) — це один із найважливіших сенсорів у польотному контролері FPV-дрона. Саме він вимірює кутову швидкість по осях Roll, Pitch і Yaw та передає ці дані в Betaflight для роботи PID-регулятора. Якщо гіроскоп отримує “брудний” сигнал через вібрації, дрон починає осцилювати, перегрівати мотори або створювати так званий Jello-ефект на відео.

Особливо це критично для важких 7–10-дюймових FPV-дронів, де великі пропелери, довгі промені та високий крутний момент створюють значно більше механічних резонансів, ніж на легких 5-дюймових квадрокоптерах.

Як працює гіроскоп у FPV-дроні

Всередині польотного контролера знаходиться MEMS-гіроскоп — мікроскопічний сенсор, який фіксує навіть мінімальні зміни положення рами у просторі. Дані зчитуються тисячі разів за секунду та використовуються для миттєвої корекції роботи моторів.

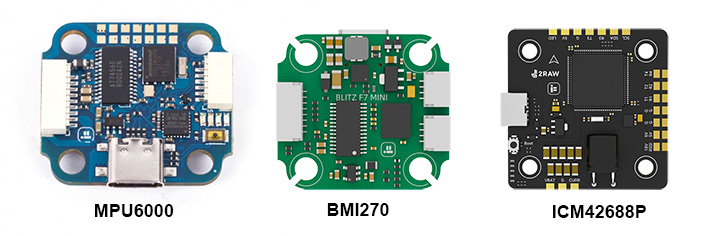

Найпопулярніші гіроскопи у FPV:

• MPU6000
• BMI270
• ICM42688P

MPU6000 довгий час вважався “золотим стандартом” FPV через стабільну роботу та хорошу сумісність із Betaflight. Його головний плюс — передбачувана поведінка навіть на шумних збірках. Але цей сенсор уже знятий із виробництва, тому нові польотники дедалі частіше використовують BMI270 або ICM-серію.

BMI270 має кращу внутрішню фільтрацію шумів та нижчий рівень вібрацій у low-frequency діапазоні. Це дозволяє отримати чистіший сигнал на сучасних FPV-збірках. Але через особливості роботи Betaflight оптимальні налаштування для нього відрізняються від MPU6000. Для важких FPV-дронів критично важливо не лише правильно вибрати гіроскоп, а й забезпечити йому механічний захист від вібрацій.

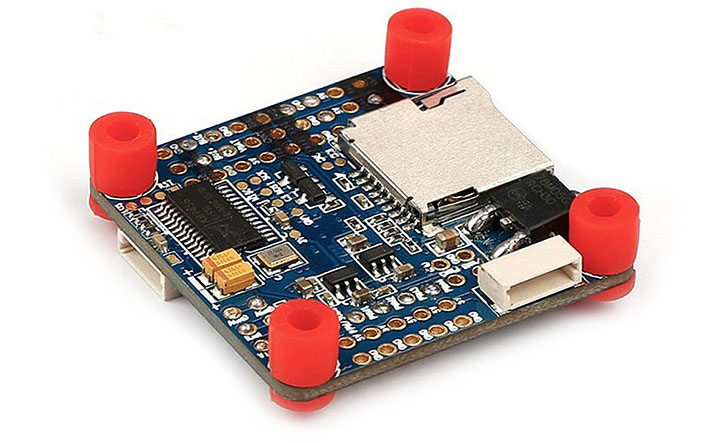

Апаратне рішення: силіконові демпфери для стека

Найефективніший спосіб зменшити шум гіроскопа — софт-маунт польотного контролера через силіконові демпфери або гумові втулки. При жорсткому кріпленні стеку до карбонової рами всі вібрації від моторів напряму передаються на IMU. Особливо сильно це проявляється на:

• важких 6S/8S збірках;
• 7–10" пропелерах;
• високому PID gain;
• погано відбалансованих пропелерах;
• bent motor shaft.

Силіконові демпфери працюють як вібророзв’язка між рамою та польотником. Вони гасять високочастотні коливання ще до того, як вони потраплять у гіроскоп. Для heavy FPV зазвичай використовують:

• м’які силіконові втулки;
• TPU soft mount;
• гумові шайби під стек;
• окремий soft mount для FC.

При цьому не можна надто “розхитувати” стек. Якщо польотник рухається занадто вільно, з’являються низькочастотні коливання та погіршується керованість. Оптимальний варіант — коли стек має легку еластичність, але не бовтається всередині рами.

Програмне рішення: RPM-фільтри в Betaflight

Навіть ідеальний soft mount не прибере всі вібрації. Саме тому сучасний Betaflight використовує RPM Filter — систему динамічної фільтрації шумів від моторів.

RPM-фільтр аналізує реальні оберти кожного мотора через bidirectional DShot та автоматично вирізає резонансні частоти.

На важких FPV-дронах RPM-фільтрація дає величезний ефект:

• зменшує нагрів моторів;
• прибирає mid-throttle oscillation;
• покращує плавність відео;
• знижує шум гіроскопа;
• дозволяє використовувати агресивніші PID.

Для heavy build рекомендується:

• увімкнути Bidirectional DShot;
• активувати RPM Filter;
• використовувати 2–3 harmonics;
• не вимикати Dynamic Notch без Blackbox-аналізу;
• зменшити Gyro LPF лише після тестів.

Сучасні гіроскопи BMI270 та ICM42688P дозволяють використовувати легші фільтри через нижчий рівень шуму. Як зрозуміти, що проблема саме у вібраціях:

• Типові симптоми “брудного” сигналу гіроскопа:
• дрон трясе на високому газі;
• з’являються осциляції після різкого punch-out;
• мотори сильно гріються;
• FPV-камера має Jello-ефект;
• у Blackbox видно шумні gyro trace;
• PID tuning майже не дає результату.

Сильні вібрації та Jello на важких FPV-дронах не мають однієї конкретної причини. Зазвичай проблема складається одразу з кількох факторів: механічних, електричних і програмних. Саме тому стабільний результат дає лише комплексний підхід:

• балансування пропелерів;
• перевірка моторів;
• soft mount стеку;
• RPM-фільтр;
• правильні фільтри Betaflight;
• конденсатор low ESR на ESC.

Перш за все необхідно перевірити пропелери. Навіть невелике викривлення лопаті або погане балансування створює сильні високочастотні коливання, які передаються по всій рамі. На 7–10-дюймових FPV-дронах це особливо помітно через великий діаметр пропелерів і високу інерцію. Пошкоджений пропелер часто викликає Jello на певному рівні газу або характерні осциляції під час punch-out.

Другий важливий елемент — мотори. Навіть новий мотор може мати кривий вал (bent shaft), пошкоджений підшипник або погане центрування дзвона. Такі дефекти створюють постійний механічний шум, який гіроскоп сприймає як рух дрона. У результаті Betaflight починає зайво коригувати мотори, що викликає перегрів і нестабільний політ. Особливо часто проблема проявляється після крашів.

Далі потрібно ізолювати польотний контролер від вібрацій рами через soft mount стеку. Для цього використовують силіконові демпфери, гумові втулки або TPU-проставки. Їхнє завдання — погасити високочастотні коливання ще до того, як вони потраплять у гіроскоп. Але тут важливий баланс: якщо стек затягнутий надто сильно — демпфери не працюють; якщо занадто слабо — польотник починає “плавати” всередині рами.

Навіть при хорошій механічній збірці частина шуму все одно залишається, тому наступний етап — RPM-фільтрація в Betaflight. RPM Filter аналізує реальні оберти моторів через bidirectional DShot та автоматично вирізає резонансні частоти. Для heavy FPV це один із найефективніших інструментів боротьби з oscillation і перегрівом моторів. Без RPM-фільтра великі пропелери часто створюють настільки сильний шум, що стандартних фільтрів Betaflight уже недостатньо.

Окрему роль відіграють правильні фільтри Betaflight. Надто слабка фільтрація пропускає шум у PID loop і викликає осциляції. Надто агресивна — робить керування “ватним”, збільшує затримку та погіршує відгук дрона. Саме тому фільтри потрібно підбирати під конкретну раму, розмір пропелерів і тип моторів. Для важких FPV-збірок зазвичай залишають Dynamic Notch увімкненим і дуже обережно зменшують Gyro LPF.

Також багато хто недооцінює важливість low ESR конденсатора на ESC. Потужні мотори та різкі зміни газу створюють сильні стрибки напруги й електричний шум. Без якісного конденсатора ці перешкоди можуть впливати на роботу гіроскопа та відеосистеми. У результаті з’являються random oscillation, desync моторів або перешкоди у FPV-відео. Особливо це актуально для 6S та 8S heavy build систем.

Заключення

Гіроскоп у польотному контролері напряму впливає на стабільність польоту, якість відео та поведінку FPV-дрона під навантаженням. На важких 7–10-дюймових збірках проблема вібрацій стає особливо критичною через великі пропелери, потужні мотори та високий рівень механічних резонансів.

Ефективна боротьба з Jello та осциляціями завжди потребує комплексного підходу. Одних лише фільтрів у Betaflight недостатньо, якщо рама або стек передають сильні вібрації на гіроскоп. Саме тому правильний soft mount, якісні силіконові демпфери, справні мотори, збалансовані пропелери та грамотно налаштований RPM Filter повинні працювати разом.

Сучасні гіроскопи BMI270 та ICM42688P дозволяють отримати чистіший сигнал і кращу роботу фільтрів, але навіть найкращий IMU не компенсує механічні проблеми збірки. Чим чистіший сигнал отримує польотний контролер, тим стабільніше поводиться дрон, менше гріються мотори та плавніше виглядає FPV-відео
