Розрахунок тяги та підбір моторів для важких FPV-дронів (7–10 дюймів) під корисне навантаження

Статтю підготувала

Катерина Помазан

Контент-менеджерка, керуюча відділом

Якщо ви не розумієте, що означає KV, як читати маркування статора або чим відрізняється 2207 від 2806.5 — спочатку ознайомтесь із нашою базовою статтею про вибір моторів. Вона закриває фундамент: терміни, принципи роботи та базову логіку підбору.

Цей матеріал — наступний рівень. Тут не буде загальних порад на кшталт «візьміть популярний мотор і полетить». Ми розглядаємо інженерний підхід до складання важких FPV-дронів: як порахувати тягу під конкретне навантаження, як не помилитися з KV, і чому неправильна зв’язка «мотор + пропелер» призводить до перегріву ще до першого нормального польоту.

У статті ви отримаєте практичні орієнтири для збірок на 7, 8 і 10 дюймів із корисним навантаженням 1.5–3 кг: реальні значення тяги, робочі діапазони струмів, типові конфігурації моторів і пропелерів, а також пояснення, як ці параметри пов’язані між собою. Це концентрована інформація для тих, хто будує не «для тесту», а під конкретну задачу з прогнозованим результатом.

Правило тягоозброєності (Thrust-to-Weight Ratio)

Ключовий параметр — співвідношення сумарної тяги до повної маси дрона (Thrust-to-Weight Ratio, TWR). Це базова метрика, яка визначає, чи зможе дрон не лише відірватися від землі, а й ефективно маневрувати, тримати висоту під навантаженням і працювати без перевантаження компонентів.

TWR=Total ThrustAll/All-up Weight

Що входить у розрахунок:

• Total Thrust — сумарна максимальна тяга всіх моторів. Вона береться не «з голови», а з тестів (thrust tables) для конкретної зв’язки мотор + пропелер + напруга.
• All-up Weight (AUW) — повна злітна маса: рама, мотори, ESC, FC, відеосистема, батарея і корисне навантаження. Ігнорування будь-якого елементу дає хибний результат.

Як це працює на практиці:

• TWR = 1:1 → дрон лише компенсує власну вагу. Фактично це режим «висіння на максимумі», без запасу. Політ нестабільний або неможливий.
• TWR ≈ 1.5:1 → можливий зліт, але без маневрування. Будь-яке просідання напруги або вітер призводять до втрати висоти.
• TWR = 2:1 → мінімально робочий варіант для важких FPV. Є невеликий запас, але мотори працюють близько до межі.
• TWR = 3:1 → оптимум для стабільних платформ. З’являється контроль, адекватна реакція на газ і менше теплове навантаження.
• TWR > 3:1 → технічно правильно, але з компромісами: більші мотори, більша вага і споживання.

Критично важливий момент: TWR рахується по максимальній тязі, але дрон більшість часу літає на 30–60% газу. Якщо ваш розрахунок дає TWR ≈ 2:1, у реальному польоті ви будете постійно працювати на 60–80% газу. Це:

• підвищує температуру моторів і ESC,
• знижує ККД,
• різко скорочує ресурс.

Приклад розрахунку:

• AUW = 4 кг
• Один мотор дає 2.5 кг тяги
• 4 мотори → 10 кг сумарної тяги → TWR = 10 / 4 = 2.5

Це означає:

• дрон злетить і буде керованим,
• але працюватиме в навантаженому режимі,
• для стабільної платформи краще прагнути до 3:1 (тобто ~12 кг тяги).

Отже, TWR — це не просто «чи злетить». Це показник запасу потужності, температурного режиму і ресурсу всієї силової установки. Помилка на цьому етапі призводить або до «ватного» дрона без тяги, або до перегріву й деградації моторів уже в перших польотах.

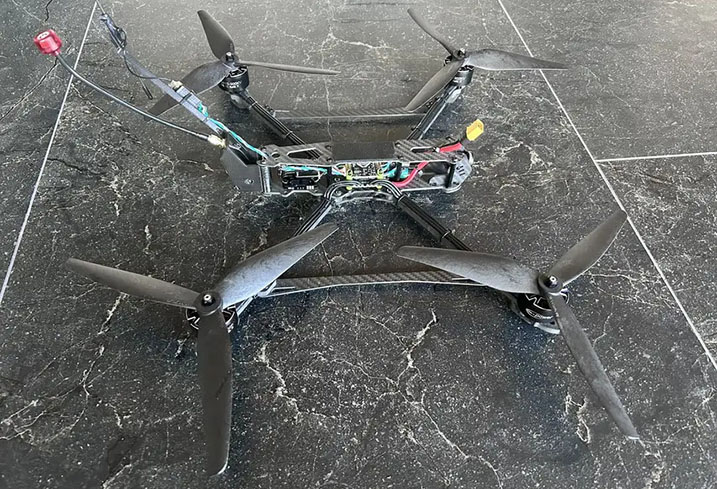

Складання 7-дюймового FPV-дрона під навантаження ~1.5 кг

Почнемо з того, як виглядає типова «жива» конфігурація, яку реально використовують, а не теоретичні варіанти. Повна вага дрона (AUW) складає приблизно 2.5–3 кг. Сюди входить усе: рама, мотори, електроніка, батарея і корисне навантаження. Це важливо — новачки часто рахують лише «суху» вагу і отримують помилкові результати.

Що таке рама 7 дюймів?

Все просто, це означає, що дрон розрахований під 7-дюймові пропелери. Такі рами — оптимальний баланс між розміром, ефективністю і маневреністю. Зверніть увагу на цей розділ каталогу: Рами, тут зібрані різні варіанти.

Батарея: тільки 6S

6S вважається стандартом для важких FPV не через «популярність», а через ефективність роботи силової системи. Дрону потрібна певна потужність для польоту, і вона визначається простою залежністю:

P=U⋅I

Ту саму потужність можна отримати або підвищенням напруги (U), або збільшенням струму (I). І саме тут 6S має ключову перевагу. Наприклад, для ~1500 Вт:

• 4S (≈14.8 В) → ~100 А
• 6S (≈22.2 В) → ~67 А

Менший струм — це критично. Втрати на нагрів залежать від квадрату струму. Тобто при роботі на 4S компоненти гріються значно сильніше. Це призводить до перегріву моторів, деградації магнітів і перевантаження ESC.

Друга проблема — просідання напруги. На високих струмах 4S батарея сильніше «просідає», оберти падають, і дрон втрачає тягу саме під навантаженням. На 6S ця проблема значно менша.

У реальному польоті це виглядає так:

• 4S → політ на 70–90% газу, високий нагрів
• 6S → 40–60% газу, стабільна робота і запас потужності

6S не робить дрон «сильнішим», але дозволяє передати ту саму потужність з меншими втратами, нижчим нагрівом і кращим контролем. Саме тому для важких FPV (7–10") це фактично єдиний технічно виправданий варіант.

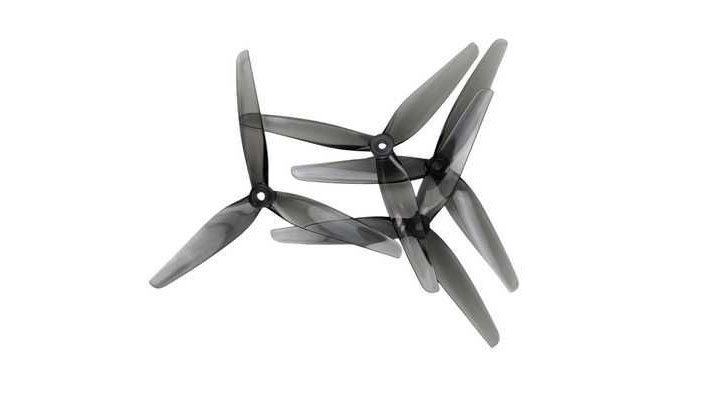

Пропелери для рами 7 дюймів

Рекомендовані пропелери для важких семидюймових дронів 7x3.5 – 7x4.5. Їх значення описує геометрію пропелера і напряму впливає на тягу, струм і температуру моторів. Перше число (7) — це діаметр у дюймах. Фактично — «розмах» лопатей. Чим більший діаметр:

• тим більший об’єм повітря пропелер «захоплює» за оберт
• тим вища потенційна тяга при тих самих обертах

Але зростає і навантаження на мотор — потрібен більший крутний момент.

Друге число (3.5–4.5) — це крок (pitch). Спрощено: на яку відстань пропелер «просувається вперед» за один оберт у ідеальних умовах. Це аналог «передачі»:

• малий крок → «коротка передача»
• великий крок → «довга передача»

Швидко розберемось як це впливає на роботу, наприклад, менший крок (7x3.5):

• легше розкручується
• нижчий струм і температура
• плавніша реакція на газ
• ефективний для довгого польоту

Мінус — менша максимальна тяга.

Середній крок (7x4):

• баланс між тягою і навантаженням
• типовий вибір для 7" під навантаження
• стабільний струм без різких піків

Більший крок (7x4.5):

• більше тяги на повному газі
• краще «тягне» важкий дрон
• але різко росте струм
• швидше гріються мотори і ESC

Критичний момент: збільшення кроку навіть на 0.5 дає відчутний приріст навантаження. Якщо мотор або KV підібрані неправильно, це швидко призводить до перегріву. Практично:

• для важких, але ефективних збірок — 7x3.5–7x4
• якщо потрібен максимум тяги (коротка місія) — 7x4–7x4.5
• завжди контролюйте температуру після зміни пропелера

Діаметр визначає «скільки повітря», а крок — «як агресивно його штовхають». Баланс між ними — ключ до ефективної та надійної роботи дрона.

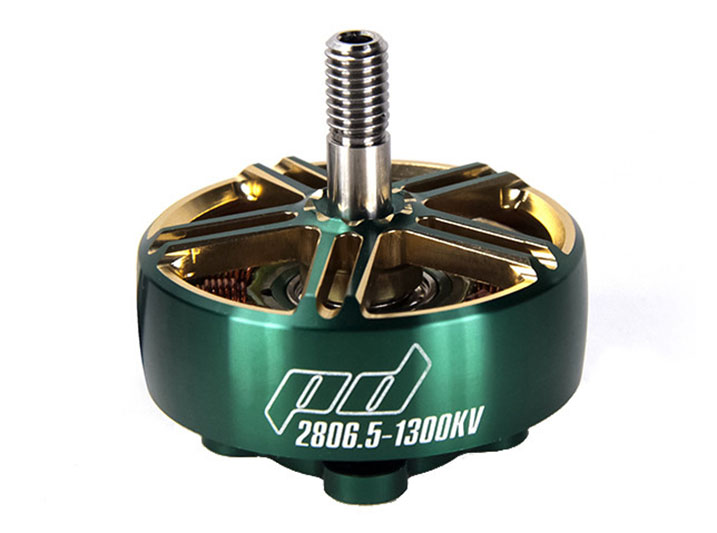

Чому мотори 2806.5 — це «золота середина»

Маркування 2806.5 означає розмір статора (внутрішньої частини мотора). Якщо спростити: 28 мм — діаметр, 6.5 мм — висота двигуна. Це прямо впливає на поведінку мотора. Що дає саме 2806.5:

• достатню «силу» (крутний момент), щоб крутити 7-дюймові пропелери
• адекватне споживання струму (приблизно 35–45A у піку)
• нормальний контроль, особливо на середньому газі (де дрон літає більшість часу)

Менший мотор (наприклад 2207) — буде перегріватися, а більший, в свою чергу — додасть ваги без реального виграшу для 7".

Який KV обрати

Для 6S оптимальний діапазон: 1200–1400KV, хоча найчастіше використовують саме ~1300KV. Маємо просте пояснення:

• високий KV → більше обертів, але більше нагріву
• низький KV → стабільніше під навантаженням

Отже, 1300KV — це баланс між тягою і температурою. Розрахуємо, скільки тяги це дає в реальності. Беремо типовий варіант:

• мотор 2806.5 1300KV
• пропелер 7x4

На повному газі один мотор дає приблизно 1.6–1.8 кг тяги. Оскільки моторів 4, то загальна тяга складає приблизно 6.5–7.2 кг.

Чи вистачить цього для польоту

Беремо дрон вагою 3 кг:

• TWR=7/3≈2.3

Що це означає простою мовою:

• дрон злетить без проблем
• буде керованим
• але запас тяги невеликий

Практичний висновок

• для «камікадзе» (разовий політ) — цього достатньо
• для «бомбера» (з поверненням) — вже на межі

Чому «на межі»:

• доведеться літати на підвищеному газі
• мотори будуть грітися
• менший запас на вітер і просідання батареї

Що можна покращити:

• зменшити вагу
• або поставити ефективніші пропелери (обережно з навантаженням)

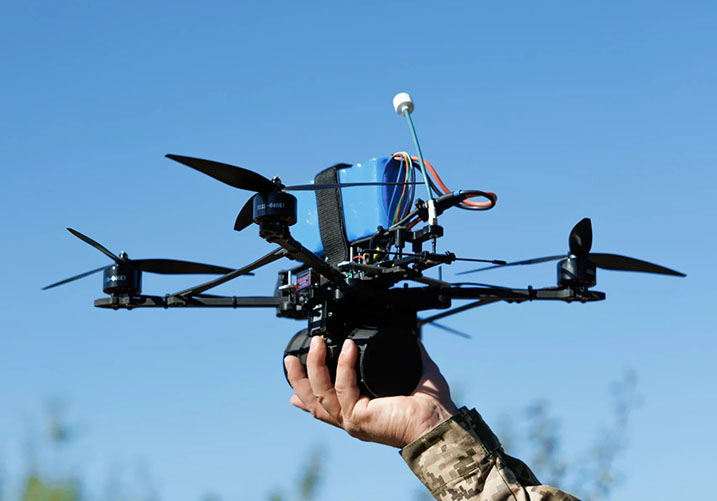

Складання 10 дюймового FPV дрону (навантаження 2.5–3 кг)

Для важких платформ на 10-дюймових пропелерах типова злітна маса (AUW) знаходиться в межах 5–6 кг. Це вже інший клас навантажень, де рішення для 7" перестають працювати ефективно. Використовується рама 9–10", батарея — виключно 6S, а пропелери зазвичай у діапазоні 10x4.5–10x6. Саме такі пропи дозволяють створювати достатню тягу без критичного перевантаження системи.

На цьому етапі принципово змінюється підхід до вибору моторів. Популярні формати 28xx (2806.5, 2808 тощо), які добре працюють на 7–8", уже не справляються з великими пропелерами. Основна причина — недостатній крутний момент. Мотор фізично не може ефективно розкручувати 10-дюймовий проп під навантаженням без різкого росту струму і перегріву.

Тому використовуються мотори з більшим статором — 3110 або 3115. Збільшений об’єм статора означає більшу площу магнітної взаємодії, а отже — вищий крутний момент. Це дає змогу стабільно працювати з великими пропелерами, тримати оберти під навантаженням і не виходити за межі допустимого струму.
Щодо KV, оптимальний діапазон для таких збірок — 700–900KV при живленні від 6S. Найчастіше використовують значення близько 900KV як компроміс між тягою і температурним режимом. Вищий KV у цьому класі вже створює надмірне навантаження, а нижчий — знижує динаміку.

У реальних умовах мотор 3115 900KV з пропелером 10x5 здатен видавати приблизно 2.8–3.2 кг тяги на один мотор. Для квадрокоптера це дає сумарно близько 11–12.5 кг. Якщо взяти дрон із вагою 5.5 кг, співвідношення тяги до ваги становитиме приблизно 2.2:1.

TWR=12/5.5≈2.2

Такий показник означає, що дрон здатен стабільно злетіти і виконувати базові маневри, але працює без значного запасу по тязі. У практиці це вважається робочим мінімумом для важких платформ. Якщо потрібна стабільна робота в режимі «бомбера» (з маневруванням, запасом по газу і меншим нагрівом), варто або зменшувати загальну вагу, або переходити на більш ефективні (але обережно підібрані) пропелери з більшим кроком.

Перегрів і помилки з KV

Критична помилка — ставити високий KV на важкий пропелер. Що відбувається:

• мотор намагається крутити проп швидше, ніж дозволяє навантаження
• струм різко зростає
• перегрів обмоток → деградація магнітів

Типовий кейс:

• 2806.5 1700KV + 7" проп + важкий дрон
• → миттєвий перегрів навіть на 60–70% газу

Правило:

• більший проп → нижчий KV
• більша вага → ще нижчий KV

Розрахунок тяги — це не допоміжний етап, а база, з якої починається будь-яка важка FPV-збірка. Якщо ігнорувати цей параметр, дрон або взагалі не покаже адекватного польоту, або працюватиме в режимі постійного перевантаження. У такому стані мотори швидко перегріваються, ефективність падає, а ресурс силової установки скорочується в рази. Саме тому інженерний підхід починається з оцінки співвідношення тяги до ваги і закладання достатнього запасу, а не з підбору «популярних» компонентів.

Практика показує, що для важких платформ критично важливо утримувати TWR щонайменше на рівні 2:1, а для стабільної та керованої роботи — ближче до 3:1. Це дозволяє дрону літати не на межі можливостей, а в ефективному діапазоні газу, з меншим нагрівом і кращим контролем. Вибір моторів має йти від пропелера і навантаження: саме діаметр і крок пропа визначають необхідний крутний момент, а не навпаки. Зі збільшенням ваги неминуче знижується оптимальний KV, оскільки високі оберти під навантаженням призводять до різкого росту струму і температури.

Окремо варто підкреслити роль живлення: у важких збірках використання 6S — це технічна необхідність, а не рекомендація. Вища напруга дозволяє передати ту саму потужність із меншими струмами, що безпосередньо впливає на стабільність і довговічність системи. У підсумку більшість проблем у важких FPV пов’язані не з якістю компонентів, а з некоректною інженерною зв’язкою між KV, пропелером і реальною вагою дрона. Саме точний розрахунок дозволяє уникнути цих помилок і отримати прогнозований результат.
