Блоки живлення для квадрокоптерів та FPV дронів: як вибрати

Статтю підготувала

Катерина Помазан

Контент-менеджерка, керуюча відділом

Неправильно підібраний блок живлення здатен обмежити можливості навіть найпотужнішого зарядного пристрою. Якщо джерело не забезпечує необхідну напругу або струм, зарядка автоматично знижує потужність, працює нестабільно або взагалі переходить у режим захисту. У результаті акумулятори заряджаються повільніше, ніж передбачено, а потенціал дорогого обладнання використовується лише частково.

Проблема особливо помітна під час роботи з LiPo 4–8S. Такі акумулятори потребують високої потужності, а при паралельній зарядці навантаження різко зростає. Слабкий блок живлення викликає просідання напруги, перегрів, шум вентиляторів і нестабільну роботу системи. У гіршому випадку можливі помилки заряджання або аварійне вимкнення.

Для польових станцій і інтенсивних тренувань вимоги ще вищі. Коли потрібно швидко підготувати кілька комплектів акумуляторів, саме стабільне джерело живлення визначає швидкість циклу заряджання, безпеку батарей і ресурс обладнання. Тому при роботі з потужними зарядками, паралельними платами та багатобанковими LiPo питання надійного та правильно розрахованого блоку живлення стає критичним елементом усієї FPV інфраструктури.

Чому блок живлення важливий для FPV

Блок живлення перетворює змінну напругу 220 В у стабілізовану постійну 12–24 В для зарядних пристроїв. Його параметри визначають:

• максимальну потужність заряджання;
• стабільність струму під навантаженням;
• швидкість роботи з кількома акумуляторами;
• безпеку всієї системи.

Саме тому найкращі бп для квадрокоптерів — це не найдешевші моделі, а ті, що відповідають вашій конфігурації зарядного обладнання.

Основні параметри вибору

• 1. Напруга виходу

Найпоширеніші варіанти — 12 В та 24 В.

12 В підходить для більшості компактних зарядних пристроїв потужністю до 300–400 Вт.

24 В ефективніші для потужних зарядок 600–1000 Вт, оскільки дозволяють зменшити струм на вході та втрати.

• 2. Потужність (Вт)

Потужність блоку живлення має бути не меншою за вхідну потужність зарядного пристрою.

Розрахунок простий: якщо зарядний пристрій має 600 Вт, блок живлення повинен забезпечувати мінімум 600 Вт, оптимально — з запасом 15–20%.

Це ключовий аспект, якщо ви шукаєте найкращі блоки живлення для квадрокоптерів і плануєте паралельну зарядку.

• 3. Струм (А)

Ключовий параметр при виборі — максимальний струм, який блок живлення здатен віддати без просідання напруги. Його розраховують, виходячи з потужності зарядного пристрою та робочої напруги блока живлення:

I = P / U,

де:
P — вхідна потужність зарядного пристрою (Вт)

U — напруга блока живлення (В)

Приклад розрахунку:

зарядний пристрій 400 Вт при живленні від 12 В:

I = 400 / 12 ≈ 33 А

Потрібен блок живлення не менше 35–40 А.

Зарядний пристрій 600 Вт:

• при 12 В → I = 600 / 12 = 50 А

• при 24 В → I = 600 / 24 = 25 А

Рекомендується закладати запас по струму 15–20%, щоб блок не працював на межі та зберігав стабільну напругу під навантаженням.

Для більшості FPV сценаріїв практичними рішеннями є:

• 12 В 30 А — для зарядок до ~300–350 Вт;
• 12 В 50 А — універсальний варіант до ~600 Вт;
• 24 В 20–25 А — оптимально для потужних зарядних пристроїв 500–600 Вт і вище.

Такий підхід дозволяє точно розрахувати необхідний струм і підібрати блок живлення без втрати потужності та ризику перевантаження.

• 4. Тип конструкції

У більшості випадків для FPV-інфраструктури застосовуються імпульсні блоки живлення (SMPS — Switched Mode Power Supply). Це перетворювачі, які працюють на високій частоті (десятки кГц), що дозволяє суттєво зменшити габарити трансформатора та підвищити ефективність.

Їхні ключові особливості:

• Компактність. Імпульсна схема не потребує масивного силового трансформатора 50 Гц. Завдяки цьому блок 12 В 50 А може важити 1–1,5 кг, тоді як лінійний аналог був би значно більшим і важчим.
• Високий ККД. Типовий коефіцієнт корисної дії SMPS становить 80–92%. Це означає менші втрати енергії у вигляді тепла та нижче навантаження на систему охолодження. Для зарядних станцій потужністю 500–1000 Вт це критично.
• Стабілізація напруги. Імпульсні блоки мають вбудований зворотний зв’язок і підтримують вихідну напругу в межах допустимого відхилення навіть при різкому зростанні струму. Під час паралельної зарядки це зменшує просідання напруги та запобігає зниженню потужності зарядного пристрою.
• Наявність захистів. Якісні SMPS оснащуються:
• OVP — захист від перенапруги;
• OCP — захист від перевищення струму;
• SCP — захист від короткого замикання;
• OTP — захист від перегріву.

Для стаціонарної майстерні імпульсний блок живлення є раціональним вибором через баланс габаритів, ефективності та стабільності. Лінійні джерела живлення сьогодні практично не застосовуються в FPV-сегменті через низький ККД, значну масу та теплові втрати.

Як вибрати блок живлення для квадрокоптера: покроковий алгоритм

• 1. Визначте потужність вашого зарядного пристрою.

Перевірте в характеристиках параметр Input Power або Max Input Power.

Приклад: зарядний пристрій ToolkitRC M6DAC — 600 Вт. Це максимальна потужність, яку має забезпечити джерело живлення.

• 2. Розрахуйте мінімальну необхідну потужність БЖ.

Блок живлення не може бути слабшим за вхідну потужність зарядки.

Приклад: якщо зарядка 400 Вт, блок живлення повинен забезпечувати не менше 400 Вт.

• 3. Оберіть напругу — 12 В або 24 В залежно від моделі зарядки.

Більшість зарядних пристроїв працюють у діапазоні 10–30 В, але ефективність залежить від напруги.

Приклад:

• зарядка 600 Вт при 12 В потребує 50 А;
• та ж зарядка при 24 В потребує лише 25 А.

Якщо пристрій підтримує 24 В — це кращий варіант для потужних систем.

• 4. Додайте запас 15–20%.

Це необхідно для стабільної роботи без перегріву та просідання напруги.

Приклад: для зарядки 600 Вт оптимально обрати блок живлення на 700–750 Вт (наприклад, 12 В 60 А або 24 В 30 А).

• 5. Перевірте наявність активного охолодження та захистів (OVP, OCP, SCP).

Вентилятор потрібен для стабільної роботи під тривалим навантаженням, а електронні захисти запобігають пошкодженню обладнання.

Приклад: при паралельній зарядці 4–6 акумуляторів струм може різко зрости — блок із захистом від перевантаження безпечно обмежить його або вимкнеться.

Саме такий підхід дозволяє правильно оцінити навантаження і зрозуміти, як вибрати блок живлення для квадрокоптера без ризику перевантажень, просідання напруги та втрати потужності зарядної станції.

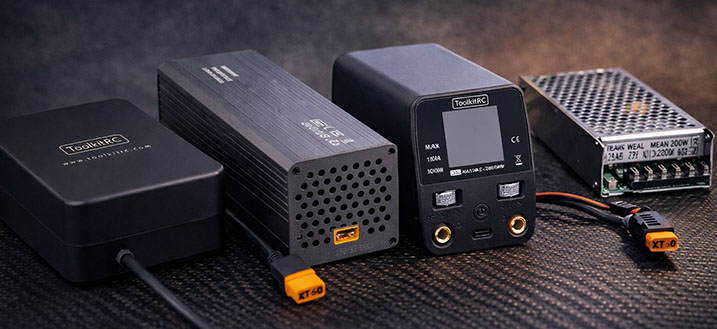

Найкращі блоки живлення для FPV дрону: що обрати

Для стабільної та ефективної робити зарядного обладнання важливо обирати блок живлення відповідної потужності та параметрів. У каталозі магазину Planeta Hobby є кілька перевірених рішень, які варто розглянути для різних завдань.

Бюджетне рішення для компактних зарядок (≈100–200 Вт)

Такі блоки живлення підходять для невеликих зарядних пристроїв або початкових сетапів, де не потрібна висока потужність.

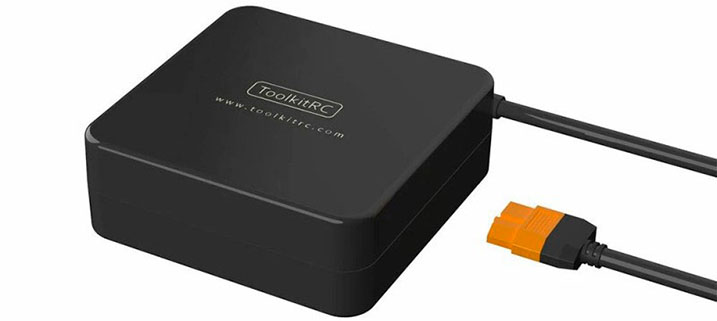

Приклад: Блок живлення ToolkitRC ADP100 100W 20V 5A — компактний адаптер 100 Вт із виходом 20 В і роз’ємом XT60, ідеальний для легких зарядок і портативного використання.

Середній рівень продуктивності (≈200 Вт)

Підходить для зарядних станцій середньої потужності, де необхідний баланс між розмірами і продуктивністю.

Приклад: Блок живлення ToolkitRC P200 V2 200W AC/DC — універсальний блок живлення 200 Вт для зарядних пристроїв до ~200 Вт, стабільна робота без просідань.

Універсальне рішення — для повсякденної роботи (≈300–450 Вт)

Такі блоки живлення найкраще підходять для популярних моделей зарядних пристроїв потужністю до 400–450 Вт.

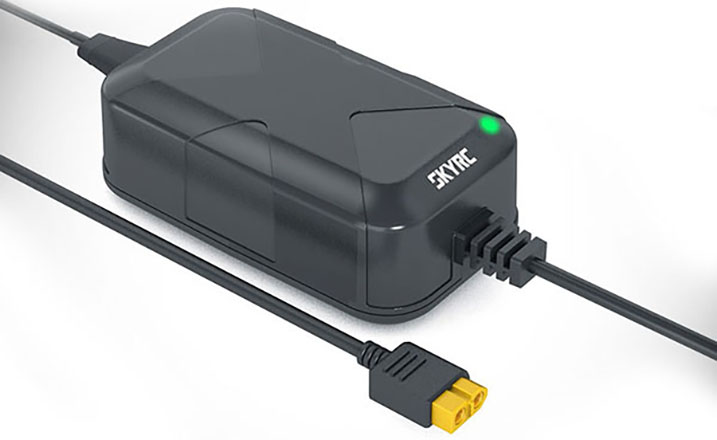

Приклад: Блок живлення SkyRC PSA100 — стабільний 12 В адаптер, сумісний з широким спектром зарядних пристроїв, хороший для регулярної роботи.

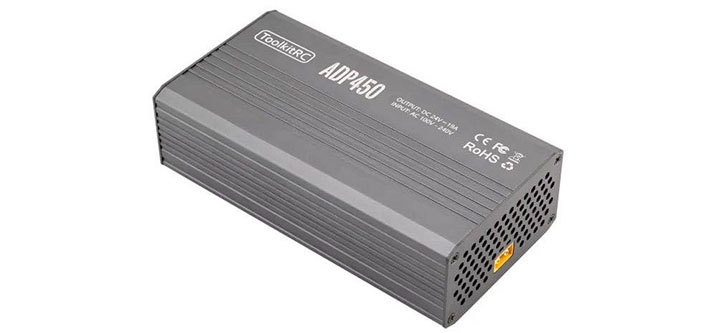

А також: Блок живлення ToolkitRC ADP450 450W 24V — потужне джерело живлення 24 В ~450 Вт із високою стабільністю напруги та можливістю живити зарядки середнього класу.

Вища потужність і напруга для потужних станцій (≈480–600 Вт)

Для зарядних пристроїв, що потребують більшої потужності або працюють при 24 В, така конфігурація дозволяє зменшити струм і навантаження на кабелі.

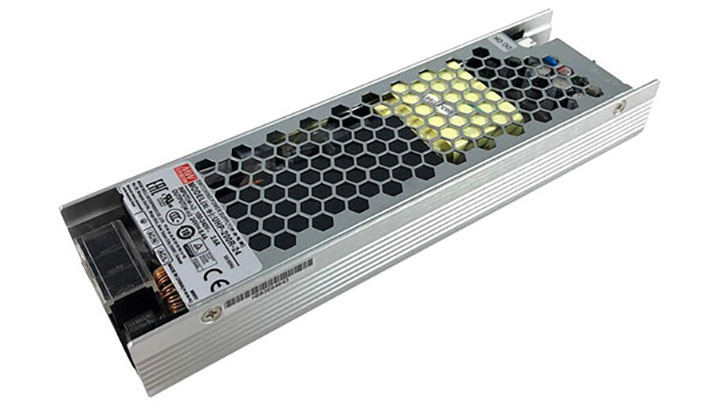

Приклад: Блок живлення AC-DC Mean Well 200Вт 24В — потужний блок із вихідною напругою 24 В, який забезпечує стабільну роботу зарядних пристроїв та знижує нагрів кабелів завдяки нижчому струму.

Ці продукти відрізняються за потужністю, форм-фактором та призначенням, але всі вони потрапляють у категорію найкращі блоки живлення для квадрокоптерів і найкращі блоки живлення для FPV дрону завдяки перевіреній стабільності, ефективності та відповідній потужності для різних сценаріїв експлуатації.

Типові помилки при виборі блока живлення для дрону

• Вибір без запасу потужності. Користувачі часто підбирають блок живлення рівно під максимальну потужність зарядного пристрою. У реальних умовах це призводить до нестабільної роботи, оскільки фактичне навантаження може короткочасно перевищувати номінал.

Приклад: зарядка 600 Вт і блок живлення 600 Вт. При піковому навантаженні виникає просідання напруги, зарядка знижує струм або видає помилку. Рекомендований запас — 15–20%.

• Робота блоку на межі номіналу. Навіть якщо потужності формально вистачає, постійна робота на 90–100% навантаження прискорює знос компонентів. Підвищується температура, вентилятор працює на максимальних обертах, зменшується ресурс конденсаторів і силових елементів.

Приклад: блок 12 В 50 А постійно віддає 48–50 А під час кожного циклу зарядки — через кілька місяців можливі нестабільність або вихід з ладу.

• Ігнорування охолодження. Потужні імпульсні блоки живлення виділяють значну кількість тепла. Відсутність активного охолодження або встановлення в закритому просторі призводить до перегріву та спрацювання термозахисту.

Приклад: блок живлення працює всередині кейса без вентиляції — після 10–15 хвилин зарядка переривається через перегрів або знижується вихідна напруга.

• Використання слабкого БЖ для паралельної зарядки. Паралельна плата різко збільшує загальний струм заряджання. Якщо блок живлення розрахований лише на одиночну батарею, він не зможе забезпечити необхідну потужність.

Приклад: зарядка чотирьох 6S акумуляторів струмом 1C може вимагати 500–700 Вт. Блок на 300–400 Вт у такому режимі викличе просідання напруги, обмеження потужності або аварійне відключення.

Якщо планується активна експлуатація з акумуляторами 6S–8S, економія на блоці живлення неминуче призводить до втрати швидкості заряджання, нестабільної роботи та підвищеного навантаження на весь зарядний комплекс. Надійний БЖ у такому випадку є не запасом, а необхідною умовою стабільної роботи.

Які рішення можна вважати оптимальними

Найкращі бж для квадрокоптерів — це моделі з:

• стабільною напругою без просідань;
• металевим корпусом;
• активним вентилятором;
• реальними, а не номінальними характеристиками.

Для більшості пілотів 5-дюймових FPV дронів достатньо 12 В 50 А. Для великих платформ і паралельних станцій раціональніше обрати 24 В рішення.

Саме такі конфігурації зазвичай входять до переліку найкращі блоки живлення для квадрокоптерів серед практикуючих FPV пілотів.

Правильно підібраний блок живлення — це основа стабільної зарядної станції. Він визначає швидкість підготовки до польотів, безпеку акумуляторів та ресурс обладнання. Якщо підходити до питання системно та розуміти, як вибрати блок живлення для квадрокоптера з урахуванням реальної потужності й навантаження, ви отримаєте надійну інфраструктуру для будь-якого FPV сетапу.
