Як підключити FPV-окуляри до телефону?
FPV-екосистема традиційно побудована за принципом «камера → передавач → приймач → окуляри». Смартфон у цьому ланцюзі спочатку не передбачений. Проте на практиці часто виникає необхідність підключити FPV окуляри до телефону, наприклад, для запису польотів, ведення прямих трансляцій, технічної діагностики шляху польоту або демонстрації зображення клієнтам і глядачам. У комерційних та навчальних проєктах смартфон також використовують як мобільний рекордер або як проміжну ланку для передачі відеосигналу в мережу.
Проблема полягає в різній природі сигналів. Аналогове FPV працює у форматі композитного відео (PAL/NTSC) з радіопередачею 5.8 ГГц, тоді як смартфон очікує цифровий потік через USB (UVC), Wi-Fi або HDMI-передачу. У цифрових системах ситуація інша: відео вже передається в цифровому вигляді, але часто захищене або інтегроване в закриту екосистему виробника. Саме тому пряме з’єднання кабелем «окуляри → телефон» майже ніколи не працює без додаткових пристроїв.
Окремий сценарій - коли потрібно підключити камеру до телефону без участі окулярів. Це актуально під час налаштування FPV-камери на стенді, перевірки фокусу, зміни параметрів OSD або тестування відеопередавача. У такому випадку смартфон може виконувати роль тимчасового монітора, але для цього потрібні конвертери сигналу та стабільне живлення камери.
У статті детально розглянуто всі технічно коректні методи інтеграції: через HDMI-вихід окулярів, через USB-відеозахоплення з підтримкою UVC, через 5.8 ГГц OTG-приймачі, а також особливості роботи цифрових систем. Окрему увагу приділено затримці сигналу, сумісності з Android та iOS, вимогам до живлення і типових помилках під час підключення. Матеріал орієнтований на практичне застосування та враховує реальні обмеження апаратної частини.
Базове розуміння архітектури FPV
Перед тим як намагатися підключити FPV окуляри до телефону, потрібно чітко визначити, з яким типом відеосистеми ви працюєте. Архітектура тракту визначає формат сигналу, затримку, спосіб кодування та можливість інтеграції зі сторонніми пристроями.
Аналогове FPV (5.8 ГГц)
Класична схема виглядає так:
камера → VTX (відеопередавач) → приймач → відеоокуляри
FPV-камера формує композитний відеосигнал стандарту PAL або NTSC (CVBS). Цей сигнал передається на аналоговий відеопередавач (VTX), який модулює його на частоті 5.8 ГГц. Приймач, вбудований в окуляри або виконаний як окремий модуль, демодулює сигнал і подає його на дисплеї.
Технічні особливості:
- сигнал є повністю аналоговим до моменту виводу на екран;
- роздільна здатність обмежена телевізійним стандартом;
- затримка мінімальна (переважно 20–40 мс);
- якість зображення деградує поступово при втраті сигналу.
У такій системі смартфон не може напряму прийняти сигнал 5.8 ГГц або CVBS. Щоб підключити камеру до телефону або підключити FPV окуляри до телефону, необхідно конвертувати аналоговий сигнал у цифровий (через UVC-захоплення або спеціальний OTG-приймач).
Цифрове FPV
Схема:
камера → цифровий VTX → окуляри конкретної екосистеми
У цифрових системах камера одразу формує цифровий потік, який стискається кодеком (зазвичай H.264 або H.265) та передається по радіоканалу. Окуляри декодують сигнал і відображають його на мікродисплеях.
Приклад цифрової системи: DJI O3 Air Unit.
Особливості цифрового FPV:
- висока роздільна здатність (720p, 1080p і вище);
- стабільна якість до моменту різкої втрати сигналу;
- складніший протокол передачі;
- залежність від екосистеми виробника.
Критично важливо: цифрові системи зазвичай закриті. Сигнал не можна просто «зняти» з радіоканалу стороннім пристроєм. Якщо потрібно підключити FPV окуляри до телефону, це робиться через HDMI-вихід окулярів або через офіційні режими трансляції (якщо такі передбачені).
HDMI-вихід з окулярів
Багато сучасних моделей мають HDMI OUT. Це вже цифровий відеосигнал стандартного формату (зазвичай 720p або 1080p), який можна передати на:
- відеореєстратор,
- зовнішній монітор,
- HDMI-USB захоплення для смартфона.
Тут відбувається подвійне перетворення:
радіосигнал → внутрішній декодер окулярів → HDMI → USB-захоплення → смартфон
Це найбільш універсальний спосіб інтеграції, оскільки HDMI є стандартним цифровим інтерфейсом.
Чому телефон не є частиною стандартної FPV-системи
Смартфон не підтримує:
- прийом радіосигналу 5.8 ГГц FPV;
- прямий прийом аналогового CVBS;
- декодування пропрієтарних цифрових FPV-протоколів.

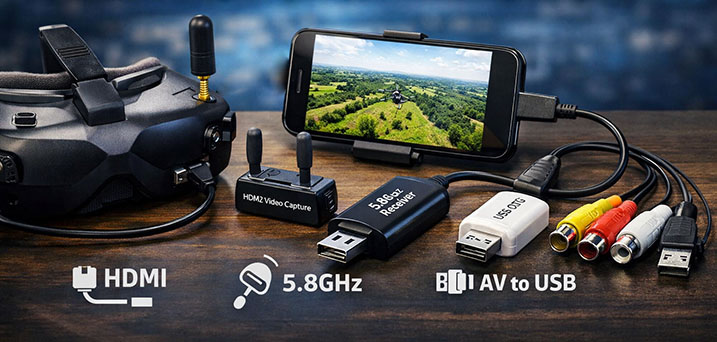

Телефон працює з цифровими потоками через USB (UVC), Wi-Fi або HDMI-адаптери. Тому для інтеграції завжди потрібен один із варіантів:
- Аналог → цифровий конвертер.
- HDMI-захоплення.
- Спеціалізований OTG-приймач.
- Офіційний програмний режим трансляції.
Саме архітектура системи визначає, який метод буде технічно коректним. Без розуміння типу відеосигналу неможливо стабільно підключити камеру до телефону або організувати повноцінне підключення FPV-окулярів до смартфона.
Як підключити FPV-окуляри до телефону (аналогове FPV)
Варіант 1. Через HDMI-вихід окулярів
Багато моделей мають HDMI-OUT, наприклад:
- Skyzone SKY04X Pro
- Fat Shark HDO2
Схема підключення:
FPV окуляри (HDMI OUT) → HDMI-USB відеозахоплення → OTG-перехідник → смартфон
Що потрібно:
- HDMI-кабель (відповідного формату: mini/micro HDMI).
- USB HDMI capture (UVC-сумісний).
- OTG-адаптер (USB-C або micro-USB).
Програма для перегляду UVC-потоку (наприклад, USB Camera).
Переваги:
- мінімальна затримка (визначається capture-пристроєм);
- повна сумісність із DVR;
- стабільність сигналу.
Недоліки:
- потрібен зовнішній відеозахоплювач;
- не всі телефони коректно працюють з UVC.
Якщо потрібно саме підключити FPV окуляри до телефону для стріму або запису - це найбільш універсальний метод.

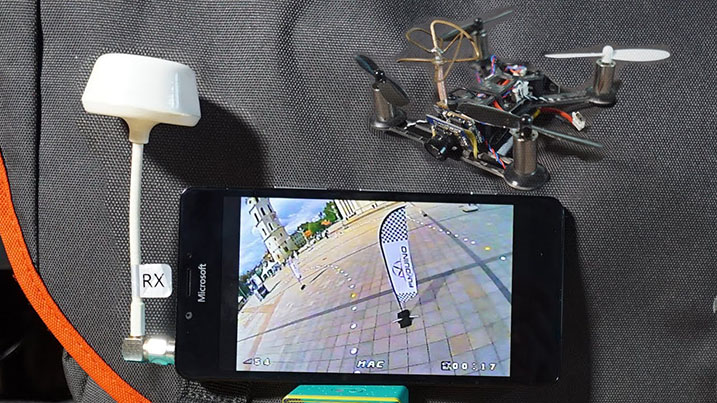

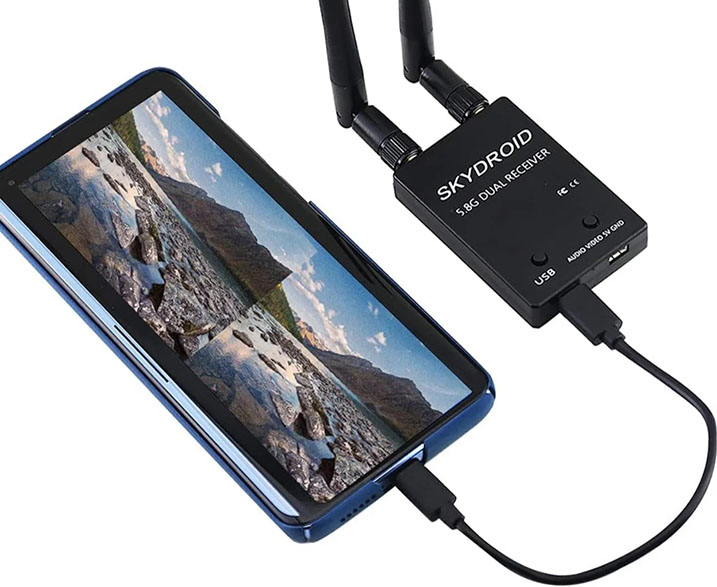

Варіант 2. Через окремий 5.8 ГГц OTG-приймач
Наприклад:
- Eachine ROTG02
У цьому випадку окуляри не використовуються. Сигнал приймається окремим приймачем і передається в телефон.
Схема:
VTX → 5.8GHz приймач → OTG → смартфон
Це не пряме рішення «окуляри → телефон», але фактично дозволяє отримати той самий відеопотік.
Особливості:
- затримка більша, ніж у HDMI-схемі;
- чутливість приймача зазвичай нижча, ніж у флагманських окулярів;
- підходить для налаштування дрона, але не для точного пілотування.
Цифрові системи: особливості інтеграції
У системах на базі DJI O3 Air Unit використовується закрита цифрова екосистема DJI. Це означає, що камера, відеопередавач і окуляри працюють за власним протоколом передачі даних, і сторонні пристрої не можуть безпосередньо приймати цей сигнал.

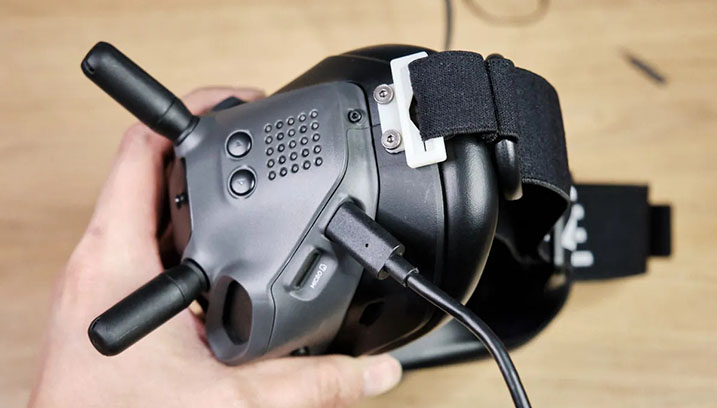

DJI O3 Air Unit

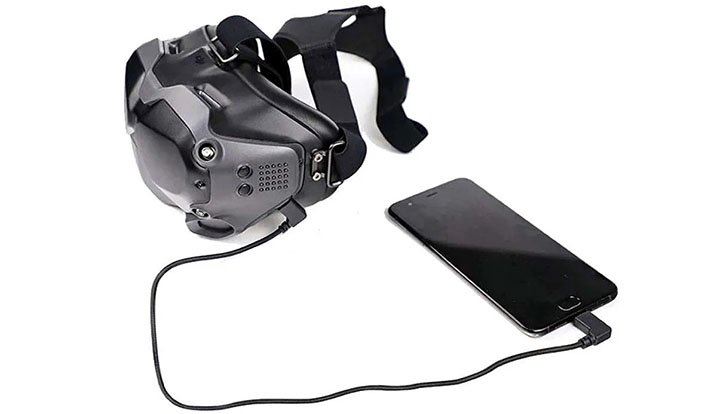

Для виводу зображення на телефон або інший пристрій застосовують два основні способи. Перший - через офіційний мобільний застосунок DJI, якщо конкретна модель окулярів підтримує режим трансляції. У цьому випадку відео передається програмно, а смартфон виступає як приймач потокового сигналу.
Другий варіант - використання HDMI-виходу окулярів (за його наявності). Сигнал із декодера окулярів виводиться у стандартному цифровому форматі HDMI, після чого може бути переданий через відеозахоплення на смартфон або зовнішній монітор.
У деяких моделях передбачений режим Audience Mode. Він дозволяє транслювати зображення на додатковий пристрій для глядачів без втручання в основний канал керування. Це зручно під час навчання, демонстрацій або командної роботи.
Walksnail Avatar
Окуляри Walksnail мають HDMI-вихід. Далі схема аналогічна: HDMI → USB capture → телефон.
Важливо: цифрові системи можуть мати захист HDCP. Якщо активовано захист, відеозахоплення може не працювати.
Як підключити FPV камеру до телефону напряму
Іноді потрібно підключити камеру до телефону, минаючи VTX і окуляри.
Варіант 1. Камера з аналоговим відеовиходом
FPV-камера (CVBS) → AV-USB конвертер → OTG → смартфон.
Необхідно:
- композитний USB-відеоадаптер (UVC);
- стабільне живлення 5–12 В для камери.
Проблеми:
- потрібне окреме живлення;
- якість обмежена стандартом PAL/NTSC.
Варіант 2. Камера з Wi-Fi
Деякі камери підтримують Wi-Fi-передачу. У цьому випадку достатньо встановити офіційний застосунок.
Проте це не класичне FPV - затримка може перевищувати 200–300 мс.
Затримка сигналу: критичний фактор
Для FPV пілотування критична затримка до 40 мс (аналог) і 20–30 мс (цифра).
Телефон додає:
- 10–30 мс (UVC-обробка);
- 20–60 мс (додаток);
- можливу буферизацію.
У підсумку загальна затримка може перевищувати 100 мс. Це неприйнятно для рейсингу, але допустимо для:
- наземної діагностики;
- налаштування PID;
- демонстрацій;
- запису екрану.
Android vs iOS: сумісність
Смартфони на базі Android зазвичай краще підходять для інтеграції з FPV-обладнанням. Більшість моделей підтримують режим OTG, що дозволяє підключати зовнішні USB-пристрої напряму. Також значна частина Android-пристроїв сумісна зі стандартом UVC (USB Video Class), який використовується HDMI-USB відеозахопленнями та аналоговими OTG-приймачами. Завдяки цьому інтеграція HDMI-захоплення реалізується відносно просто і не потребує складних налаштувань.
У випадку з iPhone ситуація складніша. Для підключення зовнішніх USB-пристроїв обов’язково потрібен адаптер Lightning-to-USB або USB-C (залежно від моделі). При цьому не всі UVC-пристрої коректно визначаються системою iOS. Додатково можливі обмеження за живленням - деякі відеозахоплення або приймачі можуть вимагати більше струму, ніж може надати смартфон без активного хаба.
З практичної точки зору, для технічних задач - налаштування, тестування, запису або трансляції - Android-пристрої зазвичай є більш універсальним і передбачуваним рішенням.
Підключення для стріму
Щоб організувати пряму трансляцію:
FPV → окуляри → HDMI capture → телефон → YouTube / Facebook
Телефон виступає як енкодер RTMP-потоку.
Важливо:
- перевірити роздільну здатність HDMI;
- забезпечити стабільне живлення;
- уникати перегріву смартфона.
Типові помилки
- Відсутність OTG-підтримки.
- Невідповідність роздільної здатності HDMI.
- Недостатнє живлення відеозахоплення.
- Спроба пілотувати через телефон з великою затримкою.
Коли це має сенс
Доцільно підключити FPV окуляри до телефону, якщо:
- потрібно записати екран;
- необхідна трансляція глядачам;
- виконується технічна діагностика;
- тестується відеосистема.
Якщо ж мета - повноцінне керування дроном, телефон не замінює окуляри.
Підключення можливе кількома способами: через HDMI-вихід окулярів, через OTG-приймач 5.8 ГГц або напряму, якщо потрібно підключити камеру до телефону. Найстабільніше рішення - HDMI-захоплення з підтримкою UVC.
Перед реалізацією важливо перевірити:
- тип відеосистеми;
- наявність HDMI-виходу;
- підтримку OTG;
- параметри живлення;
- допустиму затримку.
Коректно зібрана схема дозволяє отримати мобільний моніторинг, запис і стрім без втрати стабільності FPV-системи.
Підключення смартфона до FPV-системи можливе, але спосіб інтеграції повністю залежить від архітектури відеотракту. В аналоговому FPV потрібне перетворення композитного сигналу в цифровий через OTG-приймач або USB-відеозахоплення. У цифрових системах інтеграція зазвичай реалізується через HDMI-вихід окулярів або офіційні режими трансляції виробника.
Щоб коректно підключити FPV окуляри до телефону, необхідно врахувати тип сигналу, підтримку OTG, сумісність UVC, роздільну здатність HDMI та допустиму затримку. Найстабільніше універсальне рішення - HDMI-захоплення з подальшою передачею відео на смартфон.
Якщо потрібно підключити камеру до телефону напряму, знадобиться окремий конвертер сигналу або Wi-Fi-модуль, а також зовнішнє живлення камери. Важливо розуміти, що смартфон не замінює повноцінні окуляри для пілотування через додаткову затримку, але є ефективним інструментом для запису, налаштування та трансляцій.
