Як працює FPV монітор? Який екран брати для FPV?
FPV-монітор є одним із ключових компонентів наземної FPV-системи, від якого безпосередньо залежить якість сприйняття відеосигналу та безпека польоту. Саме через екран пілот оцінює відстань до перешкод, швидкість руху, положення дрона в просторі та коректність траєкторії. Навіть при стабільному відеосигналі з дрона неправильно підібраний дисплей може ускладнити керування, викликати затримку реакції або втрату читабельності зображення.
У цій статті детально розглядається, як працює FPV монітор, які технічні принципи лежать в основі його роботи та чим він відрізняється від звичайних дисплеїв. Окрему увагу приділено ключовим характеристикам, на які потрібно звертати увагу при виборі монітора FPV: розміру екрана, яскравості, затримці, типу матриці та сумісності з приймачами. Матеріал допоможе зрозуміти, який дисплей брати для FPV залежно від стилю польоту, умов експлуатації та рівня підготовки пілота.
Як працює FPV монітор? Який екран брати для FPV
FPV монітор є ключовим елементом наземної частини FPV-системи. Саме він відповідає за відображення відеосигналу з дрона в реальному часі та безпосередньо впливає на точність керування, швидкість реакції й загальний комфорт пілота. Незалежно від того, використовується монітор як основний засіб перегляду або як допоміжний екран, його характеристики мають вирішальне значення.
Щоб зрозуміти, який дисплей брати для FPV, важливо розібратися, як працює FPV монітор і на які параметри потрібно звертати увагу при виборі.

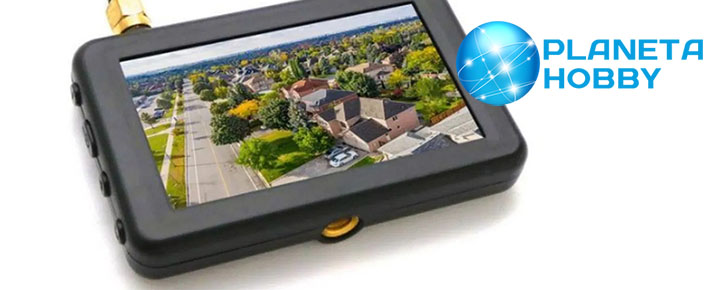

Як працює FPV монітор
FPV монітор приймає відеосигнал, який передається з відеопередавача (VTX) дрона на частоті, зазвичай 5.8 ГГц. Сигнал надходить на вбудований або зовнішній приймач (RX), після чого декодується та відображається на екрані з мінімальною затримкою.
У більшості випадків дисплей для FPV працює з аналоговим сигналом стандарту NTSC або PAL. Це дозволяє отримати стабільну картинку з низькою затримкою, що критично важливо для маневрових польотів. Цифрові FPV-системи також підтримують монітори, але вони потребують сумісності з конкретною екосистемою.
Основні типи FPV моніторів
Екрани для FPV дронів умовно поділяються на кілька категорій:
- Монітори з вбудованим приймачем. Це готові до роботи FPV монітори, які не потребують додаткового обладнання. Вони зручні для виїзних польотів і початківців, але якість приймача може бути середньою.
- Монітори з можливістю підключення зовнішнього RX. Дають змогу використовувати високоякісні diversity-приймачі або модулі з кращою чутливістю. Такий варіант обирають досвідчені пілоти.
- Універсальні FPV-монітори з DVR. Дозволяють записувати відео безпосередньо з прийнятого сигналу, що зручно для аналізу польоту або навчання.
На що потрібно звертати увагу при виборі монітора FPV. Щоб обрати найкращий FPV монітор під свої задачі, варто детально оцінити ключові характеристики. Про них йдеться далі.
Розмір екрана
Розмір екрана FPV монітора безпосередньо впливає на зручність сприйняття зображення, швидкість орієнтації та формат використання сетапу. Вибір діагоналі визначає, наскільки комфортно пілот зможе зчитувати деталі під час польоту та наскільки мобільною буде наземна частина системи. Саме тому варто заздалегідь зрозуміти, який формат відповідає вашим умовам і стилю польоту.
- 4–5 дюймів — компактні рішення для переносних сетапів;
- 7 дюймів — найпопулярніший формат, оптимальний баланс між мобільністю та читабельністю;
- 10 дюймів і більше — стаціонарні або піт-зонні рішення.

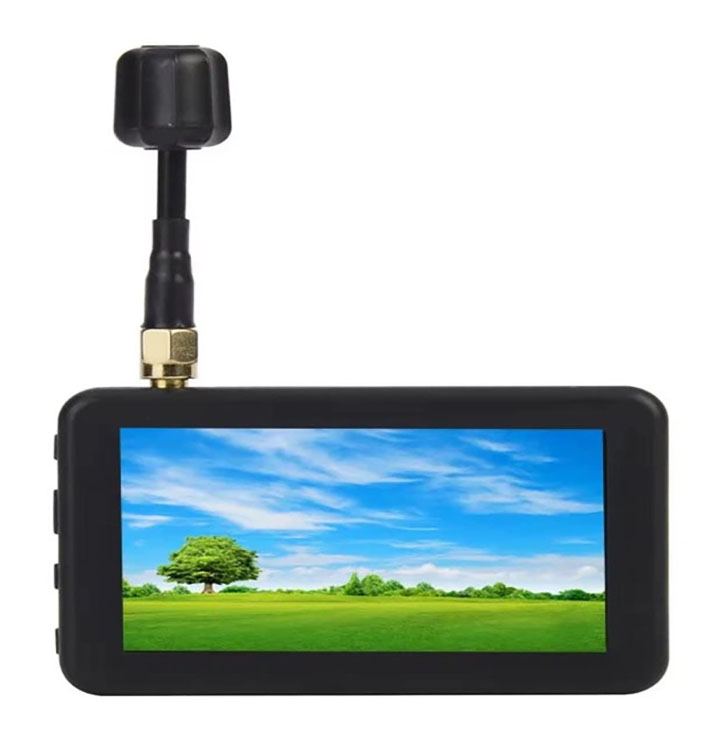

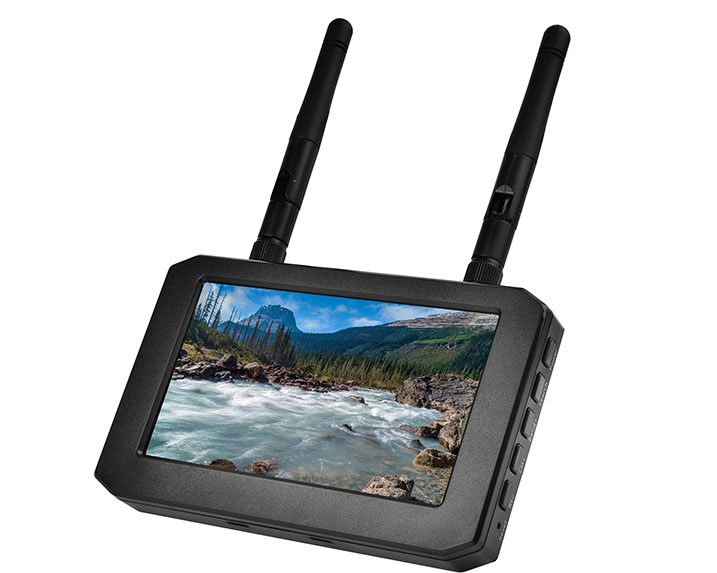

4–5 дюймів

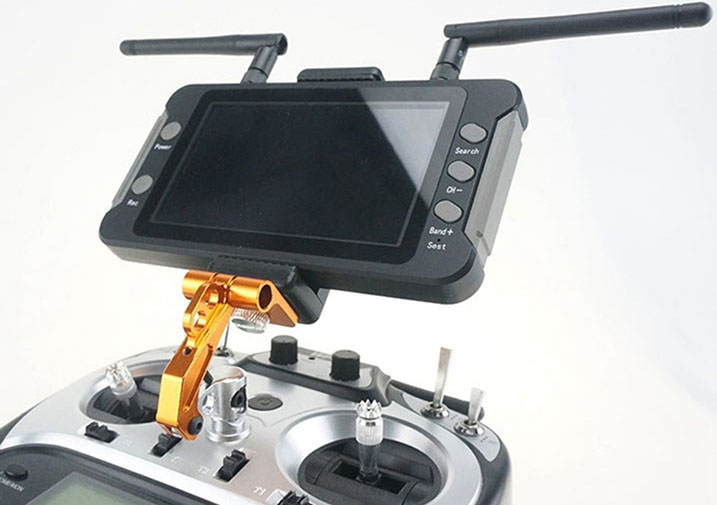

FPV монітори з діагоналлю 4–5 дюймів орієнтовані насамперед на максимальну мобільність. Вони мають мінімальну вагу, легко кріпляться на апаратуру керування або штатив і зручні для швидких виїзних польотів. Такий дисплей для FPV споживає менше енергії, що позитивно впливає на автономність при роботі від вбудованого акумулятора.
Водночас невеликий екран ускладнює зчитування дрібних деталей: тонких гілок, проводів, нерівностей рельєфу. Для новачків це може стати додатковим фактором ризику, оскільки вимагає більшої концентрації та досвіду. Подібні екрани частіше обирають як допоміжний FPV монітор або для компактних сетапів, а не як основний інструмент керування.

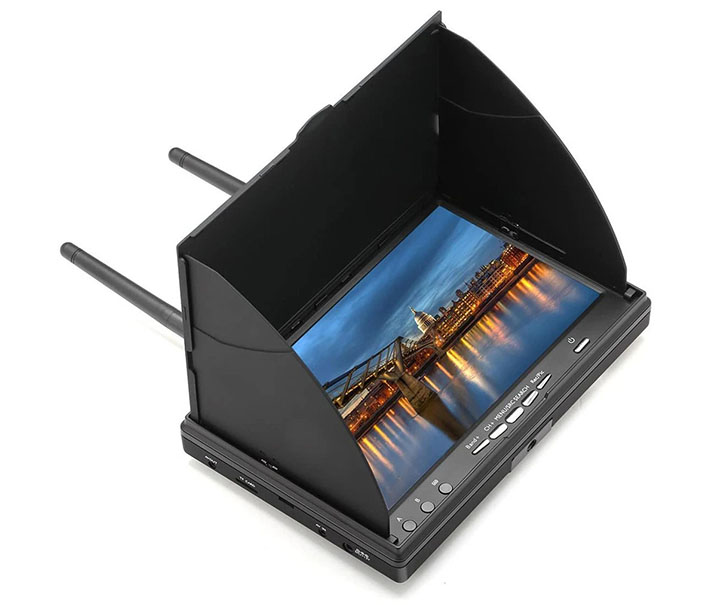

7 дюймів
Діагональ 7 дюймів вважається золотим стандартом серед екранів для FPV дронів. Такий розмір забезпечує хорошу читабельність зображення без необхідності постійно наближатися до монітора або напружувати зір. Пілот краще сприймає швидкість, відстань до перешкод і просторову орієнтацію.
7-дюймовий FPV монітор залишається достатньо компактним для транспортування, при цьому дозволяє використовувати яскраві матриці з високою роздільною здатністю. Саме в цьому форматі найчастіше зустрічаються хороші аналогові FPV монітори з diversity-приймачами, DVR та підтримкою зовнішніх антен. Завдяки балансу між мобільністю та інформативністю цей розмір є найпопулярнішим серед більшості пілотів.

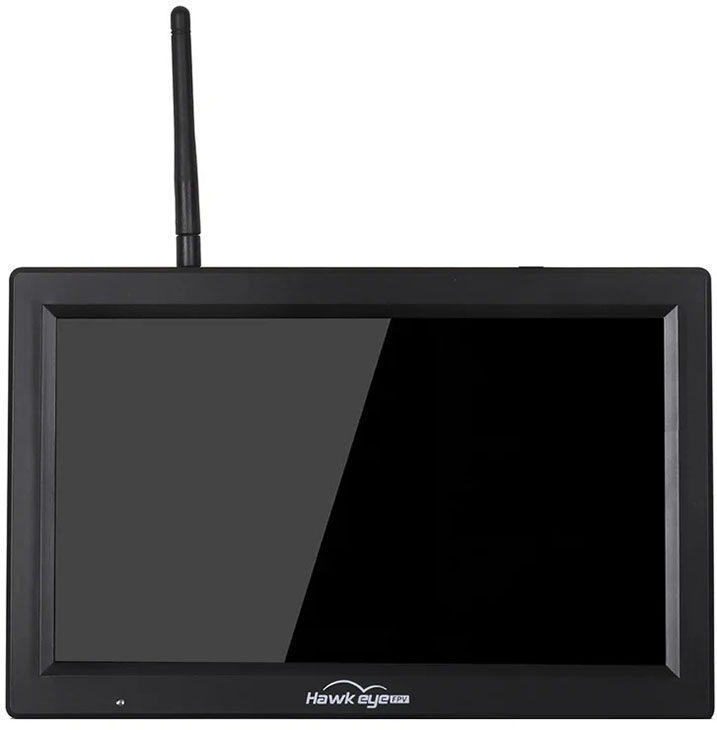

10 дюймів і більше
FPV монітори з діагоналлю 10 дюймів і більше орієнтовані на стаціонарне використання. Вони забезпечують максимальний комфорт перегляду, дозволяють легко зчитувати навіть дрібні деталі та зручні для колективного спостереження за польотом у піт-зоні.
Однак великі екрани менш мобільні, потребують окремого живлення та займають більше місця під час транспортування. Через це вони рідко використовуються як основний дисплей для FPV у польових умовах. Найчастіше такі монітори застосовують для long range, налаштування апаратури або навчання, коли важлива наочність, а не компактність.
Найбільш популярним розміром FPV монітора є 7 дюймів, оскільки він забезпечує оптимальний баланс між читабельністю зображення, мобільністю та універсальністю використання. Саме цей формат пропонує найбільший вибір моделей і функціональних можливостей.
Для новачка найбільш доцільним вибором також є 7-дюймовий дисплей для FPV, адже він спрощує орієнтацію в просторі, знижує навантаження на зір і дозволяє безпечно освоювати базові навички пілотування без компромісів у зручності.
Занадто малий екран ускладнює зчитування дрібних деталей, а надто великий — незручний у транспортуванні.
Яка роздільна здатність краще підійде для монітору FPV?
Хоча аналоговий сигнал має обмежену деталізацію, дисплей для FPV з вищою роздільною здатністю забезпечує кращу масштабовану картинку без розмиття. Оптимальним вважається HD-екран (800×480 або 1024×600) для 7-дюймових моделей.
Яскравість та читабельність на сонці
Один з ключових параметрів для польотів на відкритому просторі:
- до 400 кд/м² — слабка видимість на сонці. FPV монітори з яскравістю до 400 кд/м² придатні переважно для використання в приміщенні або в умовах слабкого зовнішнього освітлення. Під прямим сонячним світлом зображення швидко втрачає контрастність, темні ділянки «зливаються», а дрібні деталі стають майже нерозбірливими. Навіть при використанні сонцезахисного козирка такий дисплей для FPV не забезпечує стабільної читабельності. Подібний рівень яскравості допустимий лише як тимчасове або допоміжне рішення. Для польотів на відкритому просторі, особливо для новачків, він створює додаткові ризики через обмежену видимість.
- 600–800 кд/м² — прийнятний рівень. Яскравість у діапазоні 600–800 кд/м² вважається мінімально достатньою для комфортних FPV-польотів на вулиці. Такий FPV монітор залишається читабельним у помірно сонячну погоду, особливо при використанні козирка. Контрастність і деталізація зображення дозволяють впевнено зчитувати перешкоди та орієнтуватися в просторі. Саме в цьому діапазоні знаходиться значна частина універсальних моделей, що робить його оптимальним компромісом між енергоспоживанням, вартістю та зручністю. Для більшості пілотів це практичний базовий рівень.
- 1000 кд/м² і більше — комфортна робота навіть у яскравий день. FPV монітори з яскравістю 1000 кд/м² і вище забезпечують стабільну читабельність навіть під прямим сонячним світлом. Зображення залишається контрастним, без втрати деталей у світлих і темних зонах. Такий дисплей для FPV значно знижує навантаження на зір і дозволяє пілоту зосередитись на керуванні, а не на пошуку правильного кута огляду. Висока яскравість особливо актуальна для польотів у відкритій місцевості, фристайлу та long range. Єдиний компроміс — підвищене енергоспоживання, але для практичного використання цей недолік є незначним.
Хороший аналоговий FPV монітор повинен залишатися читабельним без постійного використання сонцезахисного козирка.
Для стабільних польотів на відкритому просторі доцільно розглядати FPV монітори з яскравістю не нижче 600 кд/м², а оптимальним варіантом є 1000 кд/м² і більше. Саме такий рівень яскравості забезпечує передбачувану видимість, комфорт для очей і безпечну експлуатацію в будь-яких умовах освітлення.
Затримка (latency)
Для FPV критично важлива мінімальна затримка. Якісний FPV монітор не повинен додавати помітного лагу поверх аналогового сигналу. Деякі бюджетні дисплеї з обробкою зображення можуть погіршувати реакцію пілота, що особливо небезпечно у фристайлі та перегонах.
Тип матриці:
- IPS — кращі кути огляду, стабільні кольори;
- TN — швидші, але з гіршою передачею кольорів;
- VA — компромісний варіант, зустрічається рідше.
IPS-матриці забезпечують широкі кути огляду без втрати контрастності та спотворення кольорів. Зображення залишається стабільним навіть при зміні положення монітора, що важливо для польових умов. Такі екрани краще передають дрібні деталі та не «інвертують» кольори, тому найчастіше використовуються у FPV моніторах середнього та високого класу.
TN-матриці мають дуже швидкий час відгуку та простішу конструкцію, що позитивно впливає на ціну. Водночас вони поступаються IPS за кутами огляду та точністю передачі кольорів. При відхиленні погляду контрастність знижується, що може ускладнювати сприйняття картинки під час польоту.
VA-матриці займають проміжне положення між IPS і TN. Вони забезпечують кращу контрастність, ніж TN, і кращі кути огляду, але поступаються IPS за стабільністю кольорів. У FPV-сегменті такі дисплеї зустрічаються рідше та використовуються переважно у стаціонарних рішеннях.
Для FPV переважно обирають IPS через кращу читабельність під різними кутами.
Живлення та автономність
FPV монітор може працювати від:
- вбудованого акумулятора;
- LiPo 2S–3S;
- зовнішнього джерела живлення.
Чим гнучкіша система живлення, тим зручніше використовувати монітор у різних умовах.
Який дисплей брати для FPV під різні задачі
Вибір FPV монітора напряму залежить від стилю польоту, дистанції та умов експлуатації. Один і той самий дисплей може бути зручним для навчання, але недостатньо ефективним для агресивного фристайлу або польотів на великі відстані, тому доцільно підбирати екран під конкретні задачі.
- Для початківців — 7-дюймовий FPV монітор з вбудованим приймачем і DVR;
- Для фристайлу — яскравий екран з мінімальною затримкою та можливістю підключення зовнішнього RX;
- Для long range — великий дисплей з високою яскравістю та стабільним прийомом сигналу;
- Для піт-зони — стаціонарні екрани для FPV дронів з хорошими кутами огляду.
FPV монітор — це не просто екран, а інструмент контролю та безпеки польоту. Розуміння того, як працює FPV монітор, і усвідомлений підхід до вибору дозволяють підібрати хороший аналоговий FPV монітор, який відповідатиме стилю польоту та умовам експлуатації. Саме збалансований дисплей для FPV забезпечує прогнозовану реакцію, комфортну картинку та впевнене керування дроном у будь-яких сценаріях.
