Як вибрати антену для FPV дронів, окулярів та шоломів. Принцип роботи
У системах FPV (First Person View) якість зображення напряму залежить не лише від передавача або приймача, а й від типу та налаштування антени. Правильна антена для FPV впливає на дальність польоту, стабільність сигналу та відсутність перешкод. Цей матеріал допоможе зрозуміти, як вибрати антену для FPV, чим відрізняються їхні типи, що означають позначення RHCP і LHCP, і чому не можна включати FPV-окуляри без антен.
Принцип роботи FPV антени

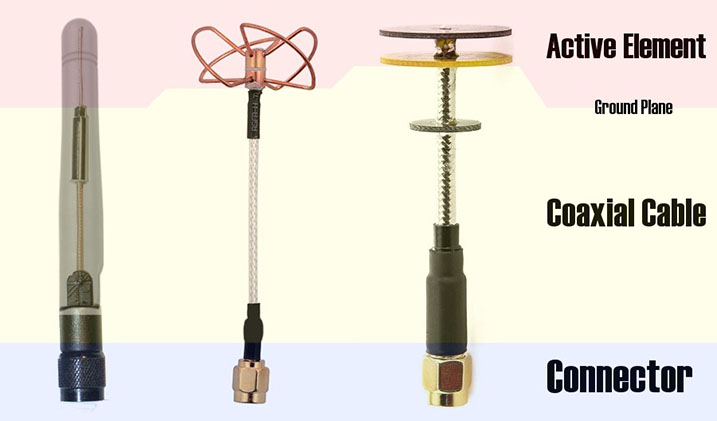

Антена для FPV — це електромагнітний випромінювач, який передає або приймає сигнал між відеопередавачем (VTX) на дроні та відеоприймачем у FPV-окулярах або шоломі.
Її основне завдання — перетворення високочастотного електричного сигналу на електромагнітну хвилю й навпаки. Принцип дії ґрунтується на резонансі: довжина антени має відповідати частоті сигналу (наприклад, 5.8 ГГц для більшості FPV-систем). Якщо антена невідповідного типу чи пошкоджена, сигнал втрачає стабільність, збільшується рівень шумів, зменшується дальність передавання.
Основні характеристики FPV антен
Під час вибору антени потрібно враховувати наступні параметри:
- Частотний діапазон — переважно 5.8 ГГц, але для довгих дистанцій застосовують також 1.2 ГГц, 2.4 ГГц.
- Коефіцієнт підсилення (Gain) — визначає, наскільки вузько сфокусований сигнал. Для польотів на великі відстані потрібні антени з більшим підсиленням (7–12 dBi).
- Поляризація — лінійна або кругова (RHCP/LHCP).
- Спрямованість — всеспрямована або секторна.
- Тип роз’єму — SMA, RP-SMA, MMCX або U.FL, що визначає сумісність із вашим передавачем чи окулярами.
Які види антен застосовуються на дронах

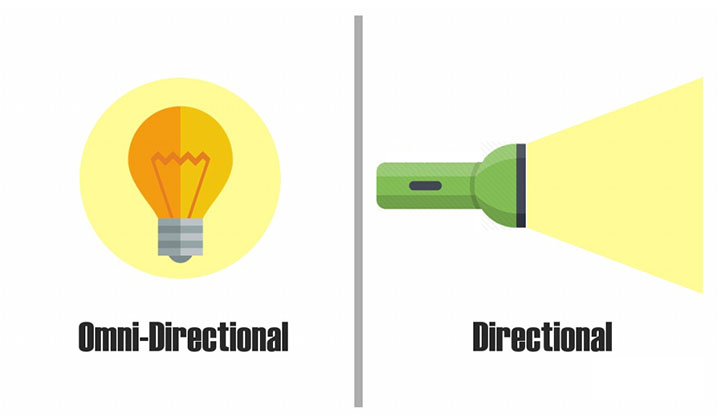

На FPV-дронах використовуються два основних типи антен — всеспрямовані та спрямовані.
Всеспрямовані антени
Такі антени приймають і передають сигнал у всіх напрямках. Їх часто встановлюють на дроні, адже під час маневрів і поворотів важливо, щоб зв’язок не втрачався незалежно від положення апарата.

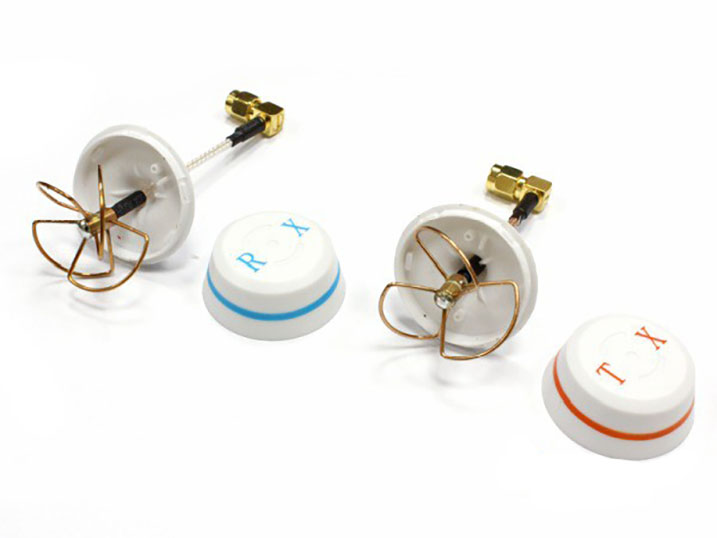

Типові приклади: Lollipop, Pagoda, Foxeer Omni, Rush Cherry.
Переваги:
1. Стабільний сигнал під час активних рухів. Антени з круговою поляризацією (RHCP/LHCP) зберігають якість зв’язку навіть тоді, коли дрон виконує різкі маневри, нахиляється, робить перевороти чи змінює орієнтацію в просторі.
Лінійно-поляризовані антени сильно залежать від взаємної орієнтації передавача та приймача — якщо дрон нахилиться, сигнал може різко впасти. Кругова поляризація «поглинає» ці зміни завдяки обертанню хвилі, тому приймач отримує стабільну потужність сигналу майже з будь-якого кута. Це критично в FPV-гонках та фристайлі.
2. Простота встановлення. Такі антени не потребують точного вирівнювання у просторі. Їх легко розташувати на дроні або FPV-окулярах без необхідності підбирати строго вертикальне чи горизонтальне положення. У більшості випадків достатньо просто закрутити антену в роз’єм SMA/MMCX та забезпечити, щоб вона не торкалася пропелерів. Це робить їх універсальним варіантом для новачків та тих, хто часто змінює конфігурацію дрона.
3. Хороша робота на коротких і середніх дистанціях (до 2–3 км). На типових для FPV відстанях кругові антени демонструють відмінний баланс між стабільністю, завадостійкістю й кутовим покриттям. Вони краще пригнічують мультипасинг (коли сигнал багато разів відбивається від землі, дерев, металевих конструкцій), що забезпечує чистішу картинку.
На дистанції до 2–3 км якісна антена (типу Pagoda, Cloverleaf, Stubby) дає чіткий відеосигнал навіть у складних умовах — у лісі, в міських зонах, поруч з іншими дронами.
Спрямовані антени

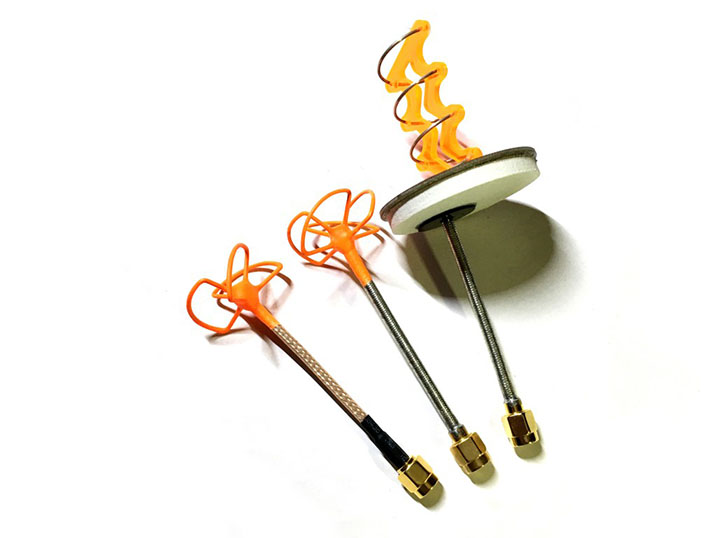

Спрямовані (patch, helix, crosshair) концентрують сигнал у вузькому секторі, завдяки чому мають більшу дальність. Їх ставлять на приймальну сторону — антену для FPV окулярів або антену для FPV шолома.
Приклади: Menace Pico Patch, ImmersionRC SpiroNET Patch, TrueRC X-Air.
Переваги:
1. Значно більша дальність (до 10 км і більше). Антени з лінійною поляризацією та вузьким діаграмним рисунком (переважно панельні, патч, хелікси) забезпечують максимальну концентрацію радіосигналу в обраному напрямку. Це дозволяє передавати відео на істотно більшу відстань, оскільки енергія випромінювання не розсіюється на всі боки, як у кругових антен. Саме тому правильно орієнтований патч або хелікс дає впевнений прийом на 10 км і далі, навіть при відносно невисокій потужності VTX. Для далеких польотів (long-range) така антена дає максимальний приріст дальності без необхідності збільшувати потужність передавача, що важливо для дотримання законодавства і збереження акумулятора дрона.
2. Підвищена стійкість до перешкод. Завдяки вузькому променю антена приймає сигнал із конкретного напрямку й природно відсікає шуми з боків та ззаду. Це особливо корисно на великій дистанції, де фонова радіоперешкода може «з’їдати» слабкий сигнал дрона.
Переваги вузьконаправлених антен у боротьбі з перешкодами:
- значне послаблення паразитних сигналів;
- зменшення впливу мультипасингу (особливо над водою та в гірській місцевості);
- краща фокусованість прийому, що підвищує стабільність каналу FPV.
У підсумку відео стає менш «зернистим», зникають стрибки RSSI та зменшується кількість чорних екранів при розворотах на великій дистанції.
3. Оптимальний вибір для дальніх польотів або фіксованих позицій. Сценарії, де такі антени працюють найкраще:
- політ за маршрутом (INAV, Ardupilot) — дрони летять у конкретному напрямку, і оператор завжди знає, де вони будуть;
- довгі прямолінійні вильоти — типові для крил та long-range квадрокоптерів;
- стаціонарні наземні станції — коли антена встановлена на штативі та завжди направлена у бік дрона;
- ретранслятори або стаціонарні приймальні точки — наприклад, для відеомоніторингу.
Оскільки така антена потребує наведення в бік дрона, її найчастіше встановлюють:
- на FPV-окулярах/шоломах разом зі stubby- або cloverleaf-антеною (як «комбо» для ближньої + дальньої дії);
- на наземній станції з трекером, який сам повертає антену за дроном.
Для далеких польотів саме направлені антени — найкраще рішення, бо вони забезпечують максимальну ефективність, стабільність та якість зображення.
У чому різниця між лінійними та кільцевими антенами
Антени відрізняються типом поляризації — лінійною або кільцевою (круговою). Це визначає, як саме поширюється електромагнітна хвиля в просторі.

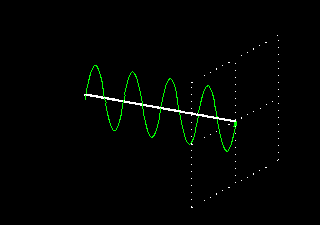

Лінійна поляризація
Сигнал коливається в одній площині (вертикальній або горизонтальній).
Переваги:
- вищий коефіцієнт підсилення при прямій видимості;
- менше втрат енергії;
- простіша конструкція.
Недоліки:
- дуже чутлива до орієнтації антен;
- при поворотах дрона сигнал може втрачатися.
Лінійні антени частіше застосовуються у фіксованих системах або в FPV-передачі на 1.2 ГГц, де дрон не виконує активних обертів.

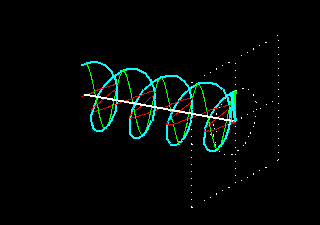

Кругова (кільцева) поляризація
У цьому випадку хвиля обертається навколо своєї осі. Вона може бути правообертальною (RHCP) або лівообертальною (LHCP).
Переваги:
- стабільний прийом незалежно від положення дрона;
- менше відбиттів і перешкод від металевих об’єктів;
- відмінна сумісність із FPV-окулярами та шоломами.
Недоліки:
- трохи нижча ефективність при прямій видимості;
- необхідно підбирати правильну поляризацію (RHCP до RHCP, LHCP до LHCP).
Таким чином, для більшості FPV-дронів оптимальним варіантом буде антена з круговою поляризацією RHCP.

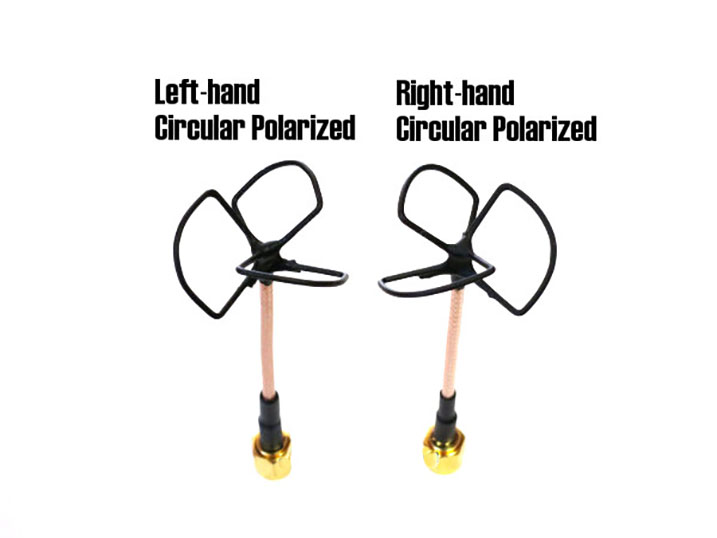

За що відповідає характеристика антени RHCP та LHCP
Позначення RHCP (Right Hand Circular Polarization) і LHCP (Left Hand Circular Polarization) вказують напрям обертання електромагнітної хвилі.
RHCP (Right-Hand Circular Polarization) та LHCP (Left-Hand Circular Polarization) — це два типи кругової поляризації радіосигналу. Вони описують напрям обертання електромагнітної хвилі під час поширення у просторі.
RHCP означає, що електричний вектор сигналу обертається за годинниковою стрілкою, якщо дивитися у напрямку руху хвилі. Така поляризація краще працює в умовах, де багато відбивань (всередині будівель, біля металевих конструкцій), оскільки знижує кількість шкідливих відбитих хвиль, що повертаються з протилежною поляризацією.
LHCP — це обертання проти годинникової стрілки. За характеристиками така поляризація аналогічна RHCP, але хвиля «крутиться» в інший бік. Важливо, що RHCP і LHCP не сумісні між собою: якщо передавач використовує RHCP, а приймач — LHCP, втрати можуть досягати 20–30 дБ, що майже повністю «гасить» корисний сигнал.
Тому в FPV-системах завжди рекомендують використовувати однакову поляризацію на дроні та на окулярах/шоломі. Це забезпечує максимально стабільний сигнал, кращий захист від перешкод і чіткішу картинку на великій відстані.
У професійних FPV-системах іноді використовують різну поляризацію на різних каналах, щоб уникнути взаємних перешкод між пілотами на одній частоті.
Антена для FPV окулярів і шоломів
Антена для FPV окулярів або антена для FPV шолома зазвичай працює у приймальному режимі. Сучасні окуляри (DJI Goggles, Skyzone, FatShark) мають два або більше роз’ємів для антен — це так званий diversity-модуль. Його суть у тому, що система одночасно використовує сигнали з двох антен і автоматично обирає найкращий.
Оптимальна комбінація:
- одна всеспрямована антена для стабільного прийому на близькій дистанції;
- одна спрямована антена для далеких польотів і прямої видимості.
Деякі пілоти використовують антену типу helical (спіральну) для максимальної дальності. Вона має вузький кут прийому, але значне підсилення — ідеально для польотів до кількох кілометрів.
Чи можна включати FPV-окуляри без антен
Категорично не можна включати FPV-окуляри без антен. Без навантаження енергія від приймача не розсіюється, що призводить до перегріву й пошкодження відеомодуля. Навіть коротке вмикання без антени може спалити приймальний каскад окулярів або шолома.
Перед запуском FPV-системи завжди перевіряйте:
- наявність обох антен;
- правильність поляризації (RHCP ↔ RHCP або LHCP ↔ LHCP);
- надійне кріплення роз’ємів SMA або MMCX.
Як вибрати антену для FPV: алгоритм для пілота
- Визначте ціль. Якщо потрібна універсальність і маневровість — вибирайте кругову всеспрямовану. Для дальніх польотів — спрямовану patch або helical.
- Оцініть частоту. Для більшості FPV-систем — 5.8 ГГц. Якщо ви літаєте на 1.2 ГГц або 2.4 ГГц, потрібні інші антени відповідної довжини хвилі.
- Підберіть поляризацію. Усі елементи (VTX, окуляри, шолом) повинні мати однакову поляризацію RHCP або LHCP.
- Перевірте сумісність роз’ємів. Зверніть увагу на типи SMA або RP-SMA — неправильне поєднання може пошкодити передавач.
- Враховуйте конструкцію дрона. Для компактних моделей краще короткі stubby-антени; для більших рам — гнучкі Lollipop або Pagoda на подовженому кабелі.
Антена для FPV дронів: практичні поради з вибору
Під час підбору антени важливо враховувати не лише тип, а й умови польоту.
Рекомендації:
- Для фристайлу або польотів у місті — всеспрямована кругова антена (RHCP) на дрон і спрямована patch на окуляри.
- Для дальніх польотів — спіральна або секторна антена на шолом і легка Lollipop на дроні.
- Для міні-дронів — компактні stubby-антени з роз’ємом MMCX або U.FL, які не ламаються при падіннях.
Крім того, важливо правильно орієнтувати антену. Для спрямованих моделей максимальна ефективність досягається лише тоді, коли вісь антени спрямована безпосередньо на дрон.
Якісна антена для FPV дронів — це один із ключових елементів стабільного польоту. Вона визначає дальність, чистоту сигналу та рівень перешкод. Для окулярів і шоломів бажано використовувати систему diversity із двома антенами різного типу.
Розуміння принципів роботи, типів поляризації та характеристик RHCP/LHCP дозволяє підібрати оптимальне рішення під будь-який стиль польоту — від фристайлу до дальніх експедицій.
І пам’ятайте: ніколи не вмикайте FPV-окуляри без антен — це головне правило, яке продовжить життя вашому обладнанню.
