Які двигуни використовуються в дронах та як їх правильно вибрати
Сучасні двигуни для дронів є основою силової системи безпілотника і безпосередньо визначають його льотні характеристики. Саме мотор дрону створює тягу, від якої залежать підйомна сила, швидкість набору висоти, маневреність і стабільність у повітрі. Від ефективності роботи двигунів також залежить енергоспоживання, час польоту та загальне навантаження на електроніку і акумулятор.
Правильно підібрані двигуни для квадрокоптерів забезпечують оптимальний баланс між потужністю, вагою та ефективністю. Якщо параметри мотора не відповідають розміру рами, пропелерам або напрузі живлення, це може призвести до перегріву, підвищеного споживання струму, втрати тяги та прискореного зносу компонентів. У гіршому випадку можливе перевантаження регуляторів швидкості (ESC) або передчасний вихід двигуна з ладу.
Сьогодні ринок пропонує десятки моделей, що відрізняються конструкцією, розміром статора, параметром KV, максимальною потужністю та призначенням. Вибір залежить від типу безпілотника: гоночний FPV, фрістайл, Long Range, аерозйомка або вантажна платформа — кожна конфігурація вимагає свого типу електродвигуна.
У цій статті розглянемо, які двигуни для дронів використовуються сьогодні, їхні основні типи та технічні характеристики, а також надамо практичні рекомендації, які допоможуть правильно підібрати мотор дрону під конкретні задачі та уникнути типових помилок при виборі. А в цій статті більш детально розказали про будову і більш технічні моменти, важливі для вибору.
Які двигуни використовуються в дронах
Будь-який безпілотник оснащується електроприводом. Основний електродвигун перетворює енергію акумулятора в механічне обертання пропелерів, створюючи підйомну силу.
У дронах застосовуються два типи двигунів:
Колекторні двигуни для квадрокоптерів
Колекторні двигуни для дронів мають просту конструкцію зі щітками та колектором. Усередині такого мотора електричний струм передається на обмотки ротора через графітові або металеві щітки, які контактують із колектором. Саме цей вузол забезпечує зміну напрямку струму та обертання ротора.
Принцип роботи досить простий: при подачі напруги створюється магнітне поле, яке змушує ротор обертатися. Швидкість обертання регулюється зміною напруги, тому для керування такими двигунами не потрібні складні електронні регулятори, як у безколекторних системах.
Основні особливості колекторних двигунів:
- проста і недорога конструкція;
- невелика вага та компактні розміри;
- легке підключення без використання складного ESC;
- швидкий знос щіток через механічний контакт;
- нижчий ККД і ефективність;
- обмежений ресурс роботи.
Через механічне тертя щітки поступово зношуються, що призводить до зниження потужності, підвищення нагріву та необхідності заміни двигуна. Також під час роботи виникають електричні іскри, які зменшують ефективність і створюють додаткові втрати енергії.
Сьогодні колекторні двигуни для квадрокоптерів використовуються переважно в мікро-дронах, навчальних моделях і бюджетних іграшкових безпілотниках. Для FPV, аерозйомки та інших задач, де потрібні висока потужність, надійність і тривалий ресурс, такі двигуни майже не застосовуються, поступаючись місцем безколекторним електродвигунам.
Переваги:
- низька вартість;
- просте підключення без складної електроніки;
- компактність і мала вага.
Недоліки:
- швидкий знос щіток;
- низький ККД;
- обмежений ресурс;
- невисока потужність.
Такі двигуни для квадрокоптерів використовуються в бюджетних або мікро-дронах і практично не застосовуються у FPV або професійних системах.
Безколекторні двигуни для FPV дронів
Сучасний стандарт для FPV, аерозйомки та промислових БПЛА — безколекторний електродвигун (Brushless, BLDC). Його конструкція відрізняється від колекторного тим, що в ній відсутні щітки та механічний колектор. Перемикання фаз обмоток відбувається електронно за допомогою регулятора швидкості (ESC), що забезпечує високу ефективність і точність керування.

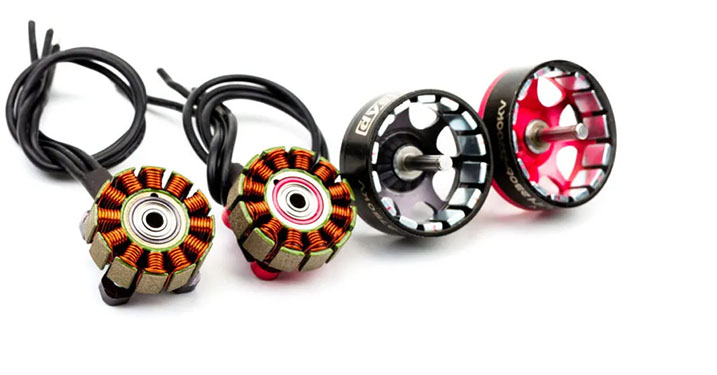

У безколекторному моторі магніти розташовані на роторі, а обмотки — на статорі. ESC послідовно подає струм на обмотки, створюючи обертове магнітне поле, яке приводить ротор у рух. Така схема зменшує механічні втрати, нагрів і знос, що значно збільшує ресурс двигуна.
Основні переваги безколекторних двигунів:
- високий ККД (до 85–90%);
- тривалий термін служби без обслуговування;
- стабільна тяга та швидка реакція на зміну газу;
- менший нагрів і енергоспоживання;
- можливість роботи на високих обертах і навантаженнях.
Саме тому більшість сучасних двигунів для дронів є безколекторними. Вони забезпечують необхідну потужність для фрістайлу, гонок, дальніх польотів і підйому корисного навантаження.

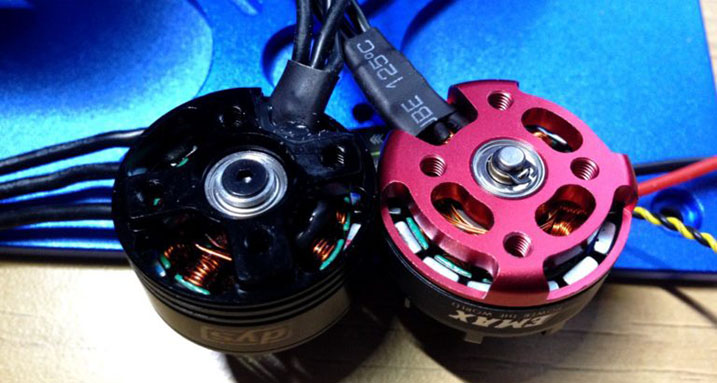

Для мультикоптерів зазвичай використовуються безколекторні двигуни типу outrunner, де зовнішній корпус обертається разом із ротором. Така конструкція створює високий крутний момент і дозволяє ефективно обертати пропелери без використання редукторів.
Важливою особливістю є те, що безколекторний мотор дрону працює тільки разом із ESC, який визначає швидкість обертання, напрямок і стабільність роботи. Правильна взаємодія двигуна, регулятора та акумулятора забезпечує максимальну продуктивність і надійність системи.
Завдяки поєднанню потужності, ефективності та ресурсу безколекторні двигуни для квадрокоптерів стали стандартом для більшості сучасних безпілотних систем.
Майже всі сучасні двигуни для дронів у середньому та великому класі є безколекторними.
Конструкція безколекторних моторів
Безколекторні двигуни поділяються на два типи.
Inrunner (інранер). Ротор розташований всередині корпусу.
Особливості:
- високі оберти;
- невеликий крутний момент;
- рідко використовуються у мультикоптерах.
Outrunner (аутранер). Зовнішній корпус обертається разом із ротором.
Переваги:
- високий крутний момент;
- ефективна робота з великими пропелерами;
- оптимальні характеристики для мультикоптерів.
Більшість двигунів для квадрокоптерів — це саме аутранери.
Для роботи безколекторного двигуна необхідний регулятор швидкості — ESC (Electronic Speed Controller). На відміну від колекторних моторів, які мають лише два дроти живлення, безколекторний електродвигун оснащений трьома фазними проводами.

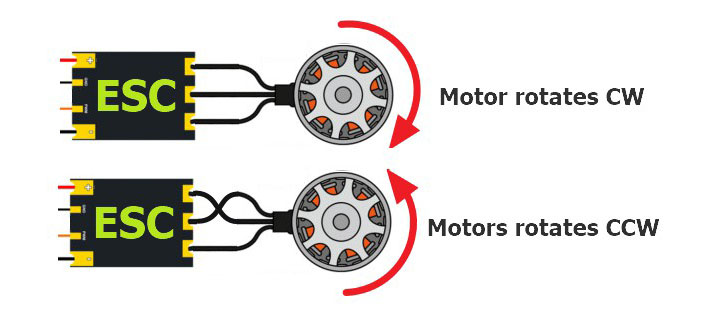

Ці проводи підключаються до ESC, і порядок їхнього з’єднання не є критичним для запуску. Якщо після підключення мотор дрону обертається у неправильному напрямку, змінити його можна дуже просто — достатньо поміняти місцями будь-які два з трьох проводів. Це дозволяє швидко налаштувати правильний напрямок обертання двигунів для квадрокоптерів без додаткових налаштувань.
Основні характеристики моторів для беспилотників
Розмір статора

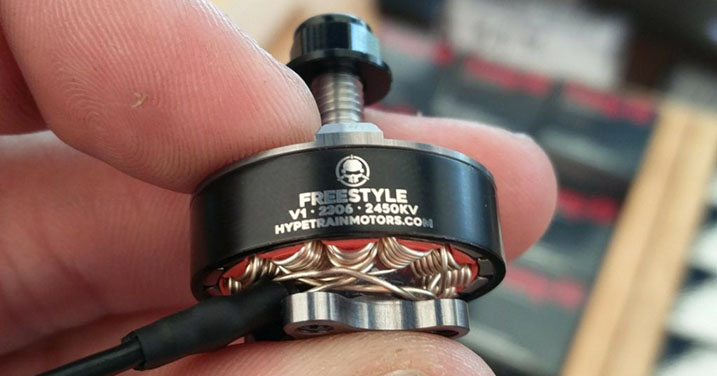

- Позначається у форматі, наприклад: 2205, 2207, 2306.
- Перше число — діаметр статора, друге — висота.
Загальні закономірності:
- більший діаметр → більше моменту;
- більша висота → більше потужності;
- компактні мотори → менша вага, але нижча тяга.
Правильно підібраний розмір забезпечує ефективну роботу мотора дрону без перевантажень.
KV — ключовий параметр
KV показує кількість обертів на 1 В без навантаження.
Особливості:
- високий KV → більше швидкості, менший момент;
- низький KV → більше тяги та ефективність.
Приклад: мотор 2000KV на батареї 6S (22,2 В) теоретично розкручується до ~44 000 об/хв.
KV завжди підбирається разом із:
- розміром пропелера;
- напругою акумулятора;
- призначенням дрона.
Як вибрати двигуни для квадрокоптерів за розміром рами
Розмір рами безпосередньо визначає діаметр пропелерів, а отже — і параметри двигуна. Для компактних дронів із пропелерами 3–4 дюйми зазвичай використовуються мотори зі статорами розміром 1404–1804 і високим KV у межах 3000–5000. Найпопулярніший клас 5 дюймів працює з двигунами 2205–2306, де значення KV становить приблизно 1700–2700 залежно від використання акумулятора 4S або 6S. Для платформ із пропелерами 6–7 дюймів застосовуються більші мотори класу 2306–2507 із KV близько 1200–1800. Дрони з пропелерами 8–10 дюймів і більше потребують двигунів із великими статорами та низьким KV, оскільки такі конфігурації орієнтовані на ефективність, тривалий політ і роботу з підвищеним навантаженням. Саме таким чином підбираються двигуни для дронів залежно від розміру та задач.
Під час вибору важливо правильно поєднувати значення KV із кількістю банок акумулятора. Загальне правило полягає в тому, що зі збільшенням напруги (більшою кількістю S) необхідно використовувати двигуни з нижчим KV, а при меншій напрузі — з вищим. Наприклад, для 5-дюймового дрона на 4S зазвичай підходять мотори з KV 2300–2700, тоді як для 6S оптимальним буде діапазон 1600–1900KV. Якщо KV занадто високий для обраної напруги, двигун працюватиме з перевищенням обертів, що призведе до перегріву, збільшення споживаного струму та ризику пошкодження ESC або самого мотора.
Параметри двигунів також визначаються призначенням дрона. Для фрістайлу та гонок потрібна максимальна потужність і швидка реакція на газ, тому використовуються мотори з високим KV і середнім або великим статором. У конфігураціях для кінозйомки головним є плавність роботи та енергоефективність, тому перевага надається нижчому KV, більшим пропелерам і стабільній роботі на малих обертах. Для Long Range польотів важливо мінімізувати споживання енергії, тому обираються легкі двигуни з низьким KV, оптимізовані для роботи з великими пропелерами. Вантажні платформи потребують великих двигунів для квадрокоптерів із дуже низьким KV і високим крутним моментом, що дозволяє піднімати значну корисну вагу.
Щоб мотор дрону працював ефективно, необхідно правильно розрахувати співвідношення тяги до ваги. Мінімально допустимим вважається рівень 2:1, який забезпечує базову можливість польоту. Для стабільної та комфортної роботи рекомендується запас не менше 3:1, а для фрістайлу або гоночних дронів — 5:1 і більше. Наприклад, якщо вага квадрокоптера становить 800 г, сумарна максимальна тяга всіх двигунів повинна бути не меншою за 2400 г. Точні значення тяги можна визначити за тестами, які надає виробник для різних пропелерів і напруги.
Додатково при виборі необхідно враховувати технічні параметри двигуна. Максимальний струм повинен відповідати можливостям ESC і бажано мати запас для надійної роботи. Якість підшипників впливає на рівень шуму, плавність обертання та загальний ресурс двигуна. Важливу роль відіграють матеріали: якісні магніти та точне балансування зменшують вібрації та підвищують ефективність. Також слід звернути увагу на схему кріплення двигуна, оскільки поширеними стандартами є 12×12 мм, 16×16 мм і 16×19 мм. Перед покупкою обов’язково потрібно перевірити сумісність двигуна з рамою, щоб уникнути проблем під час встановлення.
Типові помилки при виборі двигунів
Неправильний підбір силової установки — одна з основних причин перегріву, нестабільної роботи та швидкого зносу компонентів. Розглянемо найпоширеніші помилки, яких припускаються при виборі двигунів для дронів.
Занадто високий KV для 6S
Високий KV у поєднанні з великою напругою призводить до надмірних обертів. У результаті:
- різко зростає споживання струму;
- мотор перегрівається;
- збільшується навантаження на ESC;
- можливе пошкодження обмоток або регулятора.
Наприклад, мотор дрону з KV понад 2200 для 6S у більшості випадків працює в перевантаженому режимі. Для високовольтних систем слід обирати нижчий KV.
Невідповідний розмір пропелера
Пропелер безпосередньо впливає на навантаження на електродвигун.
- занадто великий або з великим кроком → перевантаження, перегрів, високий струм;
- занадто малий → низька тяга, погана ефективність.
KV, розмір статора та пропелер повинні підбиратися як єдина система. Невідповідність цих параметрів знижує ефективність і скорочує ресурс двигуна.
Ігнорування ваги дрона
Вага визначає необхідну тягу. Якщо двигуни для квадрокоптерів обрані без урахування маси:
- дрон працює на високому газі більшу частину часу;
- зростає споживання енергії;
- зменшується час польоту;
- підвищується температура моторів і ESC.
Особливо критично це для дронів із камерою, GPS, великим акумулятором або додатковим обладнанням.
Вибір моторів без запасу по тязі
Мінімальна тяга, що дорівнює вазі дрона, недостатня для нормального польоту. Без запасу:
- погіршується керованість;
- немає резерву для різких маневрів;
- мотори постійно працюють на межі можливостей;
- прискорюється знос компонентів.
Рекомендоване співвідношення тяги до ваги — не менше 3:1, а для фрістайлу або гонок — 4–5:1.
Невідповідність струму можливостям ESC
Кожен мотор дрону має максимальний струм при роботі з конкретним пропелером. Якщо ESC розрахований на менше значення:
- регулятор перегрівається;
- спрацьовує захист або відбувається відмова;
- можливе пошкодження силових ключів.
При виборі потрібно враховувати максимальний струм із тестів виробника та закладати запас 20–30%.
Як підібрати двигуни для дронів: короткий алгоритм
- Визначити розмір рами.
Розмір рами визначає максимальний діаметр пропелерів і загальну вагу майбутнього дрона. Чим більша рама, тим потужніші двигуни для дронів знадобляться. Також від цього залежить клас моторів і діапазон їхніх параметрів.
- Обрати діаметр пропелерів.
Пропелери створюють навантаження на мотор дрону, тому їхній розмір і крок повинні відповідати можливостям двигуна. Великі пропелери забезпечують кращу ефективність і тягу, але потребують нижчого KV і більшого крутного моменту. Менші пропелери підходять для швидких і маневрених конфігурацій.
- Вибрати акумулятор (4S, 6S тощо).
Напруга живлення безпосередньо впливає на оберти двигуна і споживання струму. Вищий вольтаж дозволяє отримати більше потужності при нижчому KV. Вибір акумулятора визначає робочий режим, у якому працюватиме електродвигун.
- Підібрати розмір статора.
Розмір статора впливає на крутний момент, потужність і ефективність двигуна. Більші статори краще працюють із великими пропелерами та важкими дронами. Компактні мотори підходять для легких рам і забезпечують меншу вагу всієї системи.
- Визначити оптимальний KV.
KV потрібно підбирати з урахуванням акумулятора, пропелерів і призначення дрона. Високий KV забезпечує швидкість і різку реакцію, але збільшує навантаження на систему. Низький KV підходить для ефективних і стабільних польотів із великими пропелерами.
- Перевірити тягові тести.
Виробники зазвичай надають таблиці тяги для різних пропелерів і напруги. За цими даними можна оцінити максимальу тягу і споживання струму. Важливо переконатися, що сумарна тяга всіх моторів перевищує вагу дрона щонайменше у 2–3 рази.
- Переконатися в сумісності з ESC.
Максимальний струм двигуна не повинен перевищувати допустимі значення регулятора швидкості. Рекомендується мати запас по струму не менше 20–30% для надійної роботи. Також слід перевірити сумісність за протоколами керування та напругою живлення.
Цей підхід допоможе швидко підібрати оптимальні двигуни для квадрокоптерів, уникнути перевантаження компонентів і забезпечити стабільну та ефективну роботу силової установки.
Сучасні двигуни для дронів — це високоефективні безколекторні системи, які визначають динаміку, стабільність і автономність польоту. Головні параметри вибору — розмір статора, KV, напруга акумулятора, пропелери та призначення апарата. Правильно підібраний мотор дрону забезпечує стабільну роботу, економне споживання енергії та довгий ресурс. Якісний електродвигун — це основа надійності та продуктивності будь-якого квадрокоптера, незалежно від того, чи це гоночний FPV, Long Range або професійна платформа для зйомки.
