LiPo vs Li-Ion для FPV: Як зібрати батарею 6S2P (21700) для максимальної дальності

Статтю підготувала

Катерина Помазан

Контент-менеджерка, керуюча відділом

У FPV-сегменті вибір акумулятора напряму визначає характер польоту: агресивний фристайл із різкими піками струму або стабільний long range із максимальним часом у повітрі. Саме тут виникає практичне питання - чи варто переходити з класичних LiPo на Li-Ion, і якщо так, то як правильно реалізувати таку збірку без втрати надійності та ефективності.

LiPo-акумулятори залишаються стандартом для більшості FPV-дронів через високу струмовіддачу та здатність витримувати різкі навантаження. Водночас їх обмеження очевидні: відносно невелика ємність і швидке просідання напруги при тривалому польоті. У задачах, де критична не пікова потужність, а енергетичний запас, Li-Ion елементи формату 21700 демонструють принципово інший підхід — більшу щільність енергії, плавніший розряд і значно кращу ефективність у крейсерському режимі.

Саме тому у long range FPV сформувався окремий підхід до живлення: самостійне складання Li-Ion батарей у конфігураціях 6S2P або 6S3P. Це дозволяє точно контролювати характеристики акумулятора — від ємності до максимально допустимого струму — і адаптувати його під конкретний сетап дрона. Однак така гнучкість вимагає розуміння базових принципів: як обирати осередки, як правильно читати схеми збірок, чому використовується точкове зварювання замість пайки та які компроміси виникають при відмові від BMS.

У цій статті розглянемо практичний аспект переходу на Li-Ion: від ключових відмінностей із LiPo до покрокового розбору складання батареї 6S2P на елементах 21700. Основна увага — на реальних сценаріях використання, де кожен грам ваги та кожна ват-год енергії напряму впливають на дальність і стабільність польоту.

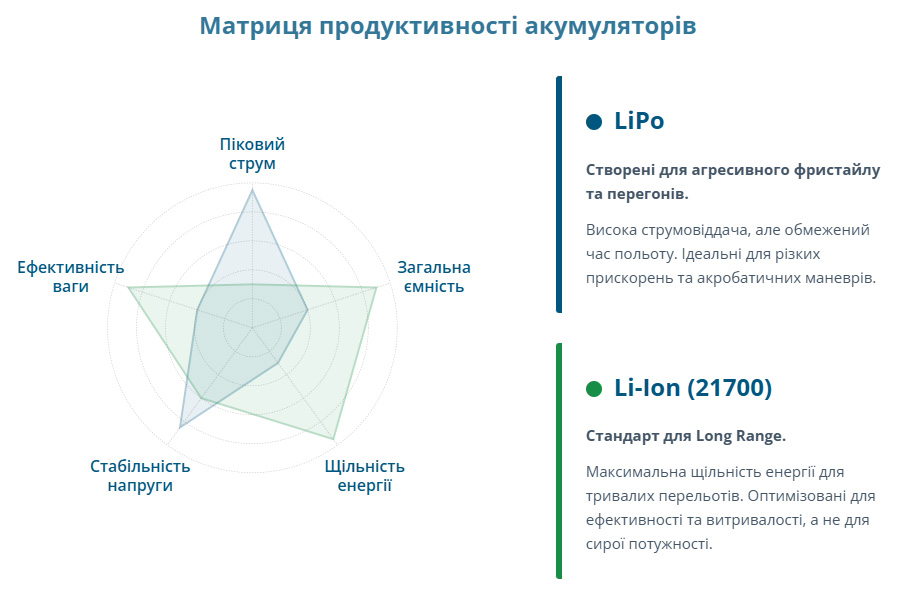

У чому різниця між LiPo та Li-Ion у FPV

LiPo та Li-Ion — це різні підходи до енергоживлення FPV-дронів, і ключова різниця полягає в балансі струмовіддачі vs ємності.

LiPo:

• дуже високий C-рейтинг (50–100C);
• стабільна напруга під навантаженням;
• ідеальні для фристайлу та рейсингу.

Li-Ion:

• вища енергетична щільність (≈200–250 Wh/kg);
• значно більша ємність при тій самій вазі;
• нижча струмовіддача.

Практично це означає:

• LiPo = “потужність і різкі маневри”
• Li-Ion = “дальність і час польоту”

Детальне порівняння типів акумуляторів вже розібрано в статті: Порівняльна характеристика літієвих, літій-полімерних та літій-іонних батарей, тому можете спочатку ознайомитись з цієї інформацію.

Чому Li-Ion — вибір для long range FPV

Для FPV-дронів, орієнтованих на дальні польоти, ключове значення мають не пікові характеристики, а загальна енергоефективність системи. У пріоритеті максимальна кількість ват-годин на одиницю ваги, стабільна поведінка напруги під навантаженням і мінімальне просідання при роботі в крейсерському режимі. Саме ці фактори визначають реальну дальність і тривалість польоту, а не номінальна потужність акумулятора.

Li-Ion елементи у цьому сценарії демонструють суттєву перевагу. При однаковій вазі вони забезпечують більший запас енергії, що безпосередньо конвертується у додаткові хвилини польоту. Плавна крива розряду дозволяє уникнути різких падінь напруги, а отже — зберігати стабільну тягу навіть на низькому рівні заряду. У крейсерському режимі, де дрон споживає відносно невеликий струм, це дає максимально ефективне використання кожного елемента батареї.

З огляду на ці характеристики, у long range FPV сформувався практичний стандарт — використання збірок 6S2P або 6S3P. Вони забезпечують оптимальний баланс між ємністю, струмовіддачею та вагою, дозволяючи реалізувати стабільний і прогнозований політ на великих дистанціях.

Вибір осередків: чому Molicel P42A / P45B — стандарт

Для FPV-застосування вибір Li-Ion елементів завжди зводиться до пошуку балансу між трьома взаємопов’язаними параметрами: ємністю, максимально допустимим струмом і внутрішнім опором. Ігнорування хоча б одного з них призводить до втрати ефективності або навіть нестабільної роботи дрона в польоті.

Ємність (mAh) визначає загальний запас енергії, тобто скільки часу дрон зможе перебувати в повітрі. Чим більша ємність — тим довший політ. Але важливо розуміти, що збільшення ємності зазвичай досягається за рахунок хімії елемента, яка не розрахована на високі струми. Тобто “довгограючі” елементи часто мають обмеження по навантаженню і не підходять для навіть помірно динамічного FPV.

Максимально допустимий струм (continuous discharge current) — це параметр, який визначає, чи здатен акумулятор безпечно віддавати потрібну потужність. У FPV навіть у long range режимі виникають короткі пікові навантаження: розгін, корекція позиції, робота проти вітру. Якщо елемент не розрахований на такі струми:

• з’являється сильний voltage sag;
• падає тяга;
• зростає нагрів;
• прискорюється деградація акумулятора.

Тому для FPV не використовують “ультраємні” осередки з низьким струмом — вони просто не витримують реальних умов.
Внутрішній опір (internal resistance, IR) — менш очевидний, але критичний параметр. Саме він визначає, наскільки сильно буде просідати напруга під навантаженням. Навіть якщо елемент має високий допустимий струм, але великий внутрішній опір:

• напруга різко падає при газі;
• контролер може раніше сигналізувати про “розряд”;
• ефективна ємність зменшується.
• Низький IR означає:
• стабільніша напруга;
• менші втрати енергії на нагрів;
• краща поведінка в реальному польоті.

У підсумку, оптимальний FPV-елемент — це не той, що має максимальну ємність, а той, який забезпечує збалансоване поєднання:

• достатньої ємності для тривалого польоту;
• високого допустимого струму для пікових навантажень;
• низького внутрішнього опору для стабільної напруги.

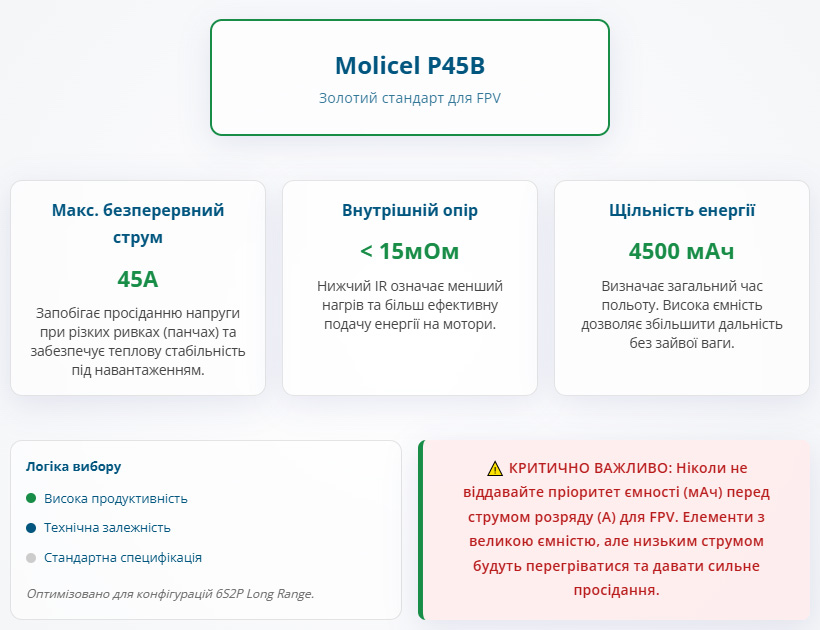

Саме тому такі моделі, як Molicel P42A або P45B, стали фактичним стандартом: вони не максимальні в кожному окремому параметрі, але дають найкращий сумарний результат у реальних FPV-умовах.

Найпопулярніші варіанти:

• Molicel P42A (4200 mAh, до ~45A)
• Molicel P45B (≈4500 mAh, до 45A continuous)

Ключові параметри P45B:

• 4500 mAh;
• до 45A безперервного струму;
• ≈242 Wh/kg енергетичної щільності.

Чому саме вони:

• витримують реальні FPV-навантаження;
• мінімальний voltage sag серед Li-Ion;
• добре масштабуються в 2P/3P збірках.

Схеми збірок: як читати 6S1P, 6S2P, 6S3P

Позначення читається так:

• S (Series) — кількість елементів по напрузі
• P (Parallel) — кількість елементів по ємності

Приклади:
6S1P

• 6 елементів послідовно
• напруга ≈22.2V
• ємність = ємність одного елемента

6S2P

• 12 елементів (6×2)
• ємність подвоюється
• струмовіддача також зростає

6S3P

• 18 елементів
• максимум автономності
• значно більша вага

Типові характеристики (на P45B):

• 6S2P → ~9000 mAh, ~80A
• 6S3P → ~13500 mAh, ~120A

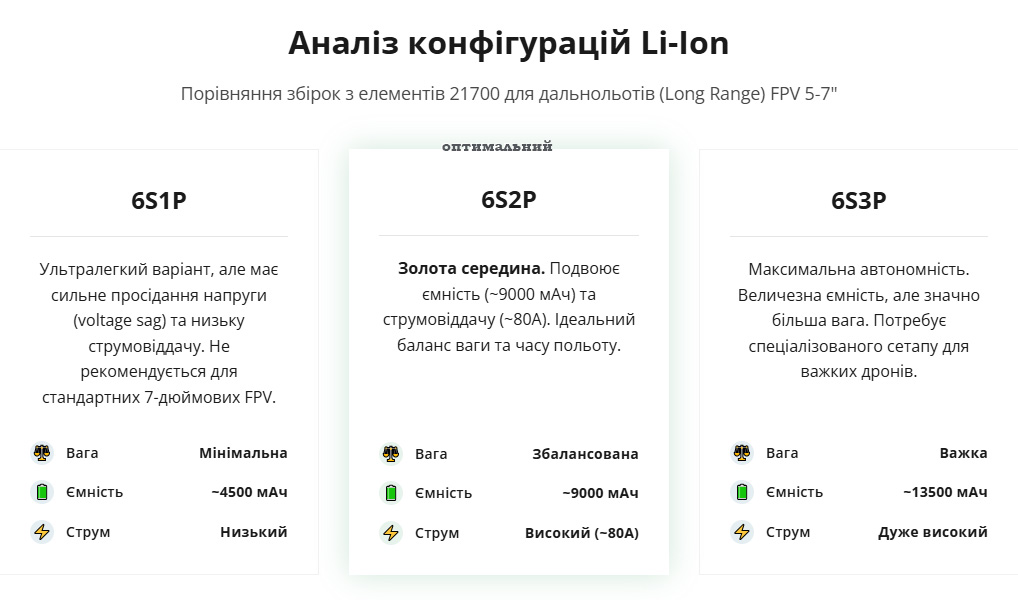

Порівняння конфігурацій 6S1P, 6S2P і 6S3P зводиться до співвідношення ваги, ємності та здатності віддавати струм у реальних умовах польоту.

6S1P — це мінімальна за вагою збірка, яка складається лише з 6 елементів. Вона дає найкращий показник маси, але має обмежену ємність і струмовіддачу. У long range це проявляється як швидке просідання напруги навіть при помірному газі та обмежений час польоту. Такий варіант підходить лише для дуже легких сетапів або тестових конфігурацій.

6S2P — найбільш збалансоване рішення. Додавання другої паралельної гілки подвоює ємність і суттєво знижує навантаження на кожен елемент. Це означає менший нагрів, стабільнішу напругу і кращу ефективність у крейсерському режимі. Саме 6S2P забезпечує оптимальне поєднання дальності, ваги та надійності для більшості 5–7" FPV-дронів.

6S3P — конфігурація для максимальної автономності. Вона дає ще більший запас енергії і мінімальне просідання напруги, але ціною значного збільшення ваги. Надлишкова маса знижує загальну ефективність і вимагає потужнішого сетапу. Тому 6S3P використовують лише тоді, коли пріоритет — максимальна дальність, а не універсальність.

Як зібрати 6S2P акумулятор (21700)

Для складання акумулятора 6S2P знадобиться базовий набір компонентів і інструментів, без яких неможливо забезпечити надійність і безпеку збірки. В основі — 12 Li-Ion елементів формату 21700, зокрема, наприклад, Molicel P42A або P45B, які забезпечують потрібний баланс між ємністю та струмовіддачею. Для з’єднання елементів використовується нікелева стрічка товщиною 0.15–0.2 мм, що гарантує низький опір і стабільний контакт.

Ключовий інструмент — апарат для точкового зварювання (spot welder), оскільки саме цей метод дозволяє уникнути перегріву акумуляторів під час монтажу. Також необхідний балансувальний кабель стандарту JST-XH для 6S-конфігурації, який забезпечує контроль напруги кожної банки під час заряджання. Для підключення до дрона використовуються силові дроти з роз’ємами XT60 або XT90 — вибір залежить від робочих струмів і конкретного сетапу.

Конфігурація

Формується дві паралельні групи по 6 елементів:

• спочатку робиться 2P група;
• потім ці групи з’єднуються послідовно (6S).

Основи spot welding

Чому не пайка:

• перегрів пошкоджує елемент;
• зростає внутрішній опір;
• ризик деградації або короткого замикання.

Правильний підхід:

• точкове зварювання нікелевою стрічкою;
• мінімальний тепловий вплив;
• стабільний контакт.

Вибір нікелевої стрічки

• чистий нікель (не нікельована сталь) або нікель+мідь;
• товщина: 0.15 мм — для 6S2P; 0.2 мм — якщо плануються пікові навантаження.

Чим товстіша стрічка: менший опір і менше нагрівання.

Чи потрібна BMS для FPV збірки

Коротко: ні, не потрібна. У більшості FPV-збірок використання BMS є недоцільним. Система живлення дрона зазвичай розрахована на роботу із зовнішніми зарядними пристроями, які забезпечують коректне балансування через стандартний баланс-роз’єм. Це дозволяє точно контролювати напругу кожної банки без додаткових електронних модулів у самій батареї. Водночас інтеграція BMS призводить до збільшення ваги акумулятора та може обмежувати допустимий струм, що критично для FPV-застосування навіть у режимах помірного навантаження.

Коли BMS має сенс:

• стаціонарні системи;
• powerbank або ground station.

У FPV:

• тільки баланс-кабель + контроль напруги в OSD.

Практичні поради для максимальної дальності:

• Не перевищуйте 70–80% від max струму елементів
• Уникайте різких рухів ручкою газу
• Використовуйте ефективні пропелери (low pitch)
• Контролюйте вагу — Li-Ion легко “перебрати”
• Лендінг при 2.9–3.0V на банку

У FPV немає універсального рішення для всіх сценаріїв, однак для задач, де пріоритетом є тривалість польоту та енергоефективність, Li-Ion збірки впевнено займають свою нішу. Вони дозволяють отримати більший запас енергії при зіставній вазі та забезпечують стабільнішу роботу дрона у крейсерському режимі.

Конфігурації на кшталт 6S2P або 6S3P, за умови правильного підбору елементів і якісної збірки, формують передбачувану та ефективну систему живлення для long range FPV. Водночас важливо враховувати обмеження Li-Ion — зокрема нижчу струмовіддачу — і відповідно адаптувати стиль польоту та сетап дрона.

У підсумку, вибір між LiPo та Li-Ion — це не питання “краще чи гірше”, а питання відповідності акумулятора конкретній задачі. Для дальніх польотів Li-Ion забезпечує відчутний приріст автономності, зберігаючи достатній рівень керованості за умови грамотного використання.
