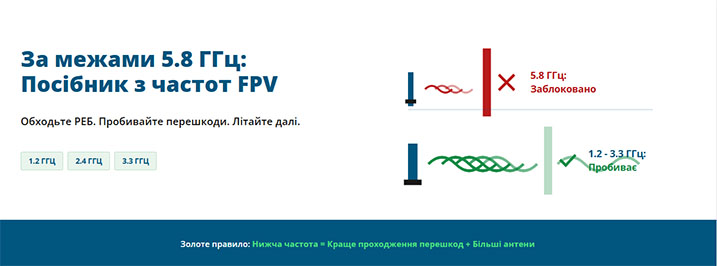

Нестандартні частоти FPV: як вибрати VTX для обходу перешкод

FPV-системи традиційно будувались навколо діапазону 5.8 ГГц як універсального рішення для більшості сценаріїв польоту. Він забезпечував прийнятний баланс між якістю відео, затримкою та компактністю обладнання. Однак із ростом кількості бездротових пристроїв і появою цілеспрямованих радіоперешкод ситуація змінилася.

У реальних умовах, особливо при польотах на середні та великі дистанції або в зоні активного радіоелектронного впливу, стабільність відеолінку на 5.8 ГГц більше не гарантується. Це змушує операторів і збирачів FPV-систем шукати альтернативні частотні діапазони, які забезпечують кращу завадостійкість і проникність сигналу.

Саме тому питання вибору нестандартної частоти та сумісного відеопередавача (VTX) стає критично важливим для побудови надійного FPV-лінку.

У контексті зростання радіоперешкод і необхідності стабільного зв’язку, все більшої актуальності набувають спеціалізовані рішення, зокрема комплектуючі та запчастини для РЕБ, які дозволяють гнучко адаптувати FPV-систему під складні умови ефіру.

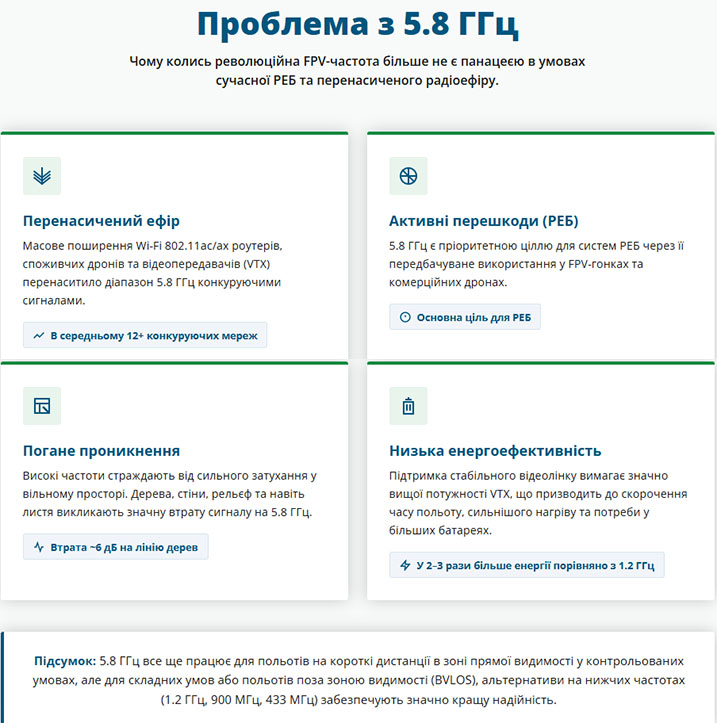

Чому 5.8 ГГц більше не панацея

Діапазон 5.8 ГГц історично став стандартом для FPV через компактні антени, доступність обладнання та достатню пропускну здатність. Однак у сучасних умовах в Україні і не тільки його ефективність суттєво знижується.

Основні причини:

• Перенасичення ефіру - масове використання Wi-Fi (802.11ac/ax), FPV-систем та інших ISM-пристроїв.
• Активні перешкоди (РЕБ) - 5.8 ГГц є пріоритетною ціллю для глушіння через популярність.
• Погане проникнення - висока частота означає сильне затухання через перешкоди (стіни, дерева, рельєф).
• Низька енергетична ефективність - для стабільного сигналу потрібна більша потужність передавача.

Детальніше про те, як правильно обирати канали та уникати взаємних перешкод, читайте у статті Поради щодо керування частотами FPV.

Перенасичення ефіру

Діапазон 5.8 ГГц належить до ISM частот - це “вільний” спектр, яким користуються всі без ліцензії. Тому там одночасно працюють:

• Wi-Fi роутери (5 GHz, стандарти 802.11ac/ax)
• FPV-дрони (особливо на гонках або в популярних локаціях)
• відеопередавачі, бездротові камери, інші пристрої

Кожен пристрій займає частину спектра (канал). Коли таких пристроїв багато, канали перекриваються. У результаті:

• з’являються шуми (“сніг”, смуги, розриви відео)
• падає якість сигналу навіть на малій відстані
• можливі повні “провали” відео

Активні перешкоди (РЕБ)

Більшості українців поняття РЕБ чудово знайомо, для тих, хто ще не розібрався в значенні цієї абревіатури пояснимо простими словами - РЕБ (радіоелектронна боротьба) - це навмисне створення сильного шуму на певній частоті, щоб “заглушити” сигнал.

Чому саме 5.8 ГГц:

• це найпопулярніший FPV-діапазон
• більшість дронів використовує саме його
• достатньо перекрити кілька стандартних каналів, щоб “вбити” передачу відео

Як це виглядає на практиці:

• замість картинки - суцільний шум
• різке зникнення відео без поступового погіршення
• навіть на близькій дистанції сигнал нестабільний

В цьому випадку важливо знати що, VTX передає сигнал, але приймач отримує набагато сильніший шум від джерела перешкод.

Через це корисний сигнал “тонe” в завадах.

Погане проникнення сигналу

Чим вища частота - тим гірше сигнал проходить через перешкоди. Для 5.8 ГГц це означає:

• стіни сильно послаблюють сигнал
• дерева (особливо вологі) можуть майже повністю його “з’їдати”
• рельєф (пагорби, будівлі) швидко перекриває лінк

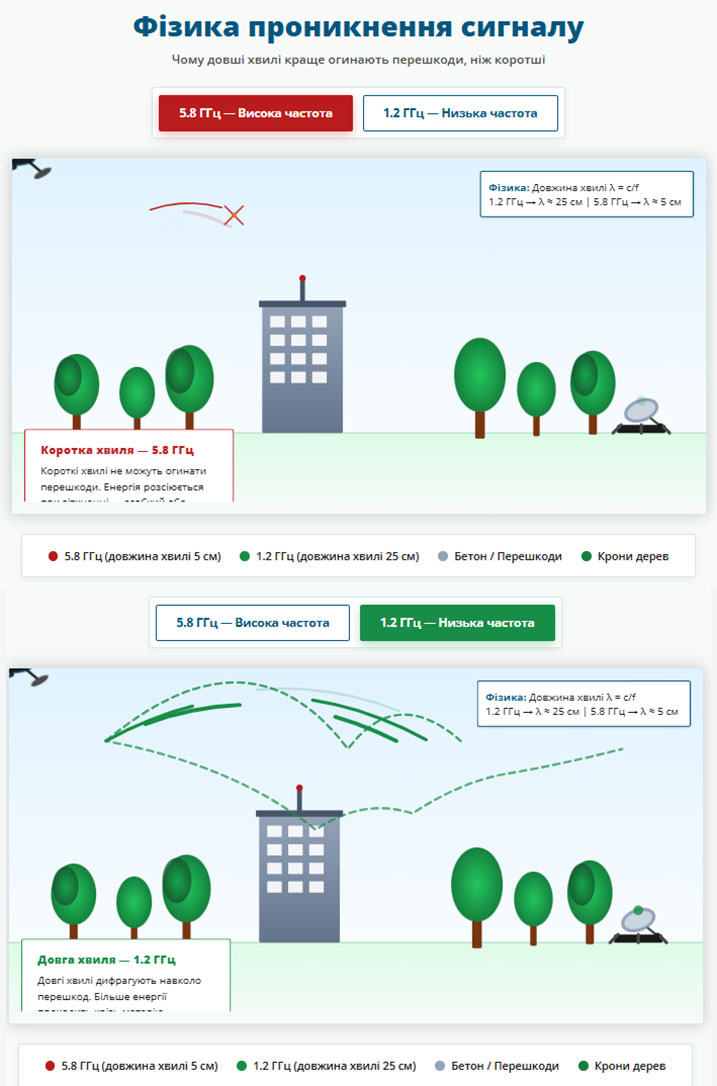

Пояснення тут досить просте: сигнал на високій частоті має коротшу довжину хвилі, тому він значно гірше огинає перешкоди. Крім того, під час проходження через різні матеріали - наприклад, стіни чи рослинність - він втрачає більше енергії.

На практиці це проявляється так: варто дрону опинитися за деревом або будівлею, і сигнал може зникнути майже миттєво. Навіть невеликі перешкоди викликають помітне погіршення якості відео, тому для стабільного зв’язку фактично необхідна пряма видимість між передавачем і приймачем.

Низька енергетична ефективність

На 5.8 ГГц сигнал швидше втрачає енергію з відстанню. Це описується моделями типу рівняння Фріса: чим вища частота - тим більші втрати. Практично це означає:

• щоб “пробити” ту ж дистанцію, потрібна більша потужність
• 800–1600 мВт часто дають той самий результат, що 200–400 мВт на нижчих частотах

Наслідки:

• VTX сильніше гріється
• зростає споживання енергії
• зменшується ресурс обладнання
• підвищується ризик перегріву без охолодження

Отже, варто відмітити що 5.8 ГГц “неефективний” - багато енергії витрачається, але результат (дальність і стабільність) обмежений.

Саме тому перехід на нижчі або менш завантажені частоти - це не експеримент, а технічно обґрунтоване рішення.

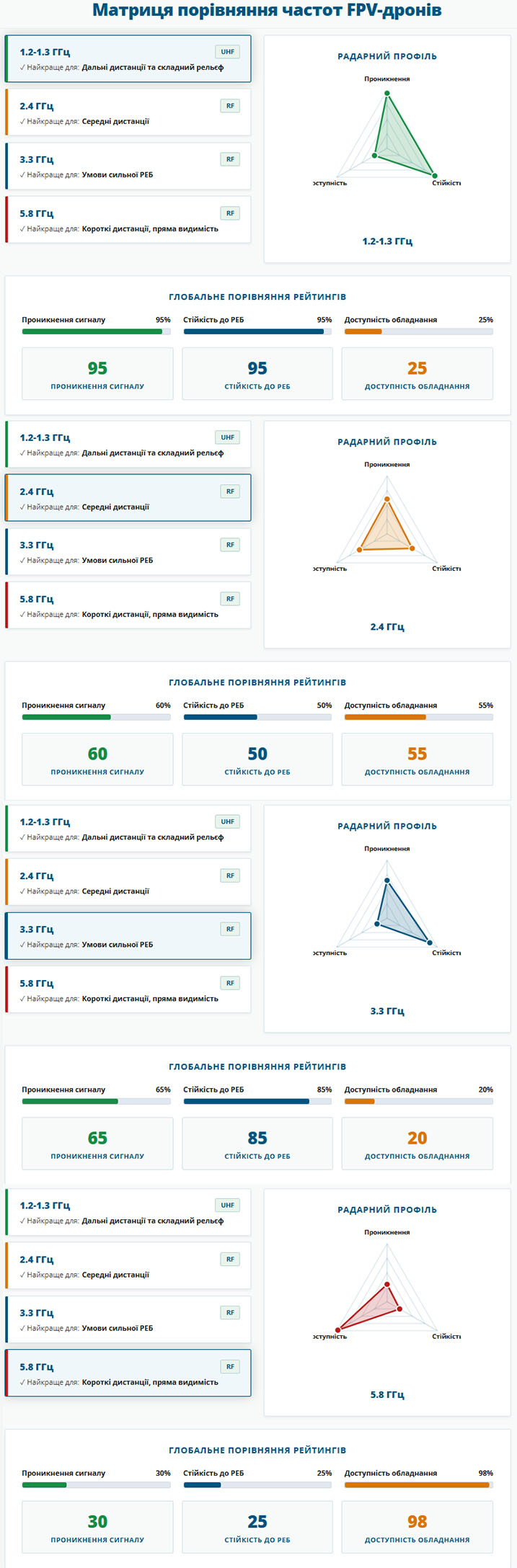

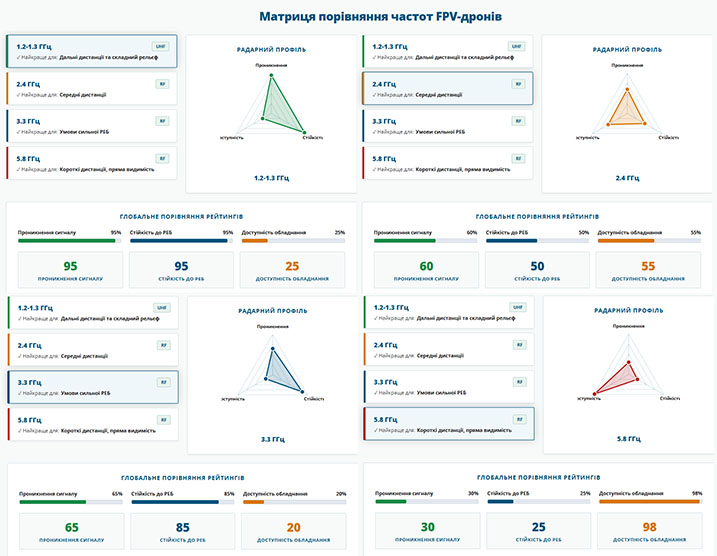

Огляд альтернативних частот

Перед тим як переходити до конкретних діапазонів, важливо розуміти: універсального рішення не існує. Кожна частота має свої фізичні обмеження і практичні особливості, які впливають на дальність, стабільність сигналу, розмір обладнання та сумісність з іншими системами.

Вибір частоти — це завжди компроміс між кількома параметрами: потрібною дистанцією, умовами польоту (місто, ліс, відкрита місцевість), рівнем радіоперешкод і доступністю обладнання. Нижчі частоти зазвичай дають кращу проникність і дальність, але вимагають більших антен і складнішої інтеграції.

Далі розглянемо найпоширеніші альтернативні діапазони, починаючи з 1.2–1.3 ГГц — одного з найефективніших рішень для стабільного далекого відеолінку.

Найефективніше рішення для стабільного відолінку 1.2–1.3 ГГц

1.2-1.3 ГГЦ - низькочастотний діапазон, орієнтований на дальність і проникнення. Антени цього діапазону частот зібрані в цій категорії.

Переваги:

• Велика дальність (у 2–3 рази більше за 5.8 ГГц при однаковій потужності). Нижча частота означає менші втрати сигналу в просторі, тому він довше зберігає достатній рівень для прийому. На практиці це дає значно більшу робочу дистанцію без необхідності піднімати потужність VTX. Також сигнал більш стабільний на межі дальності — менше різких “обривів”.
• Краще проходження через перешкоди. Довша хвиля краще огинає об’єкти та менше затухає при проходженні крізь дерева, кущі або легкі конструкції. Це особливо помітно в складному рельєфі або при польотах на низькій висоті. У результаті відеолінк залишається стабільнішим навіть без ідеальної прямої видимості.
• Вища стійкість до глушіння. Через меншу популярність цих частот їх рідше використовують для цілеспрямованого глушіння. Крім того, для ефективного подавлення нижчих частот потрібно більше енергії та інше обладнання. Це підвищує шанси зберегти відеосигнал у складному радіоефірі.

Недоліки:

• Великі антени (довжина хвилі ≈ 23–25 см). Фізика диктує розміри: ефективна антена повинна бути пропорційною довжині хвилі. Це означає більші габарити як на дроні, так і на наземній станції, що ускладнює монтаж і транспортування. Також зростає ризик механічних пошкоджень під час польоту.
• Можливі конфлікти з GPS (особливо 1.2 ГГц). Частоти 1.2–1.3 ГГц знаходяться близько до GPS L1 (1575 МГц), тому потужний VTX може створювати завади для приймача GPS. Це проявляється у втраті супутників або нестабільному позиціонуванні. Для мінімізації проблем потрібне фізичне рознесення антен і використання фільтрів.
• Обмежена доступність сумісних VRX. Ринок таких систем значно менший, ніж у 5.8 ГГц, тому вибір приймачів обмежений. Часто доводиться використовувати спеціалізовані або менш масові рішення, які складніше знайти і інтегрувати. Також можливі проблеми сумісності між різними виробниками.

Коли використовувати: дальні польоти, складний рельєф, активний РЕБ.

2.4 ГГц — універсальна і популярна частота

2.4 ГГц — це один із найбільш універсальних діапазонів у бездротових системах. Він широко використовується не тільки у FPV, але й у радіокеруванні, Wi-Fi та телеметрії, що одночасно є і перевагою, і обмеженням.

Компроміс між дальністю та розміром: цей діапазон займає проміжне положення між 1.3 ГГц і 5.8 ГГц. Він дозволяє отримати кращу дальність, ніж на високих частотах, але без значного збільшення габаритів антен.

Переваги:

• Краща проникність, ніж у 5.8 ГГц. Сигнал на 2.4 ГГц краще проходить через дерева, кущі та легкі перешкоди. Це робить його більш стабільним у польотах на низькій висоті або в складному середовищі. У реальних умовах це означає менше різких втрат відео за перешкодами.
• Антени середнього розміру. Довжина хвилі дозволяє використовувати антени помірного розміру, які ще зручно встановлювати на дрон. Вони більші, ніж на 5.8 ГГц, але значно компактніші за 1.3 ГГц. Це спрощує баланс між ефективністю та практичністю монтажу.
• Менша чутливість до глушіння. У порівнянні з 5.8 ГГц цей діапазон рідше є основною ціллю для глушіння. Крім того, для ефективного подавлення 2.4 ГГц потрібні інші параметри обладнання. У результаті сигнал часто залишається стабільнішим у складному ефірі.

Недоліки:

• Сильна конкуренція з RC-лінками (ExpressLRS, FrSky). Більшість сучасних систем керування працюють саме на 2.4 ГГц. Якщо відео і керування знаходяться в одному діапазоні, виникає ризик взаємних перешкод. Це може призводити як до погіршення відео, так і до нестабільного керування.
• Завантаженість Wi-Fi. Діапазон активно використовується домашніми та офісними мережами Wi-Fi. У міських умовах ефір часто перевантажений, що створює додатковий шум. Це може знижувати якість FPV-сигналу навіть при невеликій дистанції.
• Обмежений вибір FPV-обладнання. У порівнянні з 5.8 ГГц асортимент VTX і VRX для 2.4 ГГц значно менший. Часто доводиться використовувати менш поширені або спеціалізовані рішення. Це ускладнює підбір сумісного обладнання та його заміну.

Коли використовувати: Середні дистанції при правильному рознесенні частот з RC-каналом. Найкращий результат досягається, коли керування працює на іншій частоті (наприклад, 900 МГц), що мінімізує взаємні перешкоди.

3.3 ГГц: хороший баланс між дальністю зв'язку та якістю картинки

3.3 ГГц — це радіочастота, яка зараз набуває великої популярності в Україні, особливо у сфері FPV-дронів. Це відносно новий і менш поширений діапазон у FPV, який поступово набирає популярність, зокрема в умовах перевантаженого ефіру. Він поєднує частину переваг як низьких, так і високих частот.

Менш поширений діапазон з цікавими характеристиками. Через невисоку популярність цей діапазон часто залишається “чистішим” у плані завад. Це дає можливість отримати стабільний відеолінк там, де 5.8 ГГц уже не працює.

Переваги:

• Менш завантажений ефір. На відміну від 2.4 і 5.8 ГГц, тут значно менше сторонніх пристроїв. Це означає менший рівень фонових шумів і перешкод. У результаті відеосигнал стабільніший навіть без підвищення потужності.
• Краща проникність, ніж 5.8 ГГц. Сигнал на 3.3 ГГц краще проходить через перешкоди, ніж на 5.8 ГГц. Хоча він поступається 1.3 ГГц, різниця з 5.8 ГГц помітна на практиці. Це дає більш передбачувану поведінку сигналу в польоті.
• Компактніші антени, ніж у 1.3 ГГц. Антени для цього діапазону значно менші, ніж для низьких частот. Це спрощує встановлення на дрон і зменшує навантаження на конструкцію. При цьому зберігається достатня ефективність для середніх і навіть великих дистанцій.

Недоліки:

• Обмежена екосистема. Діапазон поки що не має широкої підтримки серед виробників. Це означає менший вибір сумісних компонентів і аксесуарів. Також складніше знайти перевірені конфігурації.
• Менше готових рішень. На ринку мало “plug-and-play” комплектів, які можна просто встановити і використовувати. Часто потрібно самостійно підбирати компоненти та перевіряти їх сумісність. Це підвищує поріг входу для користувача.
• Складніше налаштування. Через меншу кількість стандартних рішень процес налаштування може бути складнішим. Потрібно враховувати більше параметрів: антени, узгодження, фільтрацію. Без досвіду це може зайняти більше часу.

Коли використовувати: Як «чистий» канал у перевантажених умовах. Особливо ефективно працює там, де 5.8 і 2.4 ГГц вже сильно зашумлені, але немає можливості перейти на 1.3 ГГц.

Як підібрати VTX та VRX під нові частоти

Ключовий принцип — повна сумісність по частоті та модуляції. У FPV-відеолінку передавач (VTX) і приймач (VRX) повинні не просто працювати “приблизно в одному діапазоні”, а точно співпадати за робочими частотами, каналами та типом сигналу. Будь-яке відхилення — інша сітка каналів, зсув частоти або інший тип модуляції — призводить до нестабільного зображення або повної відсутності сигналу.

Частотний діапазон

VTX і VRX повинні підтримувати один і той самий діапазон і конкретні частоти всередині нього. Наприклад, обладнання “1.2 ГГц” і “1.3 ГГц” не завжди сумісне, оскільки використовує різні канальні сітки та центральні частоти. Перед вибором потрібно перевіряти точний список каналів (MHz), а не лише назву діапазону.

Тип сигналу

Більшість нестандартних частот використовує аналогову передачу відео, оскільки вона простіша в реалізації і менш вимоглива до пропускної здатності. Цифрові системи (типу HD FPV) практично не представлені в цих діапазонах через складність і вузьку підтримку. Важливо розуміти, що аналог дає більшу затримку стійкість, але гіршу якість картинки.

Потужність VTX

На нижчих частотах ефективність передачі вища, тому немає потреби використовувати максимальні значення потужності. Для 1.2–1.3 ГГц часто достатньо 500–800 мВт для стабільного далекого лінку, тоді як на 5.8 ГГц для тих самих умов знадобилося б значно більше. Для 2.4 і 3.3 ГГц у багатьох сценаріях достатньо 200–600 мВт, що знижує навантаження на живлення і нагрів.

Охолодження

Передавачі на нестандартних частотах зазвичай більші за розміром і мають вищу теплову потужність. Це пов’язано як із конструкцією, так і з рівнем вихідної потужності. Без належного охолодження (радіатор, обдув) VTX може перегріватися, що призводить до деградації сигналу або автоматичного зниження потужності.

Фільтрація живлення

Якість живлення безпосередньо впливає на якість відео. Без фільтрації у сигнал потрапляють шуми від ESC, моторів та імпульсних перетворювачів. LC-фільтр згладжує ці пульсації і запобігає появі смуг, мерехтіння та інших артефактів у зображенні.

Наземна станція

Для стабільного прийому сигналу критично важлива правильно зібрана наземна станція. Використання Diversity або True Diversity приймачів дозволяє автоматично перемикатися між антенами з кращим сигналом. Комбінація спрямованої антени (для дальності) і всенаправленої (для ближньої зони) забезпечує максимально стабільний прийом у різних умовах польоту.

Якщо немає бажання підбирати компоненти окремо, варто звернути увагу на готові Комплекти відеосистем, де всі елементи вже підібрані для стабільної та сумісної роботи.

Особливості вибору антен

Розмір антени для FPV прямо залежить від довжини хвилі:

• 5.8 ГГц → ~5.2 см
• 2.4 ГГц → ~12.5 см
• 1.3 ГГц → ~23 см

Це визначає конструкцію.

Типи антен:

• Omni (кругова поляризація). Для ближніх і середніх дистанцій.
• Patch/Panel. Спрямовані, для дальності.
• Helical. Максимальна дальність, вузький промінь.

Ключові параметри:

• Коефіцієнт підсилення (dBi)
• КСВ (SWR) - бажано < 1.5
• Поляризація - RHCP або LHCP (має співпадати)

Отже, після всього вищезазначеного варто підсумувати всі ключові моменти.

Перехід на нестандартні частоти в FPV — це не просто модний тренд, а технічно обґрунтоване рішення, яке дозволяє уникнути проблем з перевантаженим ефіром і знизити ризик глушіння сигналу. Стандартна 5.8 ГГц частота сьогодні часто перевантажена Wi-Fi, іншими FPV-системами та RC-лінками, що призводить до падіння якості відео, переривань і втрати зв’язку навіть на невеликих дистанціях.

Нижчі частоти, такі як 1.2–1.3 ГГц, забезпечують значно більшу дальність та кращу проникність через перешкоди, але потребують великих антен, більшої уваги до сумісності VTX і VRX, а також охолодження та фільтрації живлення.

Діапазони 2.4 ГГц і 3.3 ГГц пропонують компроміс між дальністю, якістю картинки та розмірами антен, забезпечуючи стабільний сигнал у перевантаженому ефірі, але мають обмежений вибір сумісного обладнання.

Ключовим є правильний підбір частоти, типу сигналу, потужності передавача та наземної станції, а також грамотне рознесення антен і каналів. У підсумку, вибір нестандартного діапазону дозволяє створити надійну, стабільну FPV-систему, здатну працювати в складних умовах, де стандартні рішення вже не ефективні.
