Невидимість у повітрі: які дрони не бачить DJI AeroScope
Системи радіомоніторингу дронів давно стали стандартом для контролю повітряного простору. Найвідоміша з них - DJI AeroScope. Вона активно використовується для виявлення цивільних БПЛА, особливо лінійки DJI. Однак її ефективність суттєво залежить від типу дрона, протоколів зв’язку та архітектури системи.
У цій статті - технічний розбір принципів роботи AeroScope і пояснення, чому кастомні FPV-дрони значно складніше виявити.
Як працює DJI AeroScope та що таке Remote ID
DJI AeroScope - це пасивна система радіорозвідки (SIGINT), яка не глушить сигнал, а лише аналізує ефір.
DJI AeroScope - це фірмова система, розроблена спеціально для виявлення та відстеження дронів виробництва DJI. Оскільки вона працює шляхом демодуляції радіосигналів, властивих лише DJI, її можливості щодо інших безпілотників вкрай обмежені.
Які дрони НЕ бачить DJI AeroScope
Дрони інших виробників: Система не розпізнає продукцію конкурентів, таких як Autel, Skydio, Parrot або FIMI.
Саморобні (DIY) та кастомні дрони: БПЛА, зібрані вручну або на базі відкритих польотних контролерів (наприклад, ArduPilot або PX4), не транслюють пропрієтарні телеметричні пакети DJI, які шукає AeroScope.
FPV-дрони: Більшість гоночних та ударних FPV-дронів (особливо на аналоговому зв’язку або протоколах типу ExpressLRS/Crossfire) є невидимими для цієї системи.
Нові моделі DJI із шифруванням: Новіші моделі, як-от Mavic 3 Pro або Enterprise, використовують зашифровану телеметрію. Старі версії AeroScope без спеціального апаратного оновлення (USB-ключа для дешифрування) їх не бачать.
Універсальний Remote ID (не від DJI): Хоча сучасні дрони зобов'язані транслювати сигнал Remote ID, AeroScope налаштований на приватні протоколи DJI і зазвичай ігнорує загальні стандарти інших брендів.
Основні принципи:
- перехоплення телеметрії DJI (OcuSync, Lightbridge);
- декодування службових пакетів;
- визначення координат:
- дрона (GPS);
- пульта;
- точки зльоту;
- ідентифікація:
- серійного номера;
- ID оператора (в нових моделях через Remote ID).

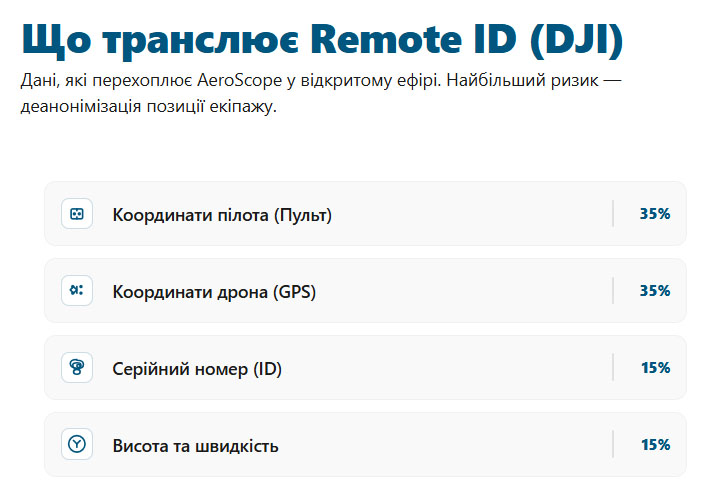

Remote ID
Remote ID - це інноваційна технологія безконтактного розпізнавання дронів та їхніх пілотів. Система працює як радіомаяк, передаючи телеметрію та ідентифікаційні дані на гаджети в радіусі дії сигналу. Це дозволяє контролюючим органам та оточуючим моніторити політ у реальному часі без прямого втручання в роботу апарата, що робить повітряний простір безпечнішим та зрозумілішим для всіх.
Remote ID - це стандарт трансляції ідентифікаційних даних дрона в ефір:
- координати;
- швидкість;
- висота;
- унікальний ID.
У DJI він інтегрований на рівні прошивки і передається автоматично. Відключення штатними методами неможливе.
Чому DJI-дрони легко пеленгуються
Дрони DJI легко пеленгуються насамперед через те, що вони за замовчуванням транслюють ідентифікаційні дані в незашифрованому вигляді. Це дозволяє спеціалізованим системам і навіть аматорському обладнанню перехоплювати інформацію про політ у режимі реального часу.
На прикладі моделей із каталогу:
- Закритий, але відомий протокол
- DJI використовує власні протоколи, які вже повністю проаналізовані.
- Постійна телеметрія
- Передача йде навіть у режимі очікування.
- Синхронізація з GPS
- Координати передаються у відкритому вигляді.
- Прив’язка до оператора
- Пульт також випромінює ідентифікаційні пакети.
DJI Mavic 3 або подібні платформи легко виявляються, точно пеленгуються і дають позицію оператора з високою точністю.

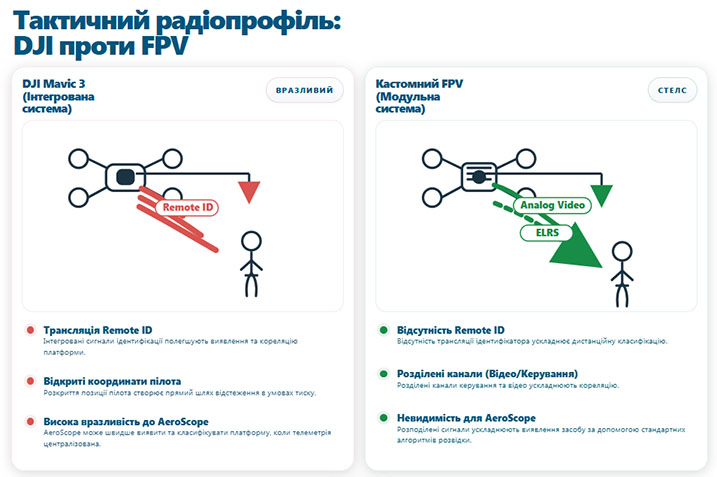

Чому FPV-дрони “невидимі” для AeroScope
FPV-дрони залишаються «невидимими» для систем типу AeroScope, тому що вони побудовані на зовсім інших принципах зв’язку та електроніки, ніж заводські рішення від DJI.
Ось основні причини цієї «скритності»:
- Відсутність протоколу Remote ID: У самозбірних (custom) FPV-дронах немає вбудованого модуля ідентифікації. Вони не транслюють свій серійний номер, координати пілота чи телеметрію у відкритий ефір, як це роблять цивільні дрони за вимогою регуляторів.
- Аналоговий або закритий цифровий відеосигнал: Більшість FPV-дронів використовують аналогове відео, яке є просто картинкою без вшитих метаданих про GPS. Навіть цифрові системи (як-от Walksnail або HDZero) не передають ідентифікаційні пакети даних, які міг би розпізнати AeroScope.
- Відкриті протоколи керування (ELRS/Crossfire): Системи керування, як-от ExpressLRS (ELRS), використовують методи стрибкоподібної перебудови частоти (FHSS) і зосереджені на дальності та затримці, а не на передачі ідентифікаційних даних. AeroScope «навчений» розпізнавати конкретний протокол DJI (OcuSync), а не тисячі варіацій прошивок для FPV.
- Відсутність GPS-модуля (часто): Багато гоночних або ударних FPV-дронів взагалі не мають GPS-модуля. Якщо дрон сам не знає, де він, він фізично не може передати свої координати в ефір.
- Конструкція «з нуля»: Оскільки FPV-дрон збирається з окремих компонентів (польотний контролер, відеопередавач, приймач), у ньому немає єдиного закритого софту, який би примусово «шпигував» за власним оператором.
Хоча AeroScope їх не бачить, важливо пам'ятати: FPV-дрон все одно випромінює радіосигнал. Його можна запеленгувати аналізатором спектра або іншими засобами радіоелектронної розвідки (РЕР), але вони покажуть лише наявність сигналу, а не точну точку на карті з серійним номером.
Ключова причина - інша архітектура зв’язку
FPV-дрон - це не єдина система, а набір окремих компонентів:
- відео (VTX);
- керування (RX/TX);
- політний контролер (без передачі GPS назовні).
Протоколи керування
Технічні особливості:
- Відсутність відкритої телеметрії GPS. Координати не передаються в ефір у відкритому вигляді.
- Низька потужність і вузький спектр. Складніше детектувати.
- Frequency hopping (FHSS). Постійна зміна частоти.
- Відсутність стандартизованого ID. Немає Remote ID.
- Розділення каналів. Відео і керування працюють незалежно.
AeroScope не може декодувати сигнал, ідентифікувати дрон і визначити координати пілота.
Чи повністю “невидимі” FPV-дрони
FPV-дрони не є повністю «невидимими». Вони дійсно не визначаються системами на кшталт DJI AeroScope, однак це не означає повну відсутність ризику виявлення. Як вже вищезазначено, радіосигнал усе одно присутній в ефірі, тому за наявності спеціалізованого обладнання його можна зафіксувати.
Зокрема, дрони такого типу можуть бути виявлені за допомогою широкосмугових сканерів, військових систем радіоелектронної розвідки (РЕР), а також напрямних антен, які дозволяють визначити джерело сигналу.
Отже, коректніше говорити не про абсолютну невидимість, а про відсутність детекції стандартними цивільними засобами DJI, такими як AeroScope.
Ризики використання DJI Mavic 3 на ЛБЗ: чому «цифровий слід» може стати фатальним
Попри свою популярність і чудову оптику, DJI Mavic 3 залишається цивільним гаджетом, що створює специфічні виклики в умовах реальних бойових дій. Основна небезпека криється не в технічних характеристиках камери, а в тому, як дрон взаємодіє з радіоефіром.
- Деанонімізація через систему AeroScope
Найкритичніший ризик - прозорість для систем моніторингу. Завдяки протоколу AeroScope, Mavic 3 у реальному часі транслює не лише свої координати, а й точне місцезнаходження пульта керування. Для противника, який має відповідне обладнання, позиція пілота стає видимою ще в момент зльоту, що перетворює оператора на пріоритетну ціль для артилерії.
- Вразливість до РЕБ та «спуфінгу»
Оскільки Mavic працює на стандартних цивільних частотах (2.4 ГГц та 5.8 ГГц), він є відносно легкою мішенню для засобів радіоелектронної боротьби:
- Глушіння сигналу: Втрата зв'язку з оператором та відеопотоку.
- Підміна GPS (спуфінг): РЕБ може «переконати» дрон, що він знаходиться в іншій точці або в зоні забороненій для польотів (NFZ), що призводить до неконтрольованої посадки або втрати апарата.
- «Цифровий паспорт» Remote ID
Вбудована система дистанційної ідентифікації працює як постійний радіомаяк. Без спеціальної модифікації прошивки дрон безперервно передає свій унікальний серійний номер, висоту та траєкторію. Це дозволяє ворожій розвідці не лише бачити поточний політ, а й аналізувати логістику підрозділу, відстежуючи регулярні маршрути та точки базування.
- Програмні обмеження
Використання стандартного ПЗ (DJI Fly) на пристроях з доступом до інтернету створює загрозу витоку телеметрії на сервери виробника. Крім того, автоматичні оновлення можуть заблокувати критично важливі для фронту функції або повернути ліміти висоти та зон польоту, що в бойових умовах рівноцінно виходу техніки з ладу.
Отже, використання Mavic 3 на ЛБЗ без попередньої «анонімізації» (прошивки, що приховує ID та координати оператора) - це гра з високими ставками, де ціною помилки стає життя екіпажу.
Детальніше про підбір військової електроніки можете дізнатись з цієї статті.
Анонімізація DJI: Як приховати «цифровий слід» дрона
Теоретично, анонімізація - це процес розриву зв’язку між фізичним пристроєм, координатами оператора та системою моніторингу (AeroScope/Remote ID). На практиці це досягається двома шляхами: модифікацією софту та зміною тактики застосування.
1. Програмні методи (Прошивки та «лайфгаки»)
- Найпопулярнішим методом є використання кастомних конфігурацій, відомих у вузьких колах як «режим Канада» або «1001».
- FCC Mode: Активація американського стандарту потужності передавача (замість обмеженого європейського CE). Це посилює сигнал, роблячи його стійкішим до перешкод РЕБ.
- DriX / DroneID Off: Спеціальні патчі, що повністю вимикають трансляцію пакетів Remote ID. Дрон перестає «кричати» в ефір свій серійний номер та телеметрію.
- GPS Spoofing (на борту): Модифікація, яка змушує дрон передавати в систему ідентифікації хибні координати пульта (наприклад, точку за 5-10 км від реального пілота).
2. Експлуатаційна анонімізація
Це заходи, що не потребують втручання в код, але критично впливають на безпеку:
- Виносні антени (Alientech/Avenue): Використання підсилювачів на довгому кабелі. Пілот знаходиться в підвалі чи бліндажі, а антена - за 20-50 метрів. Навіть якщо AeroScope запеленгує сигнал, удар прийдеться по антені, а не по екіпажу.
- Offline-режим: Використання планшетів без SIM-карт та з вимкненим Wi-Fi. Карти завантажуються заздалегідь, щоб уникнути передачі логів на сервери виробника.
- Скидання логів: Регулярне очищення внутрішньої пам'яті дрона та додатка DJI Fly, щоб у разі потрапляння пристрою до рук ворога неможливо було відстежити історію польотів.
3. Ризики та «підводні камені»
Анонімізація не є панацеєю і несе власні загрози:
- Втрата гарантії та стабільності: Будь-яка нештатна прошивка може призвести до «оцеглювання» (brick) дорогого пристрою або його раптового падіння під час виконання місії.
- Радіопеленгація (РЕР): Навіть якщо ви вимкнули Remote ID, дрон все одно випромінює радіохвилі для передачі відеосигналу. Сучасні засоби РЕР бачать сам факт випромінювання та напрямок на нього, навіть без розшифровки даних.
- Людський фактор: Забутий увімкненим Bluetooth на телефоні або автоматичне підключення до мережі після завершення польоту можуть миттєво нівелювати всі зусилля з анонімізації.
Анонімізація - це не «чарівна кнопка» невидимості, а комплекс заходів, що лише знижує ймовірність швидкого виявлення.
Комбінація прошитого дрона, виносних антен та швидкої зміни позиції - єдиний шлях до виживання оператора на ЛБЗ.
Різниця між дронами DJI та кастомними FPV-рішеннями є принциповою і закладена на рівні архітектури. Платформи DJI побудовані як цілісні інтегровані системи з постійною передачею телеметрії, що робить їх повністю прозорими для таких засобів моніторингу, як AeroScope. Натомість FPV-дрони мають модульну структуру, не використовують стандартизовану відкриту телеметрію і не передають ідентифікаційні дані у звичному вигляді, що суттєво ускладнює їх виявлення. Саме тому в задачах, де критичною є скритність, перевага зазвичай надається кастомним рішенням на базі ELRS або Crossfire.
