Плата розподілу живлення Holybro PM02 V3 Power Module (12S)

Плата розподілу живлення Holybro PM02 V3 Power Module (12S)

Модуль живлення PM02 забезпечує простий і надійний спосіб подачі стабілізованої напруги 5,2 В на контролер польоту безпосередньо від акумулятора, одночасно передаючи дані про споживаний струм і напругу батареї через аналоговий сигнал по 6-контактному кабелю JST-GH.

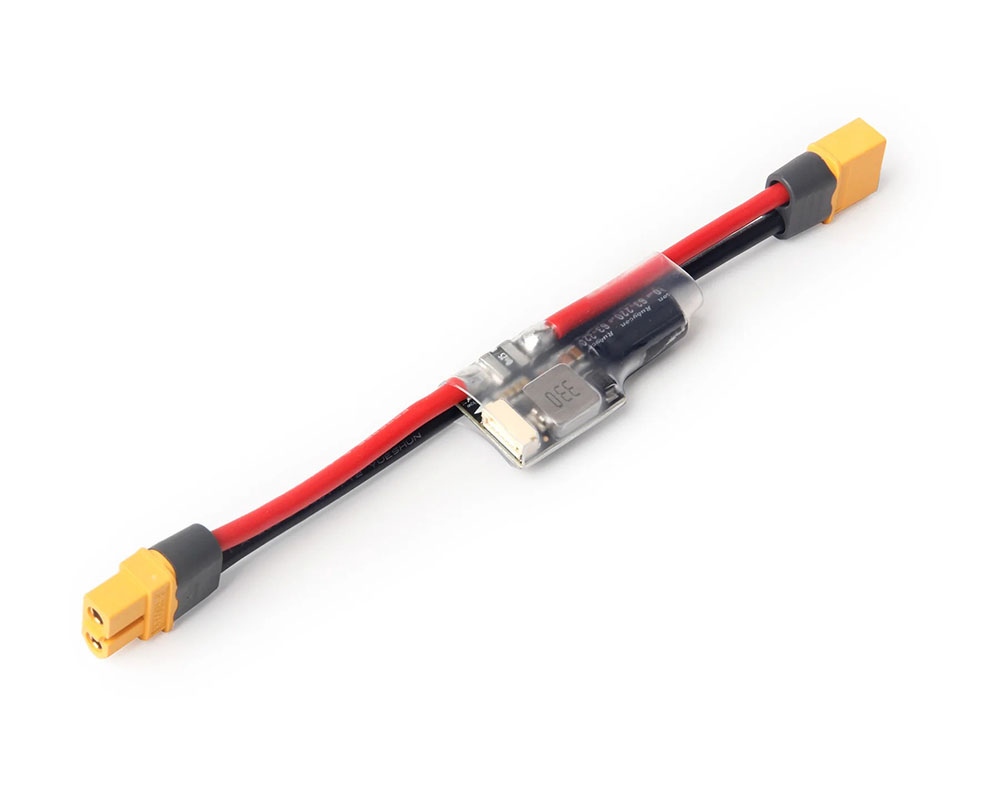

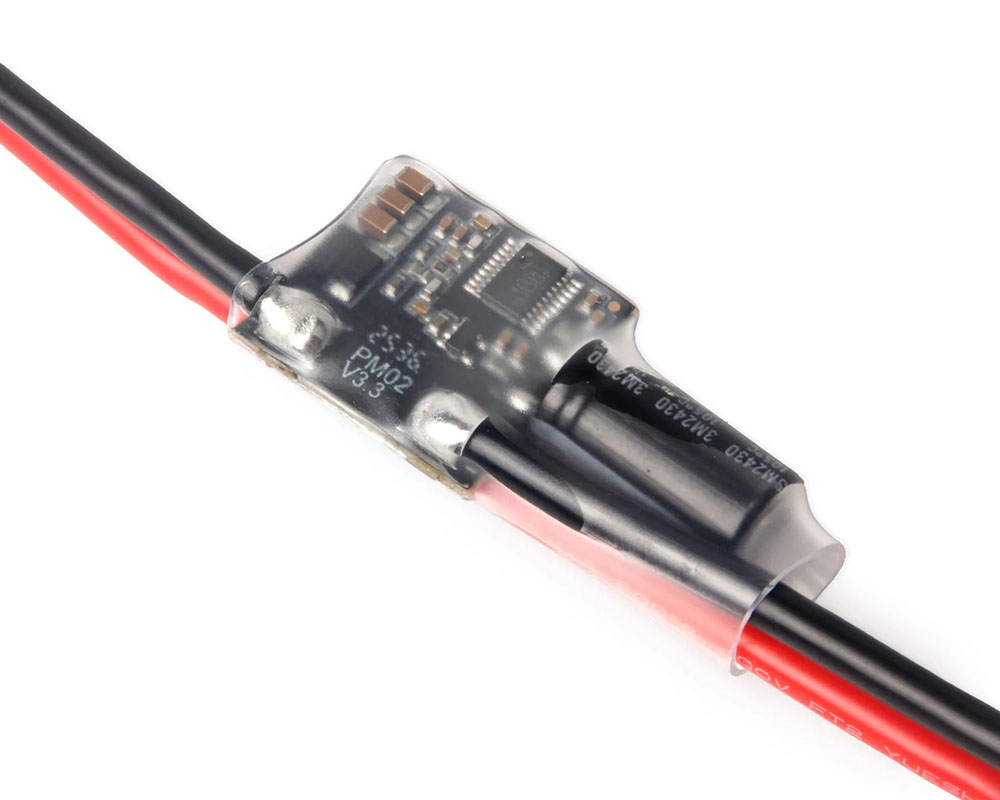

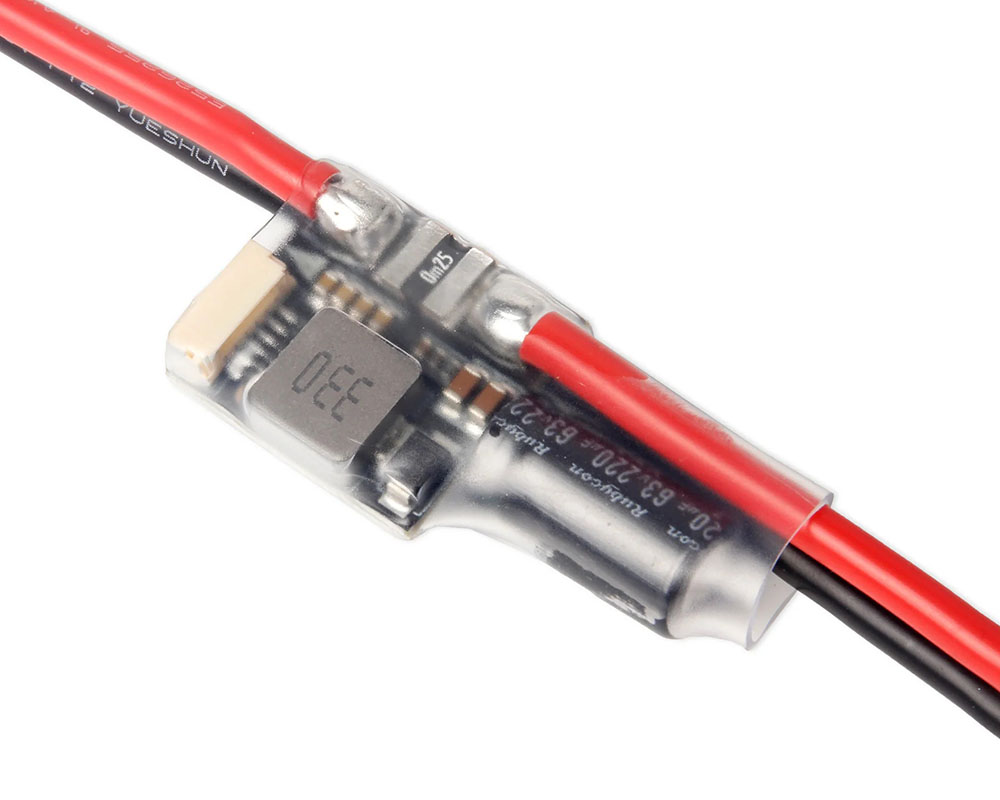

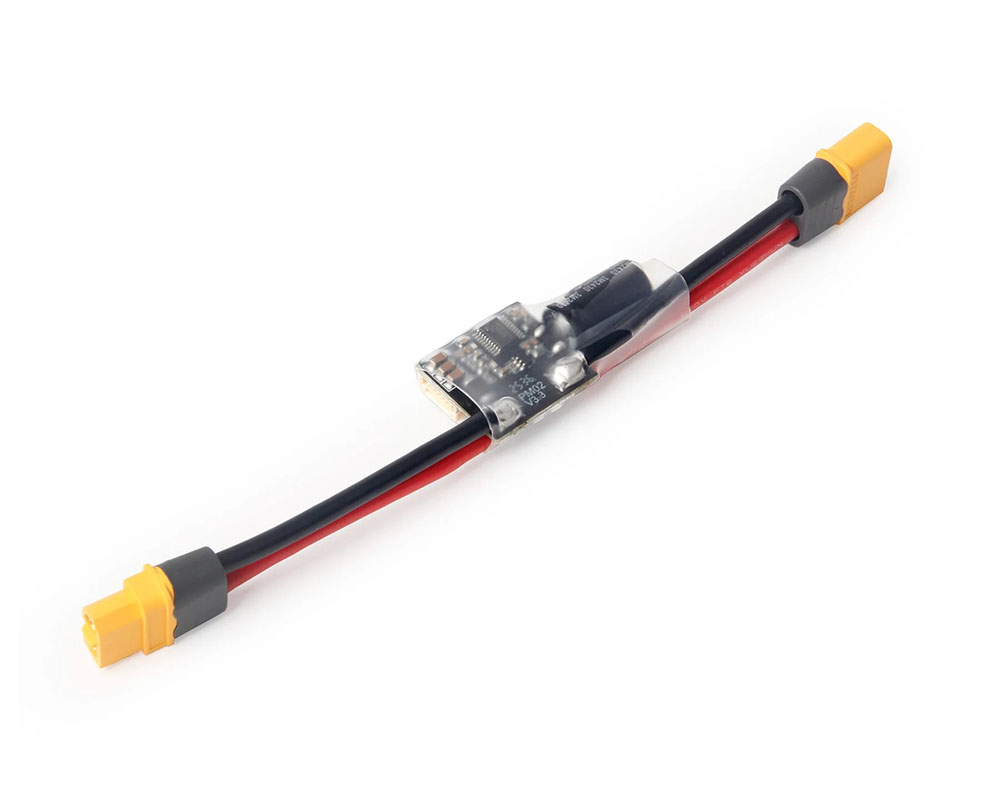

Модуль постачається з уже припаяними проводами, електролітичним конденсатором та роз’ємами XT60 з обох боків, а також має термоусадку на платі для механічного захисту.

Технічні характеристики:

• Вхідна напруга: 2S–12S
• Допустимий безперервний струм PCB: 60 A
• Піковий струм PCB: 100 A (до 60 с)
• Максимальний вимірюваний струм: 120 A
• Вихід: DC 5,2 В, до 3 A
• Дільник напруги: 18.182
• Ампер на вольт: 36.364
• Вага: 20 г

Примітки:

• Роз’єм XT60 і дріт 12 AWG, припаяні з заводу, розраховані на 30 A безперервного та 60 A пікового струму (до 60 с). За використання вищих струмів необхідно замінити тип роз’єму та перетин дроту.
• PM02 використовує аналоговий вихід даних і несумісний з Pixhawk 5X та Pixhawk 6X. Для цих контролерів потрібен цифровий модуль живлення, наприклад PM02D.

Комплектація:

• Модуль живлення з платою та роз’ємами XT60 (припаяні) — 1 шт.
• Електролітичний конденсатор 220 мкФ 63 В (припаяний) — 1 шт.
• Роз’єм Molex, 6 контактів, кабель 15 см — 1 шт.
• Роз’єм JST-GH, 6 контактів, кабель 15 см — 1 шт.
