Плата розведення живлення: що таке PDB для квадрокоптерів
У будь-якому квадрокоптері всі електронні компоненти потребують стабільного та правильно організованого живлення. Двигуни, регулятори швидкості, політний контролер, камера, відеопередавач і приймач керування працюють від одного джерела — акумулятора. Проте акумулятор підключається лише в одну точку системи, тоді як живлення необхідно подати одразу до кількох пристроїв. Саме для цього використовується плата розведення живлення.
У FPV-дронах таку плату називають PDB. Вона виконує роль центрального елемента системи електроживлення, який приймає напругу від акумулятора та розподіляє її між усіма модулями квадрокоптера. Завдяки цьому живлення передається безпечним і організованим способом, без великої кількості з'єднань та хаотичного розгалуження проводів.
Якщо пояснювати просто, PDB — це плата, що об'єднує всю силову електроніку дрона в одну систему. До неї підключається акумулятор, а вже від плати живлення йде до регуляторів швидкості, політного контролера та іншого обладнання. Така схема дозволяє рівномірно розподілити струм, зменшити втрати енергії та зробити конструкцію дрона більш компактною.
Особливо важливо це для FPV-квадрокоптерів, де струми можуть бути дуже великими. Під час різких маневрів або прискорень двигуни можуть споживати десятки ампер, тому силова система повинна бути надійною та правильно спроєктованою. Саме PDB допомагає організувати живлення таким чином, щоб усі компоненти працювали стабільно навіть під високим навантаженням.
ПДБ розшифровка та призначення

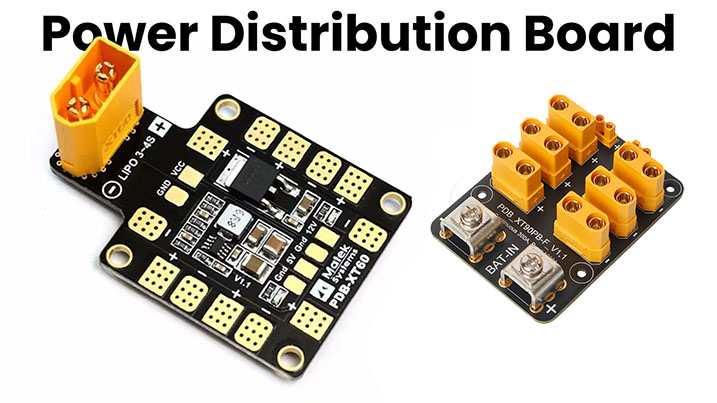

PDB (Power Distribution Board) — це плата, яка розподіляє живлення від акумулятора до всіх електронних компонентів квадрокоптера.
Якщо коротко пояснити, ПДБ — це центральний вузол живлення дрона. До неї підключається акумулятор, а вже від плати живлення розходиться до інших пристроїв.
Основне завдання PDB — зробити систему живлення компактною, безпечною та стабільною.

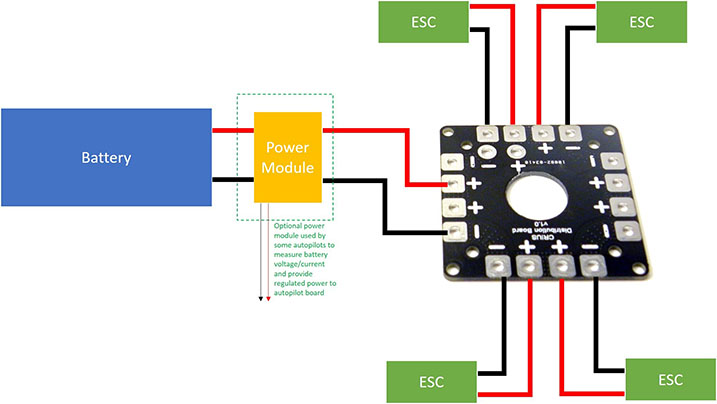

Зазвичай плата розведення живлення встановлюється у центрі рами квадрокоптера. Це дозволяє рівномірно підключити всі чотири регулятори швидкості (ESC) та мінімізувати довжину силових проводів.
Які компоненти підключаються до PDB
Сучасні FPV-дрони мають багато електронних модулів, і більшість з них отримує живлення саме через PDB.
Основні пристрої, які підключаються до плати розведення живлення:
- ESC (регулятори швидкості)
Кожен двигун квадрокоптера керується окремим регулятором швидкості. PDB передає до них основну напругу акумулятора. Через регулятори ця енергія перетворюється на трифазне живлення для безколекторних моторів.
- Політний контролер
Контролер керує всією логікою польоту. Він зазвичай працює від стабілізованої напруги 5 В або 9 В. Багато плат PDB мають вбудовані стабілізатори (BEC), які перетворюють напругу акумулятора у безпечний рівень.
- FPV-обладнання
Камера, відеопередавач (VTX) і іноді цифрова система передачі відео також отримують живлення через PDB. Деякі моделі плат мають окремі фільтри для відеолінії, щоб зменшити перешкоди.
- Додаткові модулі
До PDB можуть підключатися GPS, LED-підсвітка, телеметрія, приймач керування та інші електронні компоненти.
Завдяки такій централізованій схемі вся електроніка дрона працює стабільніше.
Основні функції плати розведення живлення
Сучасні PDB виконують не лише роль розгалужувача живлення. У багатьох моделях є додаткові функції, які спрощують монтаж та підвищують надійність.
Розподіл високого струму
Плата має широкі мідні доріжки або спеціальні силові шини. Вони здатні пропускати великий струм від акумулятора до ESC без перегріву. Для потужних FPV-дронів це може бути десятки або навіть сотні ампер.

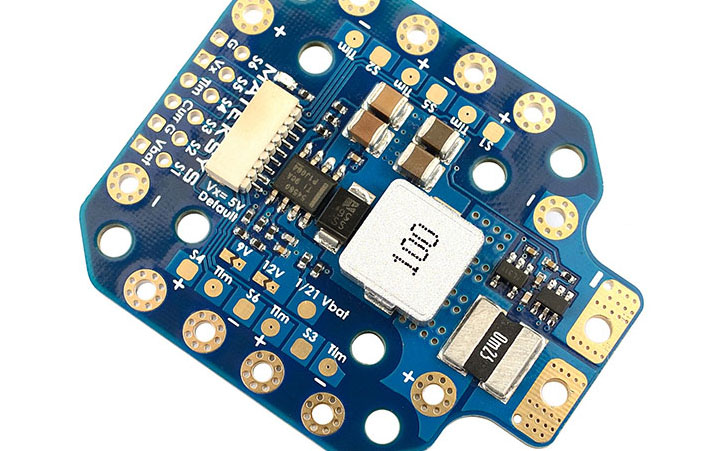

Стабілізація напруги (BEC)
Деякі плати містять вбудовані стабілізатори напруги. Вони перетворюють напругу акумулятора (наприклад 4S або 6S LiPo) у 5 В, 9 В або 12 В для електроніки.
Фільтрація електричних шумів
Мотори та ESC створюють електромагнітні перешкоди. Якісні PDB мають конденсатори або LC-фільтри, які зменшують шум у ланцюзі живлення. Це важливо для чистого відеосигналу FPV.
Типи PDB у сучасних квадрокоптерах
З розвитком FPV-технологій конструкція систем живлення дронів поступово змінювалася. Якщо раніше плата розведення живлення майже завжди була окремим елементом, то сьогодні вона може мати різні формати інтеграції. Це залежить від типу квадрокоптера, його розміру, потужності та загальної архітектури електроніки.

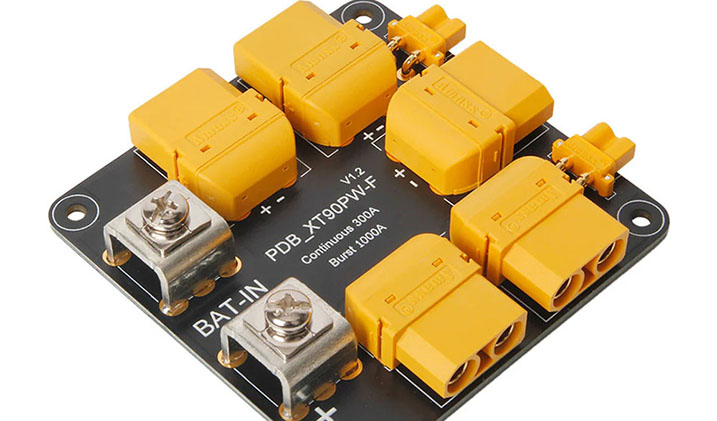

Класичним рішенням є окрема PDB-плата. Такий варіант найчастіше зустрічається у великих або кастомних квадрокоптерах, де потрібна гнучкість у підключенні компонентів. Плата зазвичай встановлюється в центрі рами між карбоновими пластинами. До неї безпосередньо підключається акумулятор, після чого живлення розподіляється до регуляторів швидкості через окремі силові проводи. Перевага такого підходу полягає у високій надійності та здатності витримувати великі струми. Крім того, окремі PDB часто мають додаткові функції — стабілізатори напруги, фільтри для відеосистеми або контакти для підключення допоміжної електроніки.

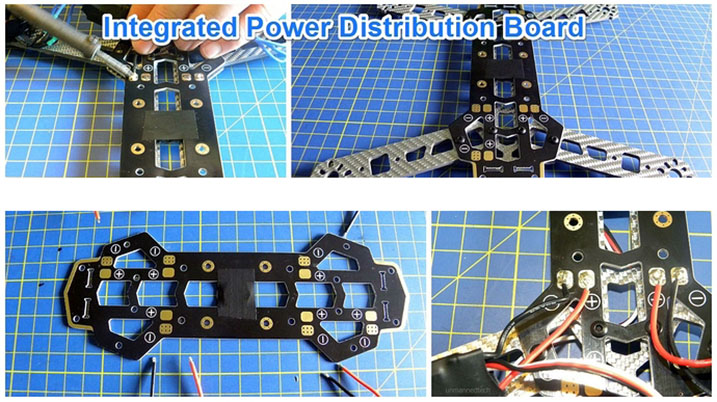

Інший варіант — інтеграція PDB у політний контролер. У деяких конструкціях виробники об'єднують функції розподілу живлення та керування польотом на одній платі. У такому випадку силові доріжки розміщуються безпосередньо на платі контролера, а регулятори швидкості підключаються до спеціальних контактів або роз'ємів. Подібне рішення дозволяє зменшити кількість окремих компонентів у конструкції дрона. Завдяки цьому спрощується монтаж, скорочується кількість проводів і економиться простір усередині рами. Така інтеграція особливо актуальна для компактних FPV-квадрокоптерів.
Ще одним поширеним форматом є PDB у складі стеку (stack). У сучасних FPV-дронах часто використовується модульна система з декількох плат, встановлених одна над одною на спеціальних стійках. До такого стеку зазвичай входить 4-in-1 ESC, політний контролер і додаткові плати. У деяких конфігураціях функції розподілу живлення можуть бути реалізовані на окремому шарі цього стеку або інтегровані в ESC. Така архітектура дозволяє створити дуже компактну та акуратну електронну систему, де всі модулі з'єднуються короткими шлейфами або конекторами.
Таким чином, PDB може існувати як окремий модуль або як інтегрована частина інших електронних плат. Вибір конкретного рішення залежить від типу квадрокоптера, рівня потужності системи та вимог до компоновки електроніки. У великих або спеціалізованих дронах частіше застосовують окремі PDB, тоді як у сучасних компактних FPV-збірках розподіл живлення часто інтегрується в ESC або політний контролер.
Коли PDB не використовується
У багатьох сучасних квадрокоптерах окрема PDB може бути відсутня. Це пов'язано з появою 4-in-1 ESC.
У такій системі один модуль ESC керує одразу чотирма двигунами і має власні силові доріжки для розподілу живлення. Тому функції PDB частково переходять до ESC-плати.
Однак у великих або експериментальних дронах PDB все ще широко застосовується, оскільки дозволяє гнучко будувати систему живлення.
PDB — це ключовий елемент системи живлення квадрокоптера, який відповідає за правильний розподіл електроенергії між усіма електронними компонентами дрона. Простими словами, ПДБ — це плата, що приймає живлення від акумулятора та передає його до інших модулів системи. Саме через неї електроенергія надходить до регуляторів швидкості, політного контролера, FPV-обладнання, приймача керування та інших пристроїв, які забезпечують стабільну роботу квадрокоптера.
Завдяки використанню плати розведення живлення електрична система дрона стає більш впорядкованою та надійною. PDB дозволяє акуратно організувати силові лінії, зменшити кількість складних з’єднань проводів і рівномірно розподілити струм між усіма компонентами. Це особливо важливо для FPV-квадрокоптерів, де під час польоту двигуни можуть споживати значні струми, а будь-які втрати енергії або нестабільність живлення можуть негативно вплинути на роботу електроніки.
Ще однією важливою перевагою PDB є можливість додаткової стабілізації та фільтрації напруги. У багатьох моделях плат передбачені вбудовані стабілізатори (BEC), які перетворюють напругу акумулятора у потрібні значення для різних електронних модулів. Це дозволяє безпечно живити політний контролер, камеру, відеопередавач або інші пристрої, які потребують нижчої або стабілізованої напруги. Крім того, деякі PDB оснащуються фільтрами, що допомагають зменшити електричні перешкоди від двигунів і регуляторів швидкості, що особливо важливо для стабільного FPV-відео.
Незважаючи на те, що в сучасних FPV-квадрокоптерах дедалі частіше використовуються інтегровані рішення, наприклад 4-in-1 ESC або комбіновані електронні стек-системи, PDB все ще залишається актуальним компонентом у багатьох конструкціях дронів. Особливо це стосується великих, потужних або кастомних квадрокоптерів, де потрібна висока надійність, можливість підключення додаткового обладнання та гнучке налаштування системи живлення. У таких випадках окрема плата розведення живлення дозволяє значно спростити монтаж електроніки та зробити електросистему більш стабільною і безпечною під час експлуатації.
