Свинцеві акумулятори: як працюють свинцево-кислотні батареї?
Свинцево-кислотний акумулятор — це один із найстаріших і водночас найпоширеніших типів акумуляторів у світі. Такі батареї використовують в автомобілях, джерелах безперебійного живлення, системах сигналізації, телекомунікаційному обладнанні та багатьох інших пристроях.
Попри просту конструкцію, свинцеві акумулятори залишаються популярними завдяки надійності, доступній ціні та здатності віддавати великий струм. У цій статті розберемося, як працює свинцевий акумулятор, з чого він складається та яка кислота в акумуляторах.
АКБ — це що таке?
АКБ — це скорочення від «акумуляторна батарея». Це пристрій, який накопичує електричну енергію та може віддавати її при підключенні навантаження.
У більшості автомобілів використовується саме свинцево-кислотний акумулятор. Він складається з кількох елементів (банок), з'єднаних між собою. Кожен елемент створює напругу приблизно 2 Вольти. Тому стандартна автомобільна батарея має 6 елементів і загальну напругу близько 12 В.
Тобто, якщо коротко відповісти на запит «АКБ це», то це джерело електроенергії, яке може багаторазово заряджатися і розряджатися.
Lead-acid battery: що це означає?
Термін lead-acid battery — це англійська назва свинцево-кислотної батареї.
Назва походить від двох основних компонентів конструкції:
- Lead (свинець) — метал, з якого виготовляються пластини всередині акумулятора. Саме між ними відбуваються електрохімічні реакції, що створюють електричний струм.
- Acid (кислота) — електроліт, у якому знаходяться пластини. Він забезпечує хімічну реакцію між ними та перенос іонів.
Таким чином, lead-acid battery — це батарея, у якій електроенергія утворюється завдяки реакції між свинцем і сірчаною кислотою.
Яка кислота в акумуляторах?
У більшості свинцевих акумуляторів використовується сірчана кислота (H?SO?). Вона змішується з дистильованою водою і утворює електроліт.
Електроліт виконує кілька важливих функцій:
- Проводить електричний струм — завдяки іонам у розчині заряд може переміщуватися між пластинами.
- Бере участь у хімічній реакції — під час розряду кислота реагує зі свинцем, утворюючи нові речовини.
- Змінює густину при роботі батареї — за густиною електроліту можна приблизно визначити ступінь заряду акумулятора.
Саме тому контроль рівня та стану електроліту важливий для довготривалої роботи батареї.

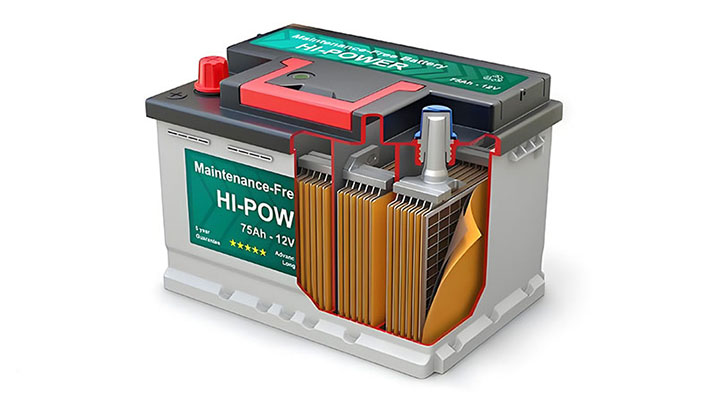

З чого складається свинцево-кислотний акумулятор
Конструкція таких батарей досить проста, але кожен елемент виконує важливу функцію.
- Свинцеві пластини — це основні робочі елементи акумулятора. Одна група пластин є позитивною, інша — негативною. Між ними відбувається хімічна реакція, що створює електричний струм.
- Електроліт — розчин сірчаної кислоти та води. Він заповнює простір між пластинами та забезпечує перенесення іонів під час роботи батареї.
- Сепаратори — спеціальні пористі перегородки між пластинами. Вони не дозволяють пластинам торкатися одна одної, але пропускають електроліт.
- Корпус акумулятора — герметичний пластиковий контейнер, у якому знаходяться всі елементи. Він захищає батарею від механічних пошкоджень і витоку електроліту.
- Клеми — металеві контакти на верхній частині батареї. Через них акумулятор підключається до електричної системи.
Як працює свинцева кислотна батарея
Робота акумулятора базується на електрохімічній реакції між свинцем і сірчаною кислотою.
Коли акумулятор розряджається, відбуваються такі процеси:
- на пластинах утворюється сульфат свинцю;
- концентрація сірчаної кислоти зменшується;
- електрична енергія передається споживачам.
Коли батарею заряджають, процес відбувається у зворотному напрямку:
- сульфат свинцю розкладається;
- відновлюються активні матеріали пластин;
- густина електроліту знову збільшується.
Саме завдяки цьому циклу свинцеві акумулятори можуть багаторазово заряджатися і розряджатися.
Термін служби свинцевого акумулятора
З часом будь-який свинцево-кислотний акумулятор поступово втрачає свою ємність. Це природний процес старіння батареї. Основними причинами є сульфатація пластин та осипання активного матеріалу, з якого сформовані електроди.
Сульфатація виникає тоді, коли на поверхні пластин накопичується сульфат свинцю, який поступово погіршує хімічні реакції всередині батареї. Осипання активного матеріалу відбувається через механічне руйнування пластин під час численних циклів заряджання та розряджання.
Швидкість зниження ємності залежить від кількох важливих факторів.
- Режим заряджання та розряджання. Якщо батарея часто працює у неправильному режимі — наприклад, із надмірними струмами або без повного заряджання — це прискорює деградацію пластин.
- Глибина розряду (Depth of Discharge, DOD). Це показник того, яку частину ємності акумулятор віддає за один цикл. Чим глибше розряджається батарея, тим менше циклів вона зможе витримати протягом свого життя.
- Тривале перебування у розрядженому стані. Якщо свинцева кислотна батарея довго залишається частково або повністю розрядженою, процес сульфатації значно прискорюється.
- Температура експлуатації. Середня температура протягом усього періоду роботи сильно впливає на термін служби акумулятора.

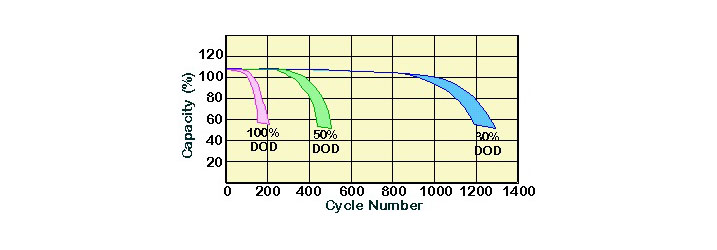

Вплив глибини розряду на ресурс батареї
Для свинцевих акумуляторів дуже важливо, наскільки глибоко вони розряджаються під час кожного циклу.
Загальна закономірність така: чим менша глибина розряду, тим більше циклів може витримати акумулятор.
Наприклад:
- Невеликий розряд (20–30%) — батарея може працювати тисячі циклів.
- Середній розряд (близько 50%) — ресурс значно зменшується, але все ще залишається досить великим.
- Глибокий розряд (80–100%) — кількість можливих циклів різко скорочується.
Акумулятори типу deep-cycle (для глибоких циклів) спеціально розроблені для таких умов і можуть витримувати понад 1000 циклів навіть при глибині розряду понад 50%.

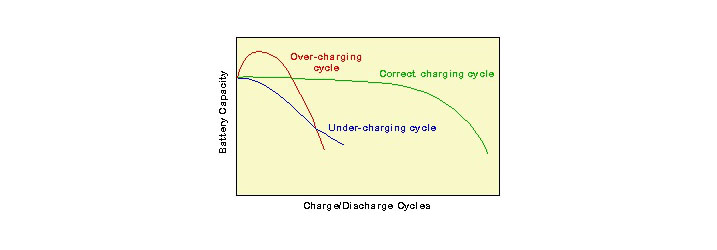

Як режим заряджання впливає на ресурс
Режим заряджання — ще один критично важливий фактор для довговічності батареї.
Неправильна зарядка може викликати дві основні проблеми:
- Перезаряд (overcharging)
Надмірна напруга або занадто довгий заряд можуть спричинити перегрів і руйнування активного матеріалу пластин.
- Недозаряд (undercharging)
Якщо акумулятор регулярно не заряджається повністю, на пластинах накопичується сульфат свинцю. Це призводить до сульфатації та втрати ємності.
Саме тому для свинцевих акумуляторів важливо використовувати зарядні пристрої з правильним алгоритмом заряджання.
Вплив температури на свинцевий акумулятор
Температура також суттєво впливає на роботу та термін служби батареї.
Основні закономірності такі:
- Низька температура. Ємність акумулятора тимчасово зменшується, тому батарея може віддавати менше енергії.
- Висока температура. Ємність може трохи збільшуватися, але водночас значно прискорюється старіння батареї.
Тривала робота при високих температурах є однією з головних причин передчасного виходу з ладу свинцево-кислотних акумуляторів.
Як струм розряду впливає на ємність
Ще один важливий фактор — швидкість розряду батареї. Якщо акумулятор розряджається великим струмом (наприклад, під час запуску двигуна), доступна ємність зменшується. При повільному розряді батарея може віддати більше енергії.
Для прикладу: у свинцево-кислотної батареї ємністю 550 А·год при різних струмах розряду фактична доступна ємність буде відрізнятися. Чим довше триває розряд, тим більшу ємність може віддати акумулятор.
Саме тому в технічних характеристиках батарей часто вказують ємність при певному режимі розряду, наприклад C20 або C10.

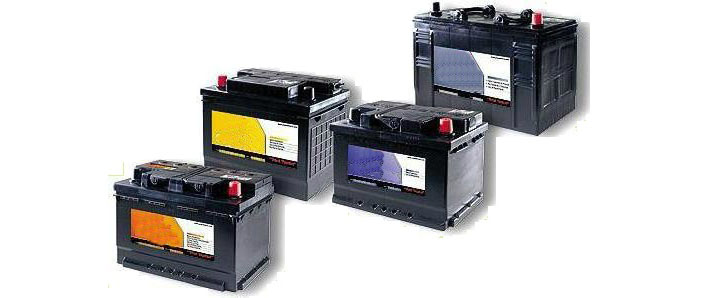

STD акумулятор — що це означає?
Термін STD акумулятор означає стандартний свинцево-кислотний акумулятор з рідким електролітом. Його основна особливість — класична конструкція, у якій електроліт знаходиться у рідкому стані.
Основні особливості таких батарей:
- Наявність рідкого електроліту — електроліт вільно знаходиться всередині банок. Це дозволяє перевіряти його рівень і густину.
- Можливість обслуговування — у деяких моделях можна доливати дистильовану воду для підтримання правильного рівня електроліту.
- Доступна ціна — стандартні батареї зазвичай дешевші за сучасні AGM або гелеві акумулятори.
Через просту конструкцію STD акумулятори широко використовуються в автомобілях, мотоциклах та різних системах резервного живлення.
Переваги свинцевих акумуляторів
Попри появу сучасних літієвих технологій, свинцеві акумулятори залишаються популярними. Основні причини цього:
- Невисока вартість — технологія виробництва добре відпрацьована, тому батареї відносно дешеві.
- Високий пусковий струм — такі акумулятори здатні короткочасно віддавати дуже великий струм, що важливо для запуску двигунів.
- Надійність і перевірена технологія — свинцеві батареї використовуються понад 150 років і добре вивчені.
- Можливість переробки — значна частина матеріалів акумулятора може бути повторно використана.
Саме поєднання цих факторів робить свинцеві акумулятори одним із наймасовіших типів батарей у світі.
Особливості експлуатації свинцево-кислотних акумуляторів
Різні типи свинцевих акумуляторів мають свої особливості експлуатації та обслуговування. Найбільш поширеними є класичні заливні (flooded) батареї, а також герметичні AGM та гелеві акумулятори. Вони відрізняються конструкцією, вимогами до заряджання та рівнем обслуговування.
Особливості заливних свинцевих акумуляторів
Класична свинцева кислотна батарея з рідким електролітом добре підходить для роботи з глибокими циклами та може служити досить довго. Однак такі батареї потребують регулярного контролю та обслуговування.
Основні особливості таких акумуляторів:
- Періодичне обслуговування
Рівень електроліту потрібно регулярно перевіряти. Частина води поступово випаровується через виділення газів під час роботи батареї, тому іноді необхідно доливати дистильовану воду.
- Контроль густини електроліту
Стан батареї можна оцінити за густиною електроліту. Для цього використовується спеціальний прилад — ареометр (гідрометр). Густина допомагає визначити рівень заряду акумулятора.
- Необхідність вирівнювального заряджання
Для стабільної роботи батареї періодично застосовують спеціальний режим заряджання, який називається boost або equalization charging.
- Вирівнювальне (boost) заряджання
Boost-заряджання — це короткочасне підвищення напруги під час заряджання акумулятора.
Цей режим виконує кілька важливих функцій:
- Перемішування електроліту. Під час невеликого перезаряду виділяються гази (водень і кисень). Вони перемішують електроліт, що запобігає його розшаруванню.
- Вирівнювання заряду між елементами. У батареї можуть з’являтися банки з різною внутрішньою напругою або опором. Підвищена напруга допомагає повністю зарядити всі елементи.
- Зменшення ризику недозаряду. Якщо один елемент має більший внутрішній опір, при звичайному заряджанні він може отримувати менше енергії. Boost-режим допомагає компенсувати цю різницю.
Такий режим застосовують періодично, а не постійно, щоб не прискорювати зношування акумулятора.
Густина електроліту (Specific Gravity)
У заливних батареях частина води поступово втрачається через виділення водню та кисню. Тому важливо контролювати густину електроліту.
Основні моменти контролю густини:
- Вимірювання ареометром. Прилад показує густину електроліту, що дозволяє оцінити стан акумулятора.
- Оцінка рівня заряду. Якщо рівень води нормальний, густина електроліту досить точно показує ступінь заряду батареї (SOC).
- Контроль після вирівнювального заряджання. Після boost-заряджання часто перевіряють густину, щоб переконатися, що в електроліті достатньо води.
Точне значення густини зазвичай вказує виробник акумулятора у технічних характеристиках.

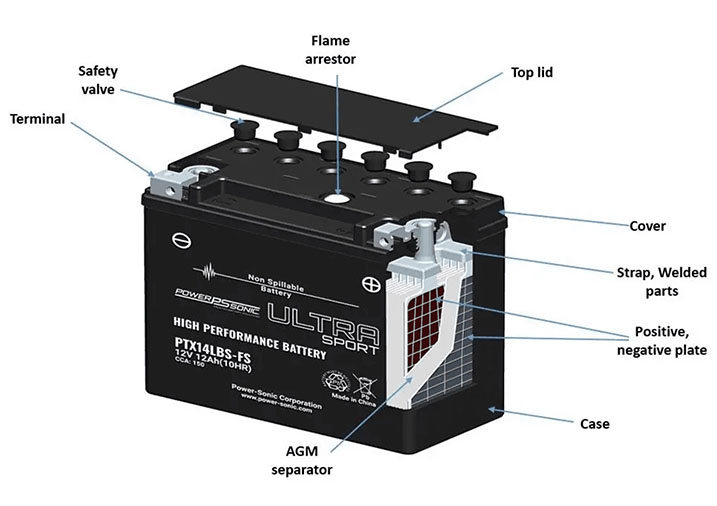

Особливості герметичних AGM та гелевих батарей
Сучасні AGM і гелеві свинцеві акумулятори мають іншу конструкцію. У них електроліт не перебуває у вільному рідкому стані, тому вони зазвичай герметичні або мають клапан регулювання тиску.
Такі батареї мають кілька переваг:
- Можливість глибоких циклів. Вони краще переносять глибокі розряди без суттєвого скорочення ресурсу.
- Відсутність boost-заряджання. У більшості випадків вирівнювальне заряджання не потрібне.
- Мінімальне обслуговування. Не потрібно перевіряти рівень електроліту або доливати воду.
Однак є і певні особливості використання:
- Потрібен точний режим заряджання. Напруга заряджання повинна бути нижчою і більш точно контролюватися.
- Чутливість до перезаряду. Надмірна напруга може призвести до виділення газів і пошкодження батареї.
- Вплив температури.AGM і гелеві акумулятори можуть сильніше реагувати на зміну температури, особливо якщо зарядний пристрій не має температурної компенсації.
Саме тому для таких батарей рекомендується використовувати зарядні пристрої з автоматичними режимами для AGM або GEL акумуляторів.
Свинцево-кислотний акумулятор — це проста, але ефективна технологія накопичення енергії. Його робота базується на хімічній реакції між свинцевими пластинами та сірчаною кислотою.
Такі батареї відрізняються надійністю, здатністю віддавати великий струм і доступною ціною. Саме тому свинцеві акумулятори досі широко застосовуються в автомобілях, системах резервного живлення та багатьох інших пристроях.
